Renault Master propulsion. Manual - parte 20

SUSPENSIÓN MOTOR

Suspensión pendular

19D

19D-1

119D

SUSPENSIÓN MOTOR

Suspensión pendular

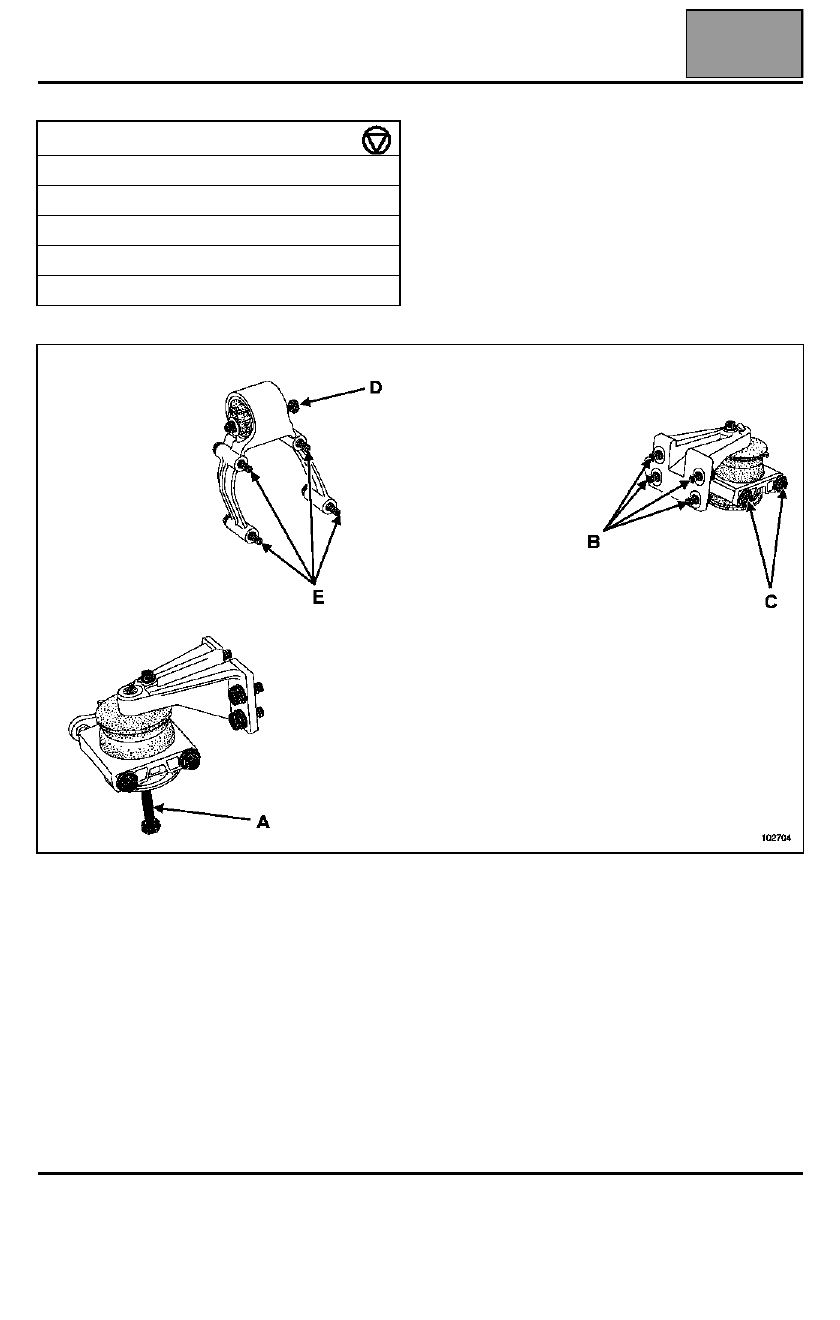

Pares de apriete

A

9,4 daN.m

B

9 daN.m

C

5,5 daN.m

D

3,9 daN.m

E

3,9 daN.m

Transmisión

EMBRAGUE

CAJA DE VELOCIDADES MECÁNICA

PUENTE TRASERO

TRANSMISIÓN

XHXB - XHXE - XHXF - XHXG

77 11 320 043

"Los Métodos de reparación prescritos por el constructor en el presente documento,
han sido establecidos en función de las especificaciones técnicas vigentes en la fecha
de publicación de dicho documento.

Pueden ser modificados en caso de cambios efectuados por el constructor en la
fabricación de los diversos órganos y accesorios de los vehículos de su marca.”

FEBRERO 2003

RENAULT se reserva todos los derechos de autor.

EDITION ESPAGNOLE

Se prohíbe la reproducción o traducción, incluso parcial, del presente documento, así
como la utilización del sistema de numeración de referencias de las piezas de
recambio, sin la autorización previa y por escrito de RENAULT.

© RENAULT 2002

Transmisión

Sumario

Páginas

20A

21A

26A

29A

EMBRAGUE

Identificación

         20A-1

Despiece

         20A-2

Mecanismo - Disco

         20A-3

Tope

         20A-5

Guía de tope

         20A-6

Volante

         20A-7

CAJA DE VELOCIDADES MECÁNICA

Relaciones

         21A-1

Lubricantes

         21A-2

Caja de velocidades

         21A-5

PUENTE TRASERO

Identificación

         26A-1

Ingredientes

         26A-2

Puente

         26A-3

TRANSMISIONES

Transmisión longitudinal

         29A-1

EMBRAGUE

Identificación

20A

20A-1

120A

EMBRAGUE

Identificación

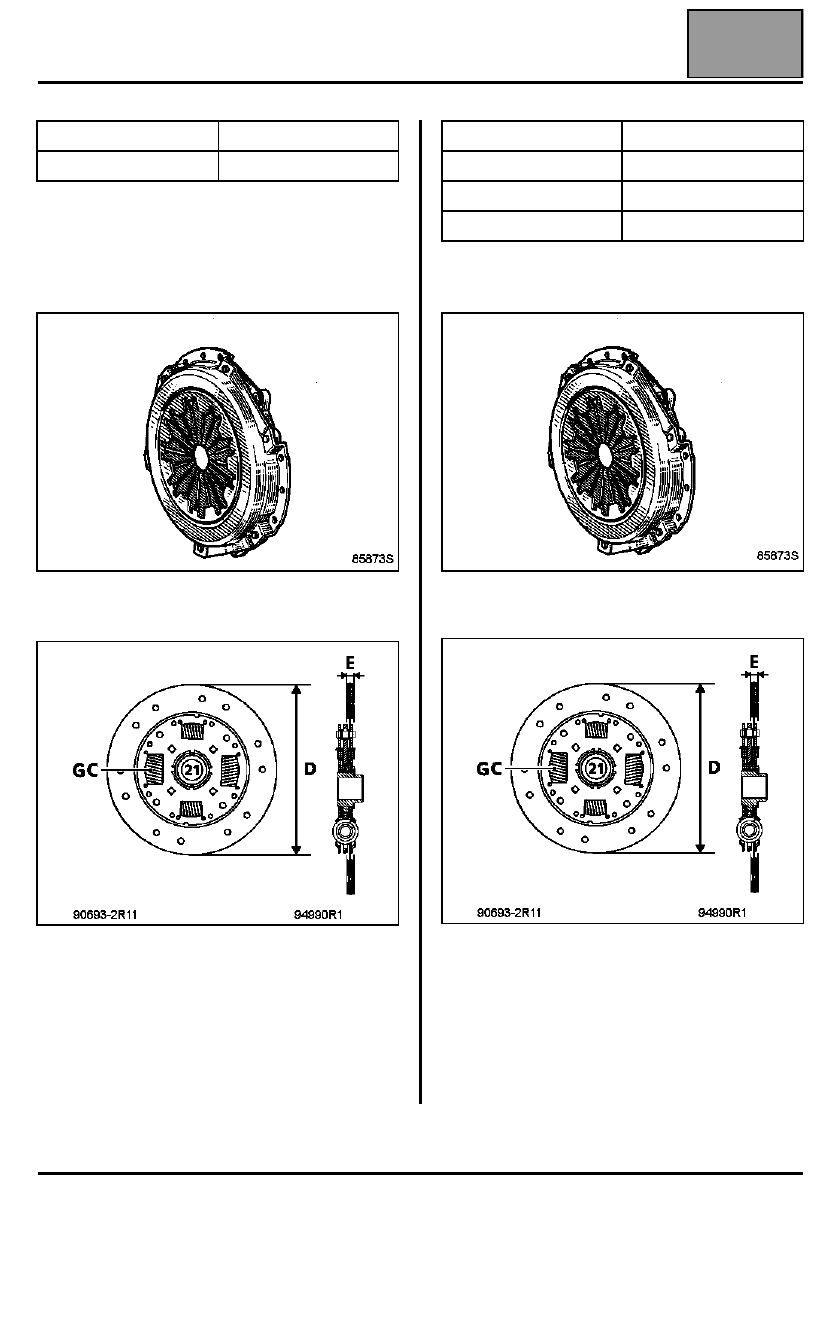

MECANISMO

DISCO

20 acanaladuras

GC: Gris Claro

D = 235 mm
E = 5,2 mm

●

Embrague monodisco que funciona en seco.

●

Mando hidráulico de desembrague.

●

Tope de embrague en apoyo constante.

MECANISMO

DISCO

20 acanaladuras  GC: Gris Claro
D = 267 mm
E = 5,5 mm

●

Embrague monodisco que funciona en seco.

●

Mando hidráulico de desembrague.

●

Tope de embrague en apoyo constante.

VEHÍCULO

MOTOR

XHXE

S9W 206

VEHÍCULO

MOTOR

XHXE

S9W 206

XHXF

S9W 208

XHXG

S9W 212
