DEPÓSITO

Boca de llenado

19C

19C-3

Boca de llenado

EXTRACCIÓN

Desconectar la batería.

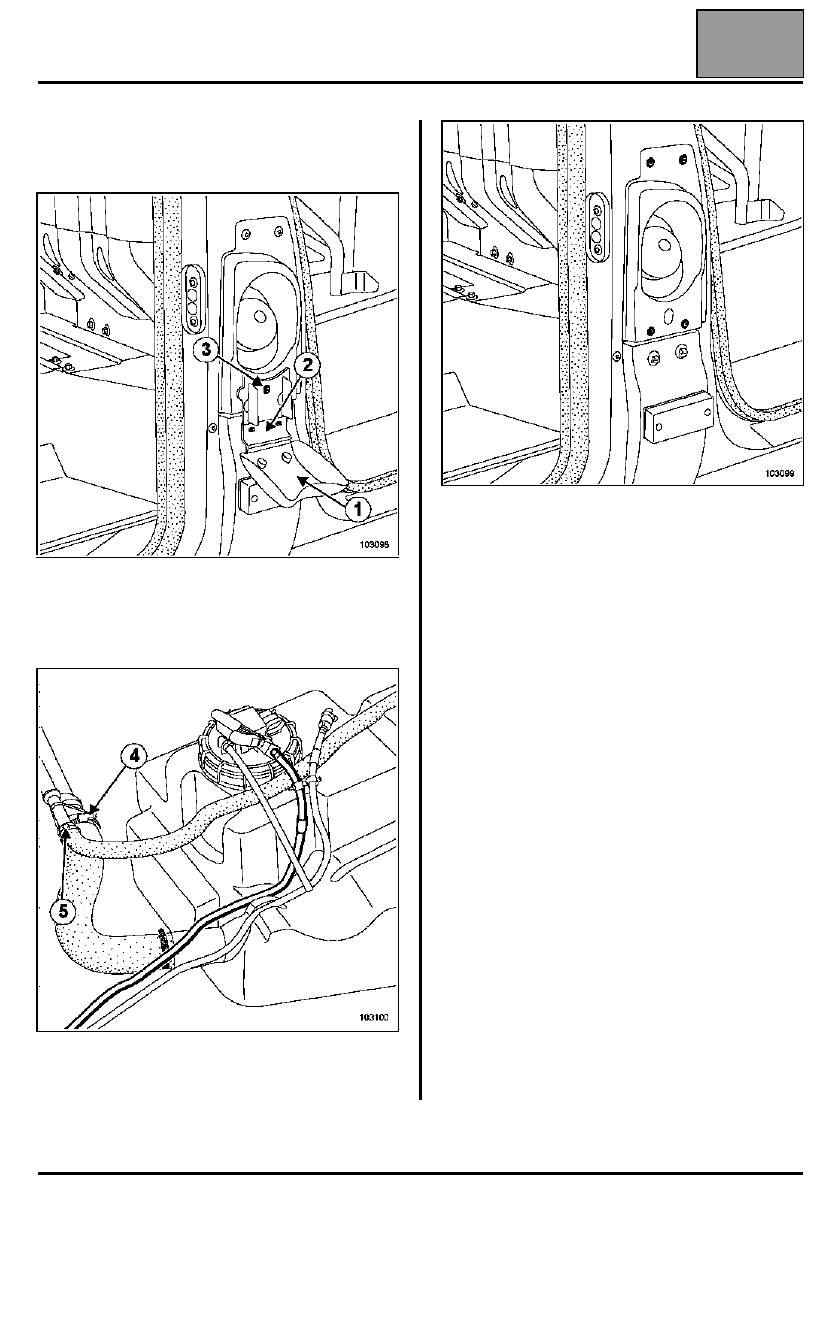

Bascular la parte (1) de la protección de plástico (2).

Quitar el tornillo (3) y, a continuación, desgrapar la
protección de plástico (2).

Extraer:
– el casquillo (4),
– el tubo (5) de puesta en atmósfera lado de la boca.

Extraer:
– los cuatro tornillos de fijación de la boca,
– las tres tuercas de fijación de la placa de fijación de

la boca,

– la boca de llenado.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Durante la reposición, acordarse:
– de sustituir sistemáticamente las abrazaderas de

apriete,

– de no pinzar los tubos.

DEPÓSITO

Aforador de carburante

19C

19C-4

Aforador de carburante

EXTRACCIÓN

La extracción del aforador requiere la extracción del
depósito (consultar el capítulo 19C, Depósito,
Depósito).

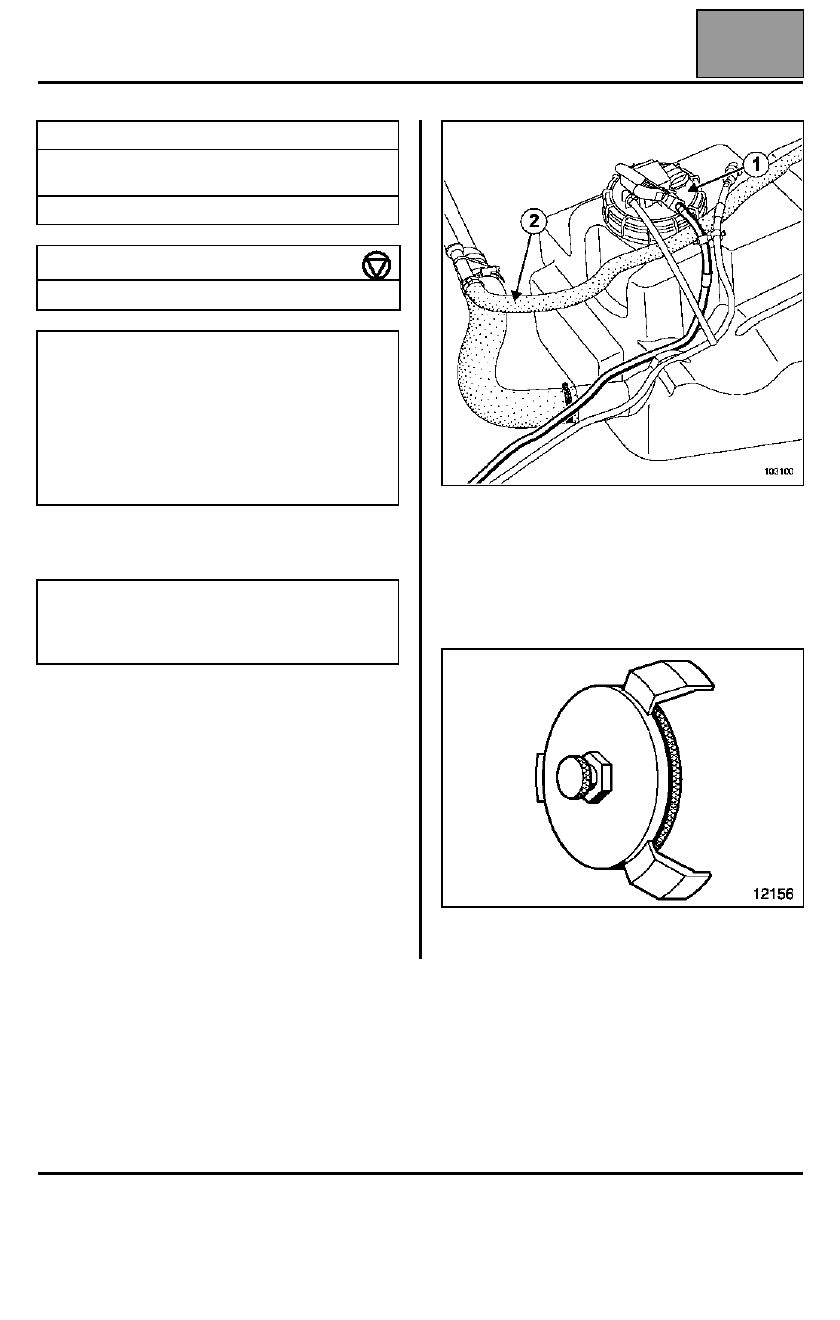

Desconectar:
– el racor rápido (1) de alimentación mediante el útil

(Mot. 1265-01),

– el tubo de puesta en atmósfera (2).

Quitar la tuerca de fijación del aforador mediante el útil
(Mot. 1397).

Dejar escurrir el carburante que se encuentra en el
aforador, y después, retirarlo.

Utillaje especializado indispensable

Mot. 1397

Tuerca de desmontaje del aforador
de carburante

Mot. 1265-01

Pinza para extraer racores rápidos

Par de apriete

tuerca de aforador

6 daN.m

IMPORTANTE
Durante esta operación, es imperativo:
– no fumar ni acercar ningún objeto incandescente

cerca del área de trabajo,

– protegerse de las proyecciones de gasolina

debidas a la presión residual que reina en las
canalizaciones,

– proteger las zonas sensibles a la caída de

carburante.

ATENCIÓN
Antes de realizar cualquier extracción, prever la
caída de carburante (no aplastar las canalizaciones,
se corre el riesgo de destruirlas).

DEPÓSITO

Aforador de carburante

19C

19C-5

REPOSICIÓN

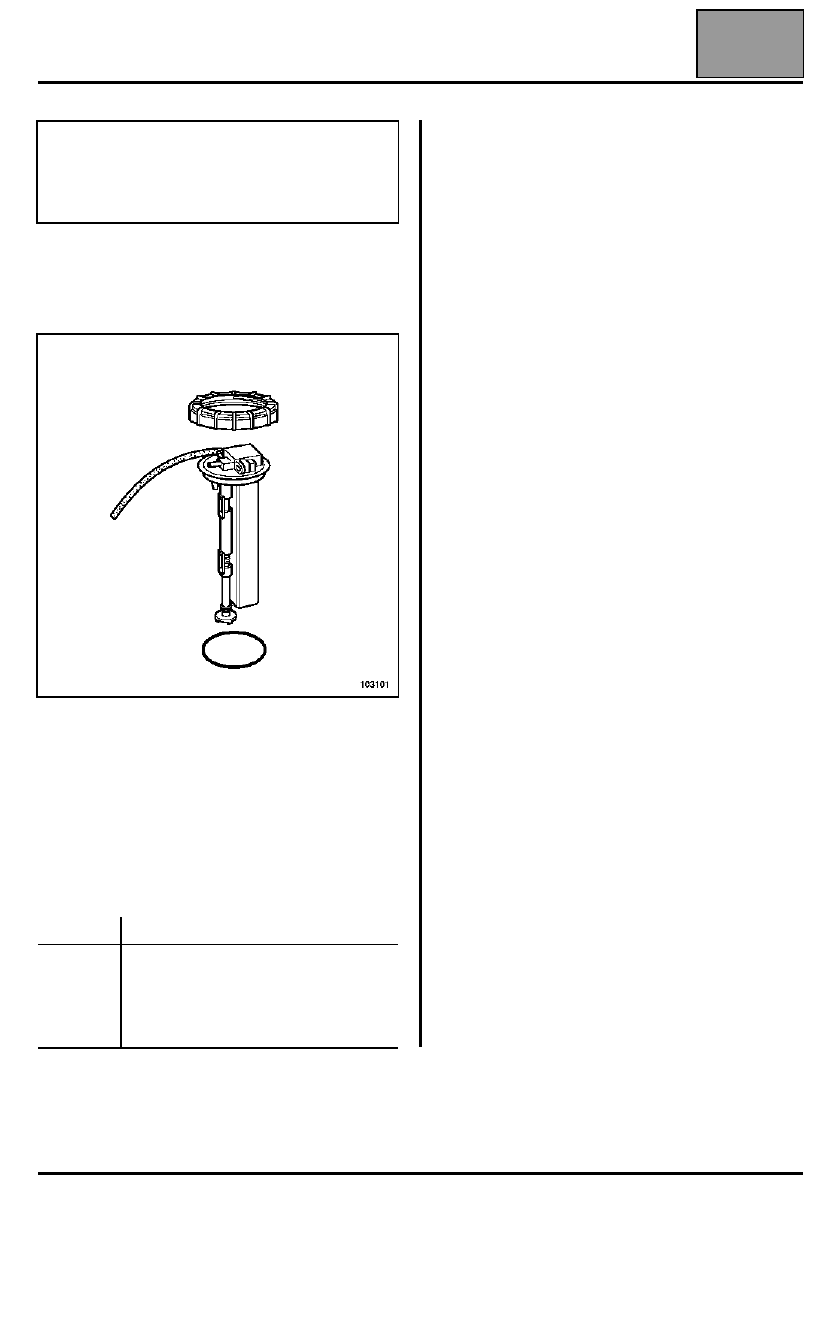

Sustituir la junta tórica de estanquidad.

Colocar el aforador.

Posicionar la tuerca y apretarla hasta que el indexado
de ésta se corresponda con el indexado del aforador.

Colocar el depósito (consultar el capítulo 19C,
Depósito, Depósito).

CONEXIÓN

Nota:
Si deben pasar varias horas entre la extracción y la
reposición del conjunto bomba - aforador, atornillar
la tuerca sobre el depósito para evitar
deformaciones.

Vía

Designación

A1

Masa

A2

Testigo mínimo carburante

B1

Información aforador hacia cuadro de
instrumentos

DEPÓSITO

Aforador de carburante

19C

19C-6

CONTROL DEL AFORADOR

Asegurarse de la variación de la resistencia
desplazando el flotador.

Medida de la altura H

Con el aforador extraído, colocarlo sobre una
superficie plana.

H es la altura medida entre el eje del flotador y el
plano de junta (parte superior del aforador, unión entre
el depósito y el aforador).

Indicación

Valor entre los bornes A1 y B1

(en

Ω

Ω

Ω

Ω

)

95 litros

100 litros

140 litros

4 / 4

7

±

 7

20

±

 4

7

±

 7

3 / 4

54,5

±

 7

40

±

 6

54,5

±

 7

1 / 2

98

±

 10

68

±

 10

98

±

 10

1 / 4

155

±

 16

109

±

 15

155

±

 16

Reserva

275

±

 15

137

±

 15

275

±

 15

Indicación

Altura H (en mm)

95 litros

100 litros

140 litros

4 / 4

0

0

0

3 / 4

94

99,65

87,6

1 / 2

141

160,40

150,6

1 / 4

196

224,45

199,9

Reserva

235

254,45

254,9

Nota:
Todos estos valores se dan a título indicativo.
