Renault Master propulsion. Manual - parte 8





PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11A

11A-1

111A

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

EXTRACCIÓN

Desconectar la batería.

Extraer:
– el protector bajo el motor,
– la carcasa del filtro de aire.

Vaciar:
– el circuito de refrigeración por el manguito inferior del

radiador,

– el circuito refrigerante con ayuda de la estación de

carga.

Extraer el conjunto de refrigeración (consultar el
capítulo 19A, Conjunto de refrigeración).

Extraer:

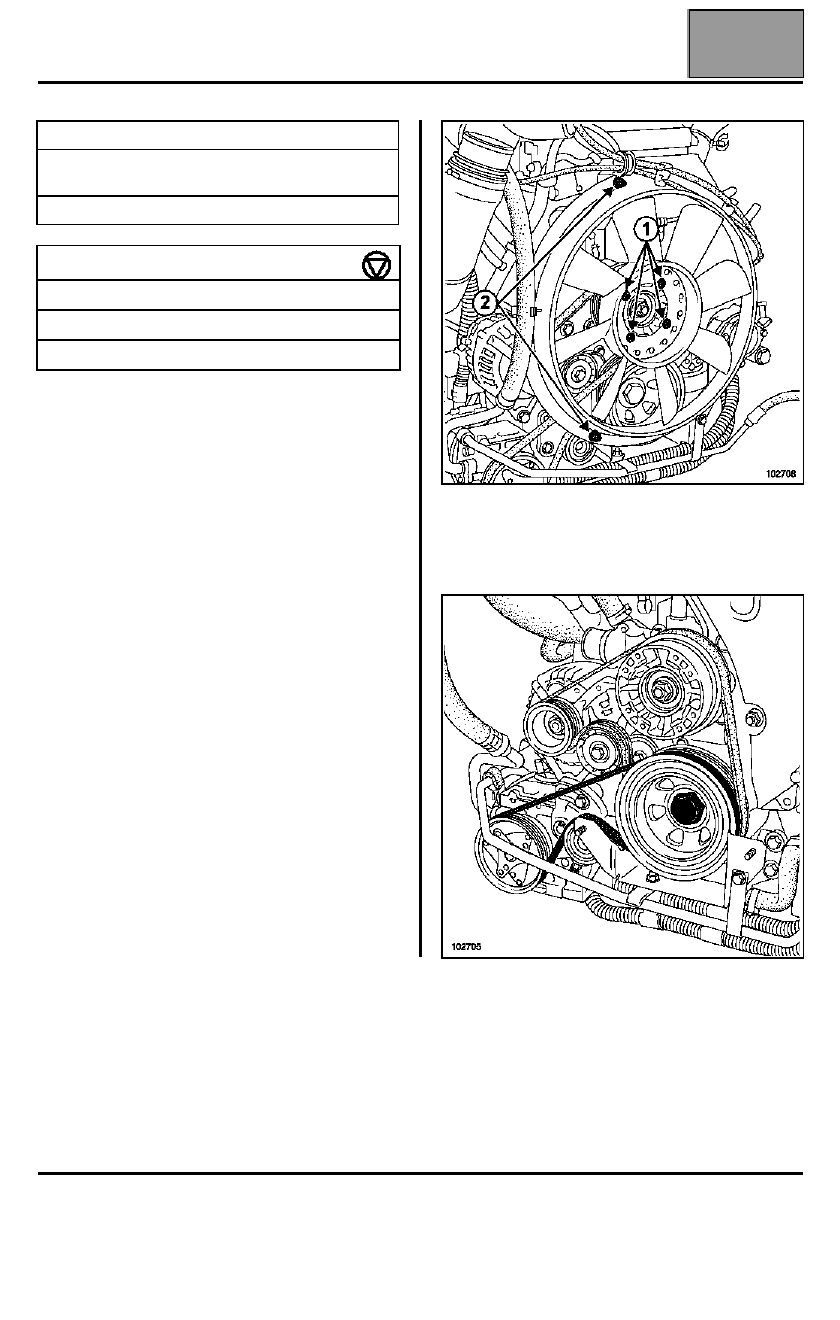

– los cuatro tornillos de fijación (1) de la hélice del

ventilador,

– las tres tuercas de fijación (2).

Extraer la correa del compresor de climatización
(consultar el capítulo 07A, Valores y reglaje del
grupo motopropulsor
Correa del compresor de
climatización
).

Utillaje especializado indispensable

Mot. 910

Espiga de calado de la bomba de alta
presión

Mot. 1054

Espiga de Punto Muerto Superior

Pares de apriete

Tornillos de la polea del cigüeñal

20 daN.m

Tuerca del rodillo tensor

4,1 daN.m

Tornillos del soporte del rodillo

2,7 daN.m

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11A

11A-2

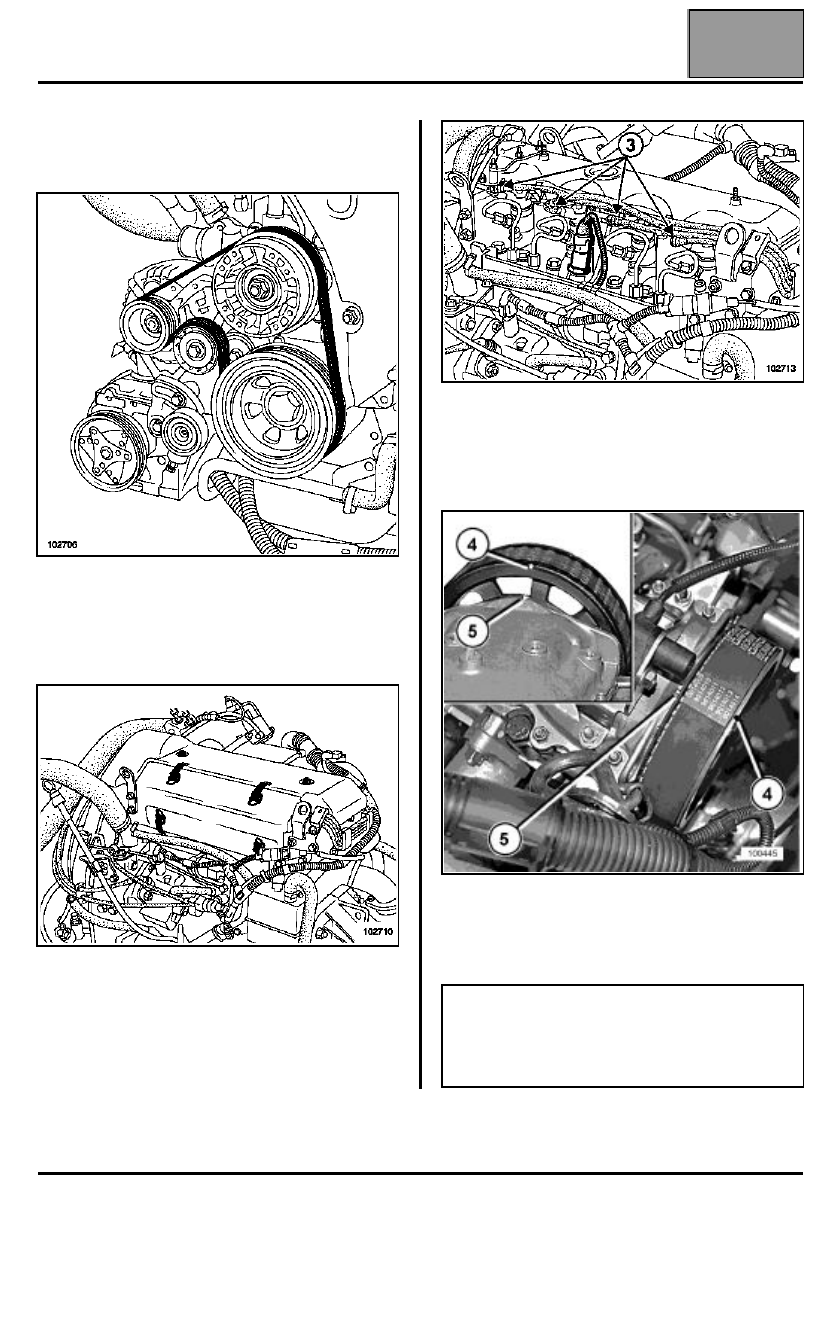

Extraer la correa del alternador (consultar el
capítulo 07A, Valores y reglaje del grupo
motopropulsor, Correa del alternador
).

Extraer:
– el tubo de aire cambiador - colector de admisión,
– la patilla de levantamiento (al lado del recalentador

del aire de admisión),

– la tapa de acceso a los inyectores.

Desconectar los conectores de los inyectores (3).

Extraer el cárter superior de distribución.

POSICIÓN

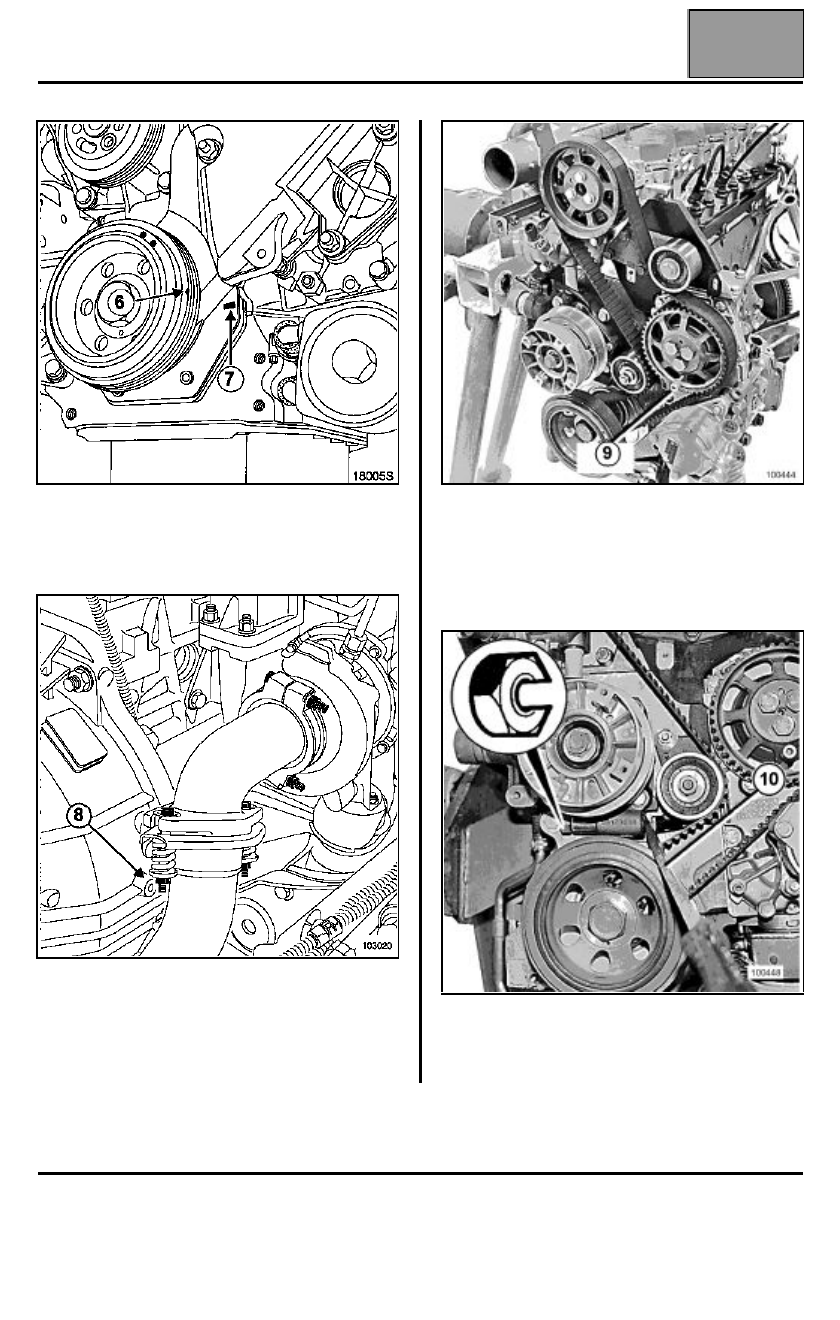

Girar el cigüeñal para alinear la marca de la polea del
árbol de levas (4) respecto a la marca de la tapa de
culata (5) y la de la polea del cigüeñal (6) respecto a la
marca del bloque motor (7).

IMPORTANTE
No girar nunca el motor en el sentido contrario a las
agujas del reloj cuando el rodillo tensor está
aflojado. La correa correría el riesgo de
desplazarse.

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11A

11A-3

Extraer la bajada del escape.

Insertar la espiga de Punto Muerto Superior
(Mot. 1054) en el orificio de calado (8).

Insertar la espiga (Mot. 910) (9) en la polea de la
bomba de alta presión.

Extraer:
– la polea de accesorios del cigüeñal,
– el cárter inferior de distribución .

Comprimir el muelle del rodillo tensor de distribución
con un destornillador (10) y colocar una tuerca cortada
en forma de estribo en la parte trasera del empujador
para destensar el rodillo del tensor.

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución

11A

11A-4

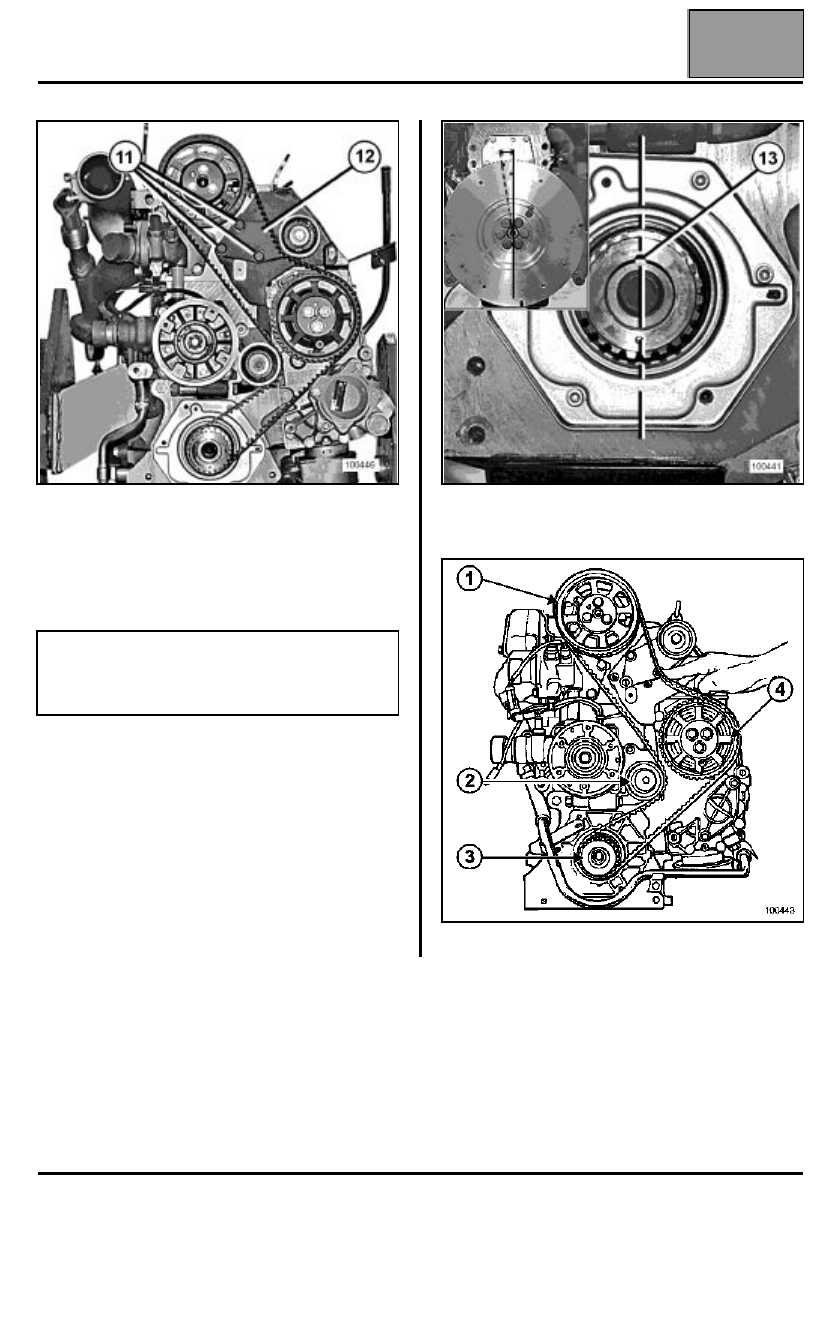

Extraer:
– los tornillos de fijación (11) del soporte del rodillo,
– el soporte del rodillo (12),
– la correa de distribución.

REPOSICIÓN

Verificar que las espigas (Mot. 910) y (Mot. 1054)
estén colocadas.

Alinear la marca de la polea del árbol de levas
respecto a la marca situada en la tapa de la culata.

Verificar que la ranura (13) de la chaveta esté en
posición alta y en la vertical.

Colocar la correa según el orden indicado.

ATENCIÓN
Verificar que los rodillos enrolladores no tengan
juego ni puntos duros durante su rotación con la
mano, si no es así sustituirlos.
