Renault Master propulsion. Manual - parte 9

PARTE ALTA Y DELANTERA DEL MOTOR

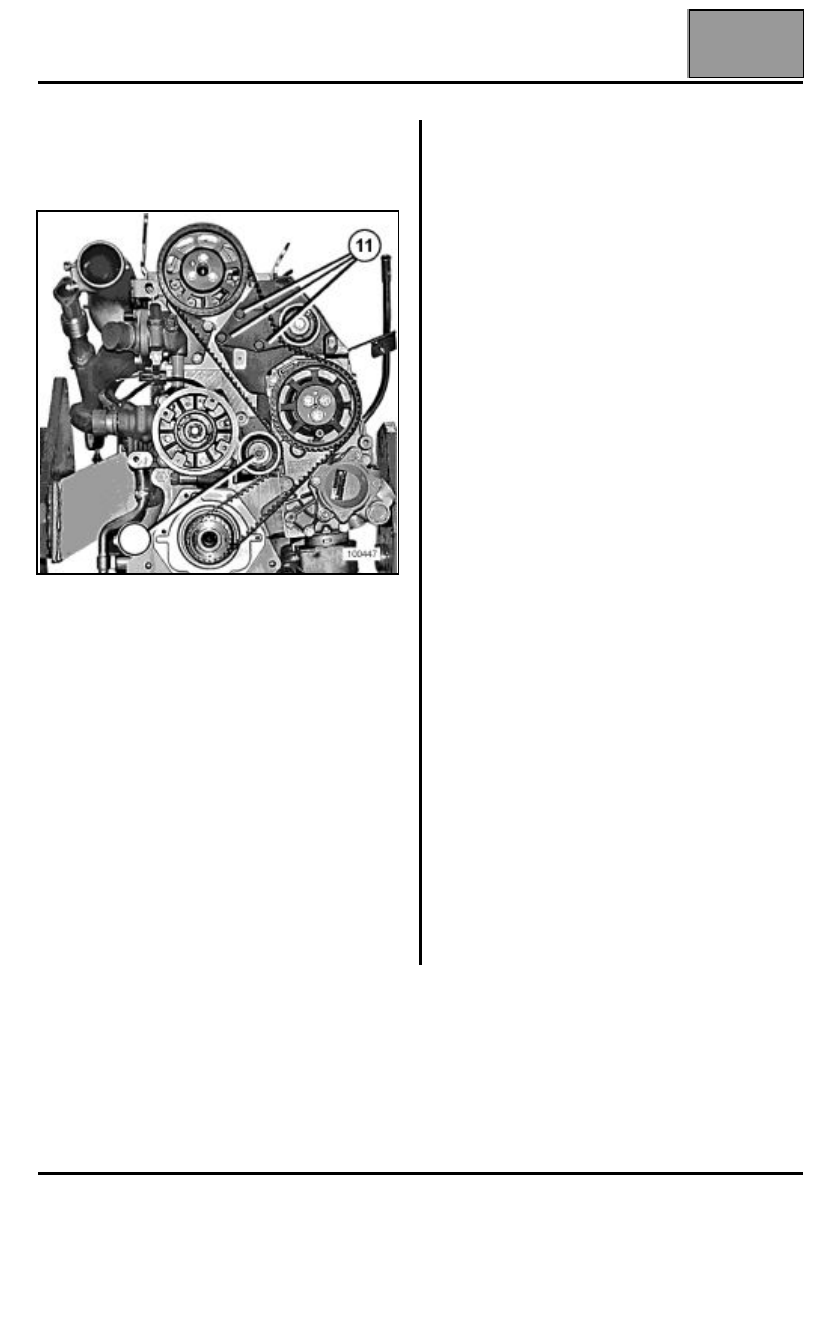

Correa de distribución

11A

11A-5

Aplicar "LOCTITE 542" en los tornillos del soporte del
rodillo.

Colocar el soporte del rodillo al par de 2,7 daN.m.

Liberar el tensor de distribución.

Retirar la espiga de la polea de la bomba de alta
presión (Mot. 910) y la espiga de Punto Muerto
Superior (Mot. 1054).

Colocar provisionalmente la polea del cigüeñal.

Dar dos vueltas al cigüeñal en el sentido de rotación
del motor y asegurarse de la colocación de la correa.

Extraer la polea del cigüeñal.

Colocar el cárter inferior de distribución.

Aproximar la tuerca del rodillo tensor.

Dar dos vueltas al cigüeñal.

Desbloquear el rodillo tensor y apretarlo al par de
4,1 daN.m.

Verificación del calado de la distribución

Dar dos vueltas de cigüeñal en el sentido normal de
rotación y controlar los cuatro puntos de calado
utilizando las espigas (Mot. 910) y (Mot. 1054).

Proceder en el sentido inverso de la extracción.

Apretar el tornillo de la polea del cigüeñal al par
(20 daN.m).

Colocar:
– la correa del alternador,
– la correa del compresor de climatización.

Efectuar:
– el llenado y la purga del circuito de refrigeración

(consultar el capítulo 19A, Llenado - Purga),

– el llenado del circuito refrigerante mediante la

estación de carga.

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata

11A

11A-6

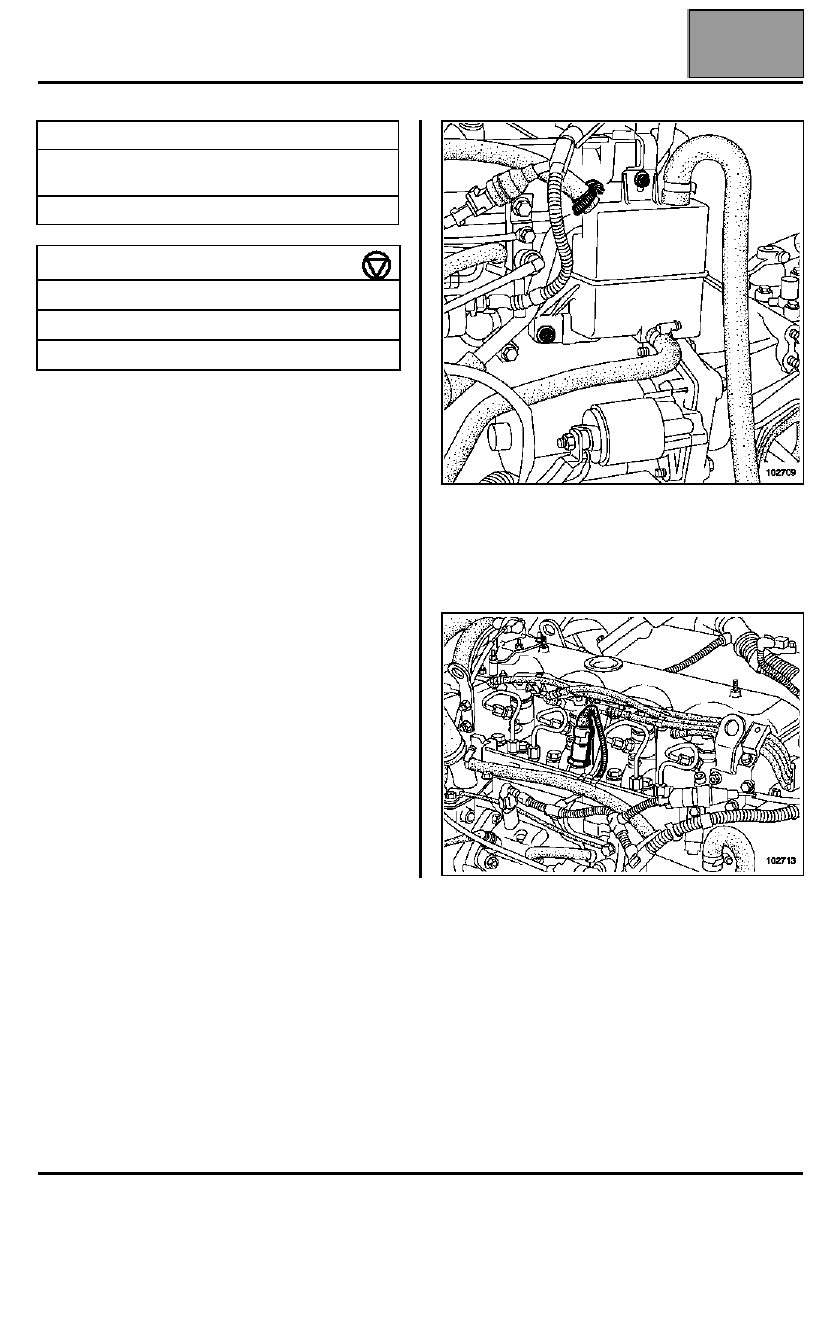

Junta de culata

Colocar el vehículo sobre borriquetas.

Desconectar la batería.

EXTRACCIÓN

Extraer:
– la correa de distribución (ver operación),
– la carcasa del filtro de aire,
– el tubo de entrada de aire,
– el tubo de aire de entrada del turbocompresor,
– el vaso de expansión así como su soporte,
– el soporte de la carcasa del filtro de aire,
– los manguitos de sobrealimentación,
– los manguitos superiores e inferiores del radiador

(lado culata).

Desconectar las diferentes sondas y el recalentador
de admisión de aire.

Retirar los tubos de gasóleo del recalentador del aire
de admisión fijado en el colector de admisión.

Extraer:
– la patilla de levantamiento (lado volante motor),
– el decantador de aceite.

Extraer:
– los tubos de alta presión,
– los tubos de retorno de gasóleo.

Desconectar el captador de presión.

Utillaje especializado indispensable

Mot. 910

Espiga de calado de la bomba de alta
presión

Mot. 1054

Espiga de Punto Muerto Superior

Pares de apriete

Tornillos de la polea del cigüeñal

20 daN.m

Tuerca del rodillo tensor

4,1 daN.m

Tornillos del soporte del rodillo

2,7 daN.m

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata

11A

11A-7

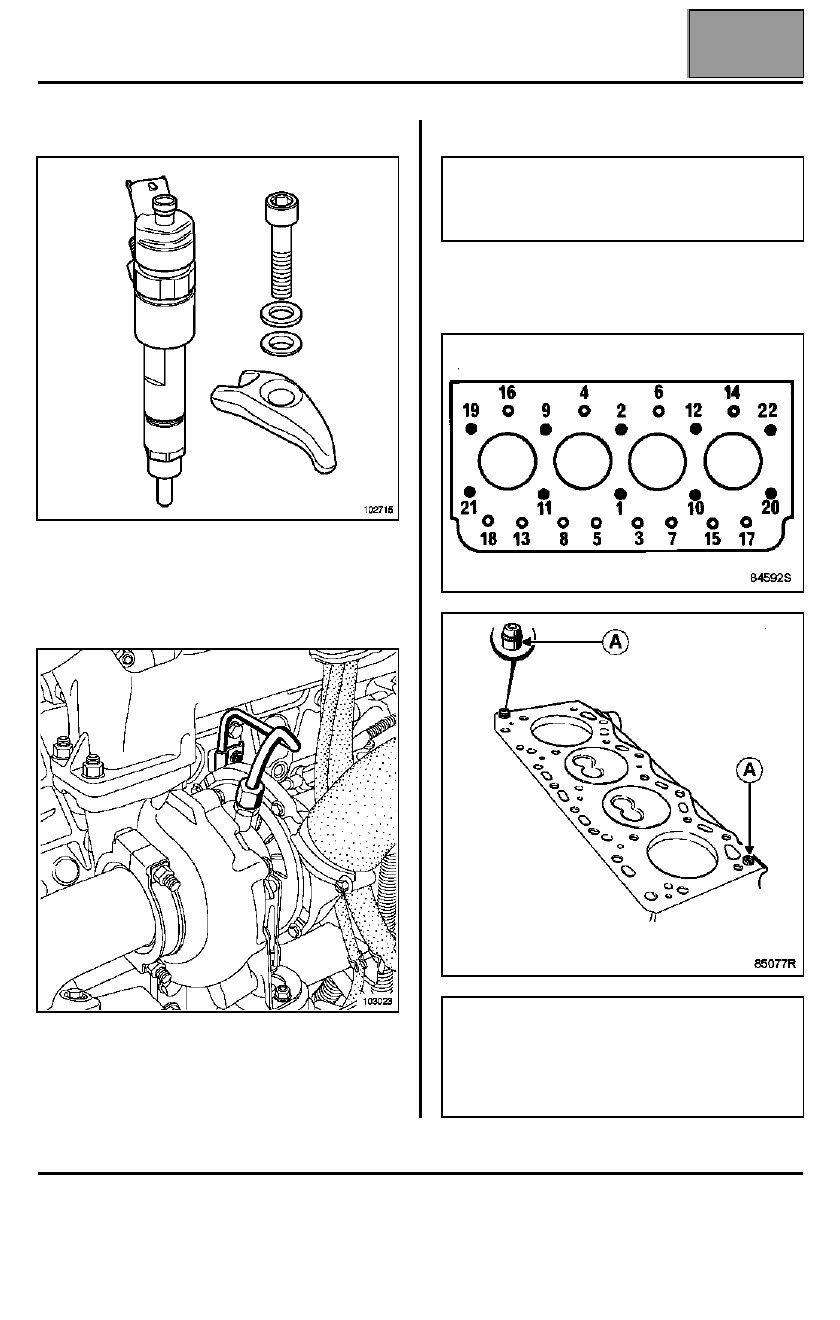

Extraer los inyectores.

Extraer:
– la muleta entre el colector de escape y el bloque

motor,

– el tubo de retorno de aceite del turbocompresor,
– el tubo de llegada de aceite del turbocompresor.

Extraer la tapa de culata.

Extraer:
– los tornillos de la culata,
– la culata.

Nota:
Con una jeringuilla, extraer el aceite que se
encuentra en la parte superior de la culata para
acceder a los tornillos de culata.

Nota:
La culata va centrada en el bloque motor por dos
peones (A). No hacer pivotar la culata sino
despegarla levantándola (no hay ningún riesgo de
que se despeguen las camisas ya que están
enmangadas a presión).

PARTE ALTA Y DELANTERA DEL MOTOR

Junta de culata

11A

11A-8

Limpiar la culata.

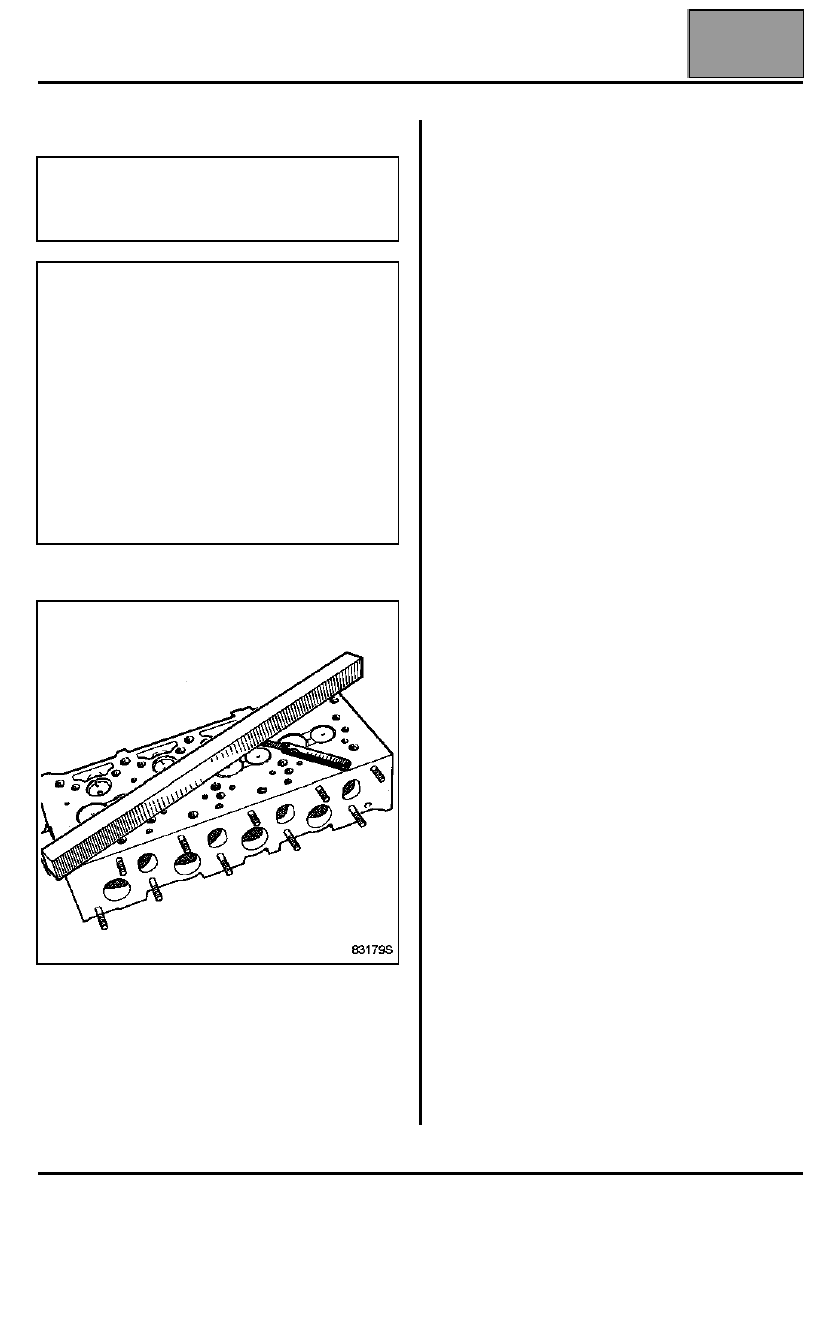

VERIFICACIÓN DEL PLANO DE JUNTA

Verificar que no haya deformación del plano de junta.

Deformación máxima:

0,05 mm.

Rectificación máxima:

0,4 mm.

Probar la culata para detectar una posible fisura
mediante el utillaje de prueba de culata (consultar
Catálogo Equipamientos de taller").

Colocar los pistones a media carrera para evitar el
contacto con las válvulas durante el montaje de los
árboles de levas.

Colocar la junta de la culata y después la culata.

Efectuar el control de los tornillos y después el apriete
de la culata (consultar el capítulo 07A, Valores y
reglajes del grupo motopropulsor, Apriete de la
culata").

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Colocar la correa de distribución (consultar el
capítulo 11A, Parte alta y delantera del motor,
correa de distribución).

Efectuar:
– la purga y el llenado del circuito de refrigeración

(consultar el capítulo 19A Refrigeración, Llenado y
purga),

– el llenado del circuito refrigerante mediante la

estación de carga.

Nota:
Durante esta operación, evitar que se introduzcan
cuerpos extraños en las canalizaciones de llegada
de aceite bajo presión.

ATENCIÓN

No rascar los planos de las juntas de las superficies
de aluminio.

Ponerse guantes durante la operación.

Limpiar los planos de junta con el producto
DECAPJOINT para disolver la parte de la junta que
ha quedado pegada en el cárter inferior y en el
bloque motor.

Aplicar el producto en la parte que hay que limpiar,
esperar unos diez minutos y después retirar los
residuos con una espátula de madera.
