Renault Trafic II. Manual - parte 201

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo trasero

71

71-6

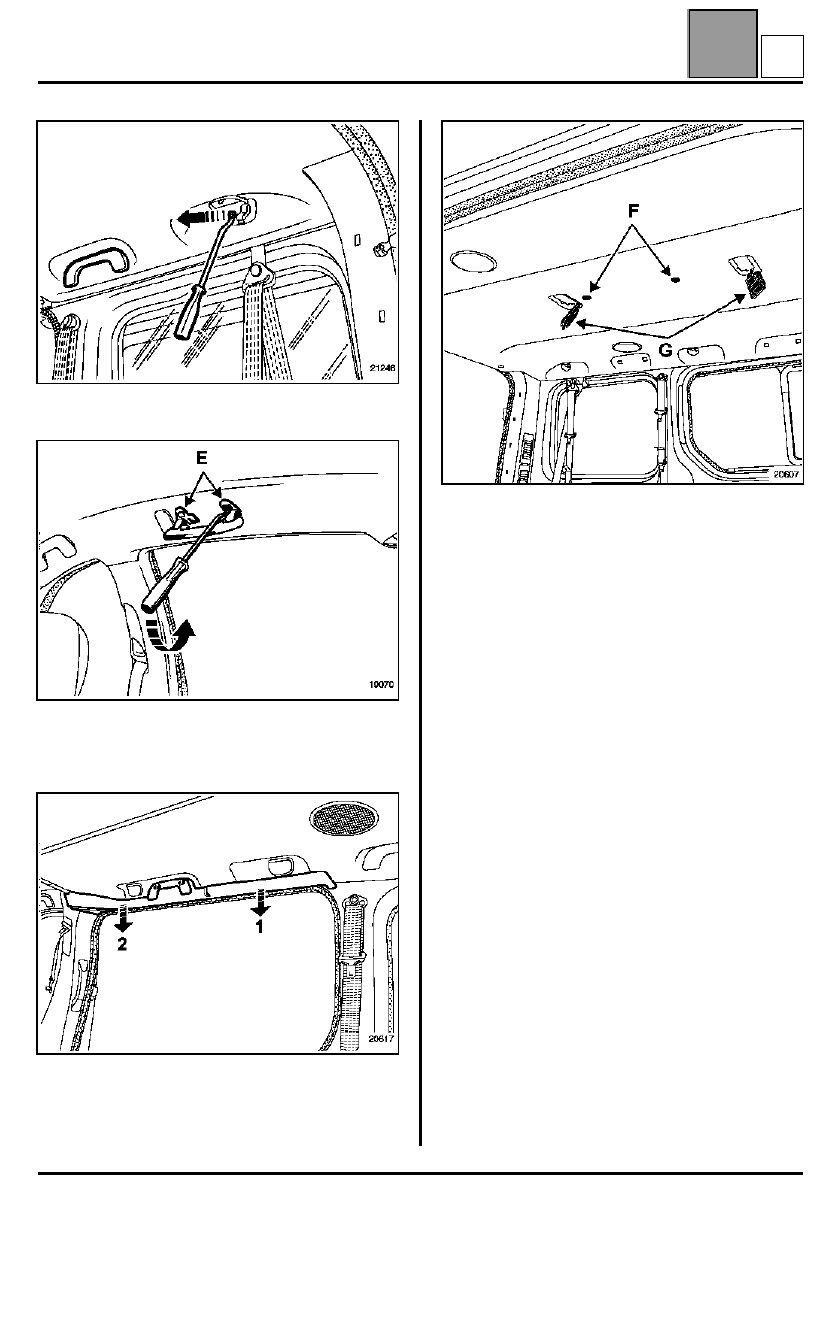

Extraer el peón de fijación y después la tapa.

Soltar los peones de fijación (E) (sobresalen un
centímetro), después extraer las asas tirando de ellas
manualmente desde arriba.

Extraer:
– el asa de sujeción,
– los guarnecidos del raíl superior de la puerta lateral

deslizante en (1) y después en (2).

Mediante el útil Car. 1363, extraer:
– los dos iluminadores del plafonier (F),
– las dos grapas (G) y después soltar el guarnecido del

techo hacia la parte trasera del vehículo (hacen falta
dos operarios

).

E

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido de la aleta trasera

71

71-7

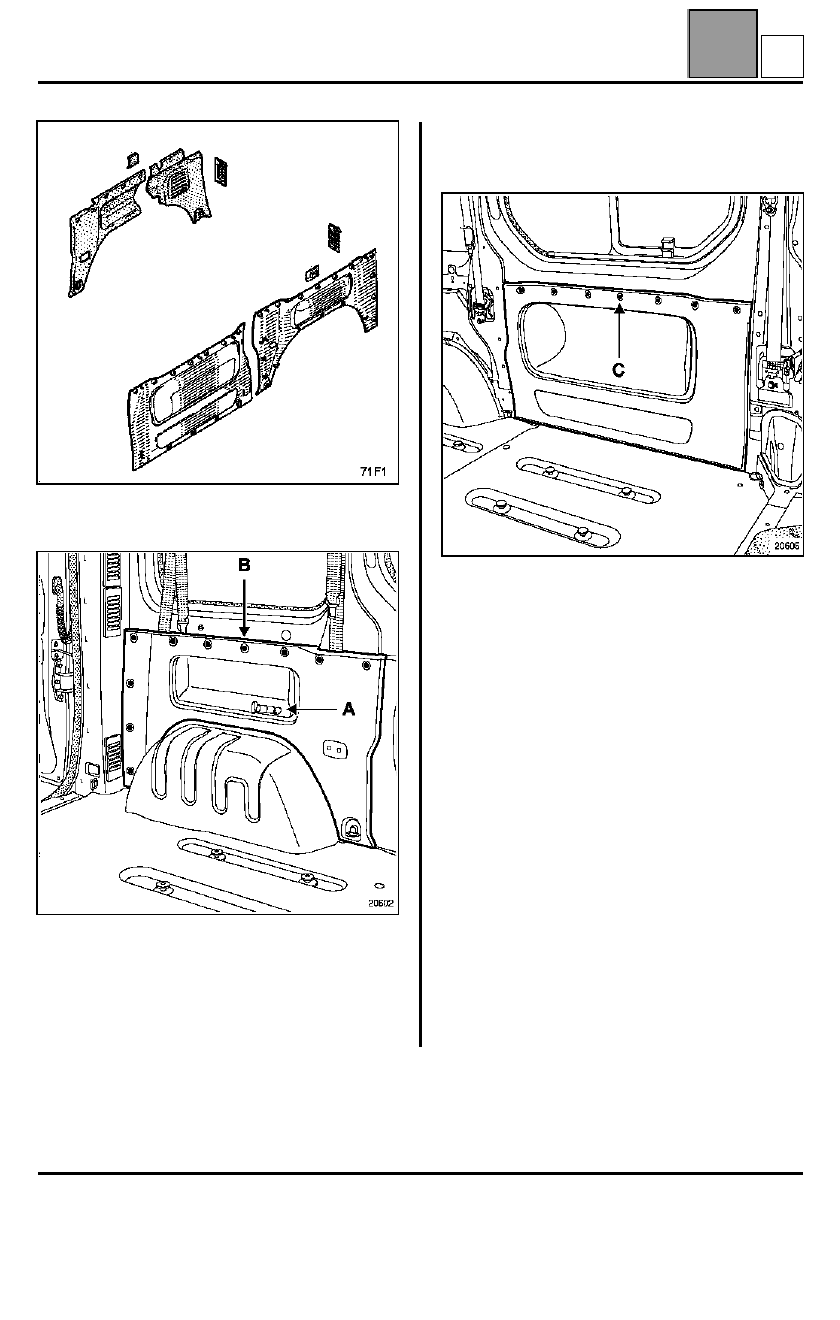

Guarnecido de la aleta trasera

EXTRACCIÓN

Extraer la toma 12 voltios (A) y después desconectar
el conector.

Con la pinza de desgrapar, extraer:
– las grapas de sujeción (B),
– el panel del guarnecido.

Extraer:
– el guarnecido del pie de cabina,
– el guarnecido inferior central,

– las grapas de sujeción (C),
– el panel del guarnecido.

F

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido trasero del umbral

71

Guarnecido trasero del umbral

EXTRACCIÓN

Quitar los tornillos de fijación (A) del guarnecido del
umbral y después extraer ésta.

71-8

G

GUARNECIDO INTERIOR DE CARROCERÍA

Moqueta del piso trasero

71

71-9

Moqueta del piso trasero

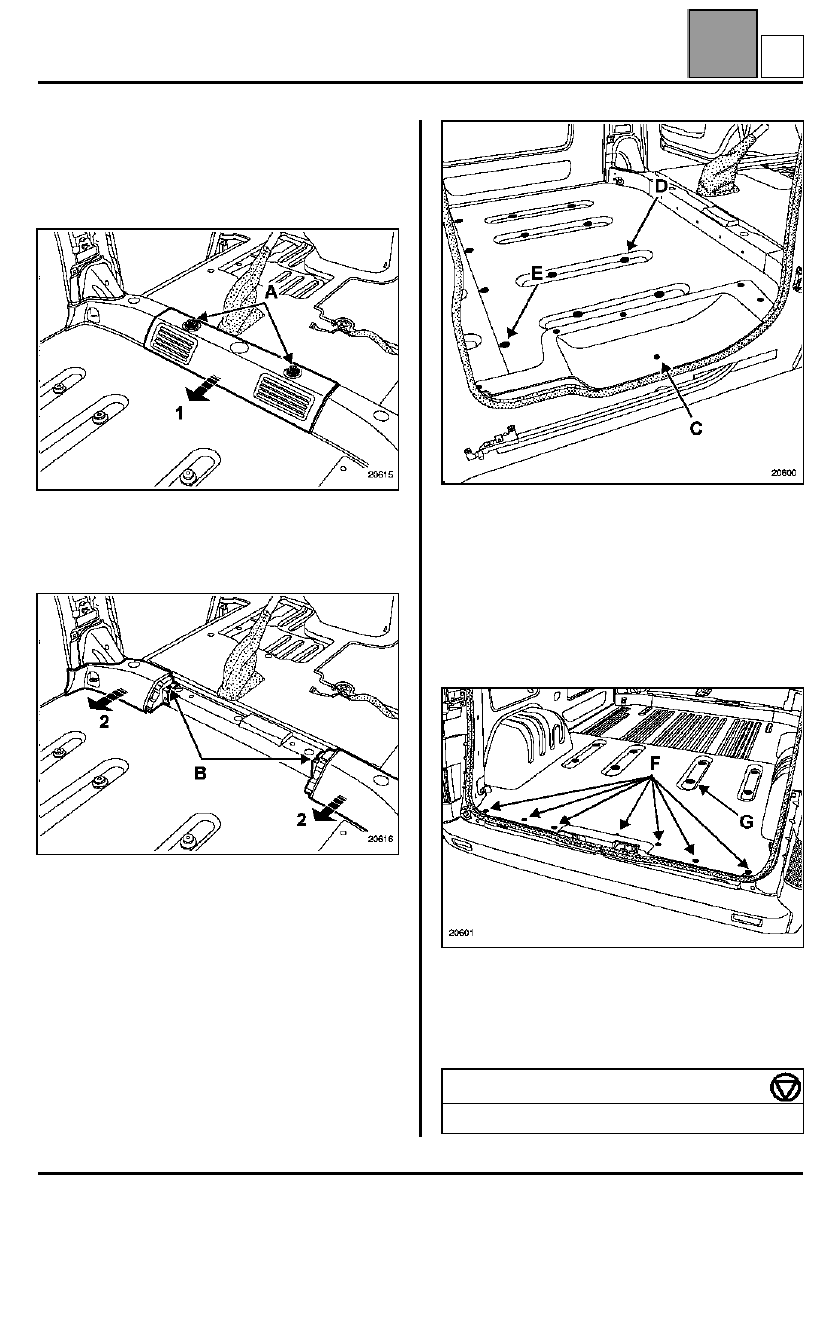

Extracción moqueta del maletero parte central

Extraer:
– los asientos del conductor y del pasajero,
– las dos banquetas traseras,

– los dos plots de fijación de los asientos delanteros

(A), después soltar el guarnecido como se ha
indicado anteriormente (1),

– las fijaciones (B), después soltar los guarnecidos (2).

Extraer:
– las fijaciones del peldaño (C),
– los ocho plots de fijación de la banqueta (D),
– las cuatro grapas (E),
– la moqueta.

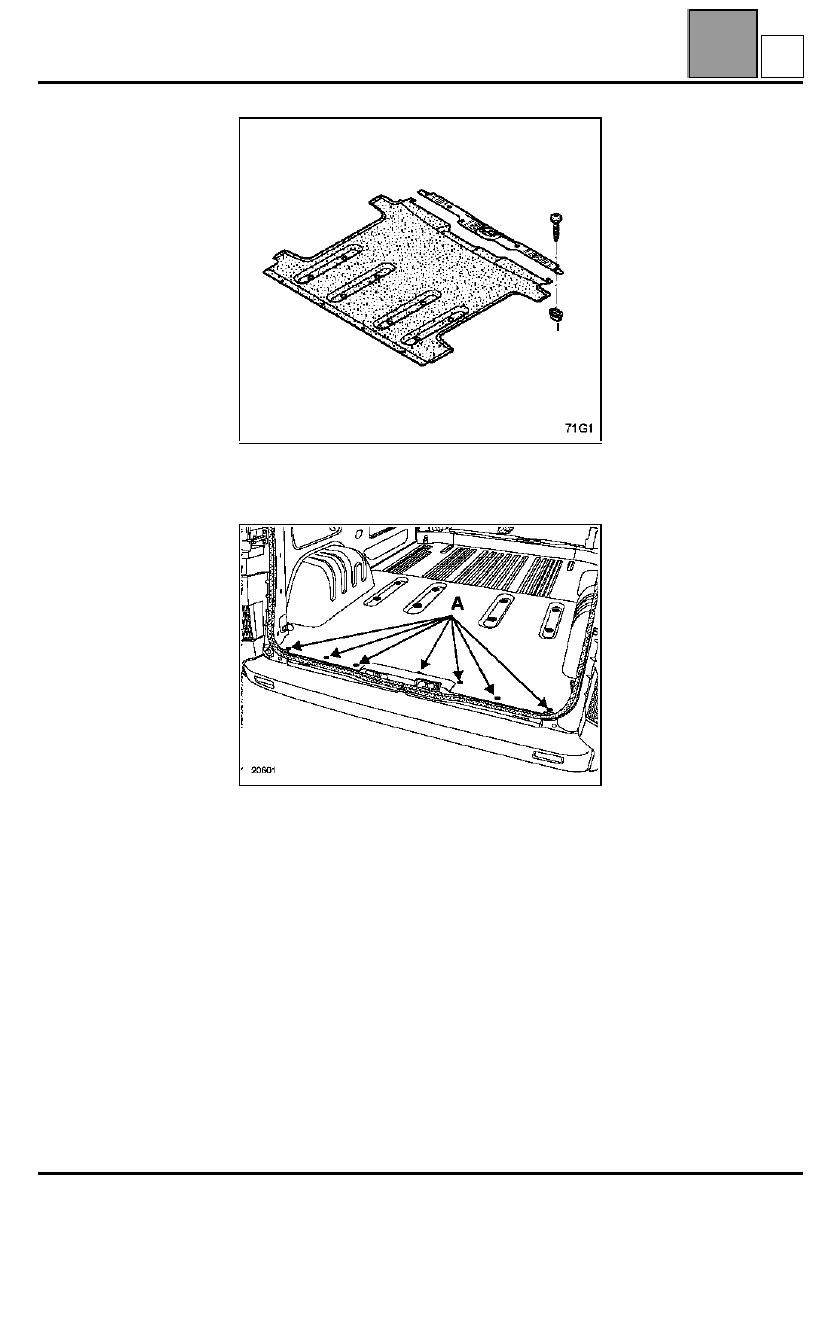

Moqueta del maletero parte trasera

Extraer:
– los tornillos de fijación del guarnecido de umbral (F),
– los ocho plots de fijación (G) de anclaje de la

banqueta y después liberar la moqueta.

PAR DE APRIETE (en daN.m)

Plots de fijación de las banquetas

4,4
