GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del pie de cabina

71

71-2

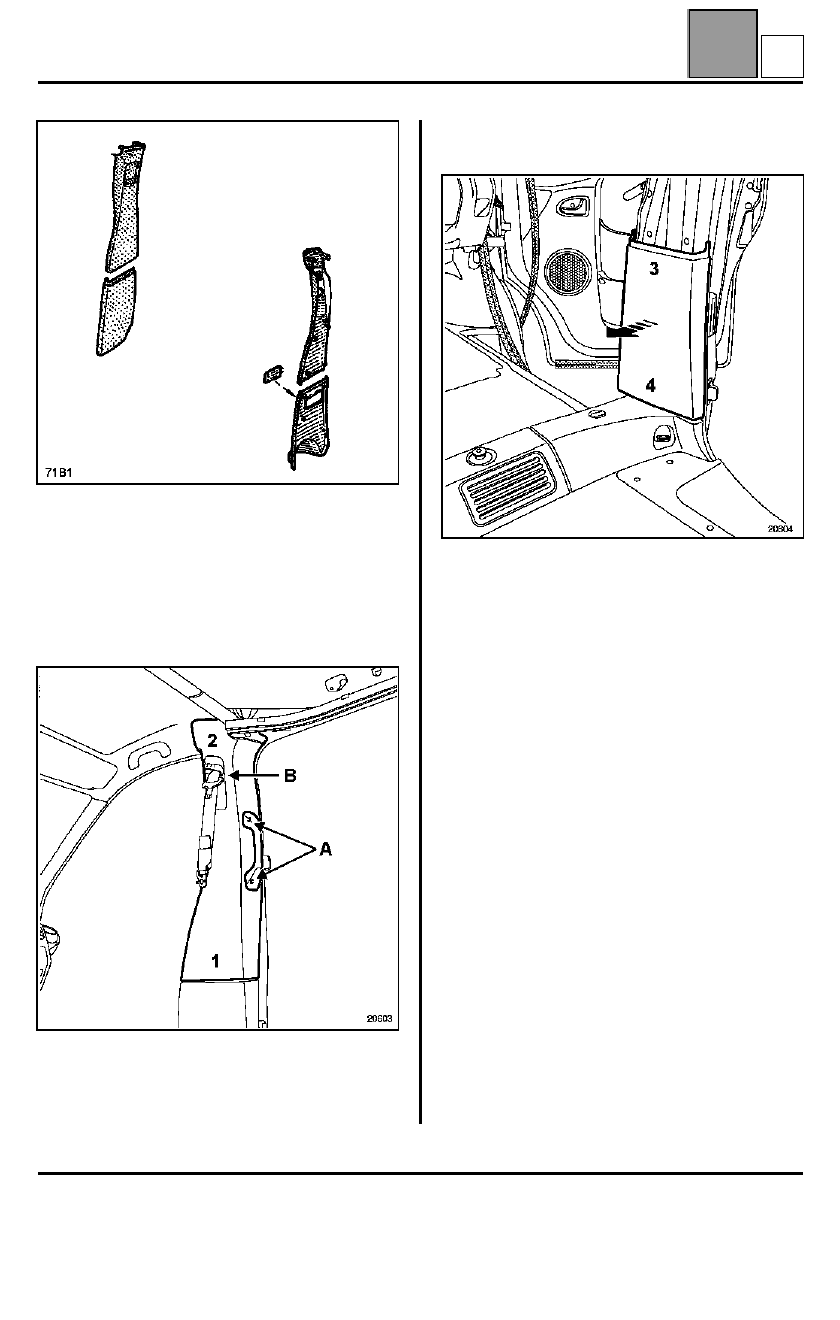

Guarnecido del pie de cabina

Extraer:
– la fijación del cinturón de seguridad en los asientos

delanteros,

– el guarnecido del raíl superior de la puerta lateral

deslizante,

– las juntas del marco de la puerta delantera y de la

puerta lateral deslizante (parcialmente).

Soltar las dos tapas (A), con el fin de poder extraer las
dos fijaciones del asa de sujeción.

Soltar el guarnecido (1) y después (2).

Sacar con cuidado el guarnecido para no deteriorar el
embellecedor (B).

Soltar el guarnecido en la parte superior (3) y después
en la parte inferior (4).

B

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido de peldaño delantero

71

71-3

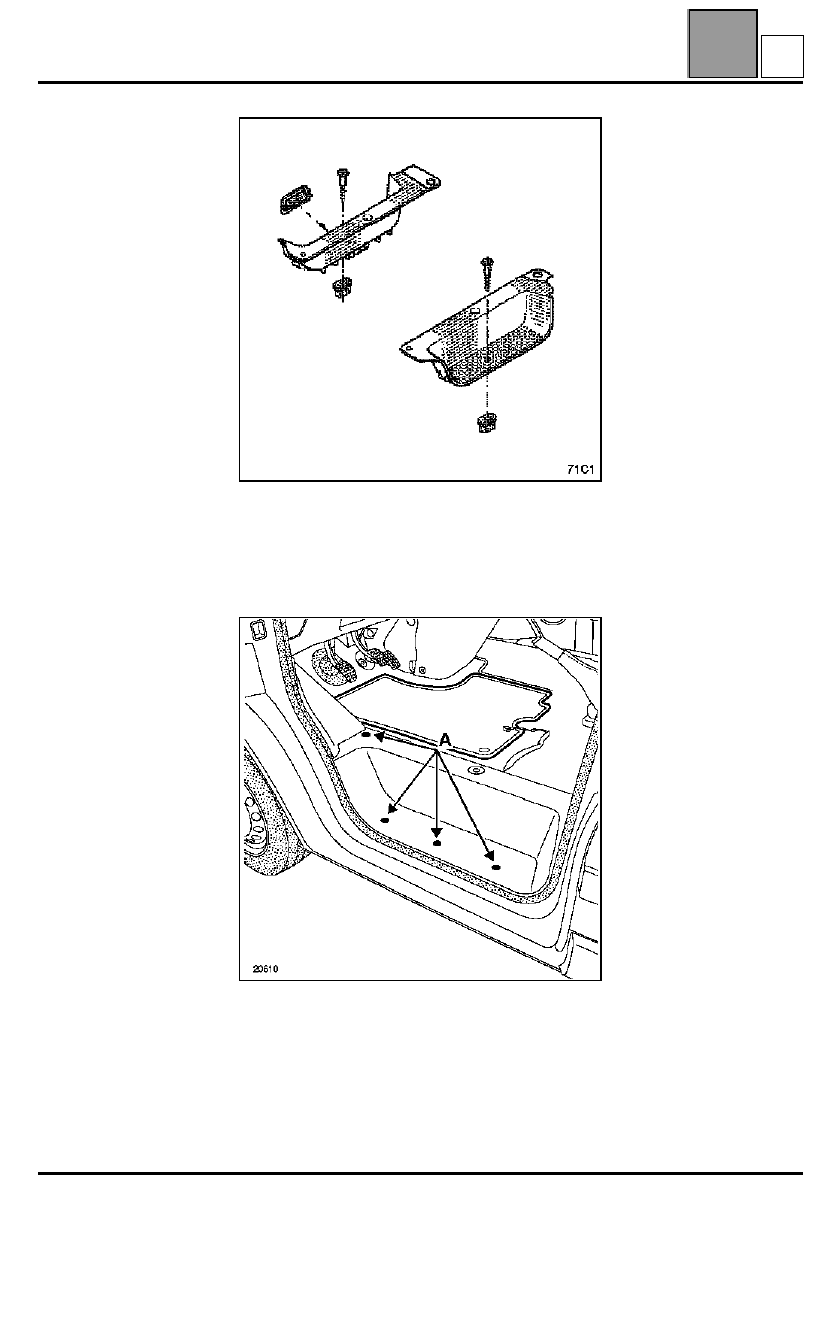

Guarnecido de peldaño delantero

EXTRACCIÓN

Extraer:
– los asientos delanteros,
– los separadores de fijación del asiento,

– los cuatro tornillos de fijación (A) y después sacar el

peldaño.

C

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo de cabina

71

71-4

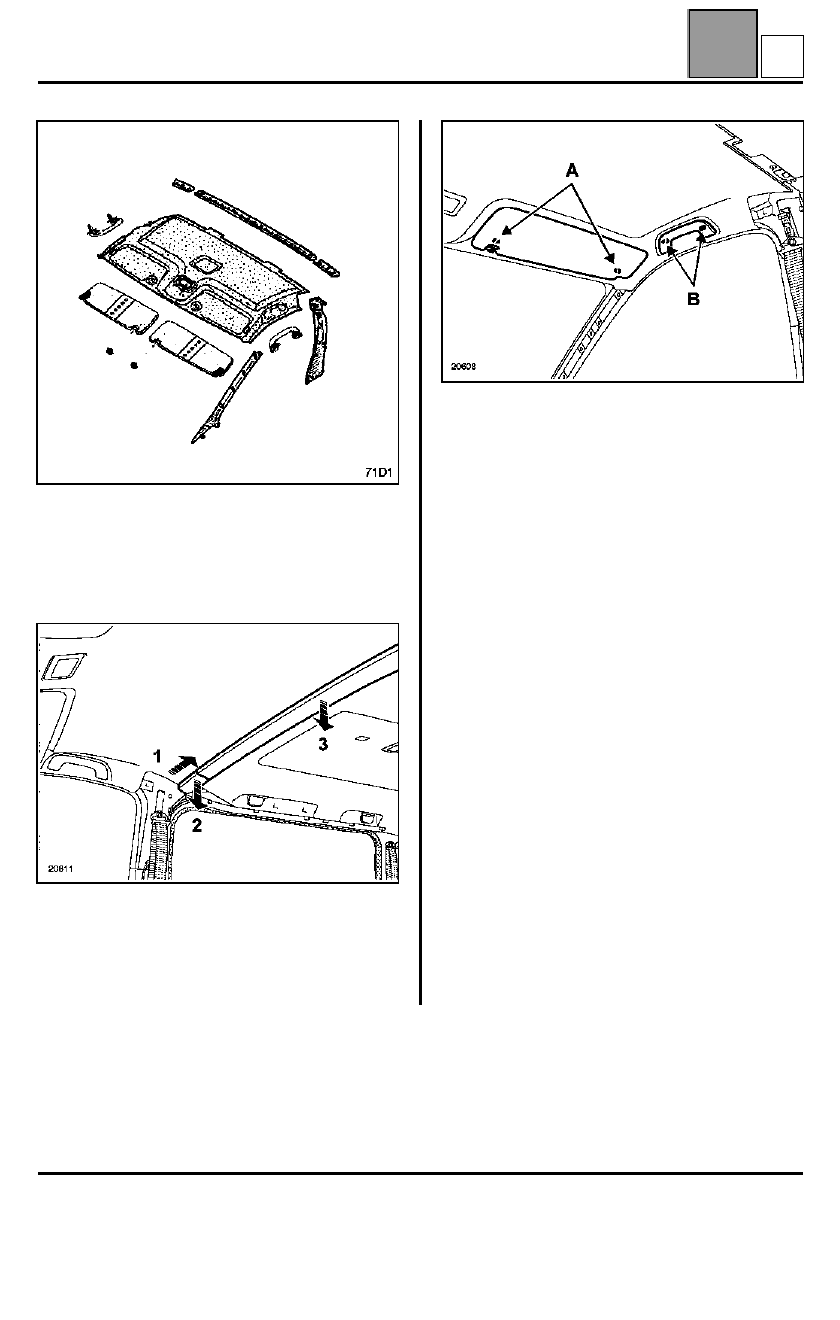

Guarnecido del techo de cabina

EXTRACCIÓN

Extraer:
– los guarnecidos superiores del pie de cabina,
– los guarnecidos del montante del parabrisas.

Soltar los guarnecidos de la parte lateral (1).

Soltar el guarnecido (2).

Desclipsar el guarnecido de la parte central (3).

Soltar el quitasol y después hacer pivotar éste hacia la
puerta.

Extraer las fijaciones (A).

Soltar mediante el útil Car. 1597:
– las grapas (B) de las asas de sujeción, después tirar

manualmente del asa para extraerla,

– el iluminador del plafonier.

Extraer el guarnecido del techo.

D

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del techo trasero

71

71-5

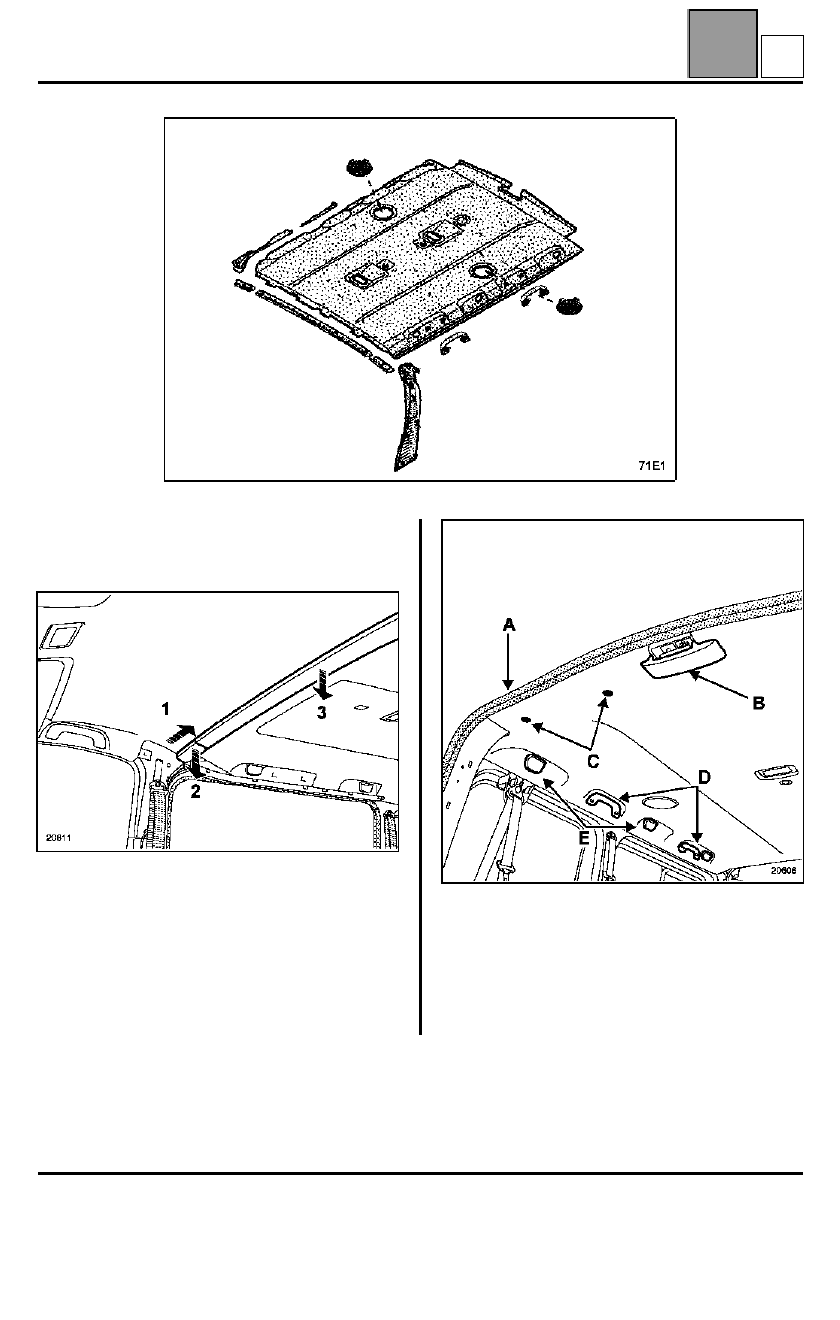

Guarnecido del techo trasero

EXTRACCIÓN

Extraer el guarnecido superior del pie de cabina.

Soltar los guarnecidos de la parte lateral (1).

Soltar el guarnecido (2).

Desclipsar el guarnecido de la parte central (3).

Extraer:
– la junta de la puerta del maletero (A) parcialmente,
– la tapa del resbalón (B),
– las cuatro grapas (C),
– las cuatro asas de sujeción (D),
– las seis tapas de fijación de las redes de separación

(E) (ver foto siguiente).
