ACCESORIOS DE SEGURIDAD INTERIORES

Cinturón de seguridad delantero

59

59-4

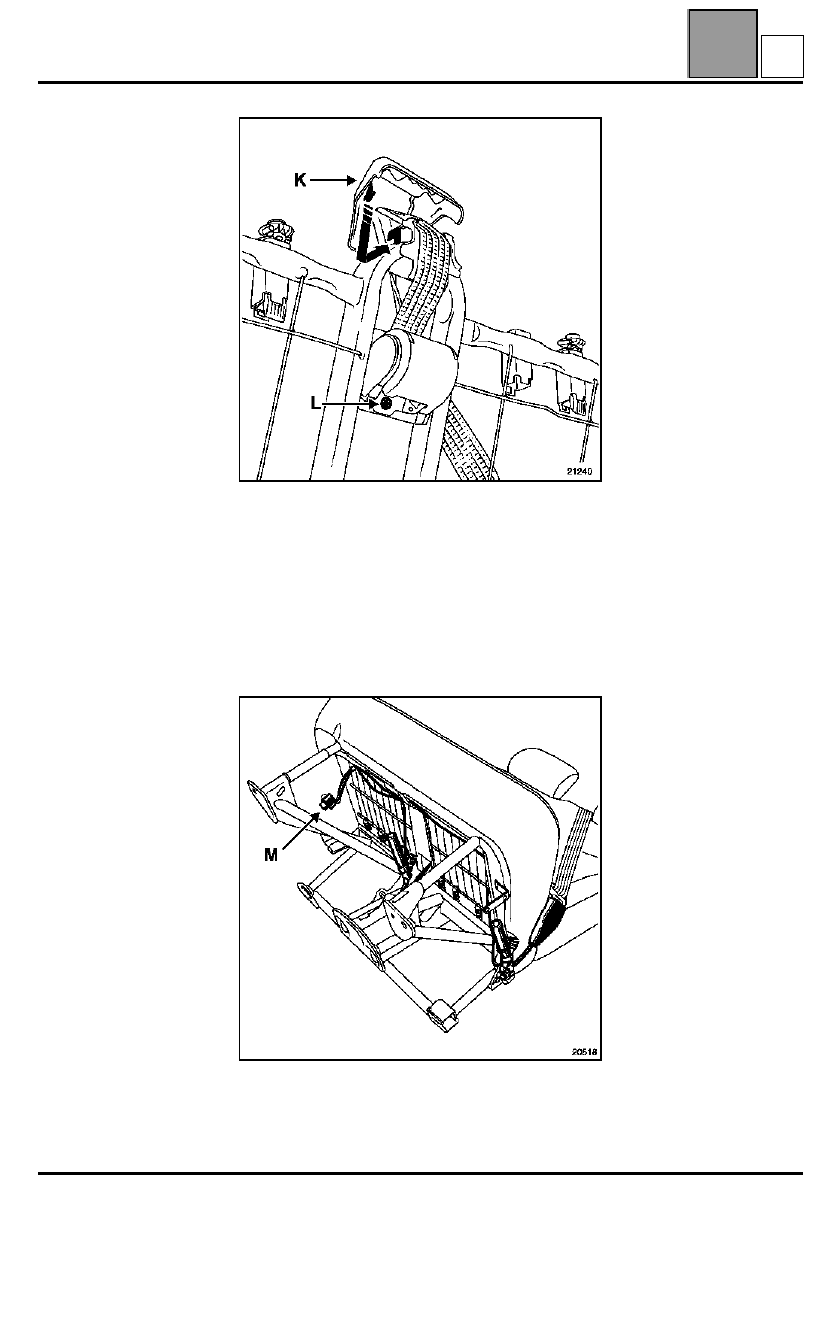

Desclipsar la guía del cinturón en (K).

Quitar el tornillo de fijación del enrollador (L) y sacar
éste.

EXTRACCIÓN de los pretensores de banqueta

Para esta operación, no es necesario extraer la
banqueta.

Desconectar el conector de alimentación (M) de los
pretensores y después extraerlos.

A

ACCESORIOS DE SEGURIDAD INTERIORES

Cinturón de seguridad de la banqueta trasera

59

Cinturón de seguridad de la banqueta trasera

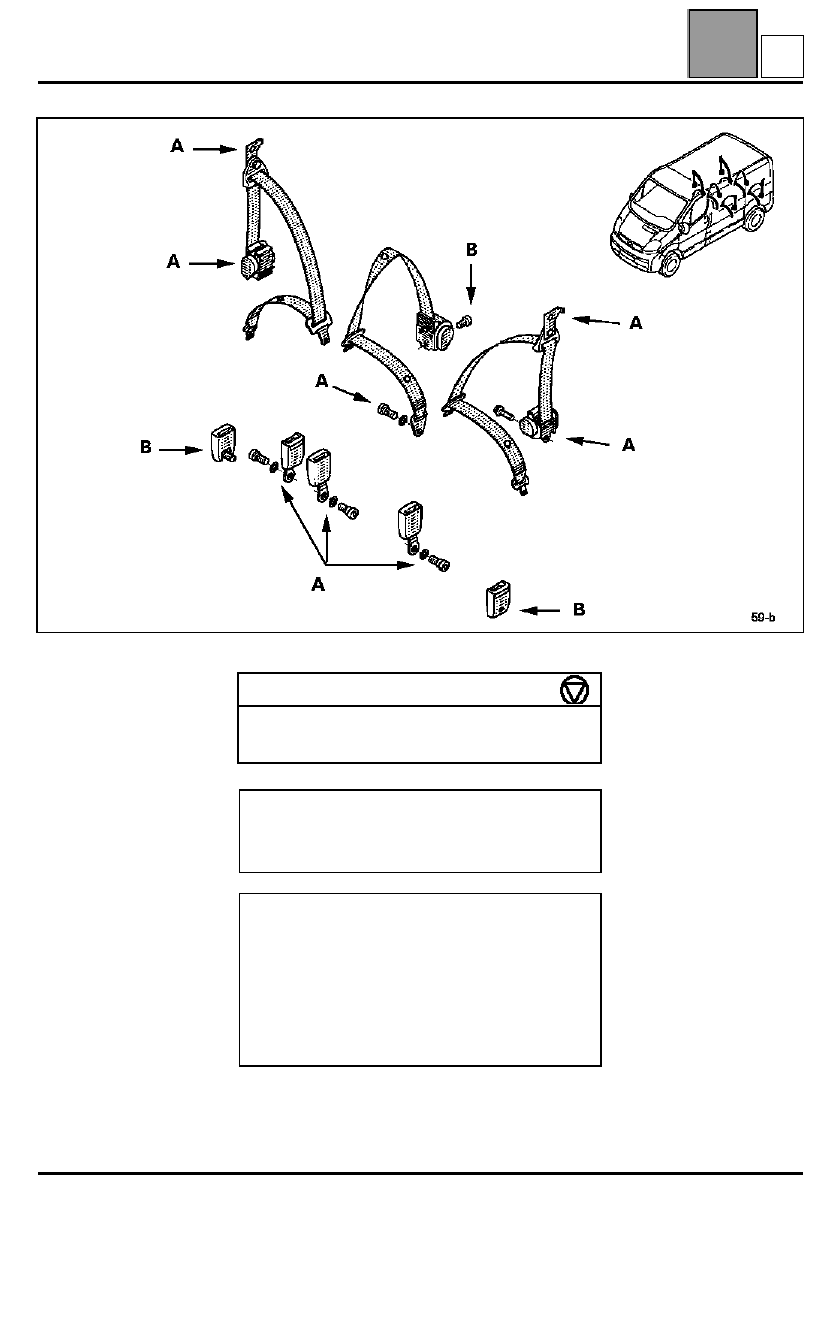

PARES DE APRIETE (en daN.m)

Tornillos de fijación A

3,7

Tornillos de fijación B

1,9

ATENCIÓN:

 está prohibido manipular los sistemas

pirotécnicos (Airbags y pretensores) cerca de una
fuente de calor o de una llama; hay riesgo de que se
activen.

IMPORTANTE:

antes de extraer un pretensor, un

airbag o un cinturón equipado con pretensor,
bloquear la caja electrónica mediante un útil de
diagnóstico consultar el capítulo 88 "Airbags y
pretensores"

Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende.

59-5

B

ACCESORIOS DE SEGURIDAD INTERIORES

Cinturón de seguridad de la banqueta trasera

59

59-6

EXTRACCIÓN del cinturón de la banqueta de la
primera fila

Para esta operación no es necesario extraer la
banqueta.

Extraer:

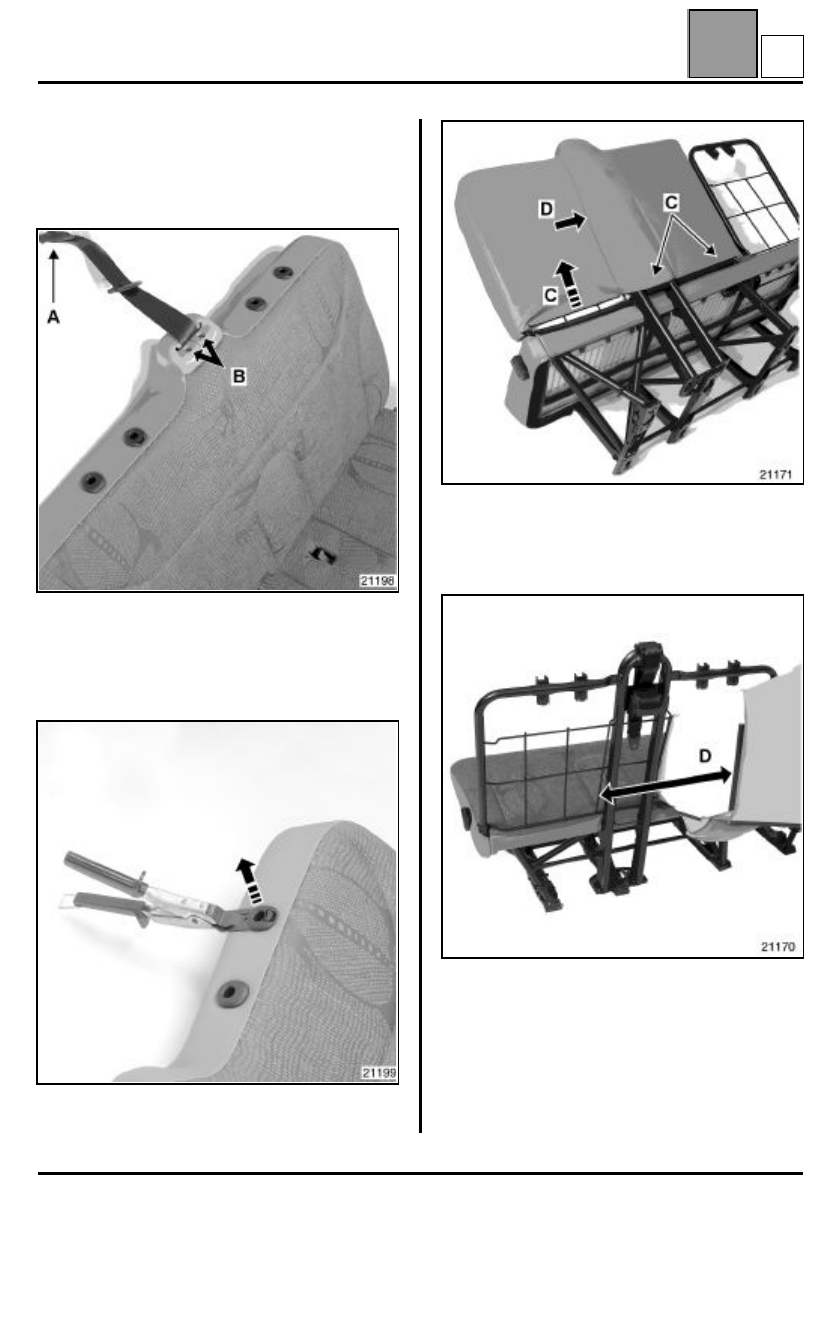

– el tornillo de fijación de cinturón (A), bajo la

banqueta,

– los dos tornillos (B) del embellecedor superior y

sacar éste.

Desclipsar las cuatro tapas de las guías del
apoyacabezas.

Extraer:
– las bandas de retención (C) delantera y trasera de la

cofia del respaldo,

– la banda de retención (D) (ver foto a continuación).

B

ACCESORIOS DE SEGURIDAD INTERIORES

Cinturón de seguridad de la banqueta trasera

59

59-7

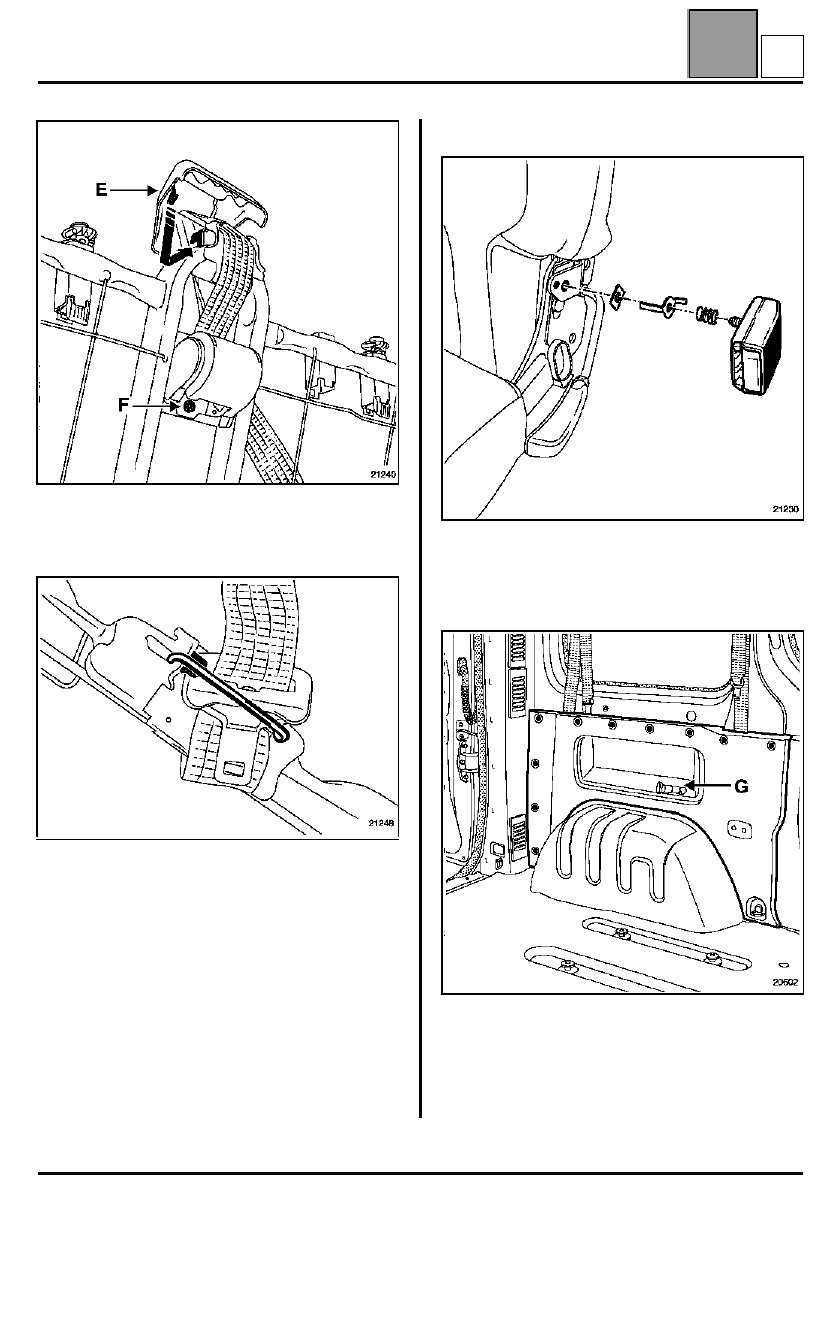

Desclipsar la guía del cinturón (E).

Quitar el tornillo de fijación del enrollador (F).

Sacar el pivote del cinturón.

EXTRACCIÓN de los pedúnculos de la banqueta

Quitar el tornillo de fijación (T30) del pedúnculo.

EXTRACCIÓN de los cinturones de cabina

Mediante el útil Car. 1597 desclipsar las diez grapas
de fijación del guarnecido (la parte hembra de las
grapas se queda en el forro del panel de aleta).

Desconectar el conector de alimentación de la toma
(G) y después soltar el guarnecido.
