ACCESORIOS DE SEGURIDAD INTERIORES

Cinturón de seguridad de la banqueta trasera

59

59-8

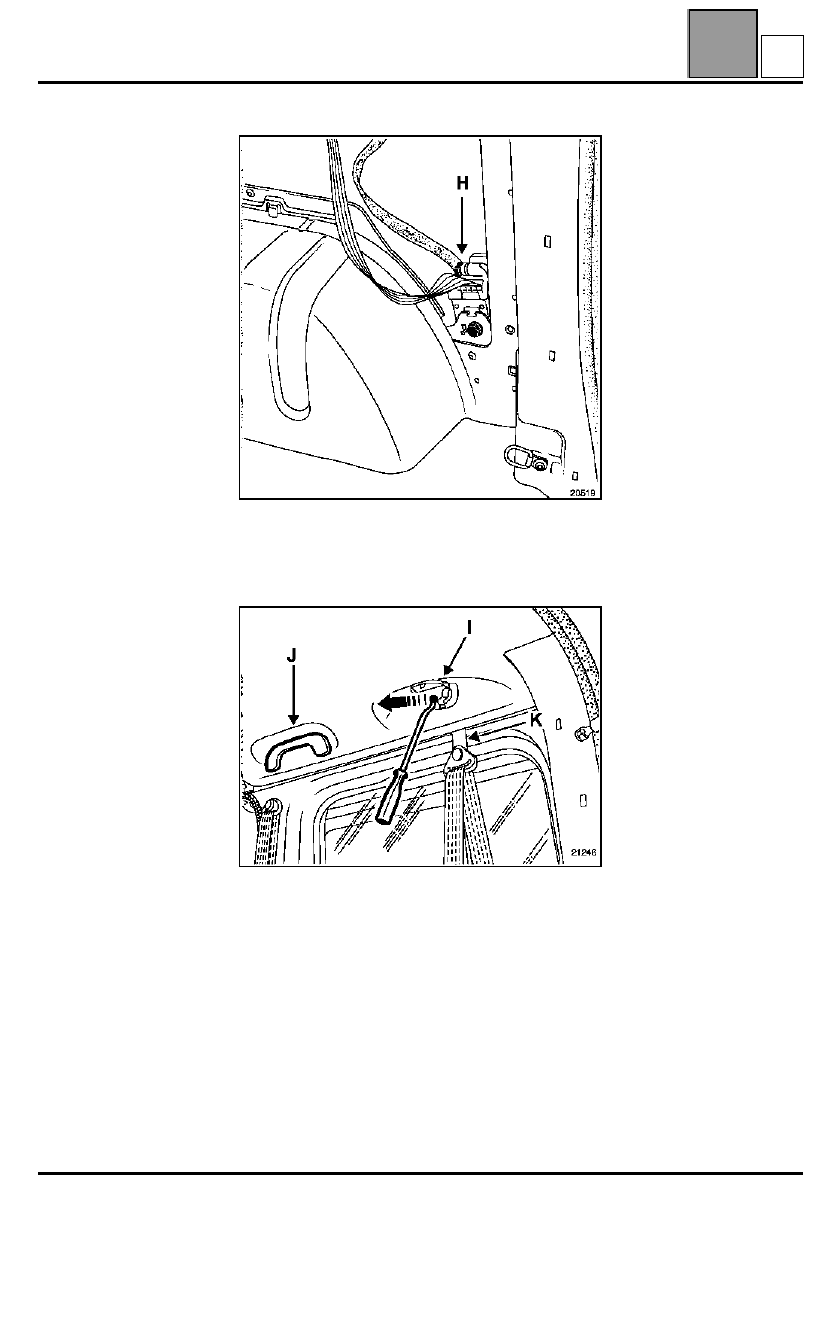

Desconectar el conector de alimentación (H) del
pretensor.

Quitar el tornillo de fijación del enrollador y sacar éste.

Mediante el útil Car. 1597 extraer:
– la tapa de fijación de la red (I),
– el asa de sujeción (J).

Separar con cuidado el guarnecido del techo y
después quitar el tornillo de fijación del soporte de
reenvío del cinturón (K).

B

Guarnecidos y tapicería

GUARNECIDO INTERIOR DE CARROCERÍA

GUARNECIDO DE ABRIENTES LATERALES

GUARNECIDO DE ABRIENTES NO LATERALES

ARMADURAS Y DESLIZADERAS DE ASIENTOS
DELANTEROS

ARMADURAS DE ASIENTOS TRASEROS

GUARNECIDO DEL ASIENTO DELANTERO

GUARNECIDO DEL ASIENTO TRASERO

XL0B - XL0C

77 11 303 483

”Los Métodos de reparación prescritos por el constructor en el presente documento
han sido establecidos en función de las especificaciones técnicas vigentes en la fecha
de publicación de dicho documento.

Pueden ser modificados en caso de cambios efectuados por el constructor en la
fabricación de los diversos órganos y accesorios de los vehículos de su marca.”

MAYO 2001

RENAULT se reserva todos los derechos de autor.

ÉDITION ESPAGNOLE

Se prohíbe la reproducción o traducción, incluso parcial, del presente documento, así
como la utilización del sistema de numeración de referencias de las piezas de
recambio, sin la autorización previa y por escrito de Renault.

© RENAULT 2001

Guarnecidos y Tapicería

Sumario

Páginas

71

72

73

75

GUARNECIDO INTERIOR DE
CARROCERÍA

Guarnecido del montante de parabrisas    71-1
Guarnecido de pie de cabina

   71-2

Guarnecido de peldaño delantero

   71-3

Guarnecido del techo de cabina

   71-4

Guarnecido del techo trasero

   71-5

Guarnecido de la aleta trasera

   71-7

Guarnecido trasero del umbral

   71-8

Moqueta del piso trasero

   71-9

Moqueta del piso delantero

 71-10

GUARNECIDO DE ABRIENTES
LATERALES

Guarnecido de la puerta delantera

   72-1

Guarnecido de la puerta lateral
deslizante

   72-3

GUARNECIDO DE ABRIENTES NO
LATERALES

Guarnecido del capot delantero

   73-1

Guarnecido del portón

   73-2

ARMADURAS Y DESLIZADERAS DE
ASIENTOS DELANTEROS

Asiento completo

   75-1

Armadura del respaldo

   75-3

Elevación y deslizaderas del asiento

   75-6

Gato de reglaje en altura del asiento

   75-8

Banqueta completa

 75-10

Páginas

76

77

78

ARMADURAS Y DESLIZADERAS DE
LOS ASIENTOS TRASEROS

Banqueta completa

   76-1

Cerradura y mando de bloqueo del
respaldo de la banqueta de la segunda
fila

 76-3

Cerrojos inferiores de las banquetas
traseras

   76-6

Cerraduras inferiores de la banqueta
trasera de la segunda fila

   76-8

GUARNECIDO DEL ASIENTO
DELANTERO

Guarnecido del respaldo

   77-1

Guarnecido del cojín

   77-2

GUARNECIDO DEL ASIENTO
TRASERO

Guarnecido del respaldo de la primera
fila

78-1

Guarnecido del respaldo de la segunda
fila

78-3

Guarnecido del cojín de las banquetas

   78-5

A
B
C
D
E
F
G
H
I

A
B

C

D

A
B

A
B

A
B

A

B

C

A
B
C
D
E

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del montante de parabrisas

71

171

GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del montante de parabrisas

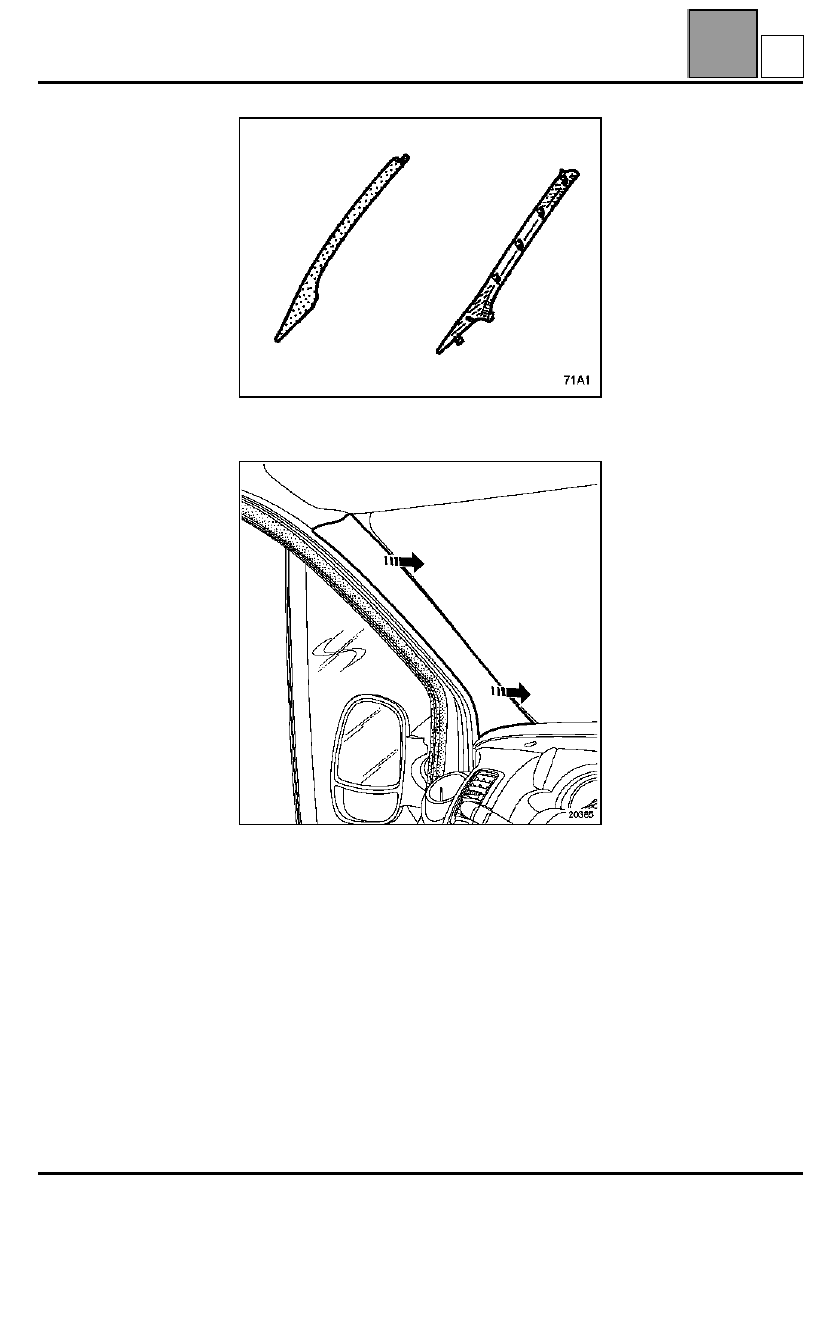

EXTRACCIÓN

Extraer parcialmente la junta de estanquidad de la
puerta delantera.

Soltar el guarnecido del montante del parabrisas.

71-1
