ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

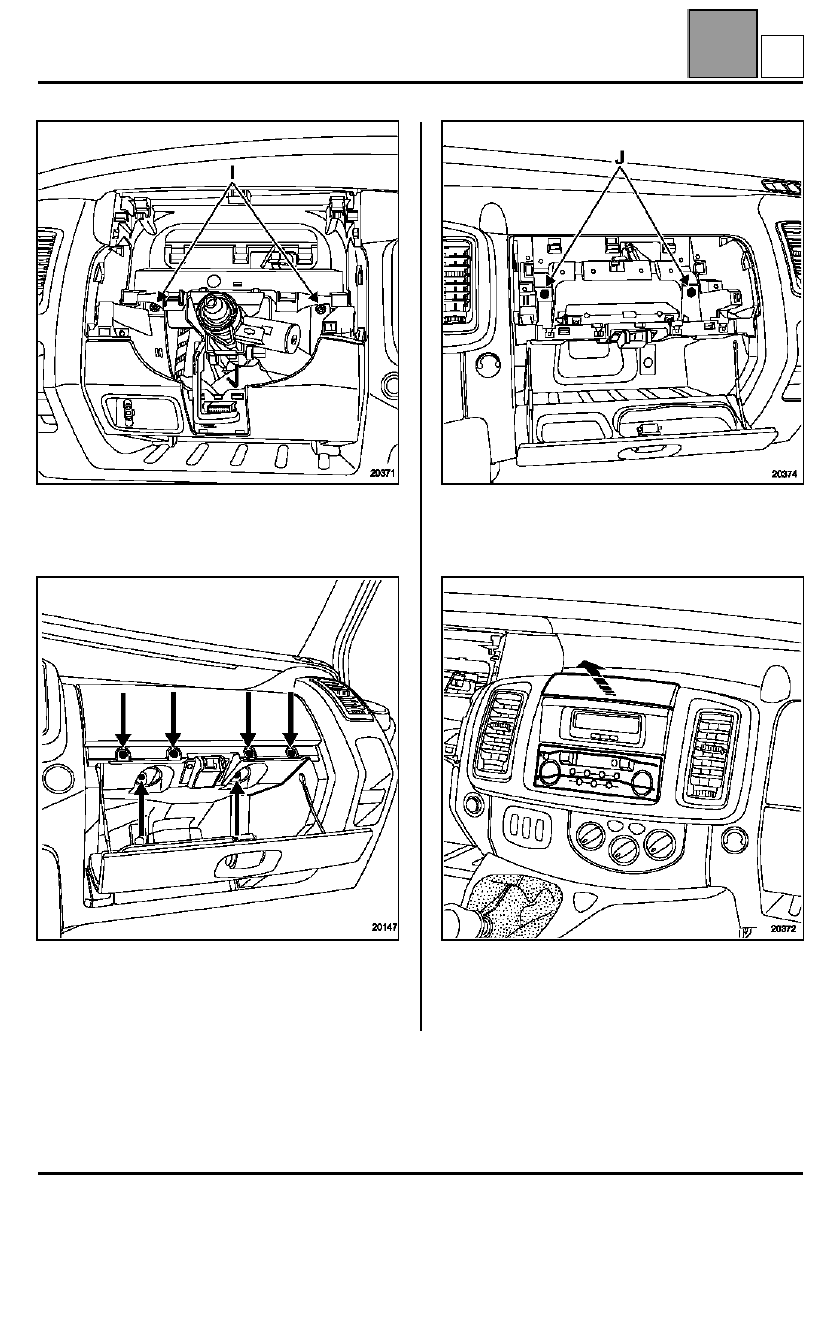

Quitar los tornillos de fijación (I) del tablero de bordo.

Bloquear el mando de reglaje en altura del Volante.

Extraer los seis tornillos de fijación del airbag del
pasajero.

Desconectar el conector y después sacar el airbag.

Quitar los tornillos de fijación (J) del tablero de bordo.

Desconectar el conector del iluminador de guantera.

Soltar la tapa superior central.

Extraer el auto-radio, útil (MS. 1373).

57-5

A

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

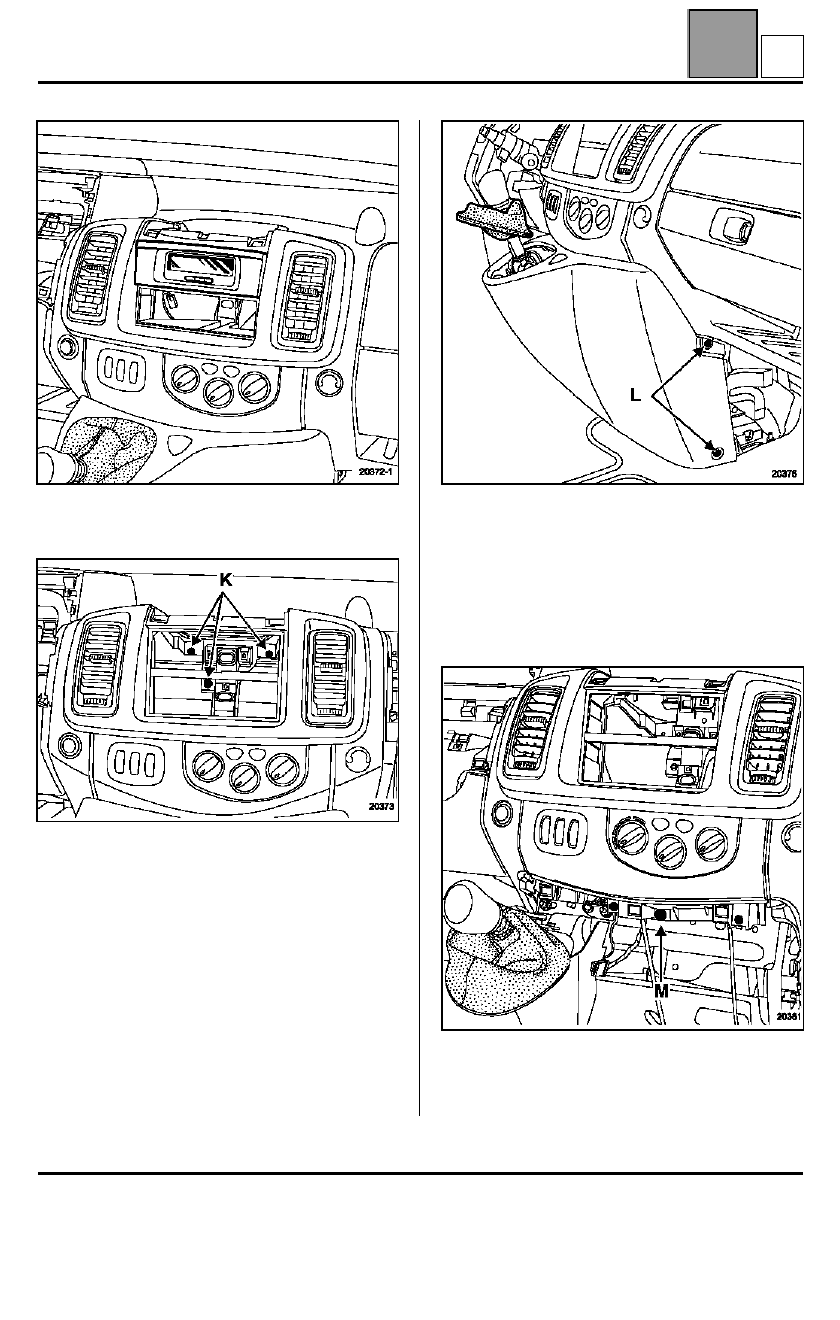

Extraer:
– La pantalla central,

– los tornillos de fijación (K) del tablero de bordo.

Soltar el fuelle de la palanca de mando de velocidad.

Quitar los cuatro tornillos de fijación (L) de la consola
central.

Desconectar el conector de las luces de precaución.

Sacar la consola central.

Quitar el tornillo de fijación (M).

Desconectar los conectores y después sacar el
cuadro de mando de calefacción.

20372.1

57-6

A

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

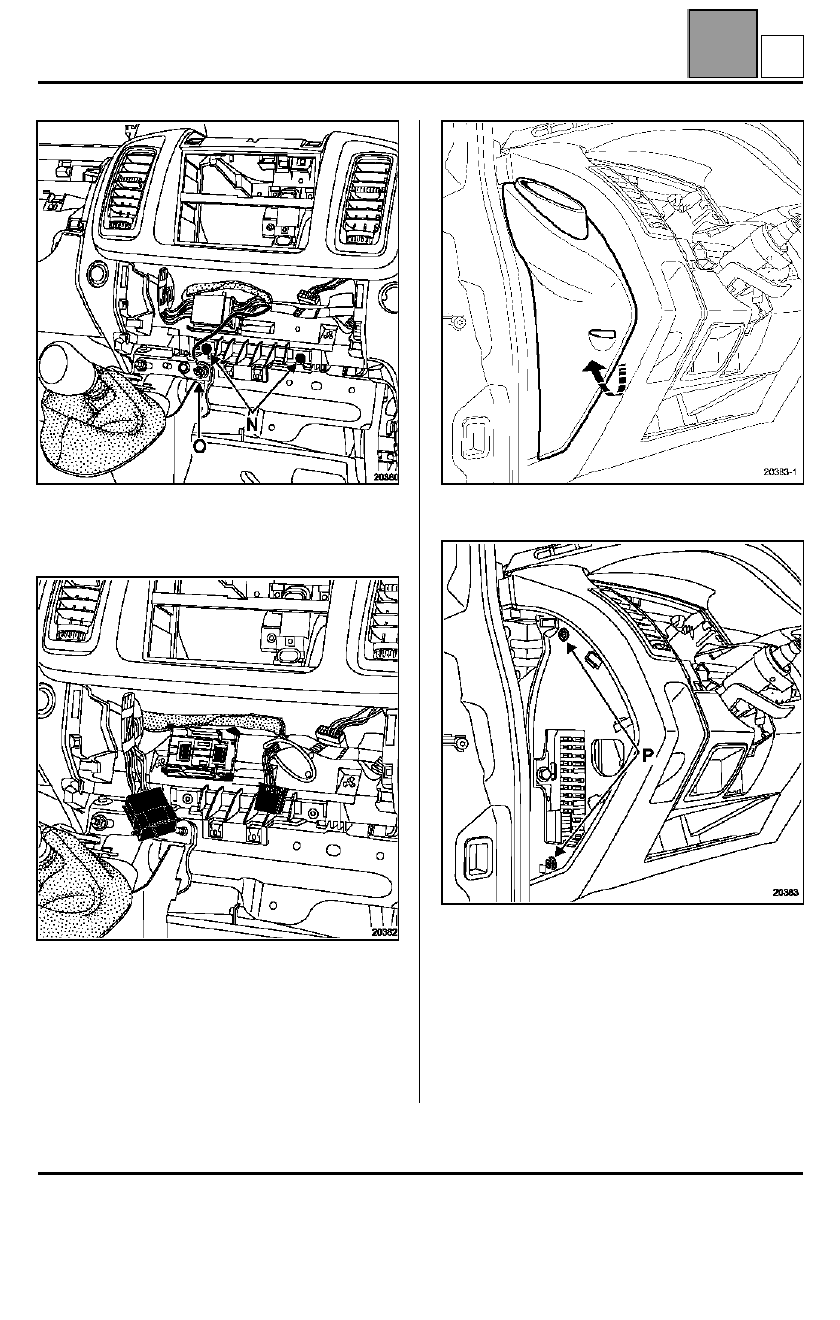

Extraer:
– los tornillos de fijación (N),
– el cable de masa (O),

– el conector.

Soltar los soportes del cenicero.

Extraer las cuatro fijaciones laterales (P).

La continuación de las operaciones requiere dos
operarios

.

Sacar parcialmente el tablero de bordo.

Desconectar los conectores de altavoces.

Extraer el tablero de bordo.

20383.1

57-7

A

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

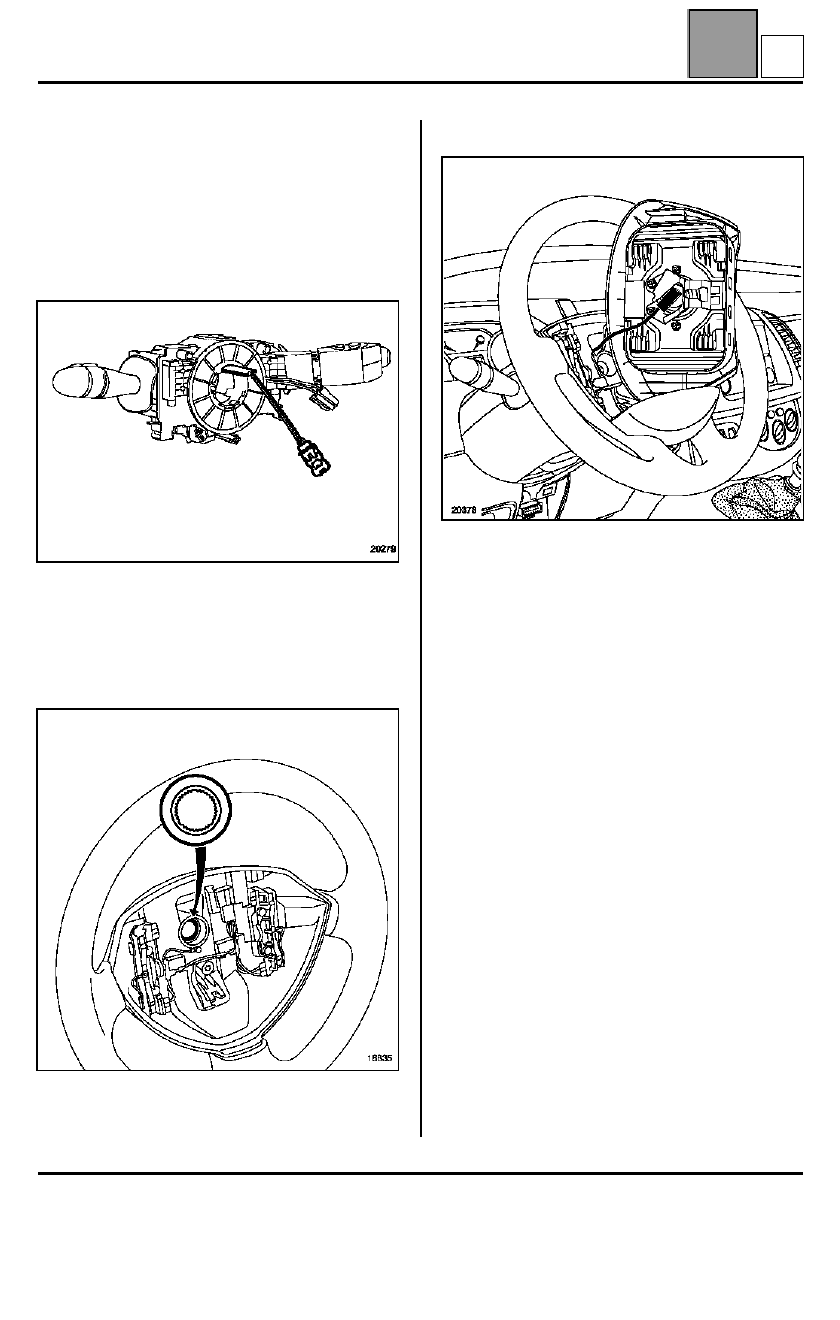

REPOSICIÓN

Particularidades del contactor giratorio

Asegurarse de que las ruedas estén rectas.

Apretar el tornillo de fijación del contactor giratorio.

Conectar los conectores.

Particularidades del Volante

IMPORTANTE

: las acanaladuras del volante poseen

unos posicionadores. El volante debe entrar
libremente en las acanaladuras.

 Tener la precaución

de no estropearlas.

Después de cada desmontaje, sustituir
imperativamente el tornillo del volante y apretarlo al
par de 4,4 daN.m.

Particularidades del airbag del conductor

Conectar el conector y después bloquear el seguro de
éste.

Posicionar el cojín en el volante, hacerlo deslizar hacia
abajo con el fin de encajarlo.

57-8
