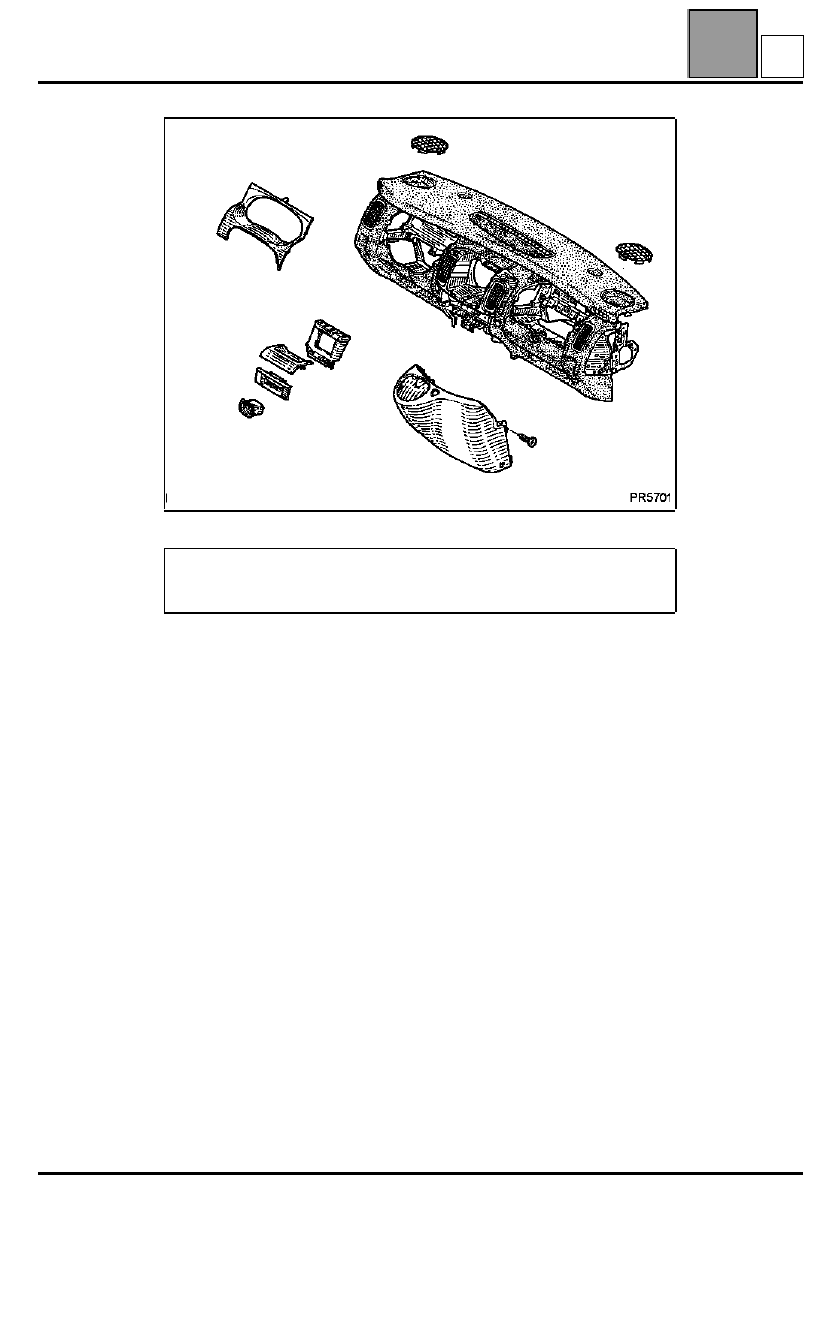

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-1

157

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

ATENCIÓN: está prohibido manipular los sistemas pirotécnicos
(Airbags y pretensores) cerca de una fuente de calor o de una llama;
hay riesgo de que se activen.

A

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-2

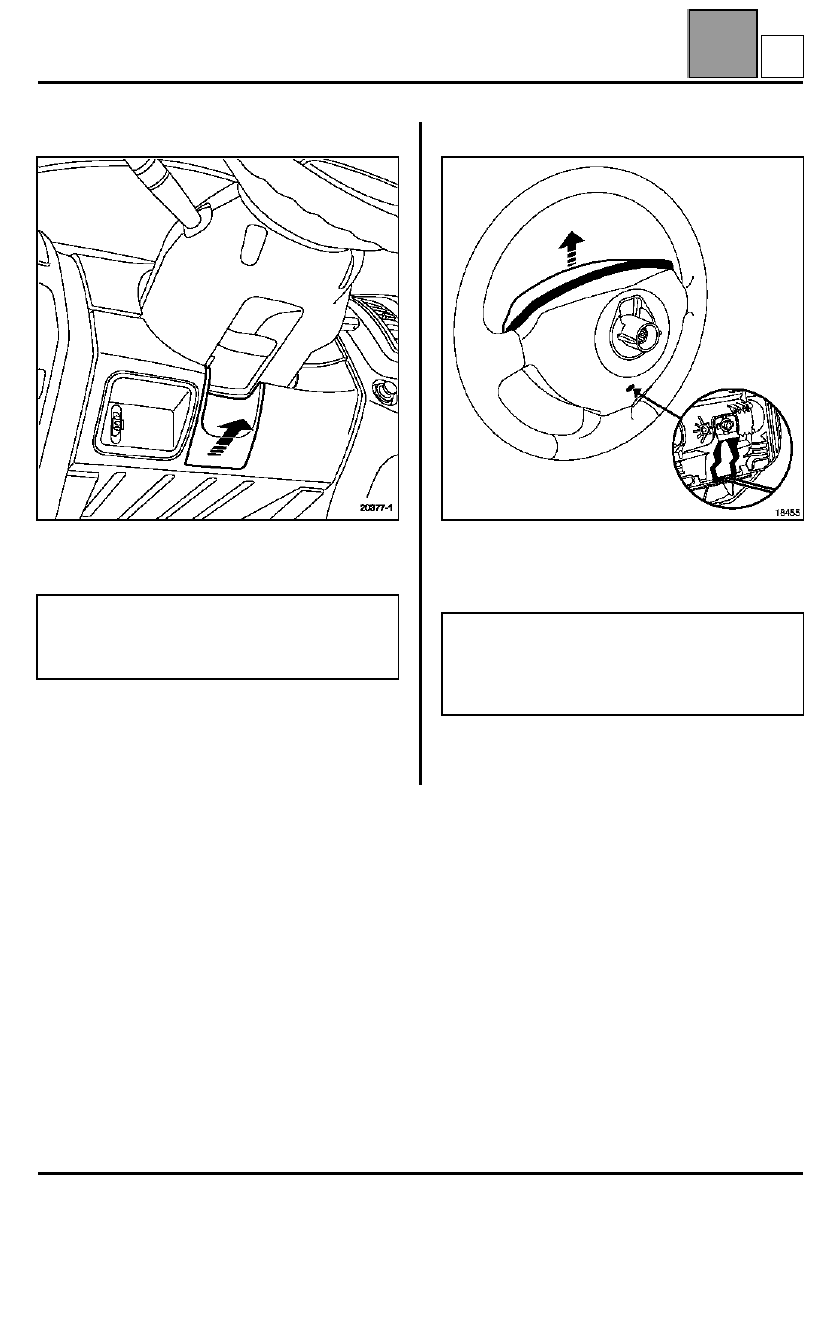

EXTRACCIÓN

Soltar la tapa bajo el volante, a fin de conectar el útil
de diagnóstico.

Desconectar la batería.

Soltar el cojín del airbag del volante.

Desconectar el conector del airbag.

Extraer:
– el tornillo del volante,
– el volante.

IMPORTANTE: antes de extraer los cojines del
airbag, bloquear la caja electrónica mediante el
útil de diagnóstico (para las consignas,
consultar el capítulo 88).

ATENCIÓN: es imperativo marcar la posición del
contactor giratorio asegurándose de que las
ruedas estén rectas en el momento del
desmontaje, con el fin de posicionar la longitud
de la cinta en el centro.

A

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-3

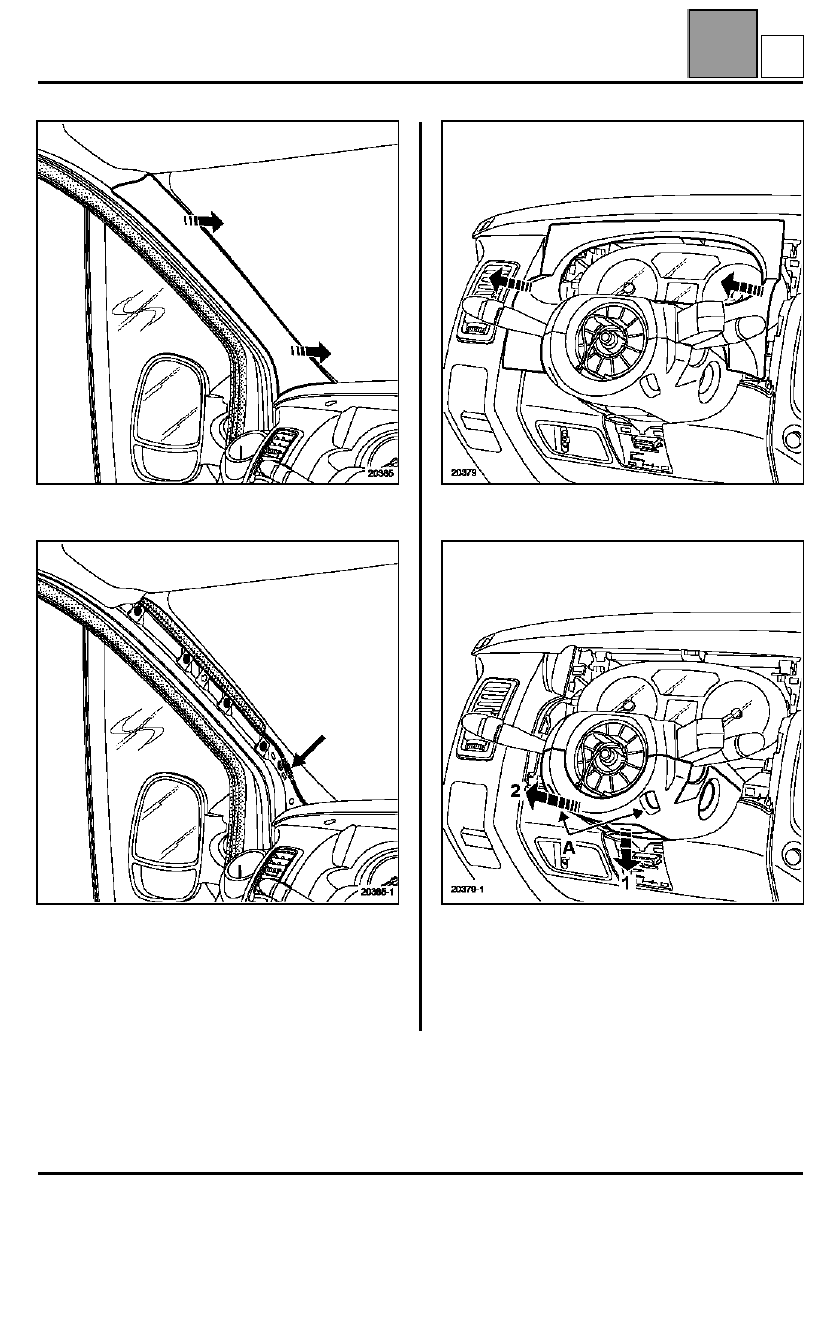

– los guarnecidos del montante del parabrisas.

Desconectar el conector de la antena.

Soltar la visera del cuadro de instrumentos.

Quitar los dos tornillos de fijación (A) de las coquillas.

Desbloquear el mando de reglaje en altura del
Volante.

Soltar la semi-coquilla inferior (1) y después (2).

A

ACCESORIOS INTERIORES INFERIORES

Tablero de bordo

57

57-4

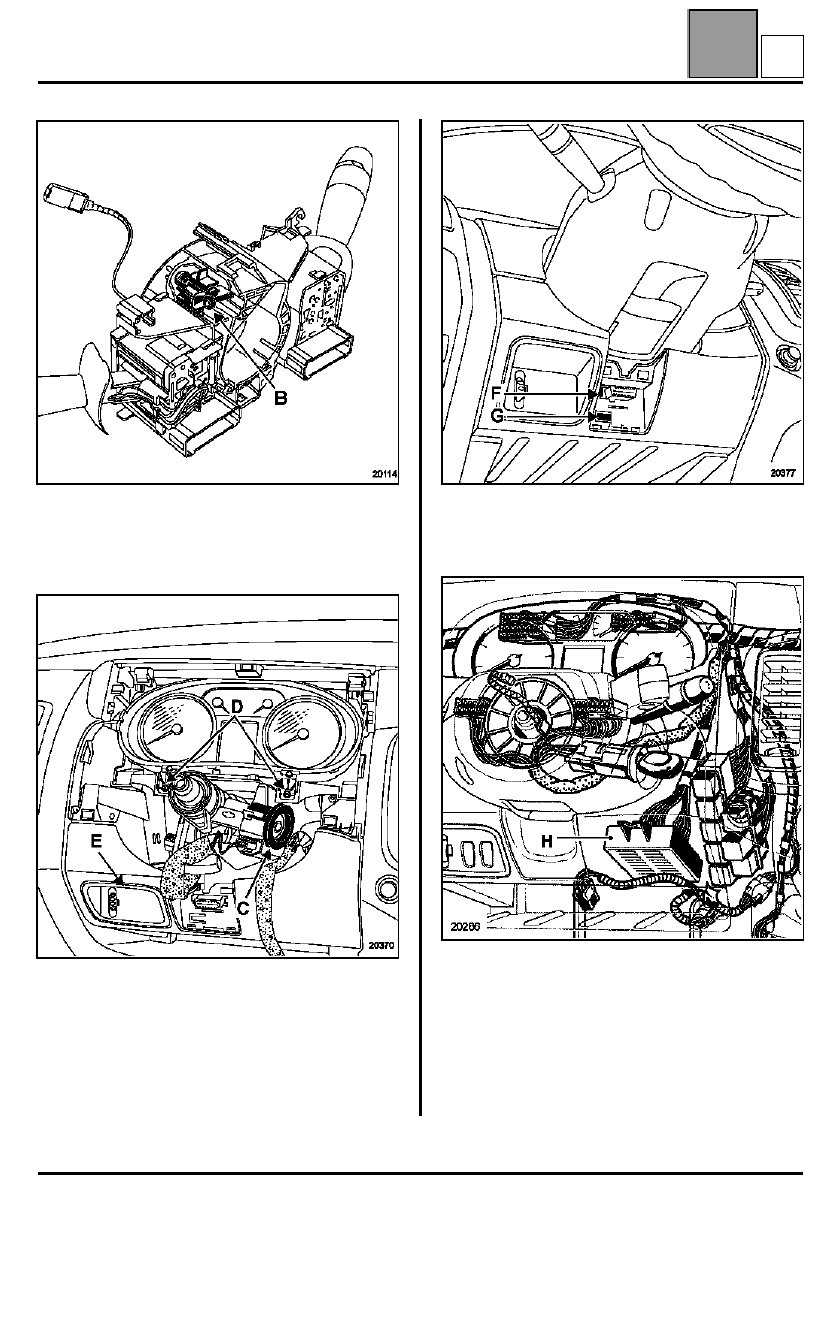

Desconectar los conectores del contactor giratorio.

Aflojar el tornillo (B) y después sacar el conjunto
contactor giratorio.

Extraer:
– el casquillo transpondedor (C),
– los dos tornillos de fijación (D) del cuadro de

instrumentos,

– el cuadro de instrumentos y después desconectar

los conectores,

– desconectar los conectores de la platina (E) (según

versión).

Extraer:
– la toma de diagnóstico (F),
– el conector del contactor de arranque (G).

Desconectar la unidad central del habitáculo (H) (está
situada cerca de la columna de dirección).
