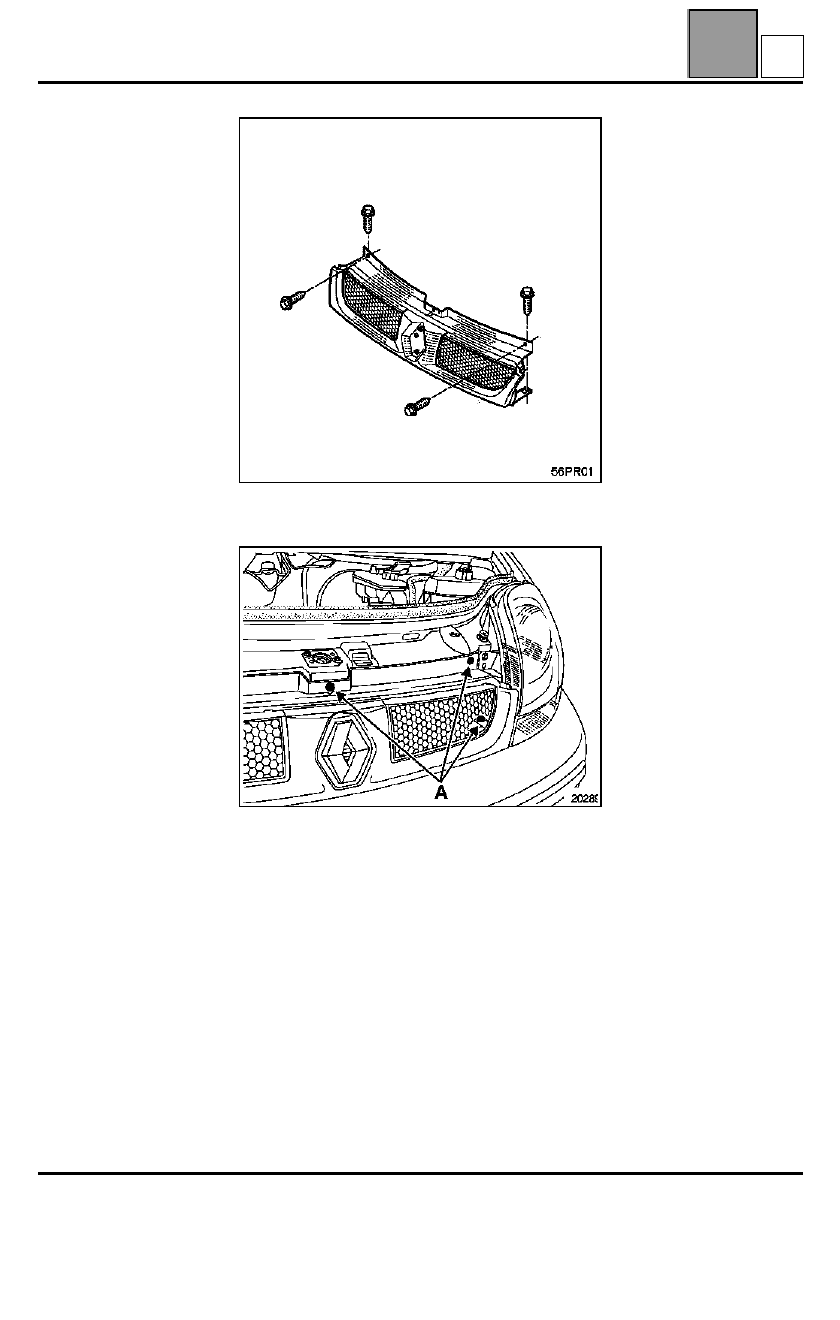

ACCESORIOS EXTERIORES

Rejilla de calandra

56

56-1

156

ACCESORIOS EXTERIORES

Rejilla de calandra

EXTRACCIÓN

Quitar los tornillos de fijación (A).

A

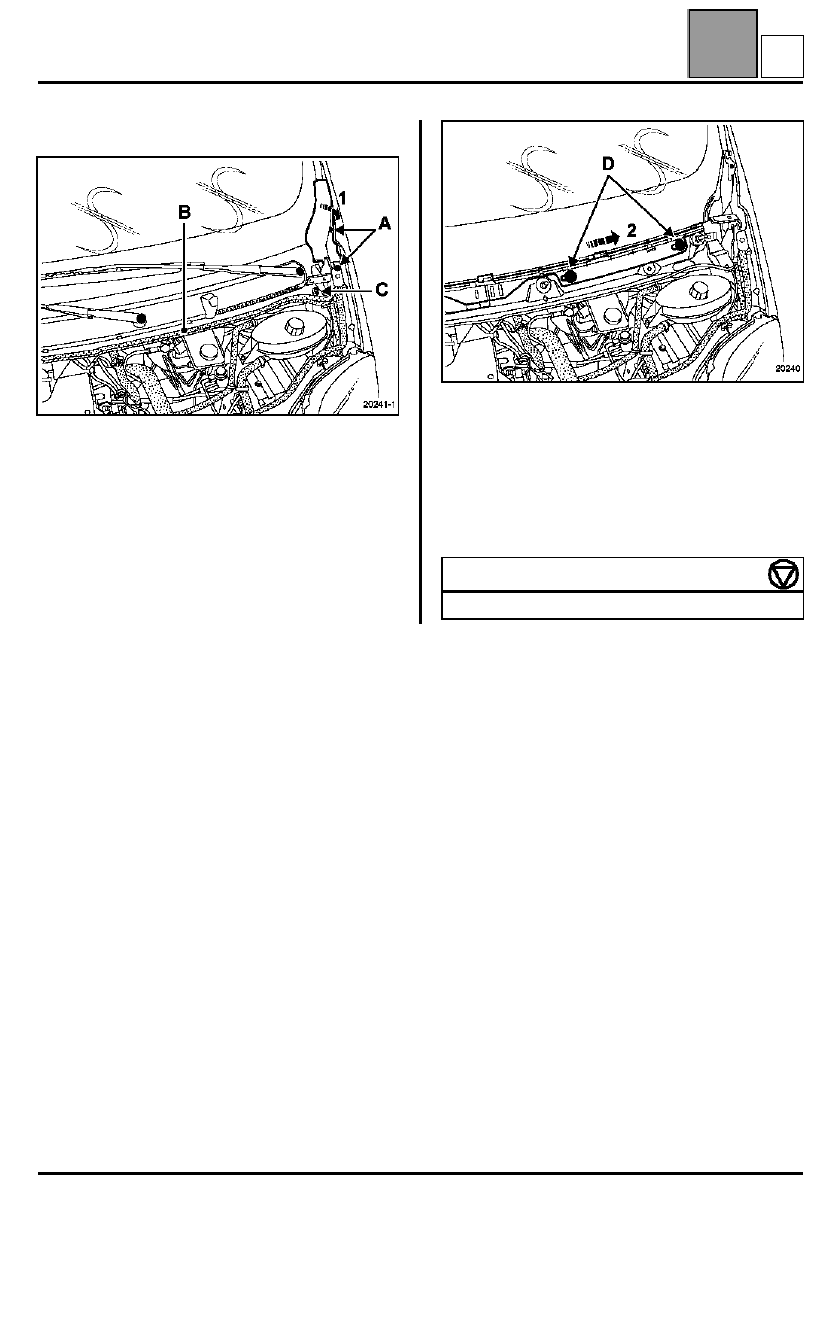

ACCESORIOS EXTERIORES

Rejilla de alero

56

56-2

256

ACCESORIOS EXTERIORES

Rejilla de alero

EXTRACCIÓN

Extraer:
– los brazos del limpiaparabrisas (útil Elé. 1294-01),
– las dos grapas (A) y sacar la tapa (1),
– la junta de estanquidad (B),
– las grapas (C).

Sacar ligeramente la rejilla, con el fin de poder extraer
el tubo del limpiaparabrisas.

Extraer las grapas (D) y sacar el soporte de rejilla de
alero como se ha indicado anteriormente (2).

REPOSICIÓN

Verificar la colocación del tubo de agua antes de
realizar el montaje.

PAR DE APRIETE (en N.m)

Brazo del limpiaparabrisas

21

B

ACCESORIOS EXTERIORES

Retrovisor exterior

56

56-3

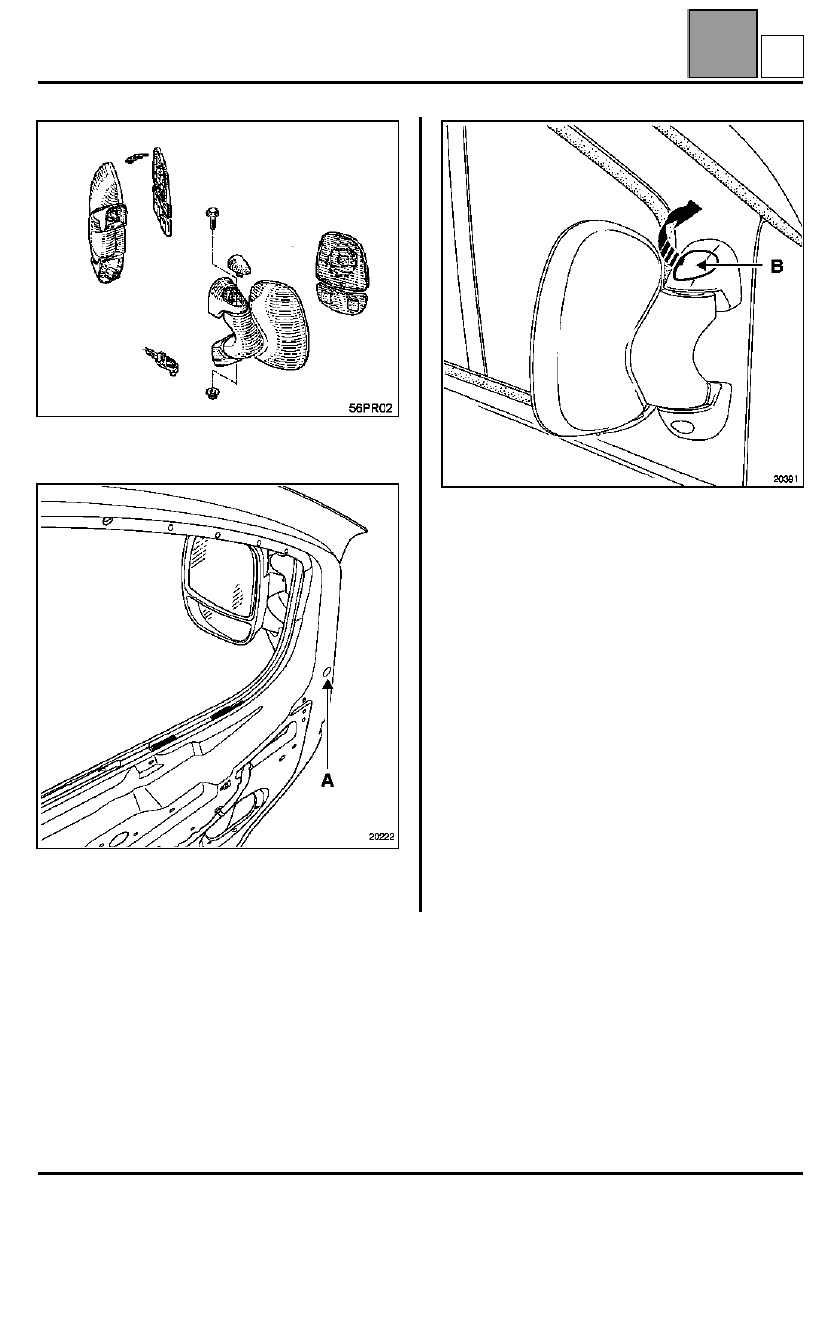

Retrovisor exterior

EXTRACCIÓN

Extraer:
– el obturador, para acceder al tornillo de fijación (A).

– la tapa superior del retrovisor, para acceder al

tornillo (B).

Separar ligeramente el retrovisor y después
desconectar el conector.

REPOSICIÓN

Verificar la colocación del conector en el retrovisor
antes de realizar el montaje.

C

ACCESORIOS EXTERIORES

Espejos del retrovisor

56

56-4

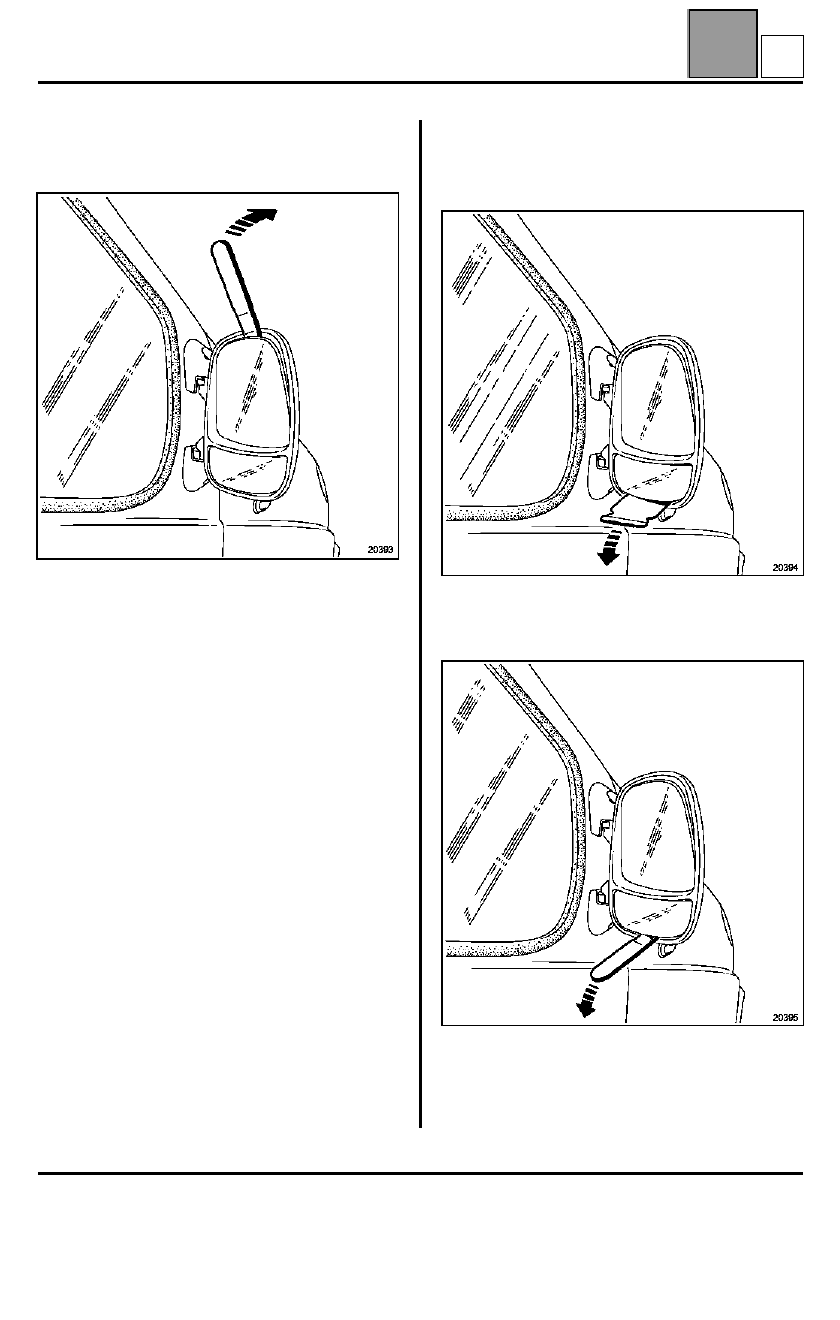

Espejos del retrovisor

EXTRACCIÓN

Espejo superior del retrovisor

Insertar el útil Car. 1363, tomar apoyo en el borde de
la coquilla de plástico del retrovisor y empujar como se
indica a continuación.

Desconectar los diferentes conectores.

Espejo inferior del retrovisor

Especificidad:
espejo de material plástico duro.

Insertar un cúter de masilla (80 mm) y después
empujar como se ha indicado anteriormente.

Una vez despegada la parte inferior, insertar el útil
Car. 1363

 y después empujar ligeramente como se ha

indicado anteriormente para despegar la parte
superior del cristal del retrovisor.

D
