PROTECCIONES EXTERIORES

Protector de esquina trasera

55

55-2

Protector de esquina trasera

EXTRACCIÓN

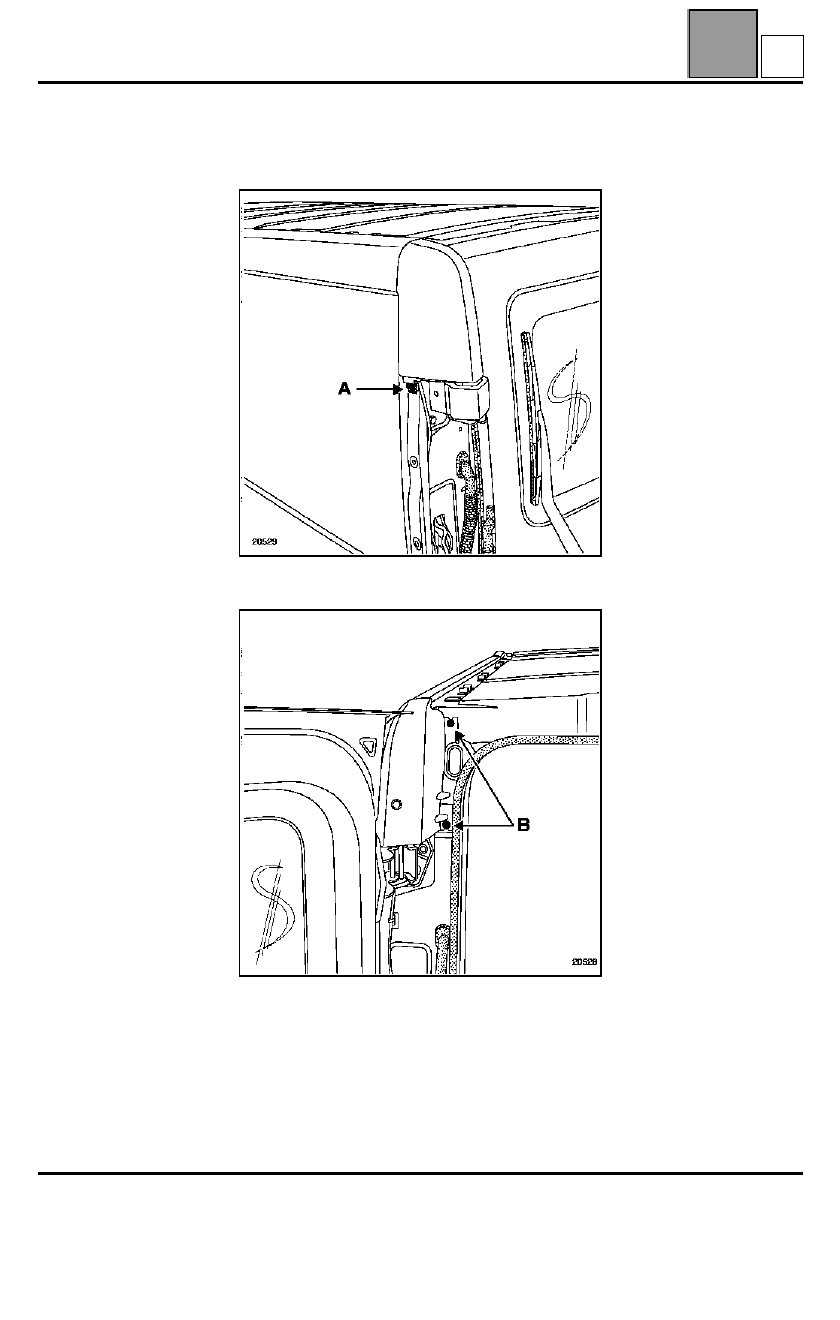

Tras haber extraído los pilotos traseros,

quitar el tornillo (A).

Soltar las dos grapas (B) y después sacar la pieza
para poder desconectar el tubo de agua.

REPOSICIÓN

Verificar la colocación del tubo de agua en el surtidor
antes de realizar el montaje.

20529

20528

B

PROTECCIONES EXTERIORES

Protector interior de la aleta trasera

55

55-3

Protector interior de la aleta trasera

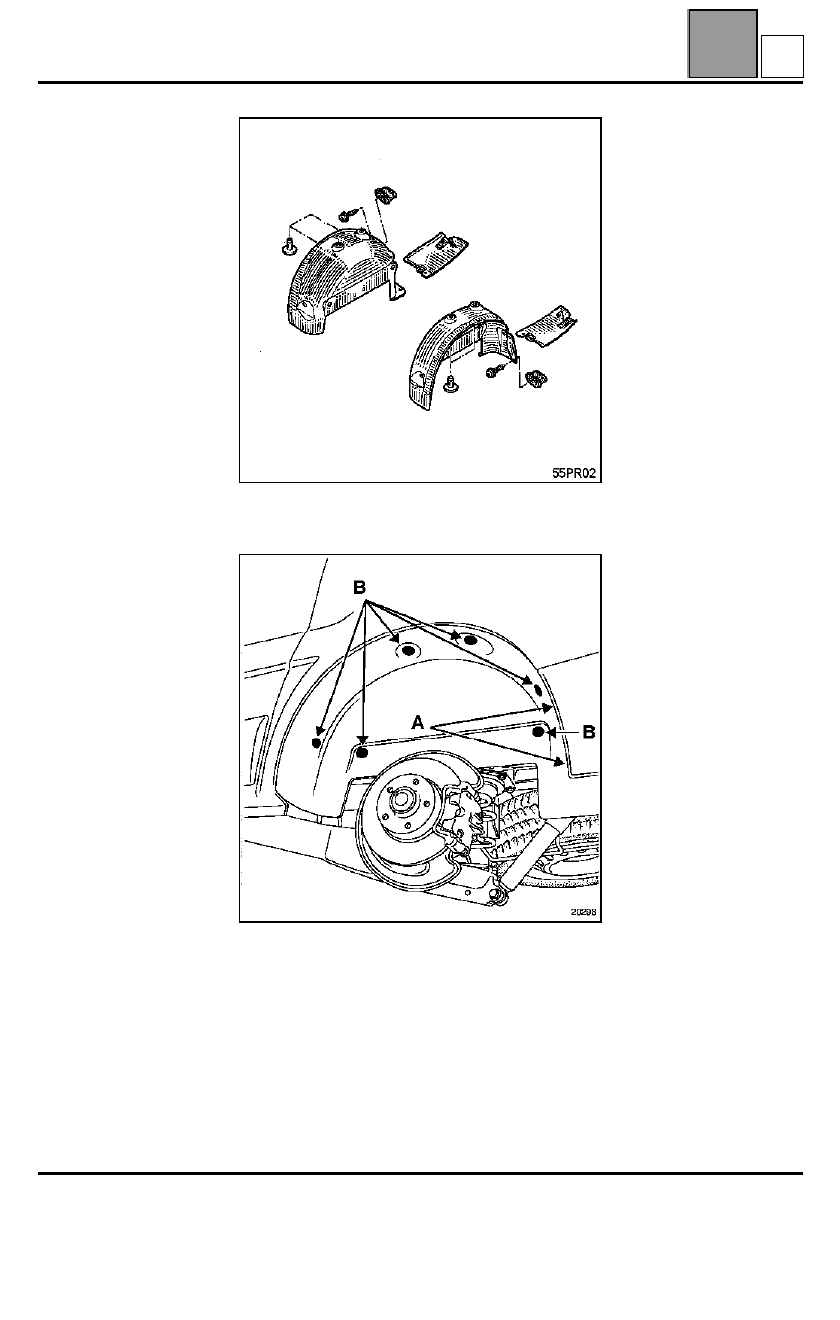

EXTRACCIÓN

Extraer:
– los tornillos (A),
– las grapas (B).

55PR02

20298

C

PROTECCIONES EXTERIORES

Protector interior de la aleta delantera

55

55-4

Protector interior de la aleta delantera

EXTRACCIÓN

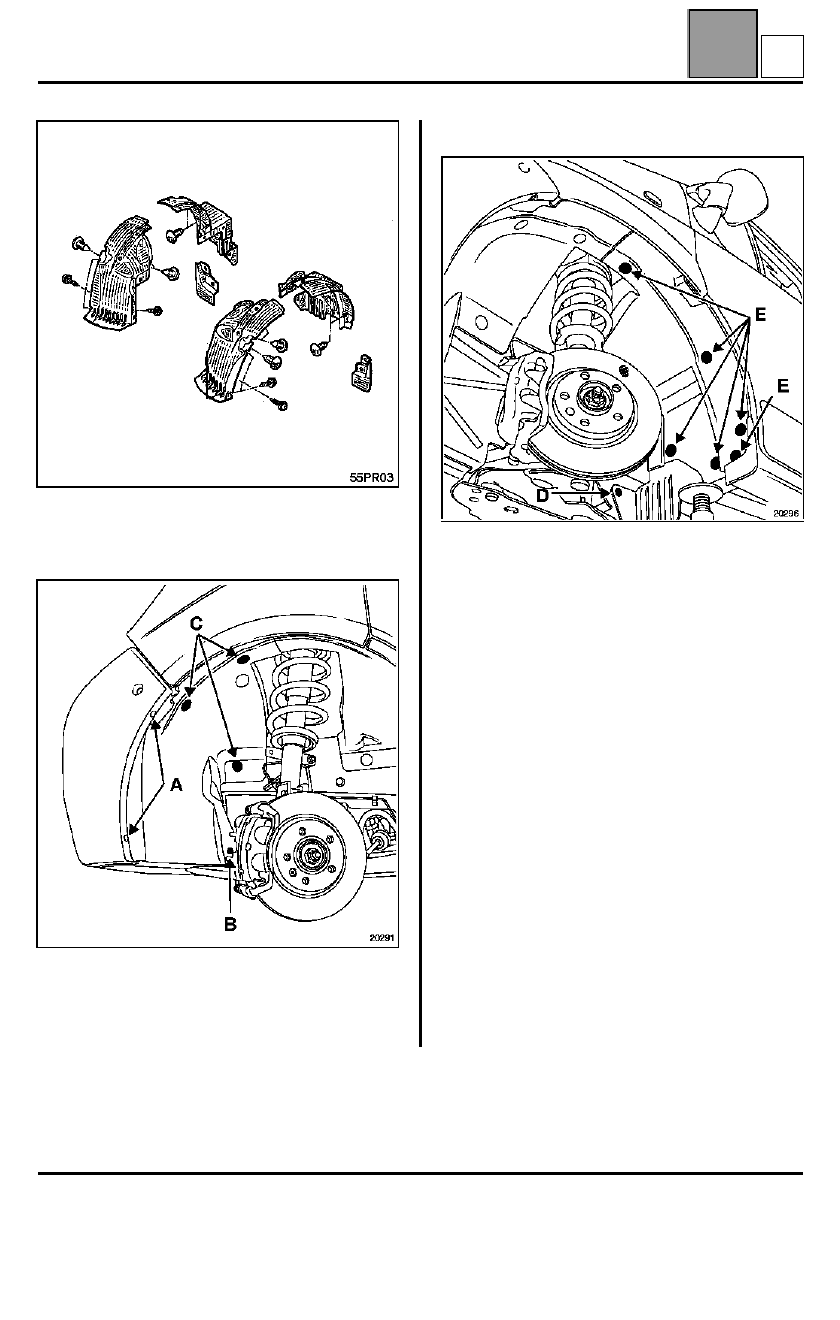

Protector interior de la aleta parte delantera

Extraer:
– los tornillos (A),
– el tornillo (B),
– las grapas (C) y sacar la pantalla del paso de rueda.

Protector interior de la aleta parte trasera

Extraer:
– el tornillo (D),
– las grapas (E).

55PR03

20291

20296

D

PROTECCIONES EXTERIORES

Bandas de protección lateral

55

155

PROTECCIONES EXTERIORES

Bandas de protección lateral

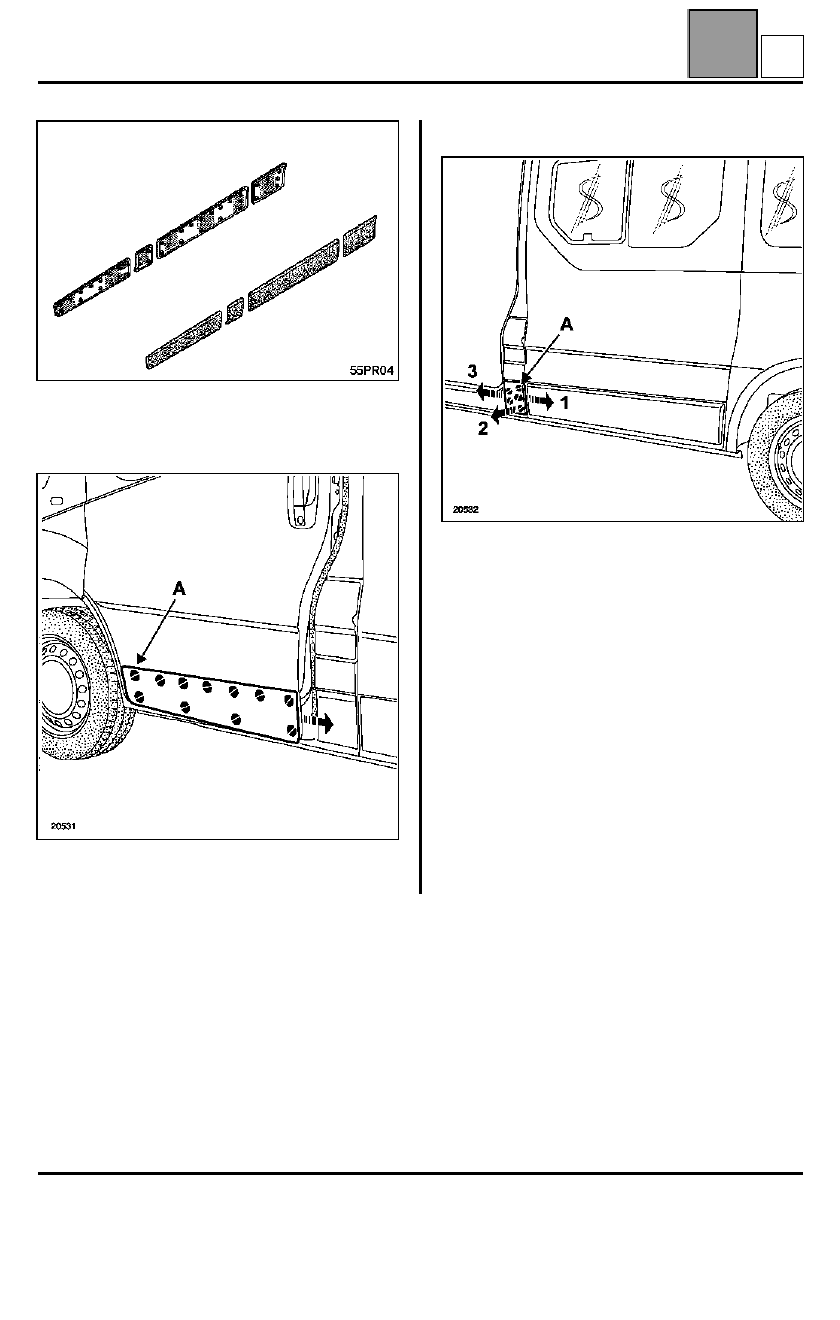

EXTRACCIÓN

Banda de la puerta delantera

Hacer deslizar la banda hacia la parte trasera del
vehículo.

Banda de pie de cabina

NOTA

: la extracción se efectúa en tres operaciones:

1 deslizar la banda hacia la parte trasera del vehículo,
2 separar ligeramente la moldura hacia sí mismo,
3 manteniéndola separada, deslizar la moldura hacia

la parte delantera del vehículo.

55PR04

20531

20532

55-5
