CRISTALES

Cristal de la puerta del maletero

54

54-17

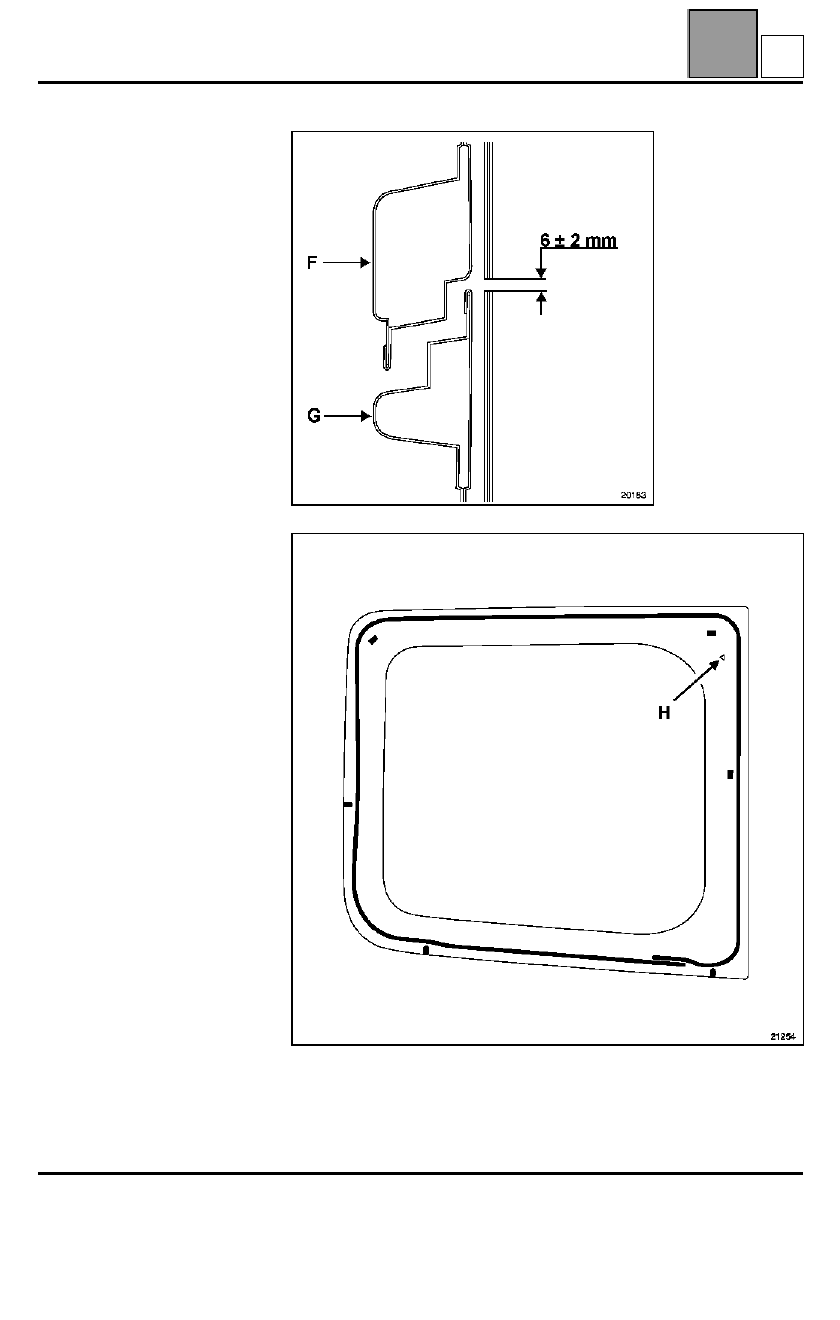

Repartir los juegos de aspecto:
– (F) cajón de la puerta del

maletero derecho,

– (G) cajón de la puerta del

maletero izquierdo.

Tras haber reglado los juegos de
aspecto, sujetar el cristal utilizando
cinta de enmascarar durante el
tiempo de secado de la cola.

– las marcas (H) permiten el

posicionamiento de las escobillas
del limpiaparabrisas.

E

CRISTALES

Cristal de portón

54

54-18

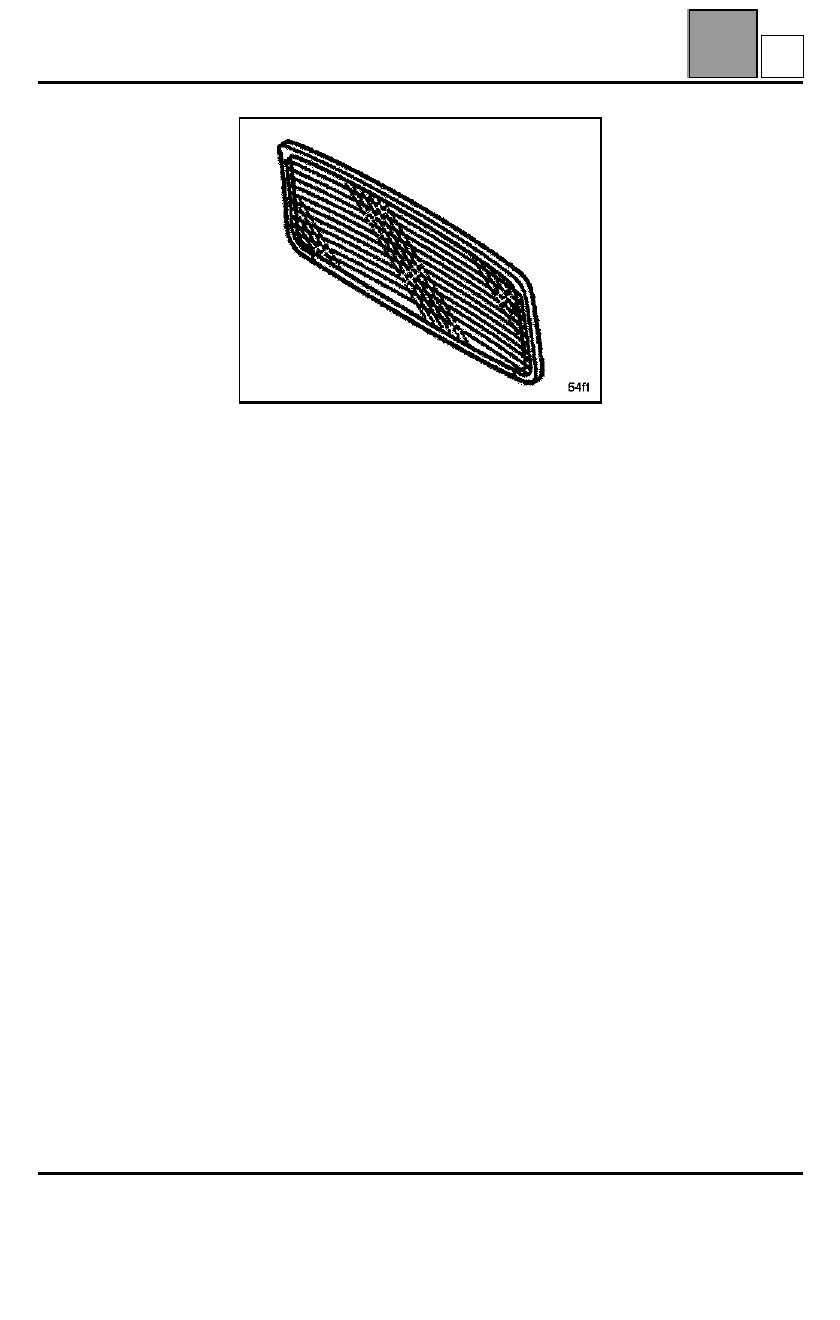

Cristal de portón

PREPARACIÓN ANTES DEL RECORTE

Extraer:
– el brazo del limpiaparabrisas,
– los conectores del cableado de deshielo,
– el guarnecido de portón.

Proteger (cinta de protección 77 11 171 708) el cerco
exterior del cristal.

EXTRACCIÓN

Método utilizando el hilo trenzado, requiere dos
operarios.

NOTA:

la extracción no presenta ninguna dificultad

particular.

Mediante la aguja pasa-cables, por el interior del
vehículo, perforar el cordón de cola y después
recortarlo.

REPOSICIÓN

Para la preparación de las superficies y el pegado,
consultar la nota técnica (560 A).

F

CRISTALES

Cristal de portón

54

54-19

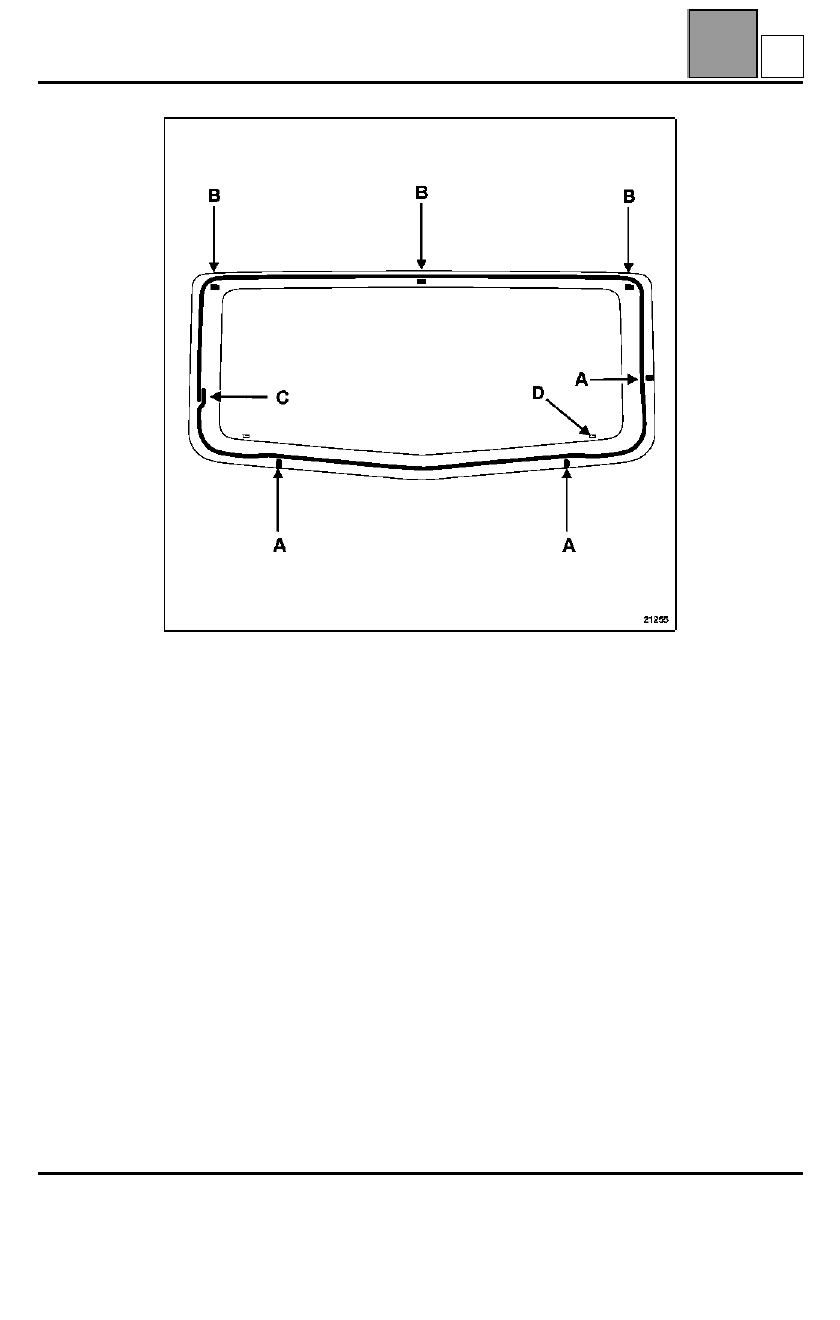

Instalar las tres calas (A) en el panel de la puerta.

Pegar las tres calas adhesivas (B) en el canto del panel de la puerta.

Respetar el emplazamiento del racor (C) del cordón de cola.

Colocar el cristal a fondo contra las calas (A).

Tras haber reglado los juegos de aspecto, sujetar el cristal utilizando cinta
de enmascarar durante el tiempo de secado de la cola.

Las marcas (D) permiten el posicionamiento de las escobillas del
limpiaparabrisas.

F

PROTECCIONES EXTERIORES

Paragolpes delantero

55

155

PROTECCIONES EXTERIORES

Paragolpes delantero

NOTA:
Será necesario extraer previamente:
– la placa de matrícula,
– la rejilla de calandra,
– los repetidores,
– las ópticas.

EXTRACCIÓN

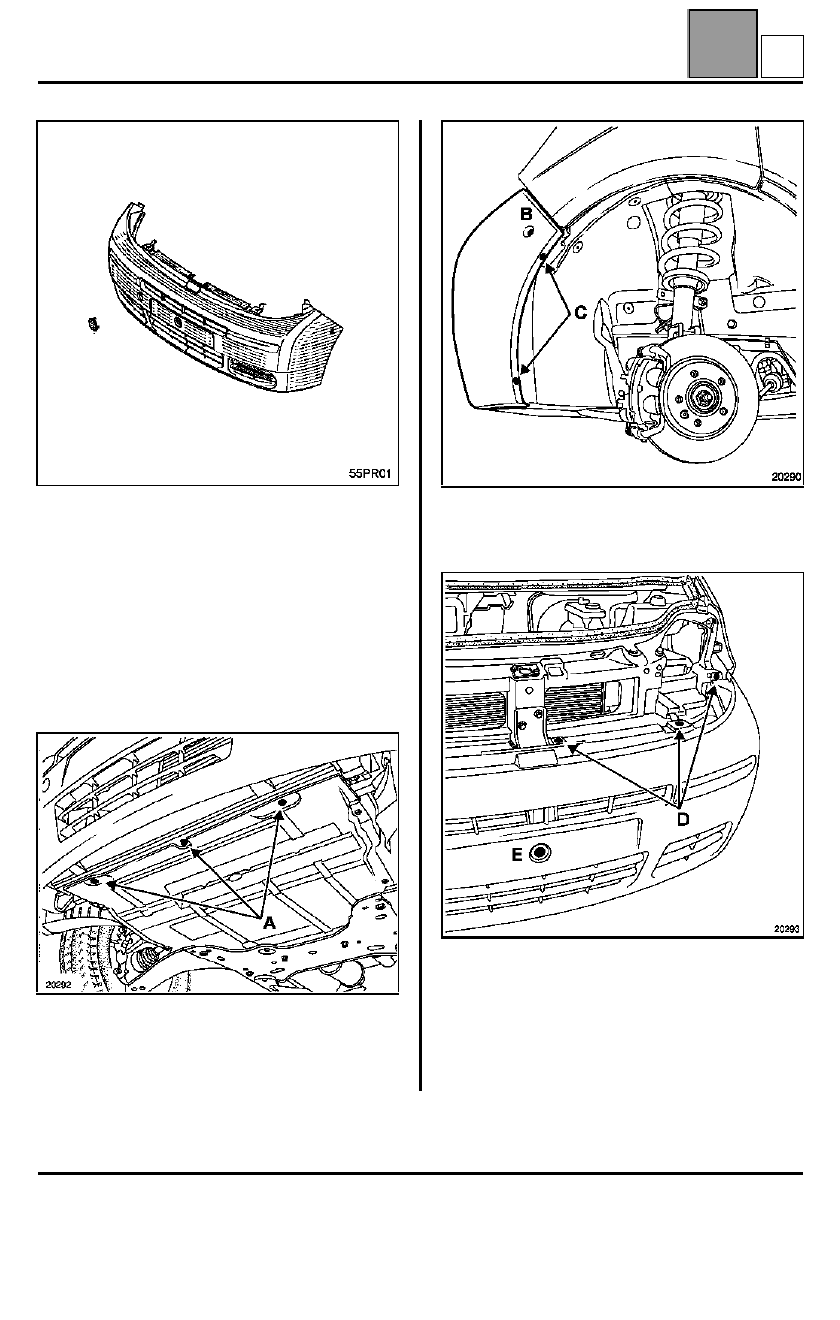

Extraer:
– los tres tornillos de esquí (A),

– el tornillo lateral (B) (uno a cada lado),
– los tornillos (C) (dos a cada lado),

– los tornillos (D) (tres a cada lado),
– el tornillo central (E).

REPOSICIÓN

Hará falta un segundo operario para la colocación del
paragolpes.

55PR01

20292

20290

20293

55-1

A
