Renault Trafic II. Manual - parte 189

CRISTALES

Cristal móvil de la puerta lateral deslizante

54-9

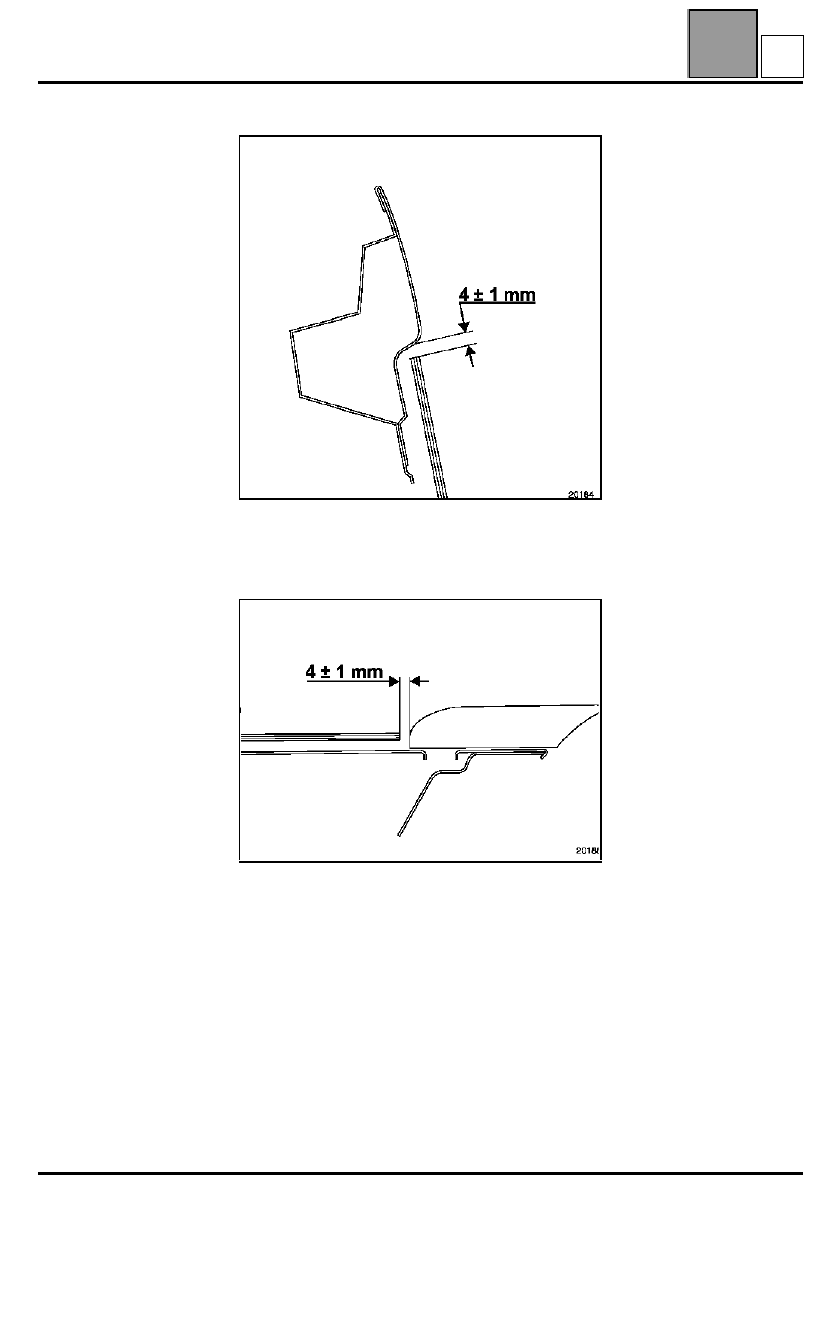

Repartir el juego de aspecto:
– en la parte superior de la puerta,

– en la parte lateral trasera.

Tras haber reglado los juegos de aspecto, sujetar el
cristal utilizando cinta de enmascarar durante el
tiempo de secado de la cola.

CRISTALES

Cristal del panel de aleta trasera

154

Cristal del panel de aleta trasera

PREPARACIÓN ANTES DEL RECORTE utilizando
el hilo trenzado

Extraer:
– el piloto trasero,
– el protector de la esquina superior trasera.

Proteger (cinta de protección 77 11 171 708):
– el cerco exterior del cristal,
– el raíl de la puerta lateral deslizante.

EXTRACCIÓN: dos operarios

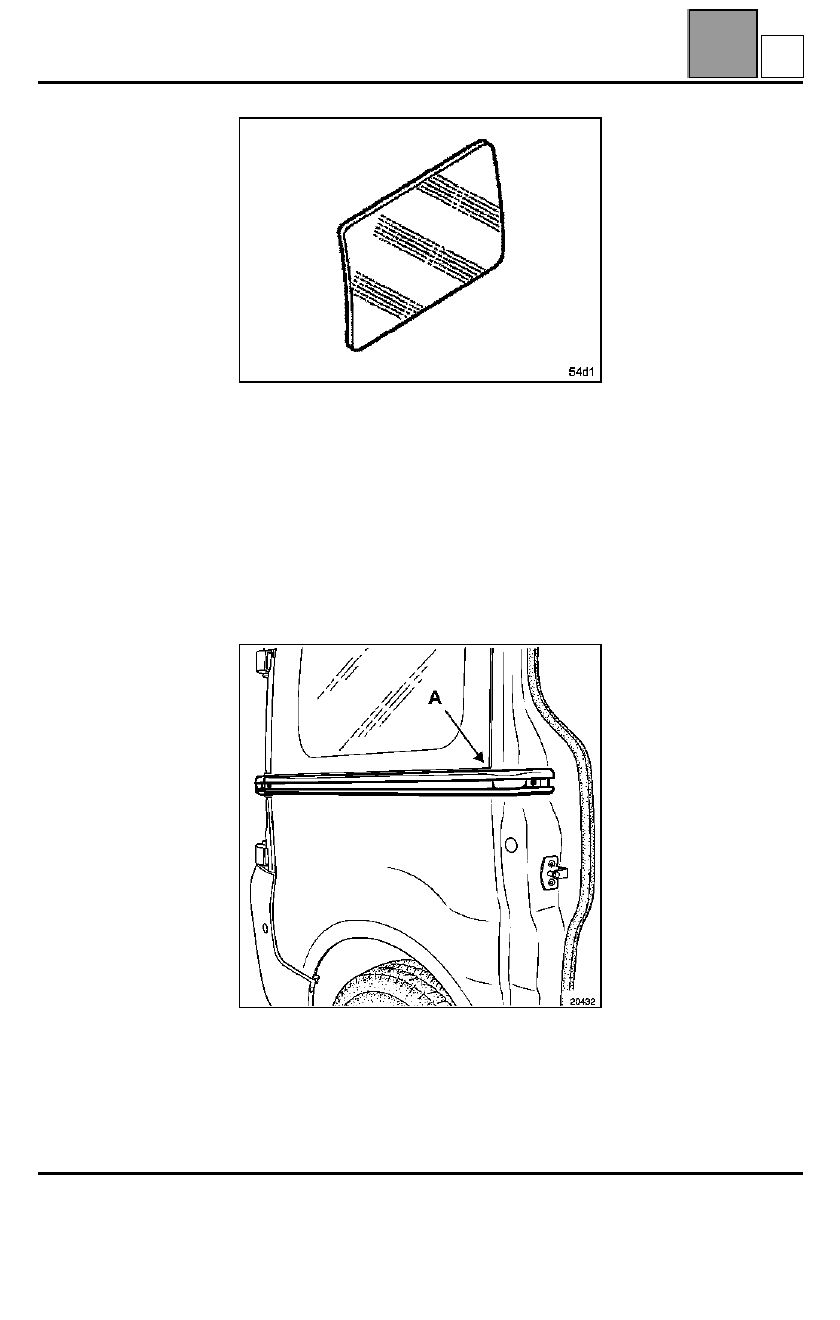

Mediante la aguja pasa-cables, por el interior del
vehículo, perforar el cordón de cola en (A).

54-10

CRISTALES

Cristal del panel de aleta trasera

54-11

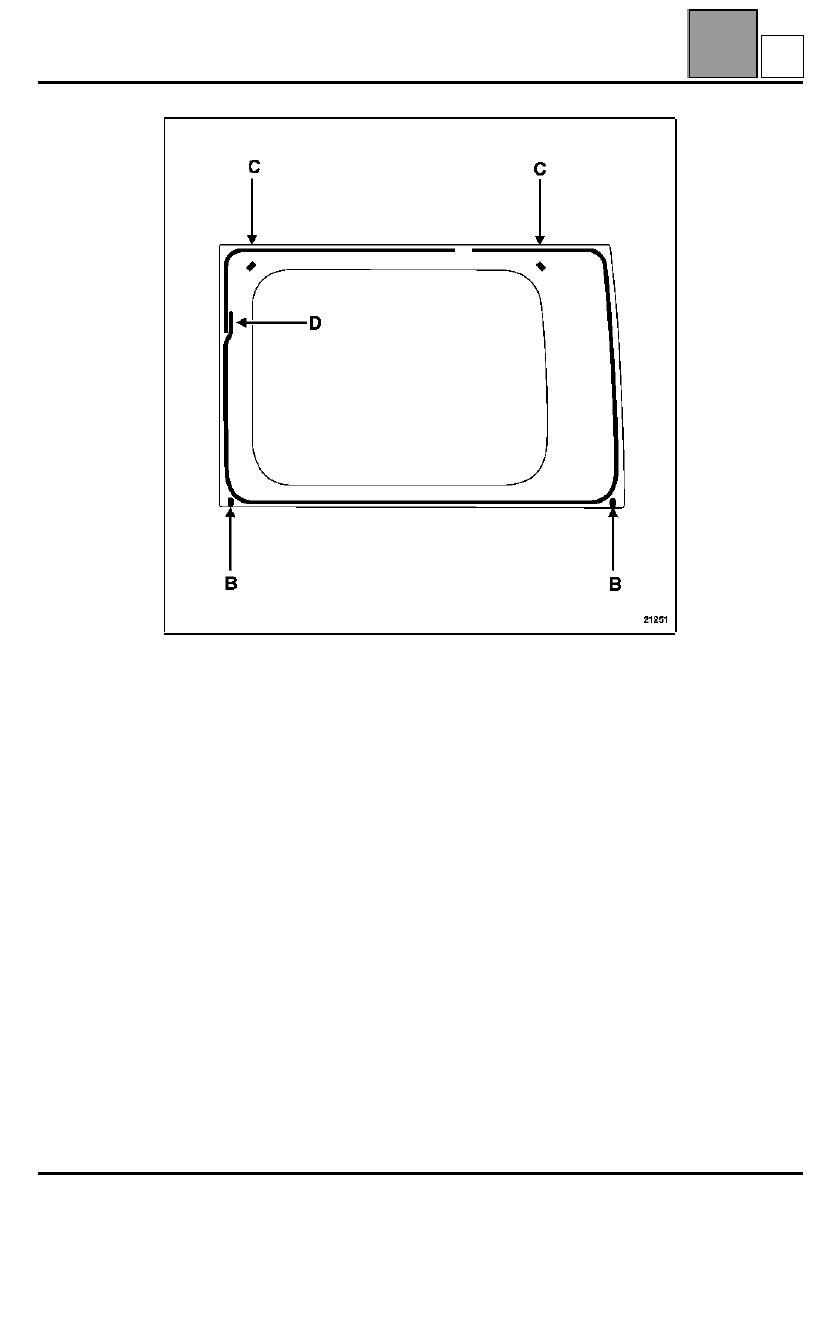

Instalar las dos calas seccionables (B) en el panel de la aleta.

Pegar las dos calas adhesivas (C) en el canto del panel de aleta.

Respetar el emplazamiento del racor (D) del cordón de cola.

Colocar el cristal a fondo contra las calas (B).

CRISTALES

Cristal del panel de aleta trasera

54-12

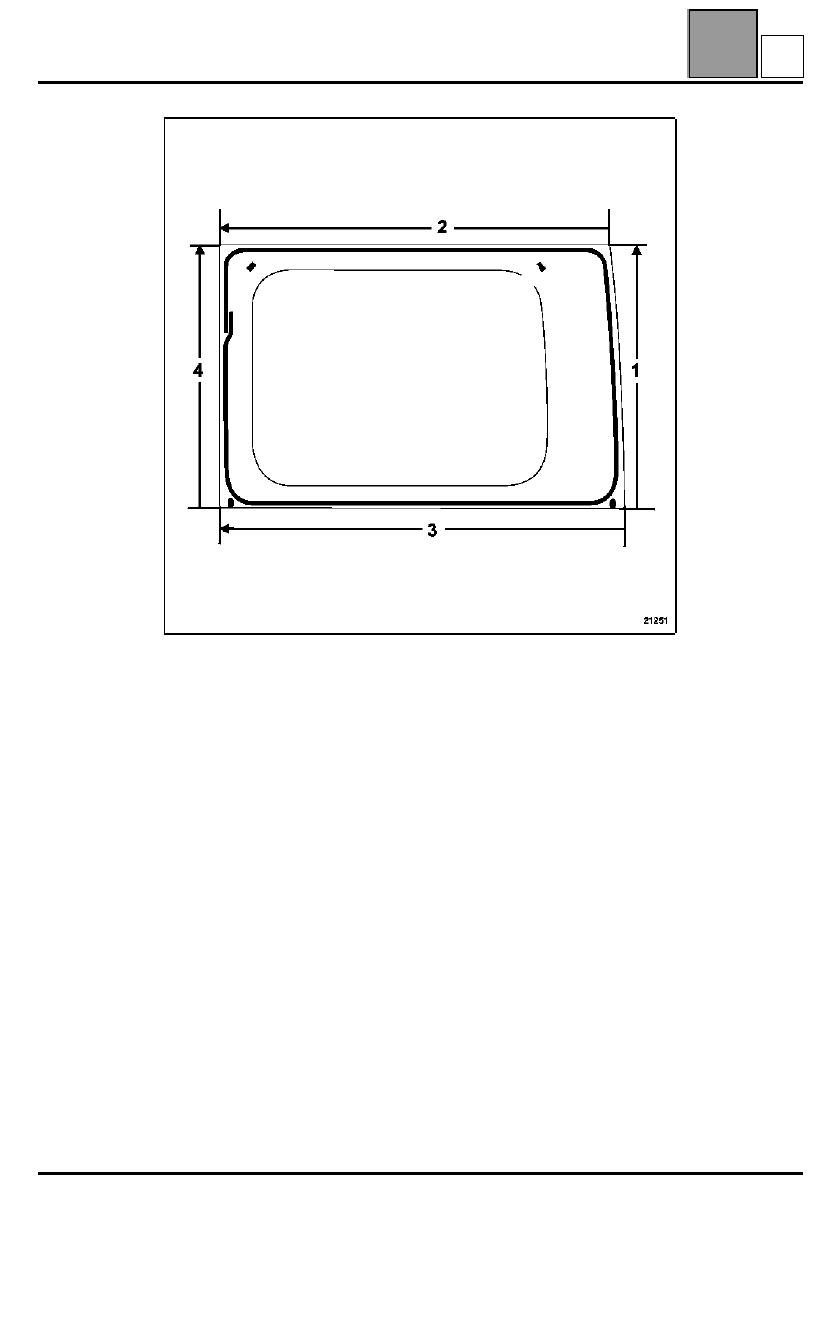

Cortar el cordón de cola (zona 1), de abajo hacia arriba y en (zona 2) de la
parte delantera hacia la parte trasera del vehículo.

Volver al punto de pinchado (A).

Cortar el cordón de cola (zona 3) de la parte delantera hacia la parte trasera
del vehículo y en (zona 4) de abajo hacia arriba.

REPOSICIÓN

Para la preparación de las superficies y el pegado, consultar la nota
técnica 560 A.
