CRISTALES

Cristal del panel de aleta trasera

54-13

PARTICULARIDAD: versión LH2 (largo)

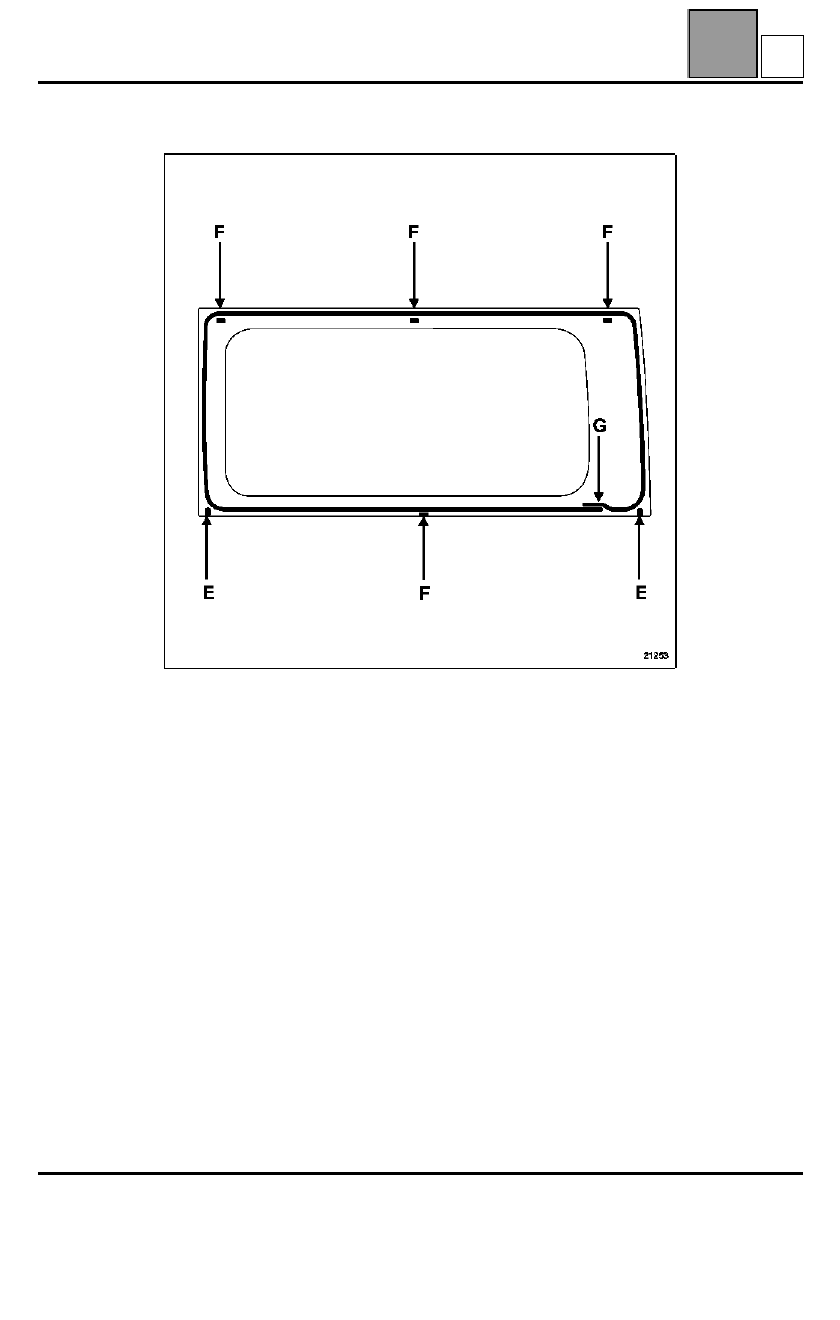

Instalar las dos calas(E) en el panel de la aleta.

Pegar las cinco calas adhesivas (F) en el canto del panel de aleta.

Respetar el emplazamiento del racor (G) del cordón de cola.

Colocar el cristal a fondo contra las calas (E).

CRISTALES

Cristal del panel de aleta trasera

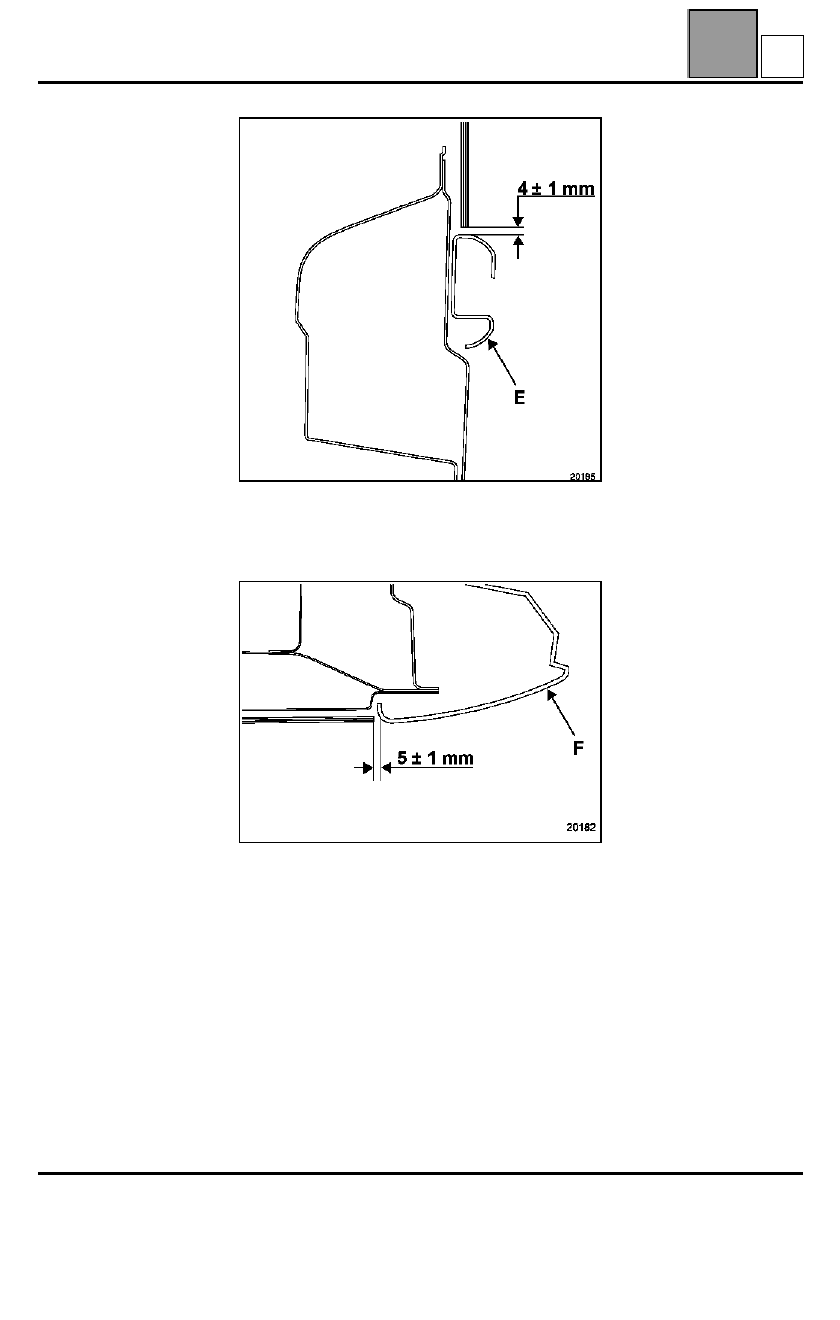

Repartir los juegos de aspecto:
– (E) raíl de la puerta lateral deslizante,

– (F) protector de esquina superior trasera.

Tras haber reglado los juegos de aspecto, sujetar el
cristal utilizando cinta de enmascarar durante el
tiempo de secado de la cola.

54-14

CRISTALES

Cristal de la puerta del maletero

54-15

Cristal de la puerta del maletero

PREPARACIÓN ANTES DEL RECORTE utilizando
el hilo trenzado

Extraer los brazos del limpiaparabrisas.

Proteger (cinta de protección 77 11 171 708) el cerco
exterior del cristal.

EXTRACCIÓN: dos operarios

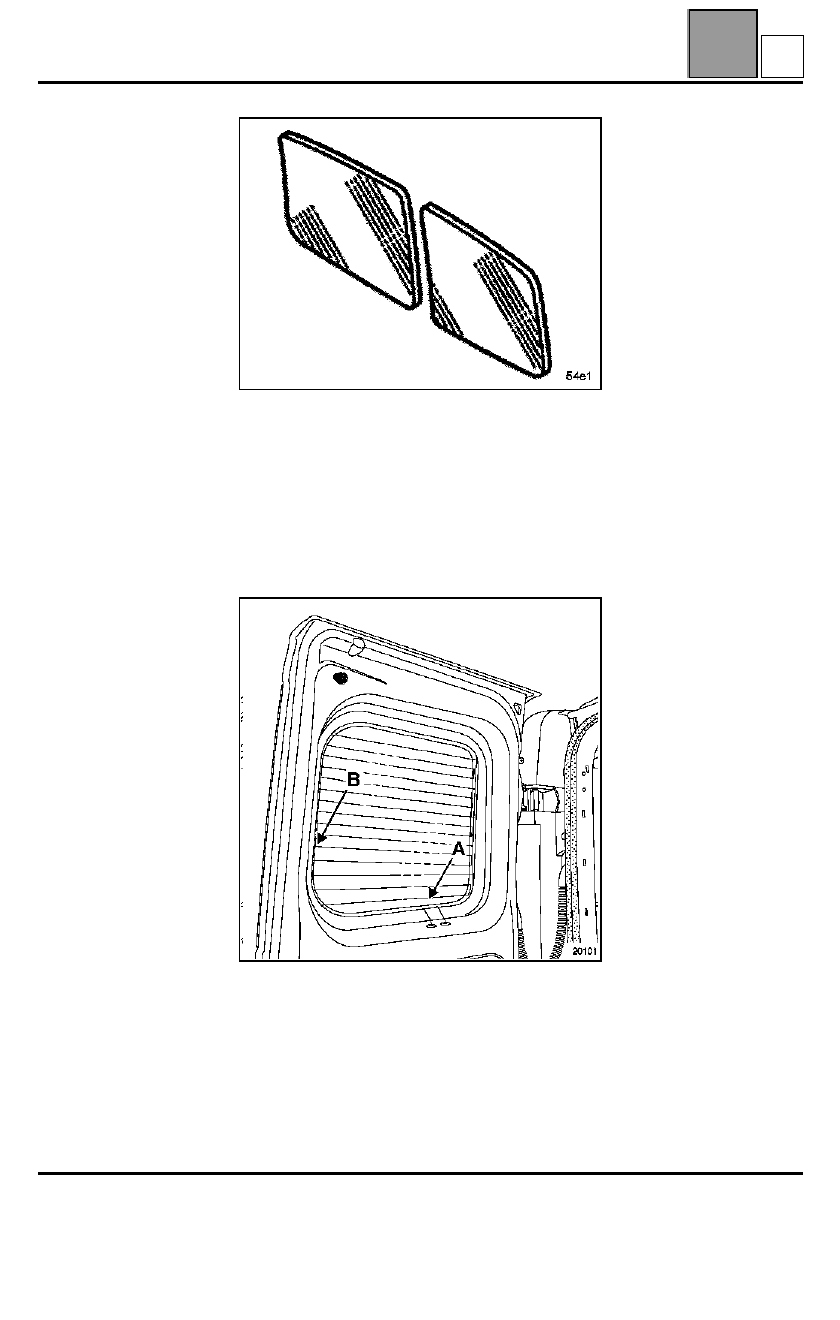

Desconectar los conectores de deshielo (A).

Mediante la aguja pasa-cables, por el interior del
vehículo, perforar el cordón de cola en (B).

Cortar el cordón de cola.

CRISTALES

Cristal de la puerta del maletero

54-16

REPOSICIÓN

Para la preparación de las superficies y el pegado, consultar la nota
técnica 560 A.

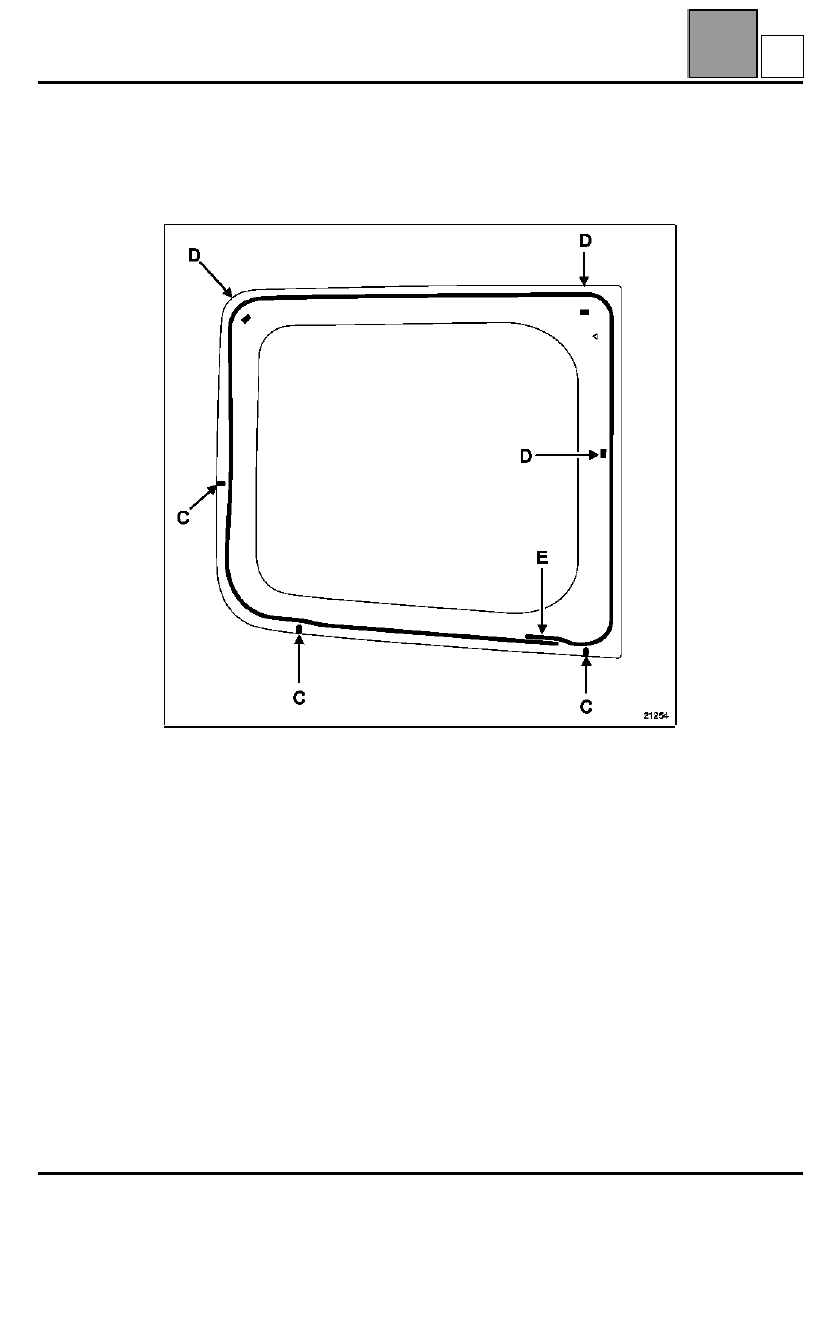

Instalar las tres calas (C) en el panel de la puerta.

Pegar las tres calas adhesivas (D) en el canto del panel de la puerta.

Respetar el emplazamiento del racor (E) del cordón de cola.

Colocar el cristal a fondo contra las calas (C).
