GUARNECIDO INTERIOR DE CARROCERÍA

Moqueta del piso delantero

71

71-10

Moqueta del piso delantero

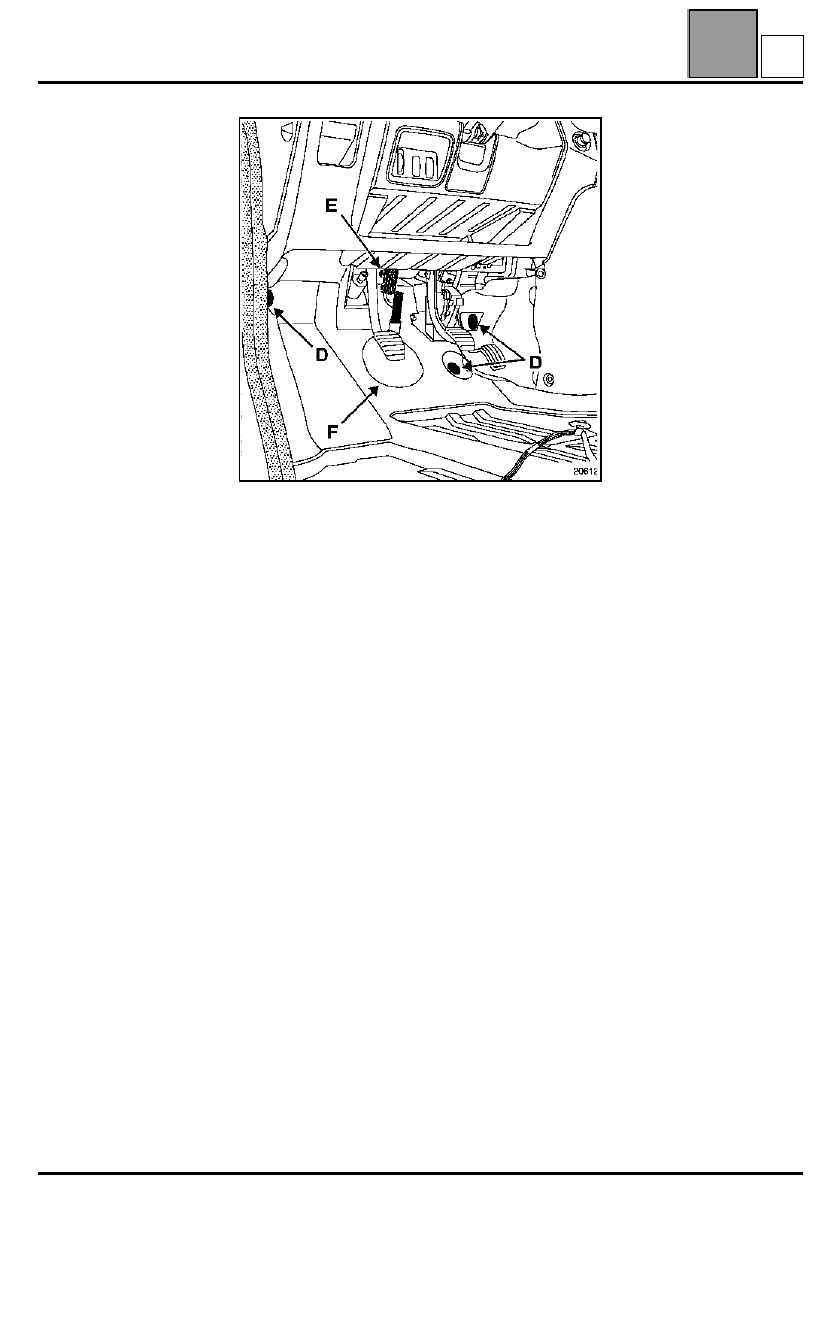

Sacar parcialmente la junta de entrada de la puerta.

Extraer:
– las tres grapas (D),
– las dos fijaciones (E) de la columna de dirección y

después desacoplar ésta,

– el fuelle de estanquidad (F),
– la moqueta de la cabina, teniendo la precaución de

liberar el recorte que rodea la columna de dirección.

I

GUARNECIDO INTERIOR DE CARROCERÍA

Moqueta del piso delantero

71

71-11

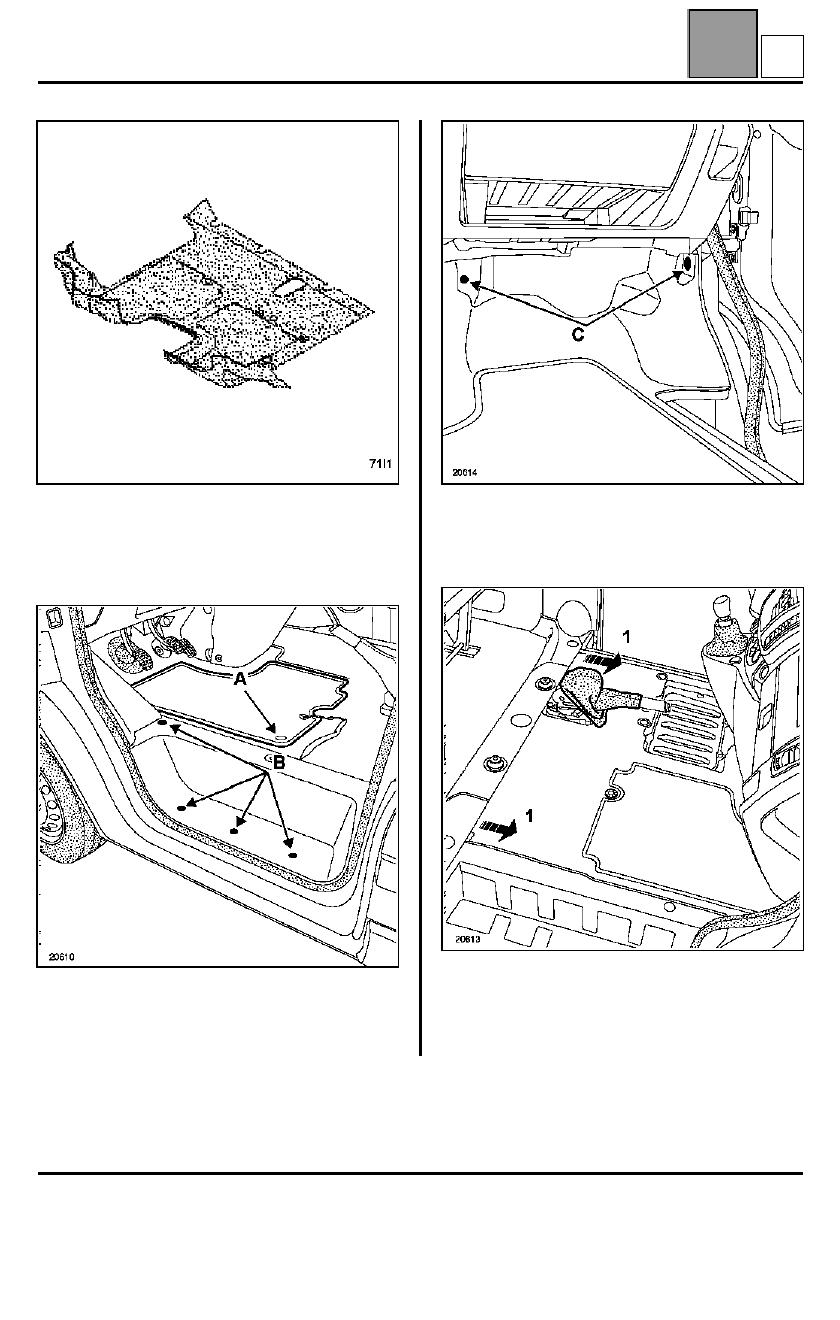

EXTRACCIÓN

Extraer:
– los asientos delanteros,

– la moqueta (A) del compartimiento de la batería,
– las fijaciones del peldaño (B), después sacar éste.

Sacar parcialmente la junta de entrada de la puerta.

Extraer las dos grapas (C).

Soltar el fuelle de la palanca del freno de mano.

Liberar la moqueta en (1) de los guarnecidos inferiores
y después de la palanca del freno de mano.

I

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta delantera

72

72-1

172

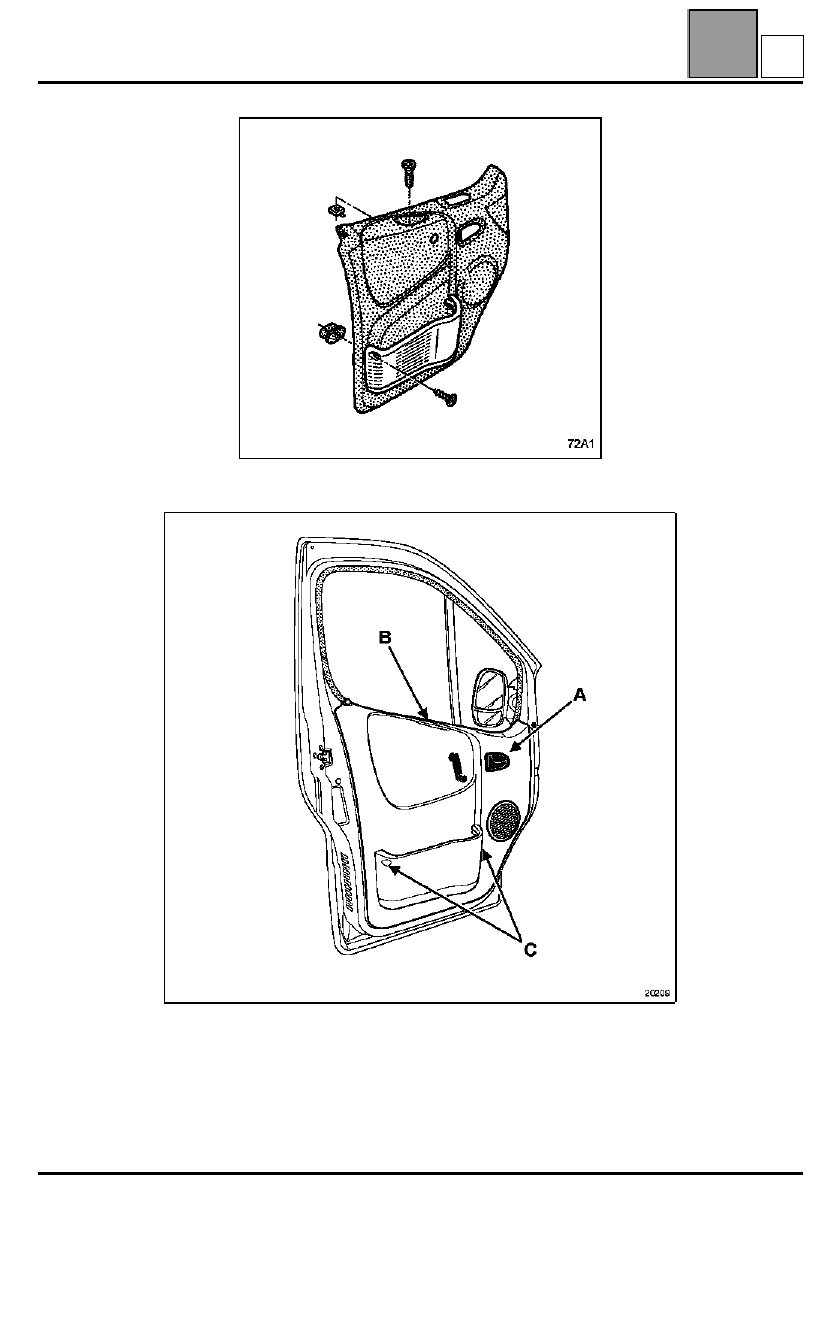

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta delantera

  EXTRACCIÓN

Extraer:
– el tornillo de fijación (A) y después el mando de apertura interior,
– el tornillo de fijación (B) del asa de tiro,
– los tornillos de fijación (C),
– la manivela del elevalunas.

Desclipsar el panel.

A

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta delantera

72

72-2

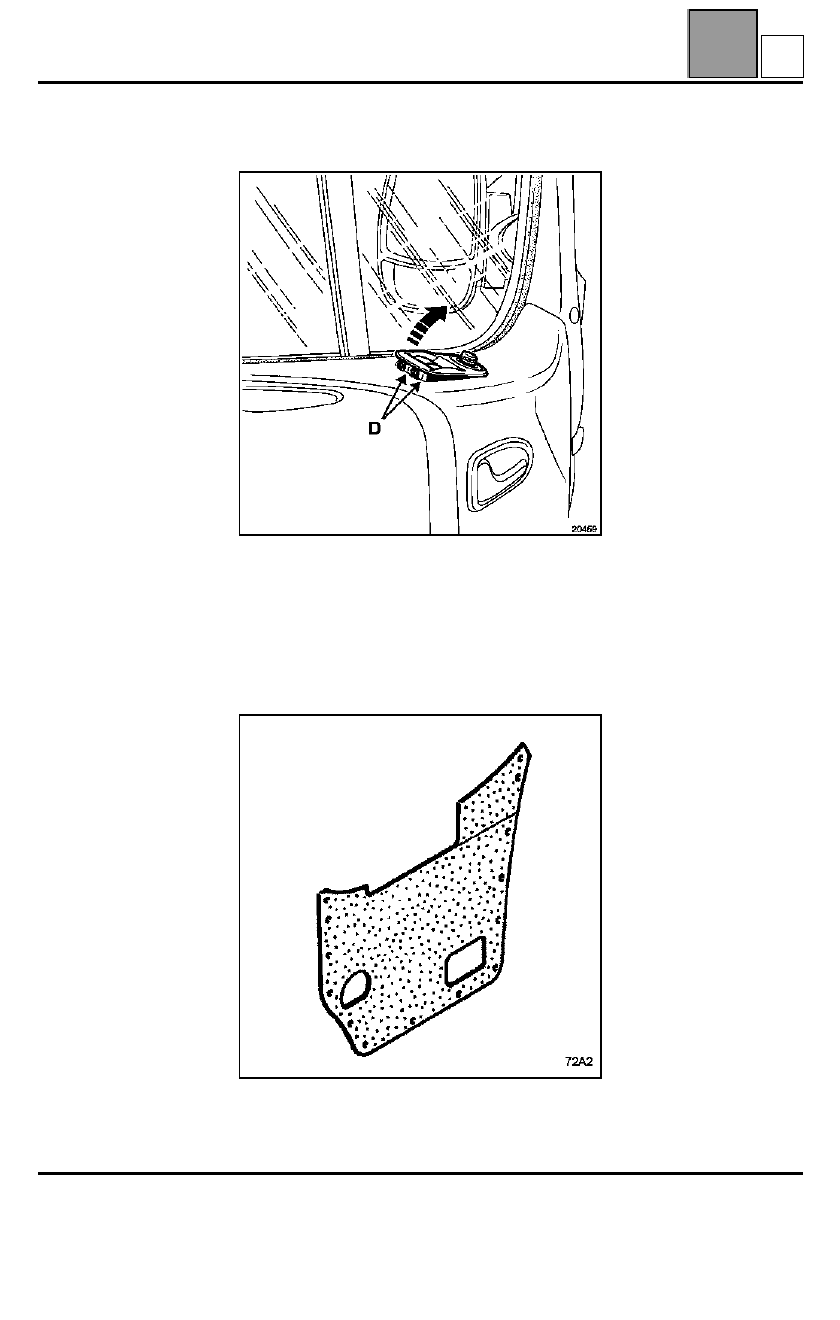

PARTICULARIDADES para las versiones
equipadas de un elevalunas eléctrico

Extraer el mando del elevalunas en (D).

Desconectar los conectores.

Desclipsar el panel.

REPOSICIÓN

Sustituir sistemáticamente la película protectora
autoadhesiva tras cada extracción de éste.

A
