MECANISMOS DE ABRIENTES LATERALES

Deslizaderas y carritos de la puerta lateral deslizante

51

51-25

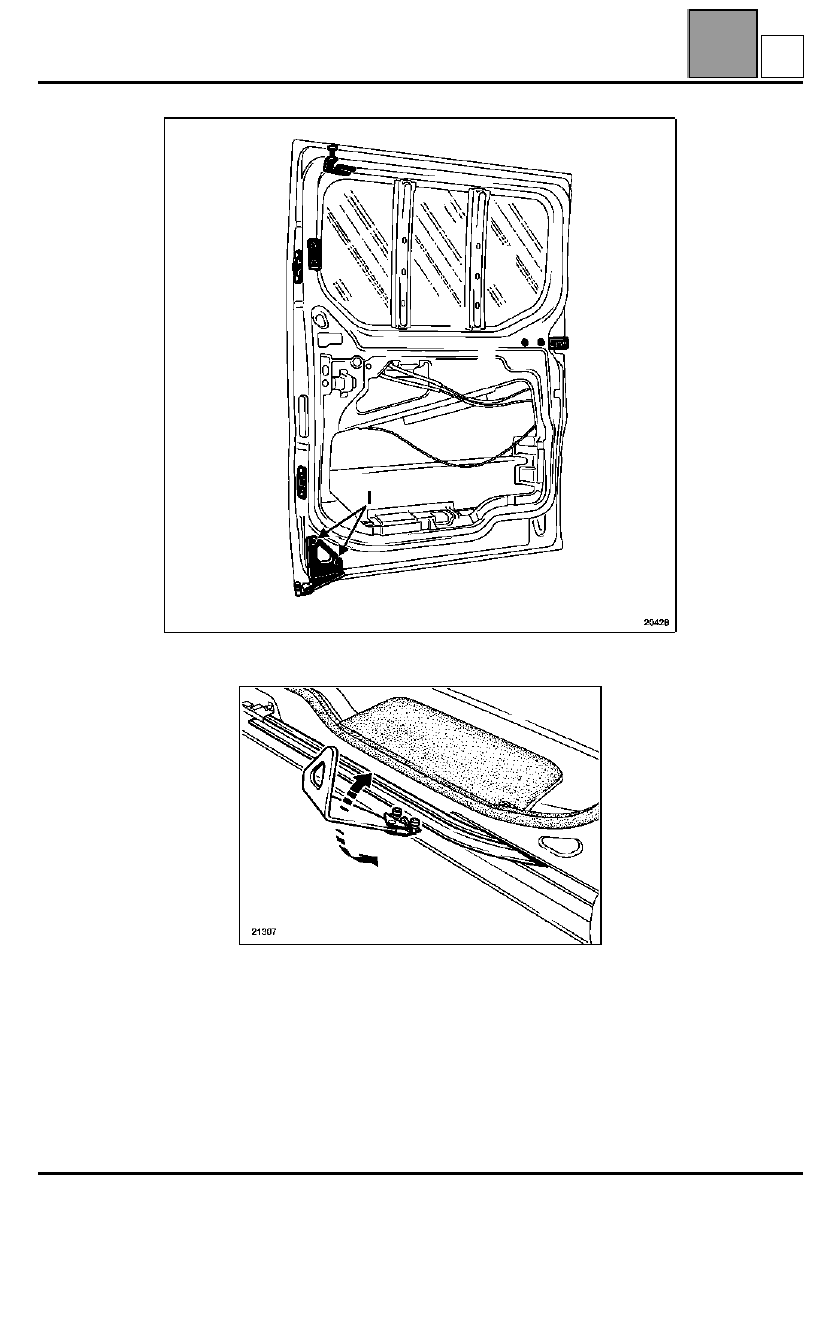

– los dos tornillos de fijación (I) del carrito inferior.

Separar ligeramente la puerta y sacar el carrito.

REPOSICIÓN

Para el reglaje de la puerta lateral deslizante,
consultar el capítulo 47.

H

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura exterior de las puertas de carga

52

152

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura exterior de las puertas de carga

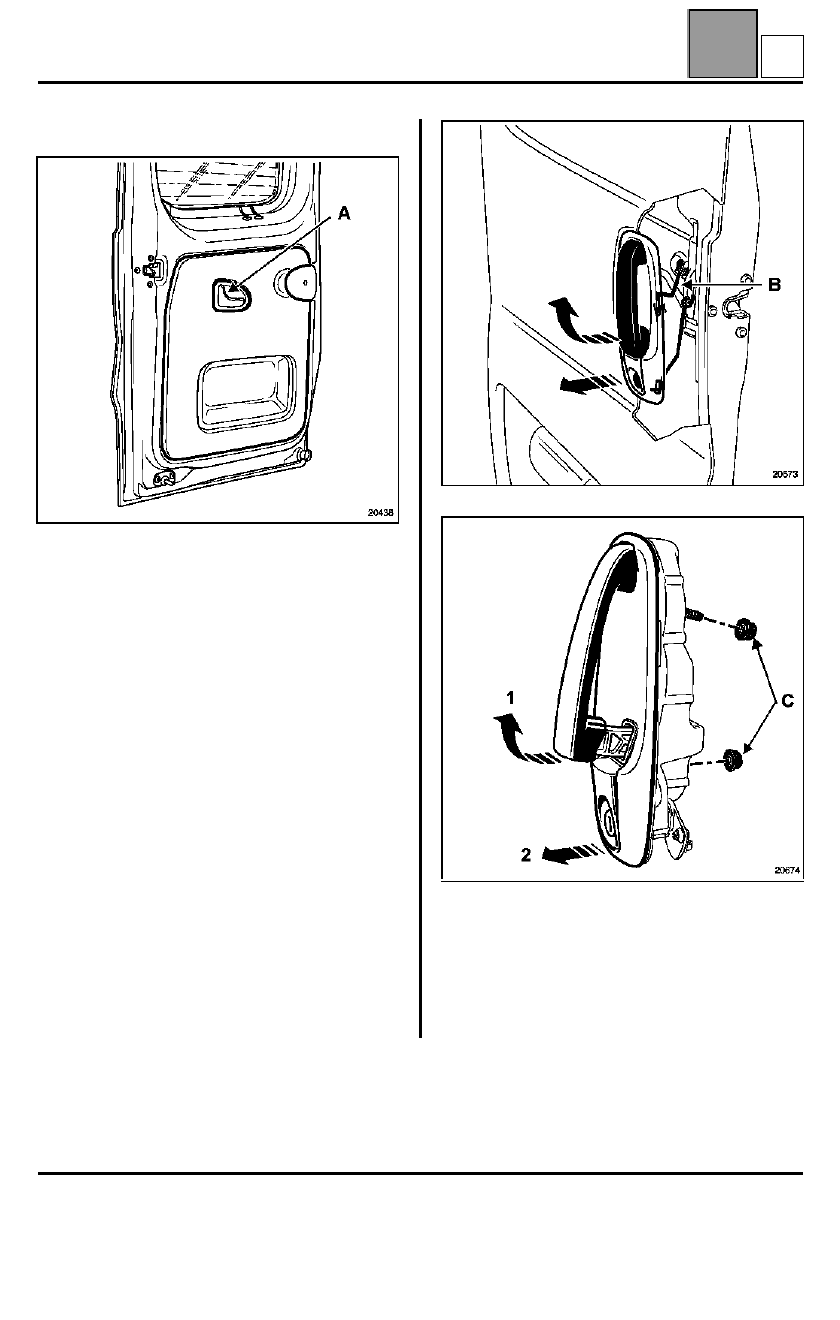

EXTRACCIÓN

Extraer:
– el tornillo de fijación (A),
– el mando de apertura interior.

Con la pinza de desgrapar, soltar el guarnecido de la
puerta.

Extraer:
– la varilla del mando de apertura (B),
– las dos tuercas de fijación (C) del mando de

apertura.

Levantar la empuñadura (1) y sacar el mando de
apertura exterior (2).

52-1

A

MECANISMOS DE ABRIENTES NO LATERALES

Cerradura de la puerta trasera de carga

52

52-2

Cerradura de la puerta trasera de carga

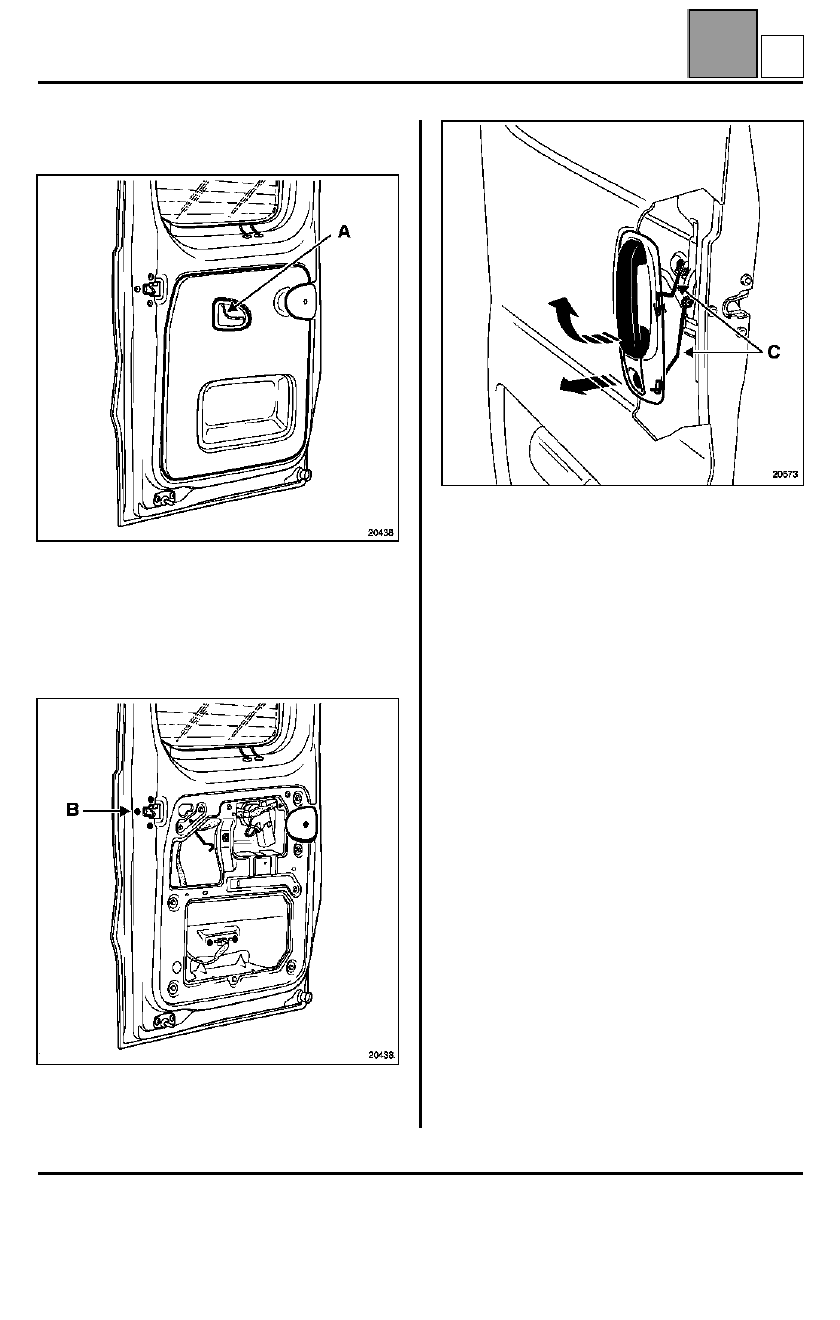

EXTRACCIÓN de la cerradura de la puerta trasera
izquierda

Extraer:
– el tornillo de fijación (A),
– el mando de apertura interior.

Con la pinza de desgrapar, desclipsar el panel del
guarnecido.

Extraer:
– los tres tornillos de fijación (B) de la cerradura,

– las varillas del mando de apertura y del bombín (C),
– la cerradura.

B

MECANISMOS DE ABRIENTES NO LATERALES

Cerradura de la puerta trasera de carga

52

52-3

EXTRACCIÓN

 de las cerraduras de la puerta

trasera derecha

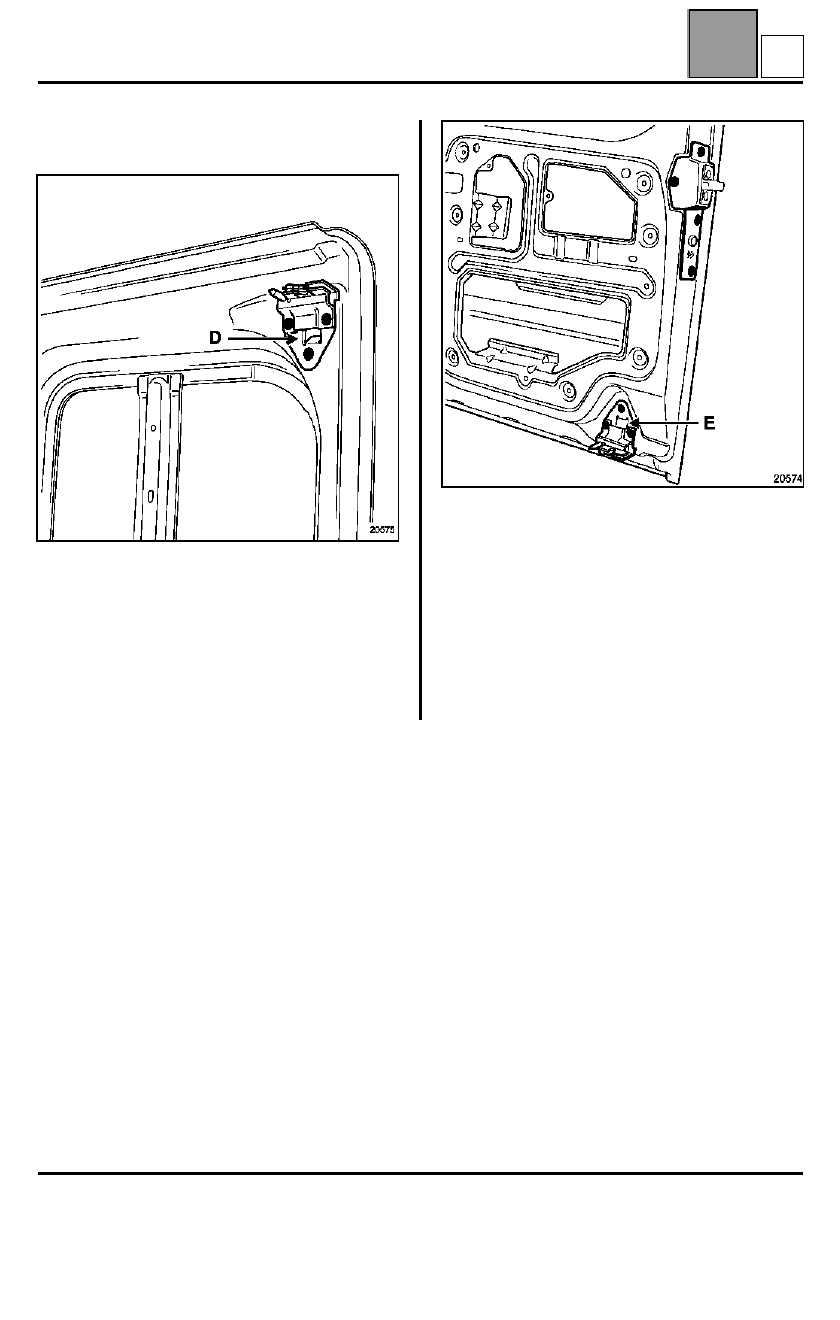

Con un destornillador plano soltar el freno de
funda (D).

Quitar los tres tornillos de fijación de la cerradura
superior.

Sacar ligeramente la cerradura para extraer la bola de
freno del cable.

Con un destornillador plano soltar el freno de
funda (E).

Quitar los tres tornillos de fijación de la cerradura
inferior.

Sacar ligeramente la cerradura para extraer la bola de
freno del cable.
