Renault Trafic II. Manual - parte 183

MECANISMOS DE ABRIENTES LATERALES

Bombín de la puerta lateral deslizante

51

51-17

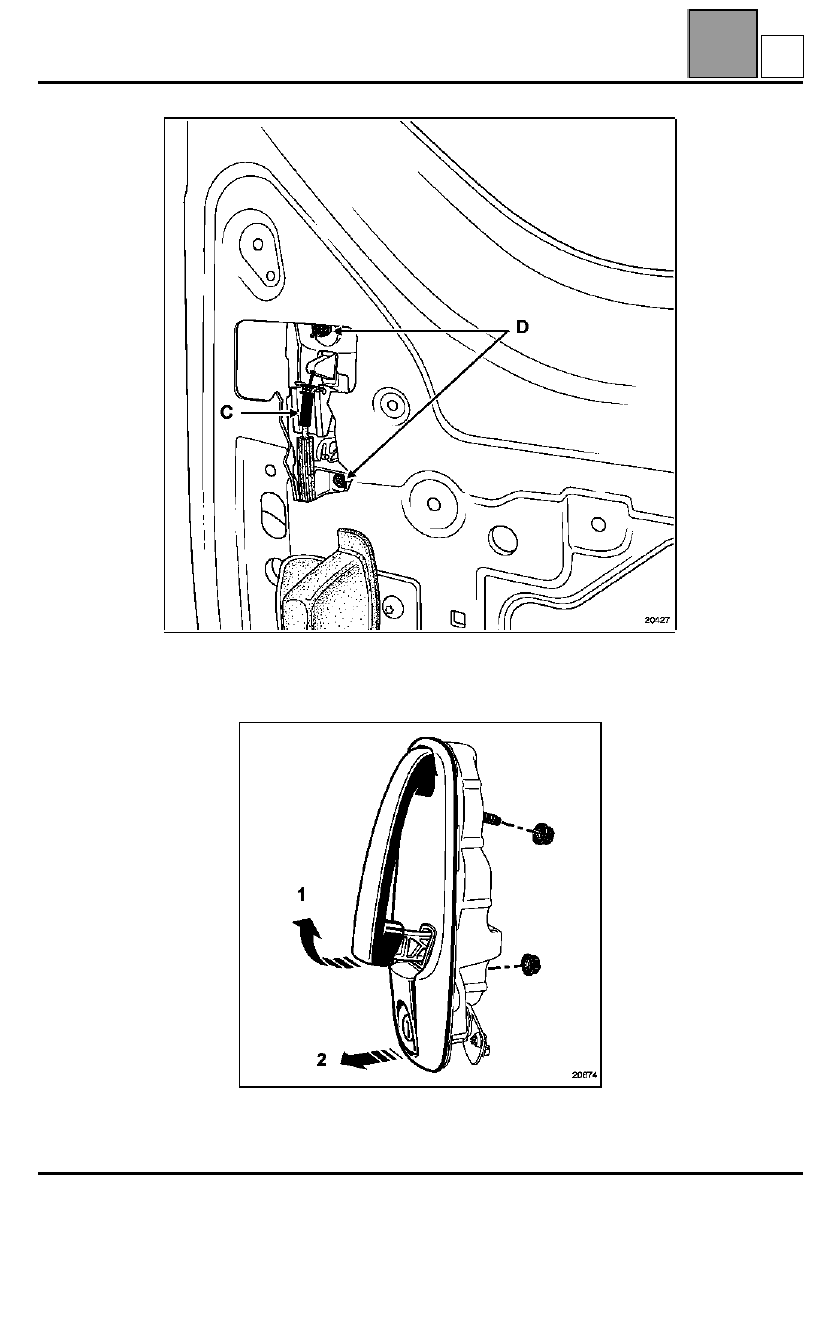

Extraer:
– el cable (C) del mando de apertura exterior,
– las dos tuercas de fijación (D),

– el mando de apertura (1) y (2).

G

MECANISMOS DE ABRIENTES LATERALES

Bombín de la puerta lateral deslizante

51

51-18

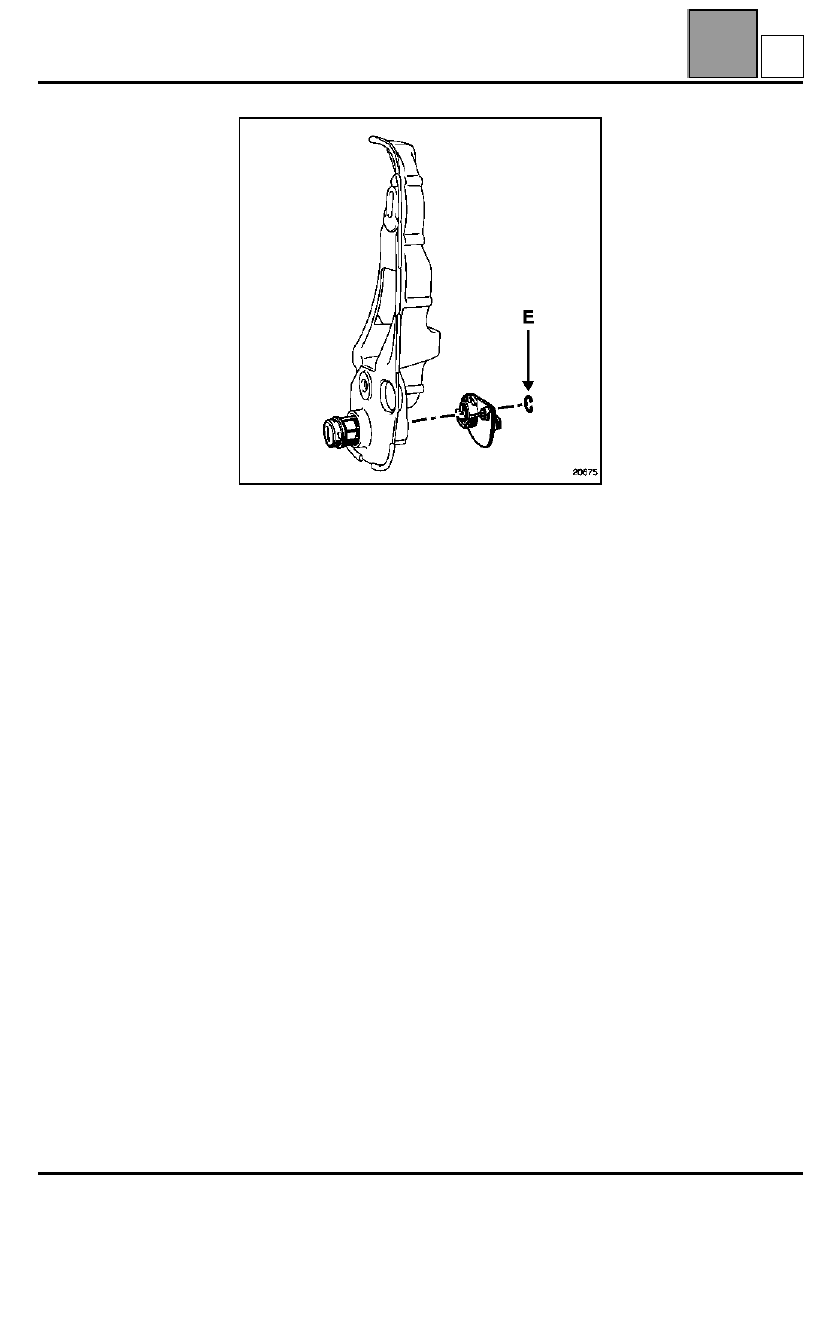

Extraer el circlips (E).

Sacar el bombín.

G

MECANISMOS DE ABRIENTES LATERALES

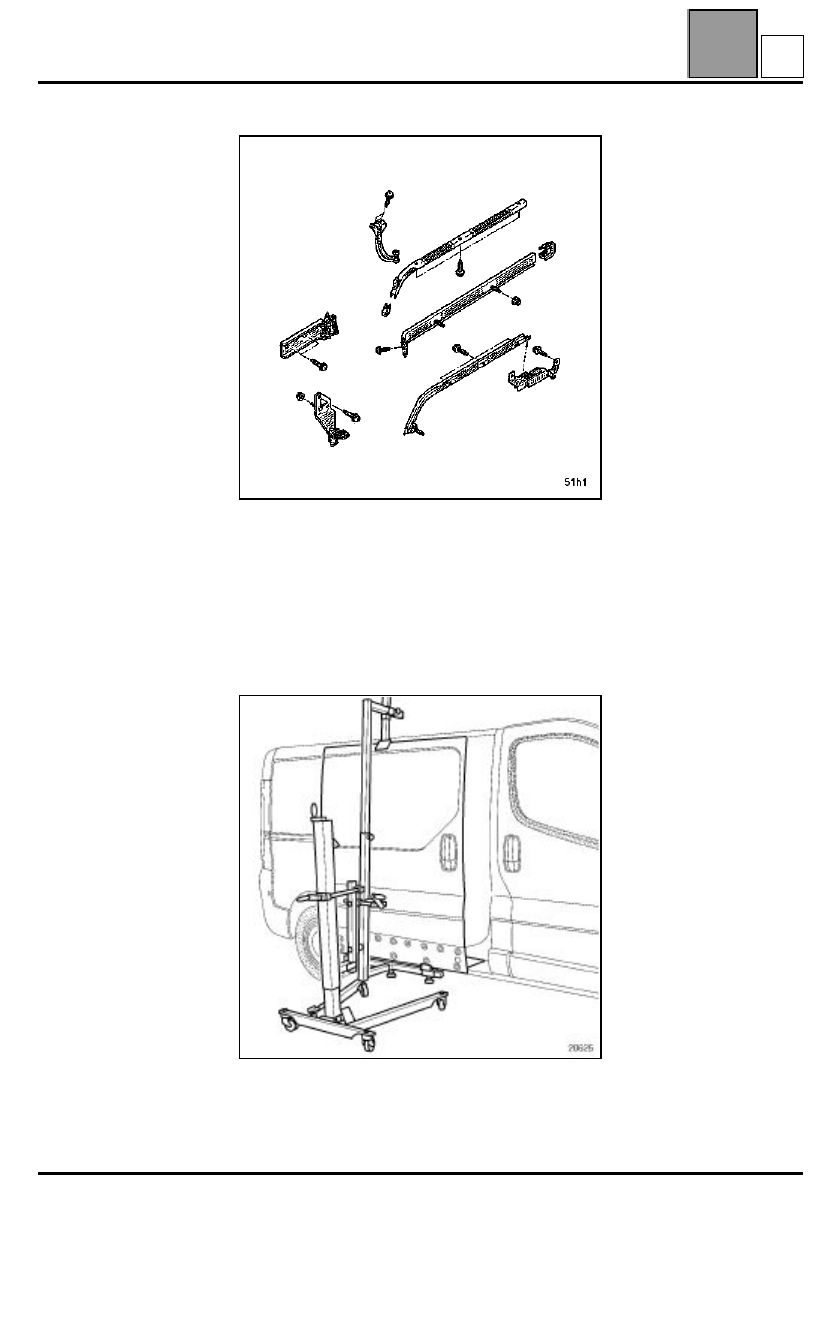

Deslizaderas y carritos de la puerta lateral deslizante

51

151

MECANISMOS DE ABRIENTES LATERALES

Deslizaderas y carritos de la puerta lateral deslizante

Esta operación puede efectuarse sola mediante el útil
de soporte de la puerta.

N

°

 de homologación Renault: 661 000

Proveedor: Z INTERNATIONAL
Referencia: SUPO 1

En caso contrario, hará falta un operario más para
sujetar la puerta.

51-19

H

MECANISMOS DE ABRIENTES LATERALES

Deslizaderas y carritos de la puerta lateral deslizante

51

51-20

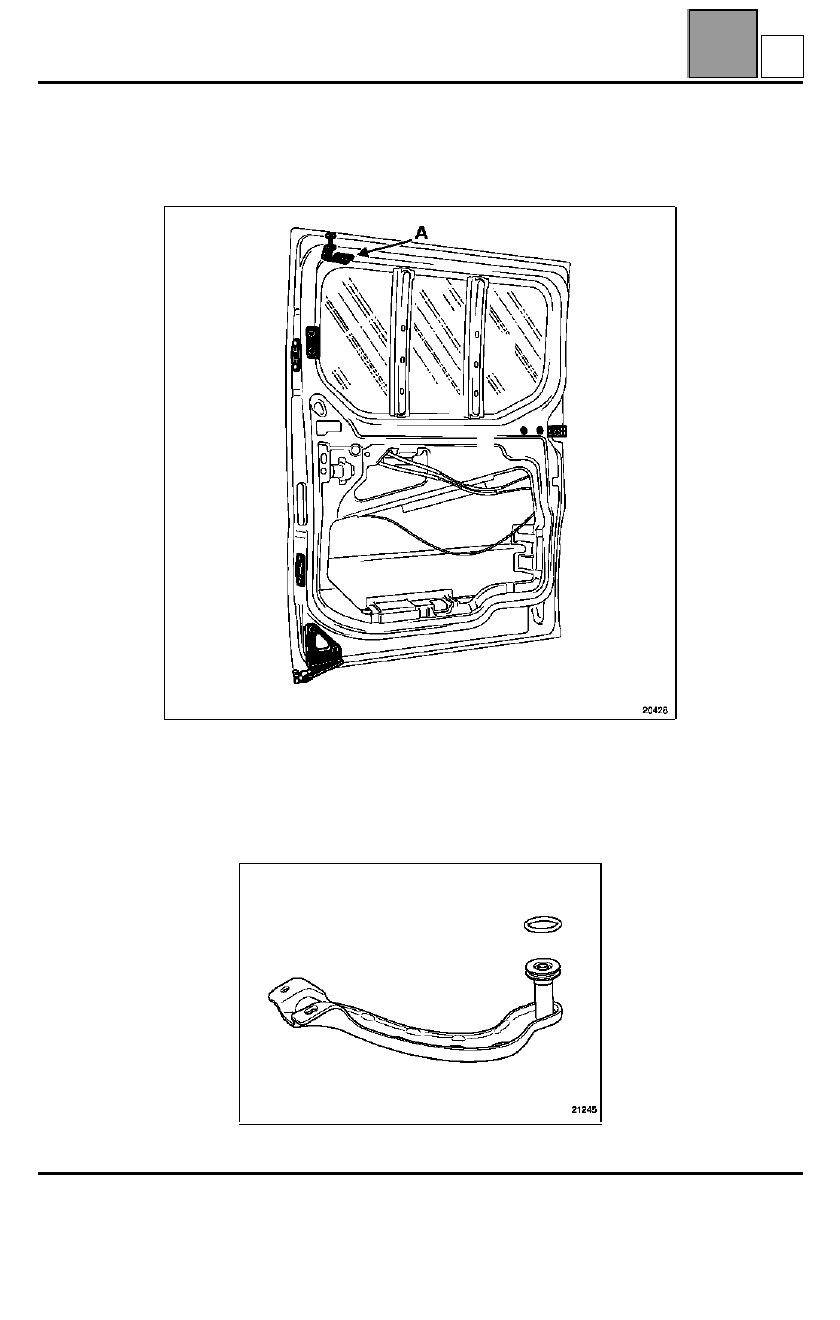

Quitar los dos tornillos de fijación (A) del brazo
superior (T30).

Hacer deslizar éste hacia la parte trasera del vehículo,
separar ligeramente el guarnecido del raíl superior
(según equipamiento) y después sacar el brazo.

Cambiar la junta del rodillo de guiado si es necesario.

EXTRACCIÓN DEL BRAZO Y DEL RAÍL SUPERIORES

PARTICULARIDADES
Esta operación puede efectuarse con la puerta cerrada sin ayuda del útil de
soporte de la puerta.

H
