MECANISMOS DE ABRIENTES LATERALES

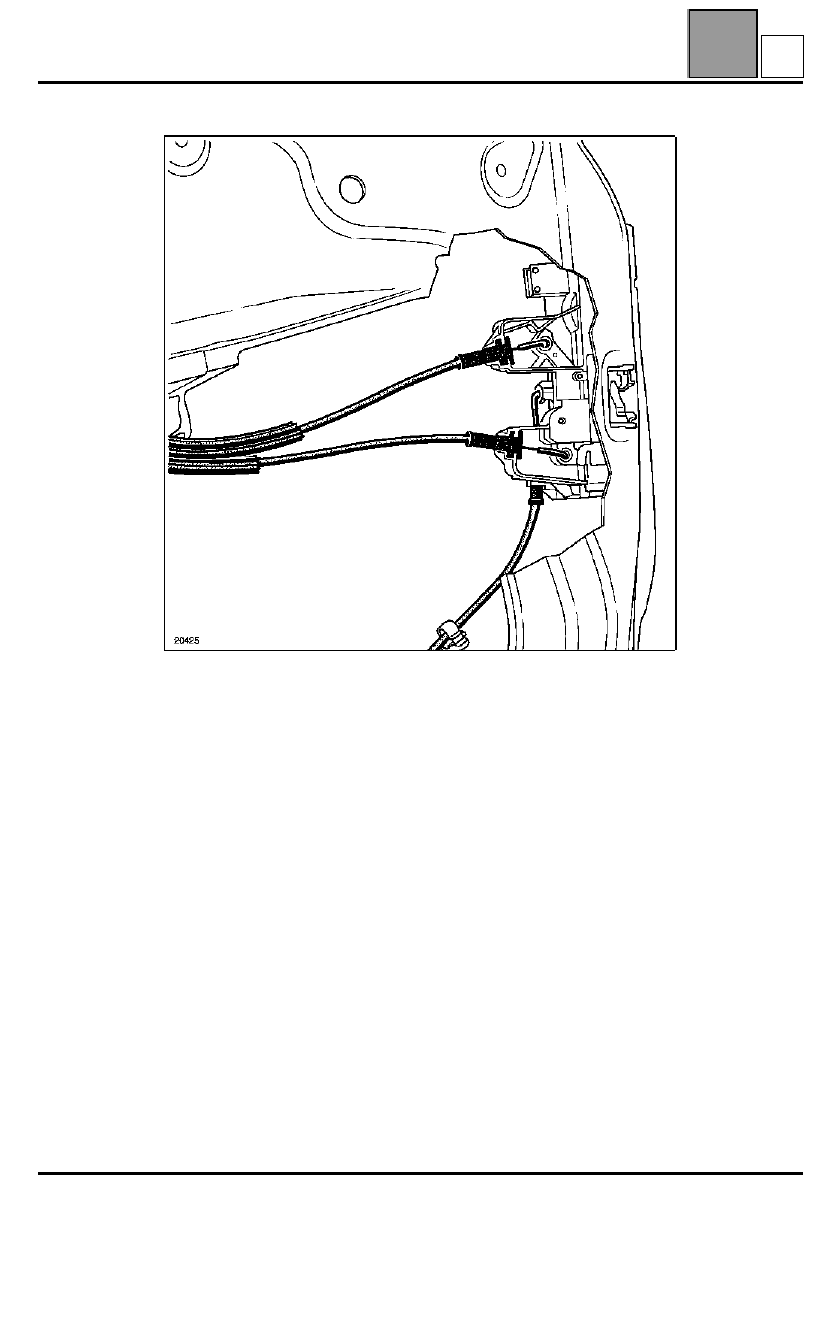

      Cerradura y mando de apertura interior de la puerta lateral deslizante

Quitar los tres tornillos de fijación de la cerradura.

Sacar el conjunto cerradura, cables, mando de apertura interior.

E

MECANISMOS DE ABRIENTES LATERALES

Mando de apertura exterior de la puerta lateral deslizante

51

51-14

Mando de apertura exterior de la puerta lateral deslizante

EXTRACCIÓN

Tras haber extraído el guarnecido de la puerta (capítulo 72-B),

extraer:

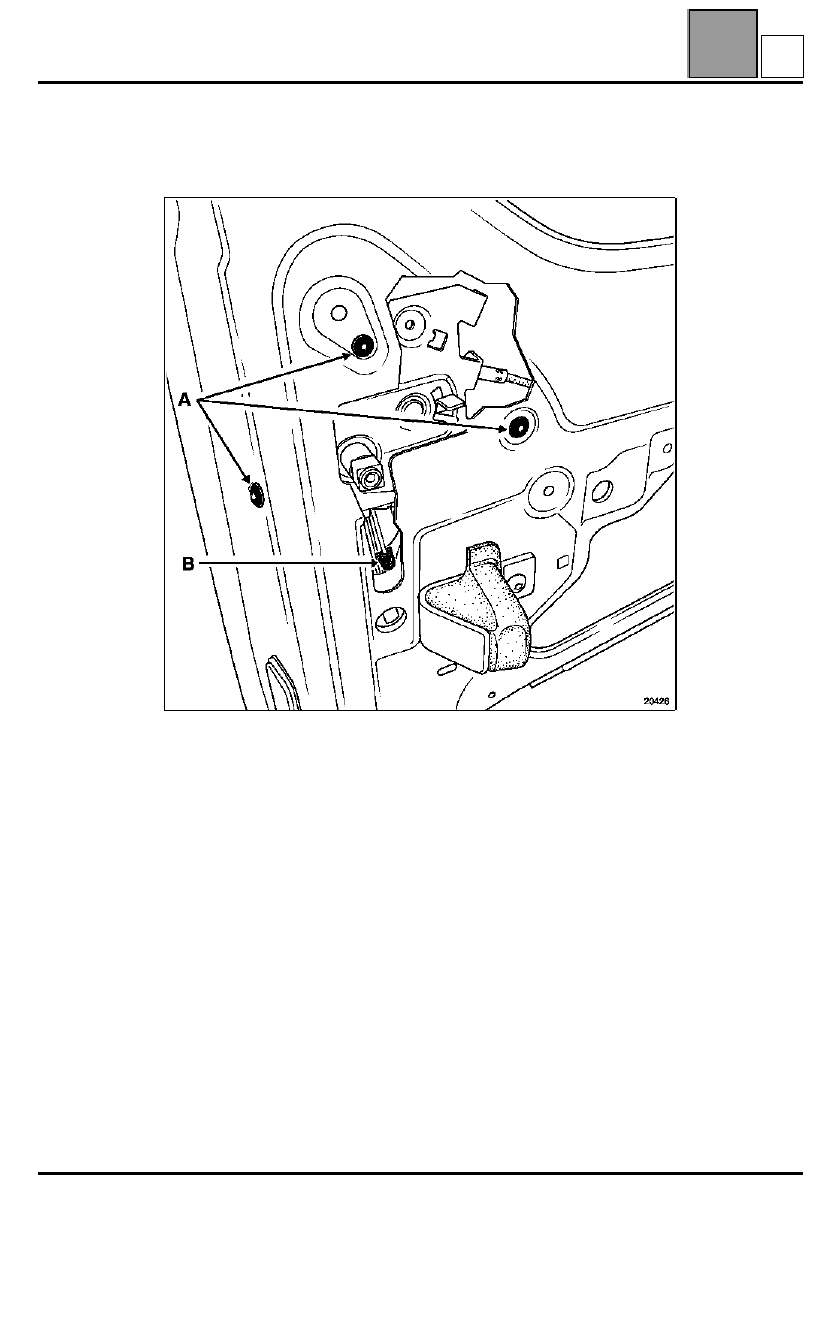

– los tres tornillos de fijación (A) del mando de la cerradura,
– la varilla (B) del mando del bombín.

Sacar el mando de apertura interior.

F

MECANISMOS DE ABRIENTES LATERALES

Mando de apertura exterior de la puerta lateral deslizante

51

51-15

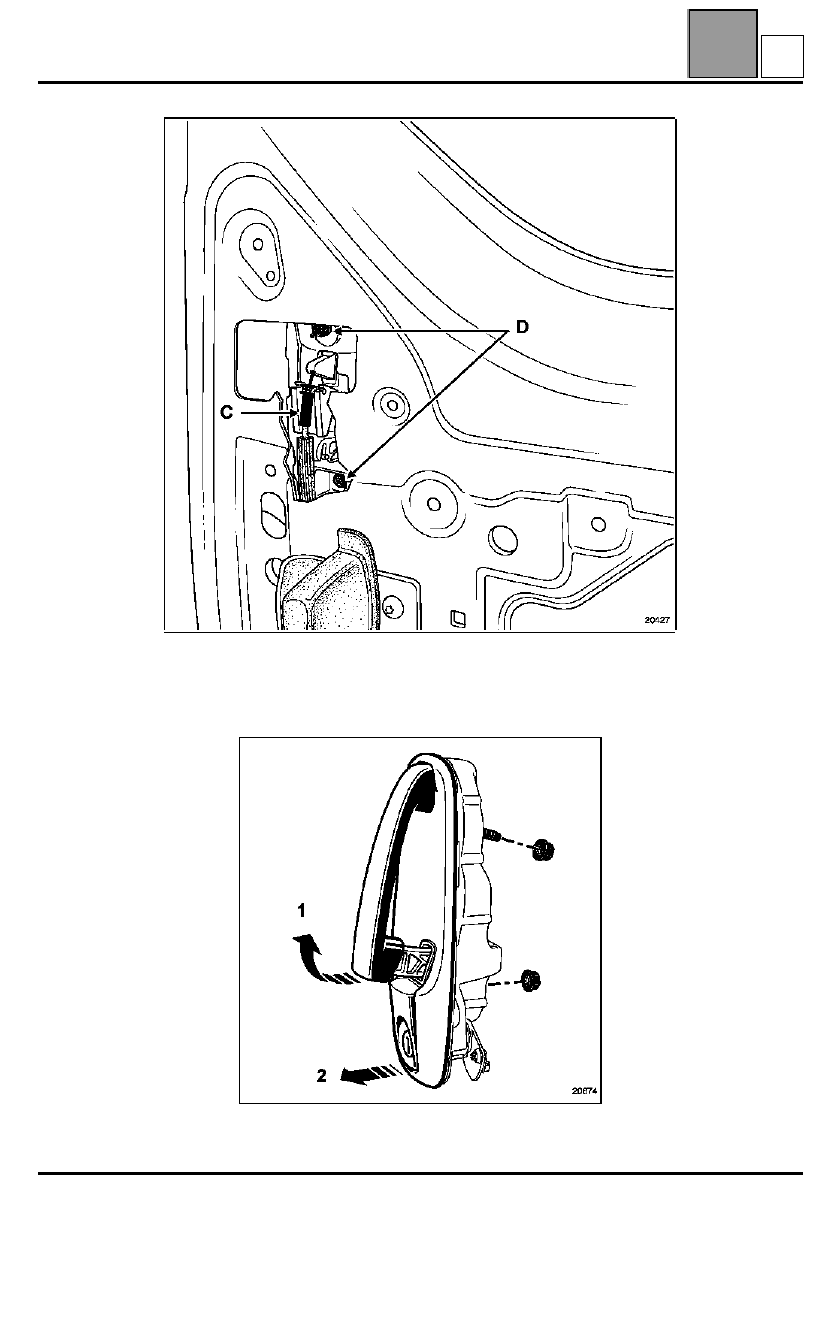

– el mando de apertura (1) y (2).

Extraer:
– el freno de funda (C) del mando de apertura exterior,
– las dos tuercas de fijación (D),

F

MECANISMOS DE ABRIENTES LATERALES

Bombín de la puerta lateral deslizante

51

151

MECANISMOS DE ABRIENTES LATERALES

Bombín de la puerta lateral deslizante

EXTRACCIÓN

Tras haber extraído el guarnecido de la puerta (capítulo 72-B),

extraer:
– los tres tornillos de fijación (A) del mando de la cerradura,
– la varilla (B) del mando del bombín.

Sacar el mando de apertura interior.

51-16

G
