MECANISMOS DE ABRIENTES LATERALES

Bombín de la puerta delantera

51

51-5

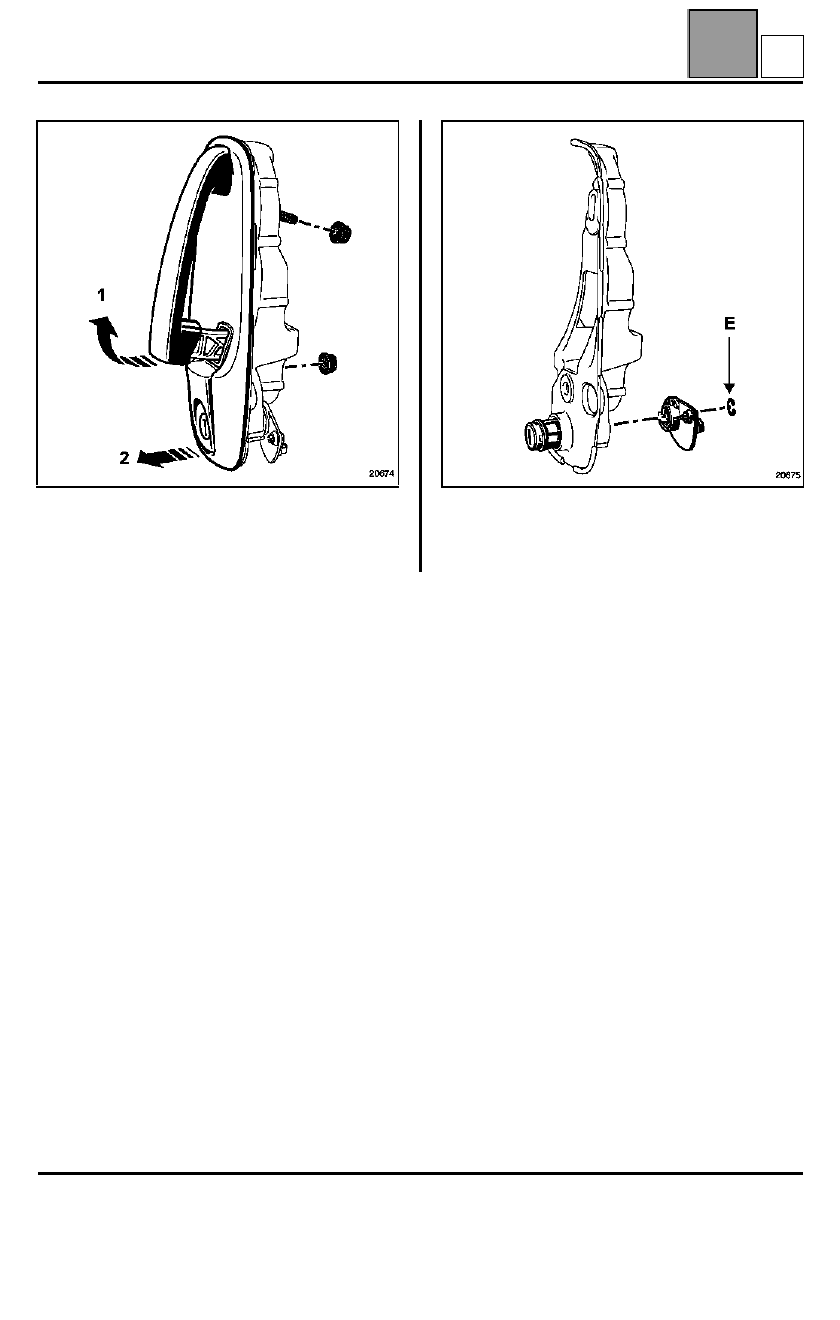

Sacar el mando de apertura exterior (1) y (2).

Extraer el circlips (E).

Sacar el bombín.

B

MECANISMOS DE ABRIENTES LATERALES

Mando de apertura exterior de la puerta delantera

51

151

MECANISMOS DE ABRIENTES LATERALES

Mando de apertura exterior de la puerta delantera

EXTRACCIÓN

Colocar el cristal deslizante en posición alta.

Extraer:
– el guarnecido de la puerta (capítulo 71-A),

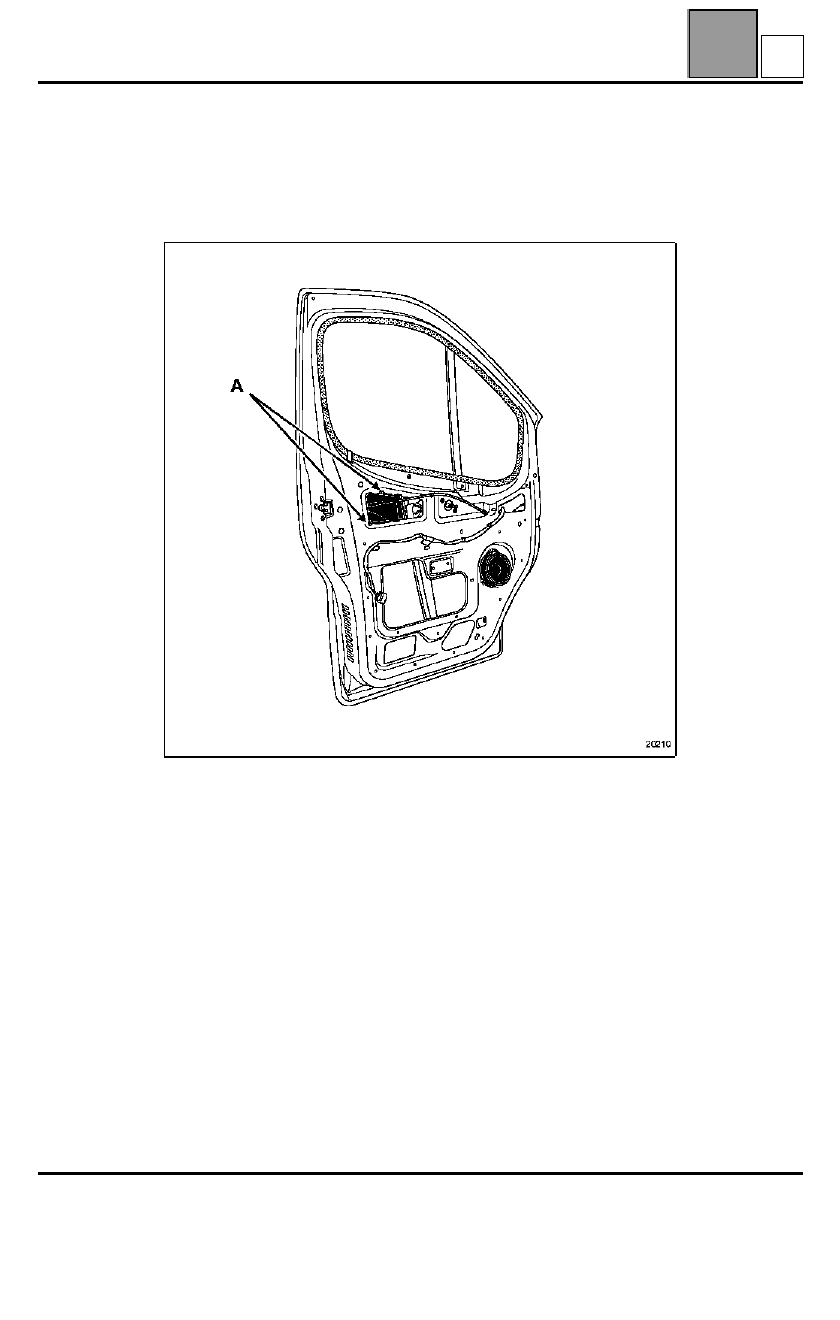

– la tapa de inviolabilidad (A).

51-6

C

MECANISMOS DE ABRIENTES LATERALES

Mando de apertura exterior de la puerta delantera

51

51-7

Extraer:

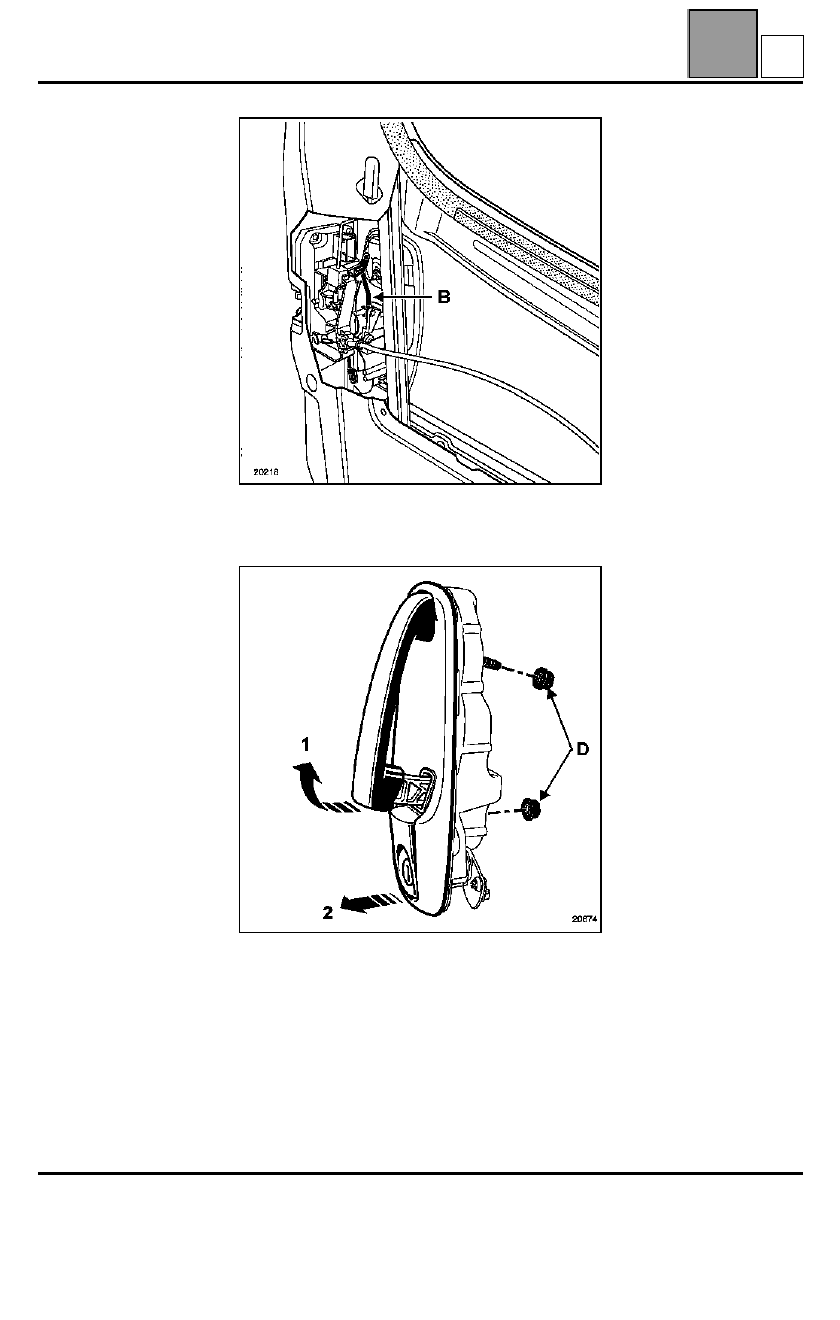

– la varilla del mando de apertura exterior (B),

– las tuercas de fijación (D).

Sacar el mando de apertura (1) y (2).

C

MECANISMOS DE ABRIENTES LATERALES

Elevalunas de la puerta delantera

51

51-8

Elevalunas de la puerta delantera

EXTRACCIÓN (elevalunas manual)

Tras haber extraído el guarnecido de la puerta
(capítulo 71-A), bajar el cristal deslizante para
acceder al retén del eje.

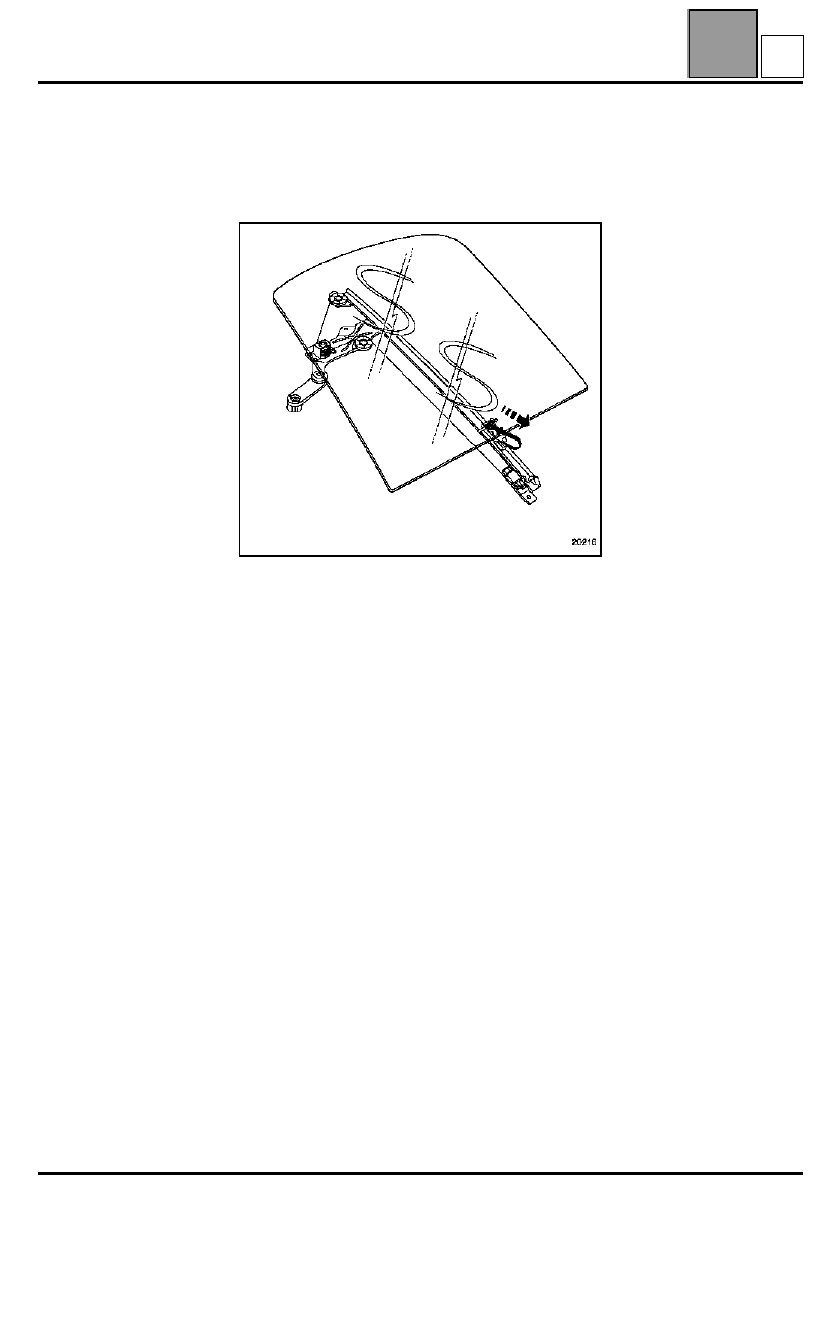

Desclipsar el retén del eje.

D
