Renault Trafic II. Manual - parte 178

ABRIENTES NO LATERALES

Paneles de puerta trasera de carga

48

A

ABRIENTES NO LATERALES

Paneles de puerta trasera de carga

48

48-17

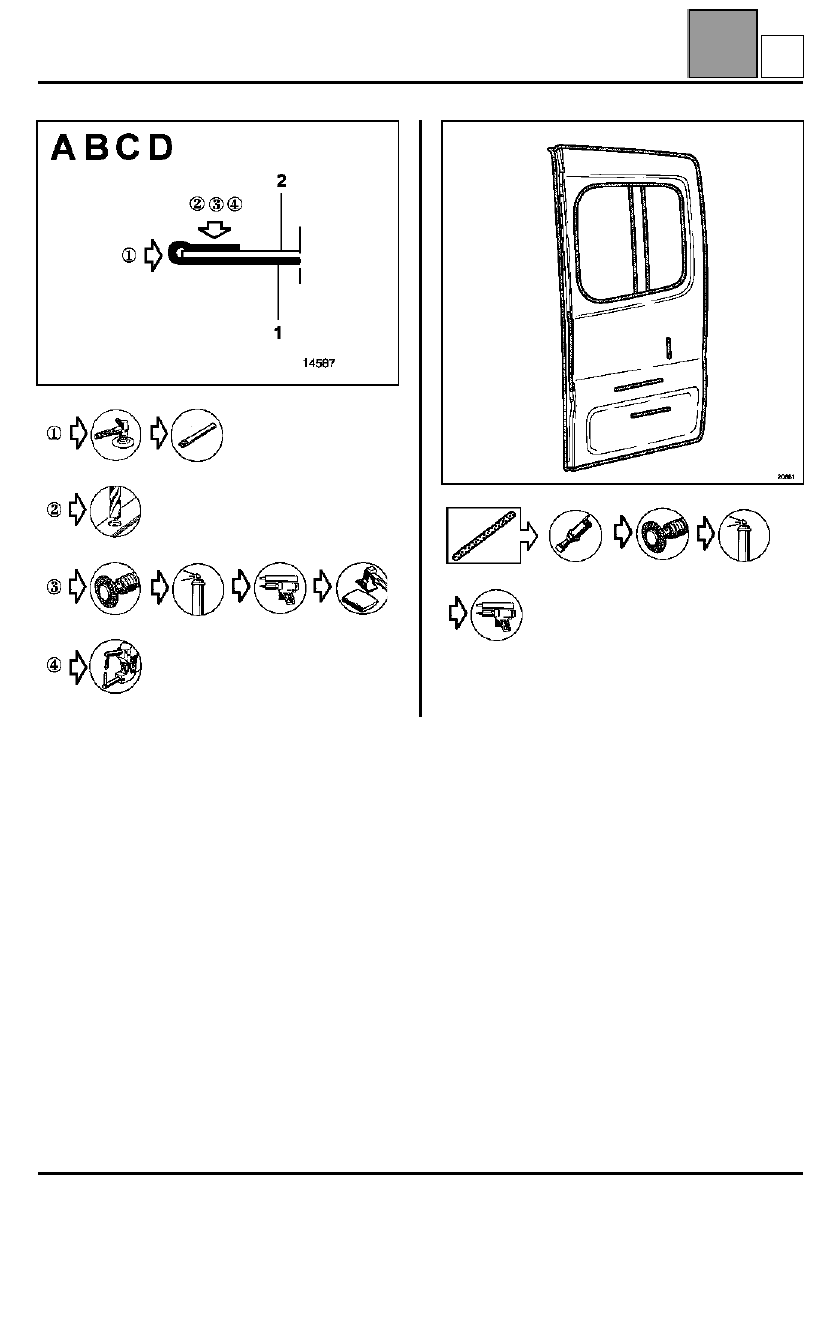

NOTA

: el método de sustitución del panel es idéntico

al del lado izquierdo, encontrarán únicamente las
zonas de encolado.

D

ABRIENTES NO LATERALES

Paneles de puerta trasera de carga

48

A

ABRIENTES NO LATERALES

Paneles de puerta trasera de carga

48

48-18

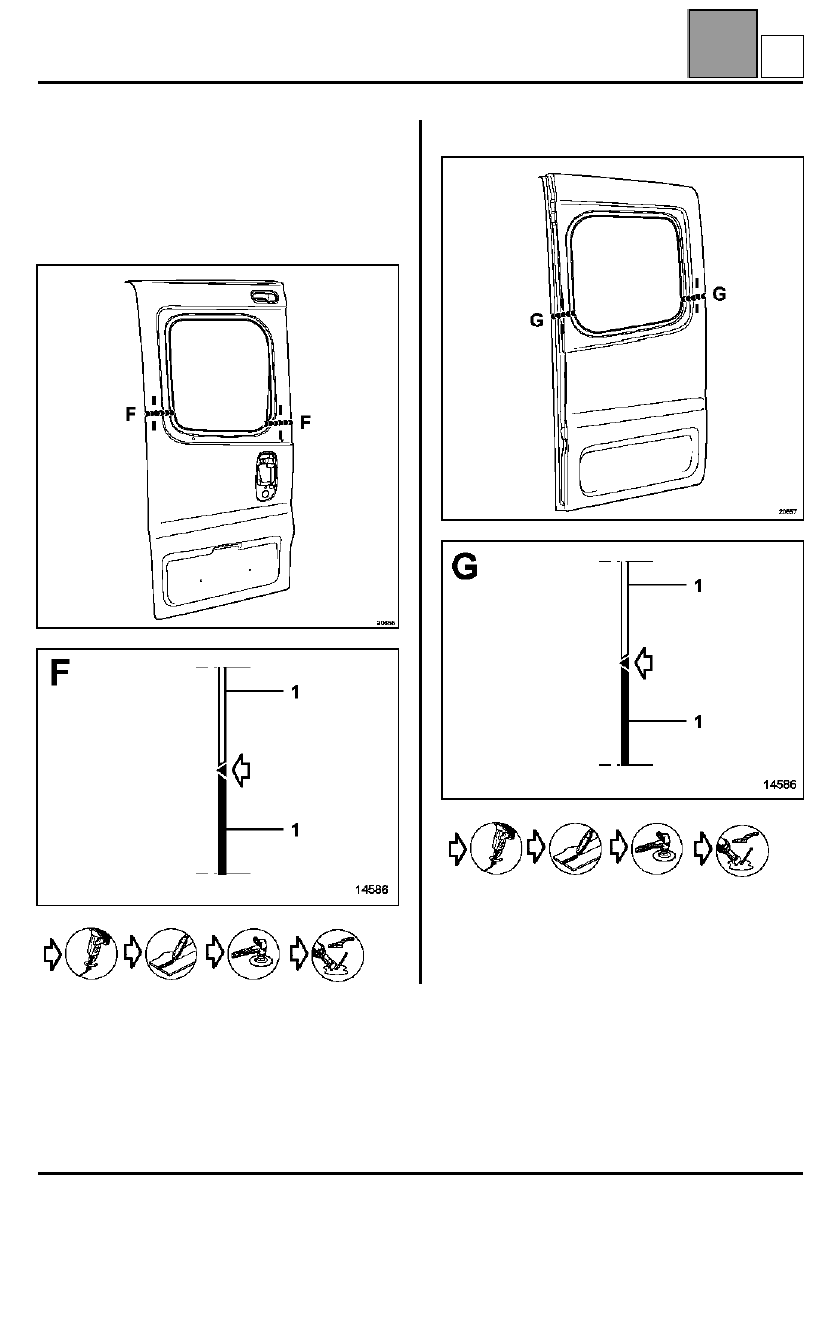

VERSIÓN ACRISTALADAS

NOTA

: para la sustitución parcial, encontrarán en el

método únicamente las particularidades relativas a los
cortes.
