Renault Trafic II. Manual - parte 181

MECANISMOS DE ABRIENTES LATERALES

Elevalunas de la puerta delantera

51

51-9

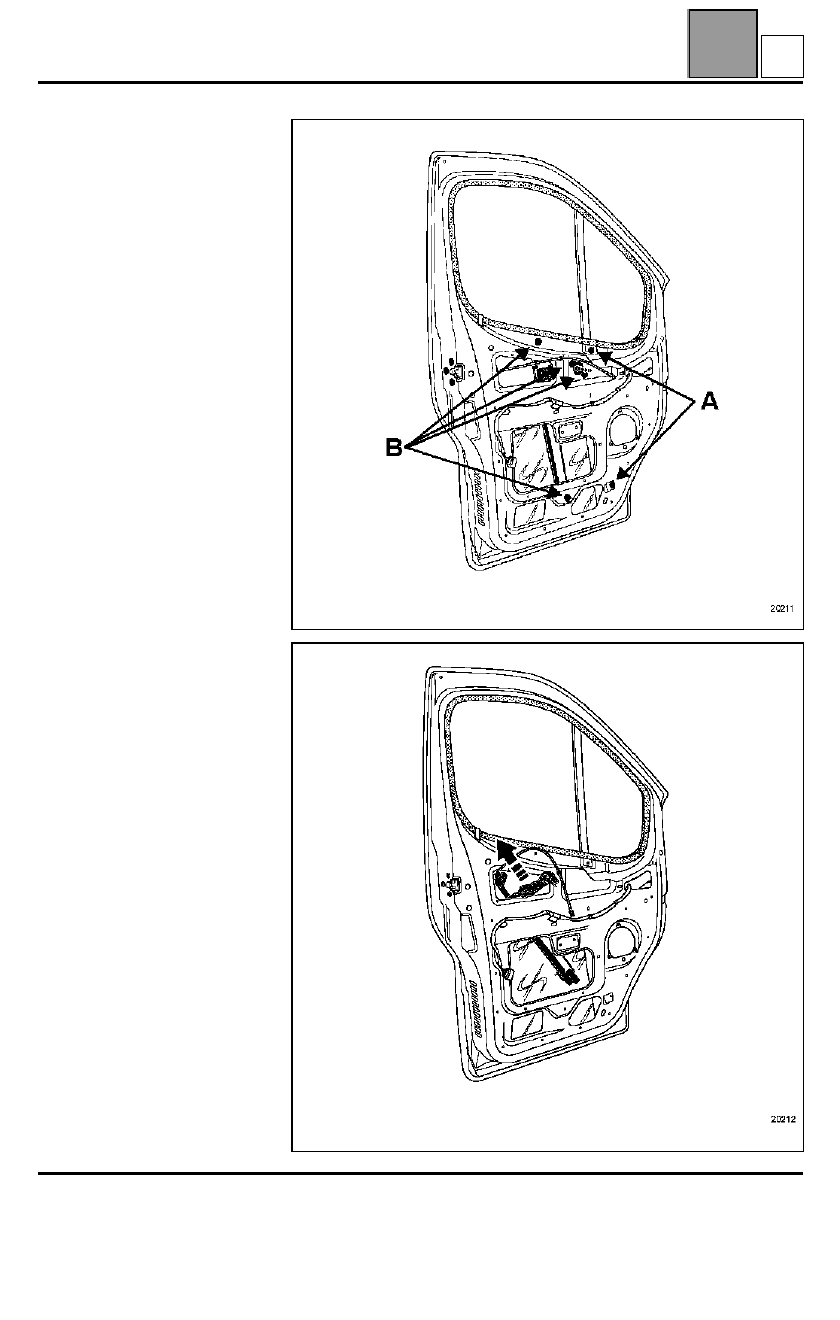

Quitar los dos tornillos de fijación
(A) del montante fijo.

Sacar el cristal del eje del carrito y
colocarlo en el fondo del cajón de la
puerta (protegerlo con paños).

Quitar los cuatro tornillos de fijación
(B) del elevalunas.

Sacar el mecanismo del elevalunas.

D

MECANISMOS DE ABRIENTES LATERALES

Elevalunas de la puerta delantera

51

51-10

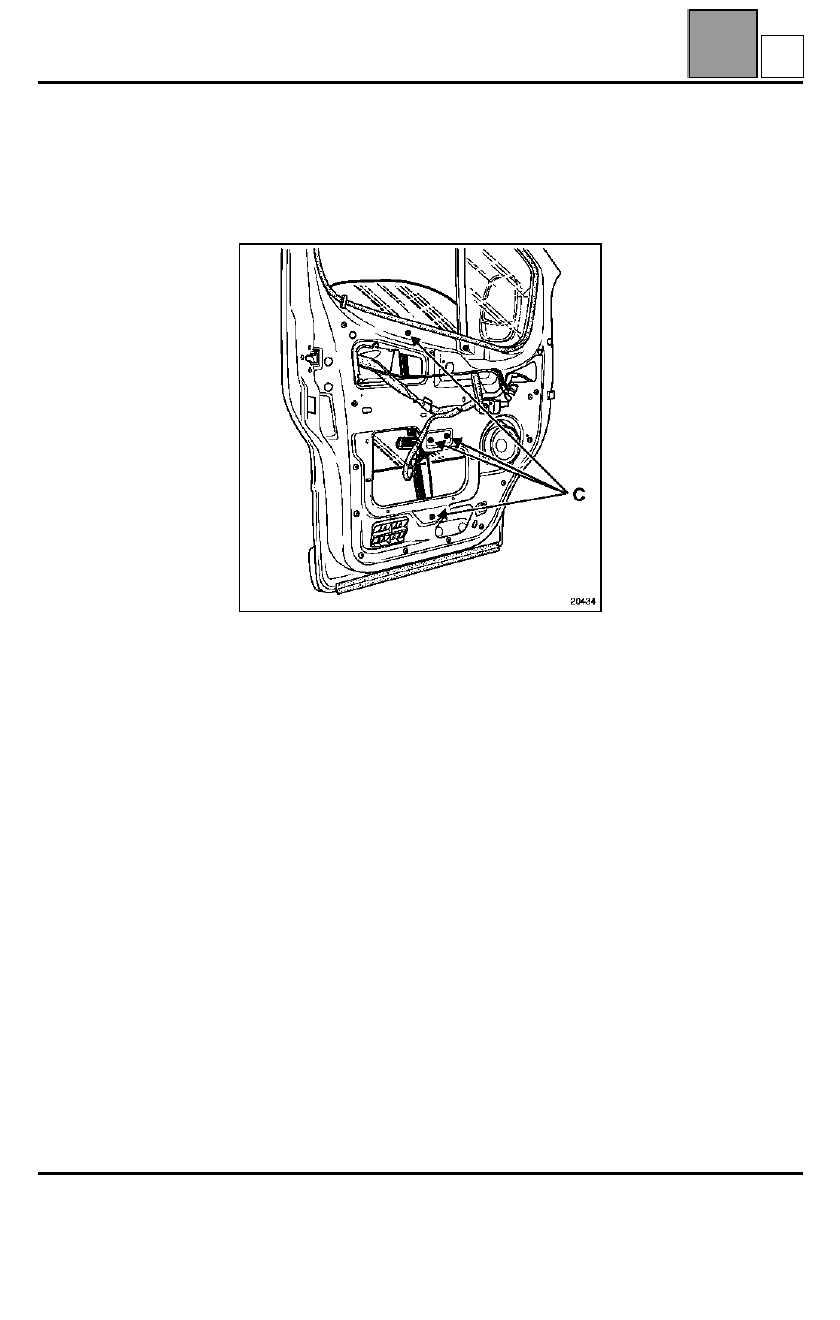

EXTRACCIÓN (elevalunas eléctrico)

Quitar los cuatro tornillos de fijación (C) del
elevalunas.

Desconectar el conector de alimentación.

El método es idéntico al del elevalunas manual.

D

51

151

MECANISMOS DE ABRIENTES LATERALES

      Cerradura y mando de apertura interior de la puerta lateral deslizante

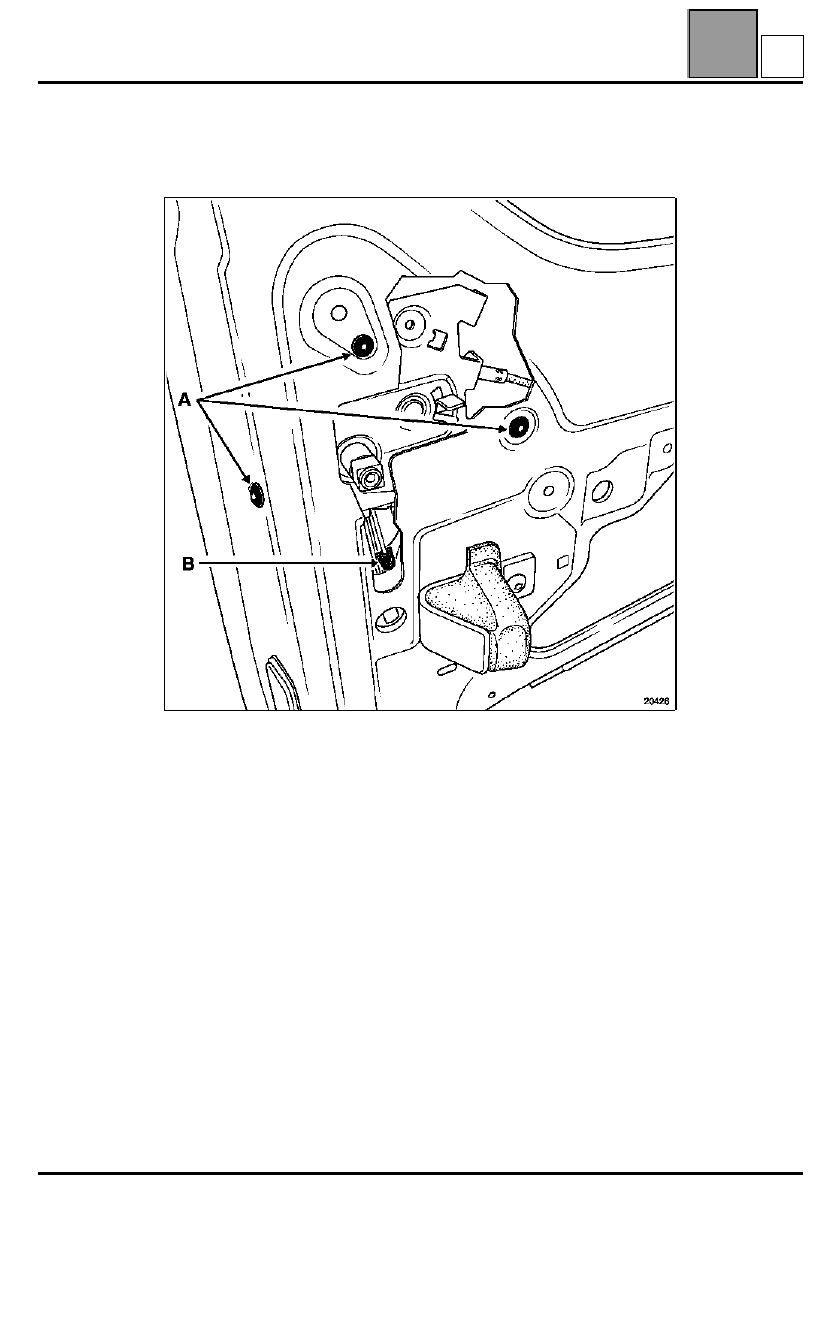

EXTRACCIÓN

Tras haber extraído el guarnecido de la puerta (capítulo 72-B),

Extraer:
– los tres tornillos de fijación (A) del mando de la cerradura,
– la varilla (B) del mando del bombín.

51-11

E

51

51-12

MECANISMOS DE ABRIENTES LATERALES

      Cerradura y mando de apertura interior de la puerta lateral deslizante

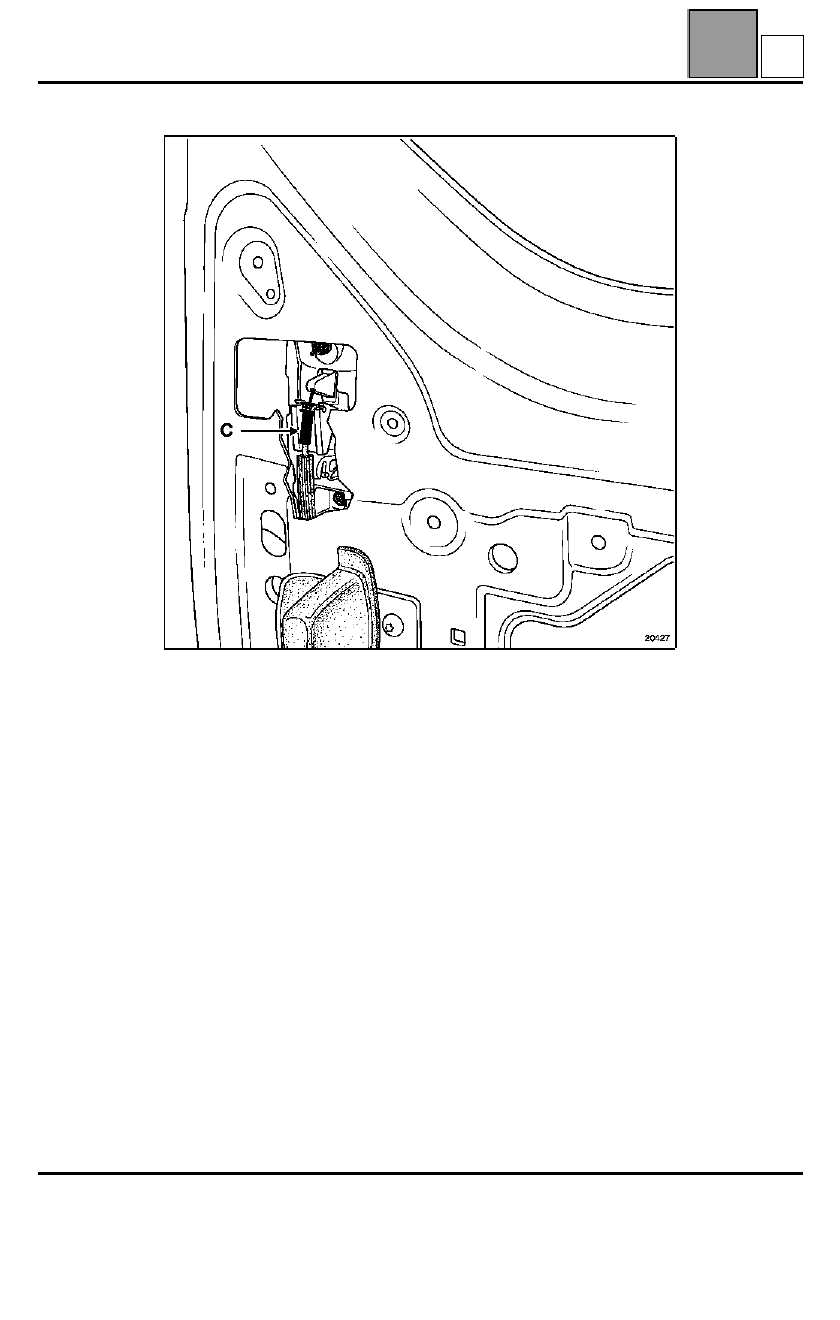

Extraer el cable (C) del mando de apertura exterior.

E
