MECANISMOS DE ABRIENTES LATERALES

Deslizaderas y carritos de la puerta lateral deslizante

51

51-21

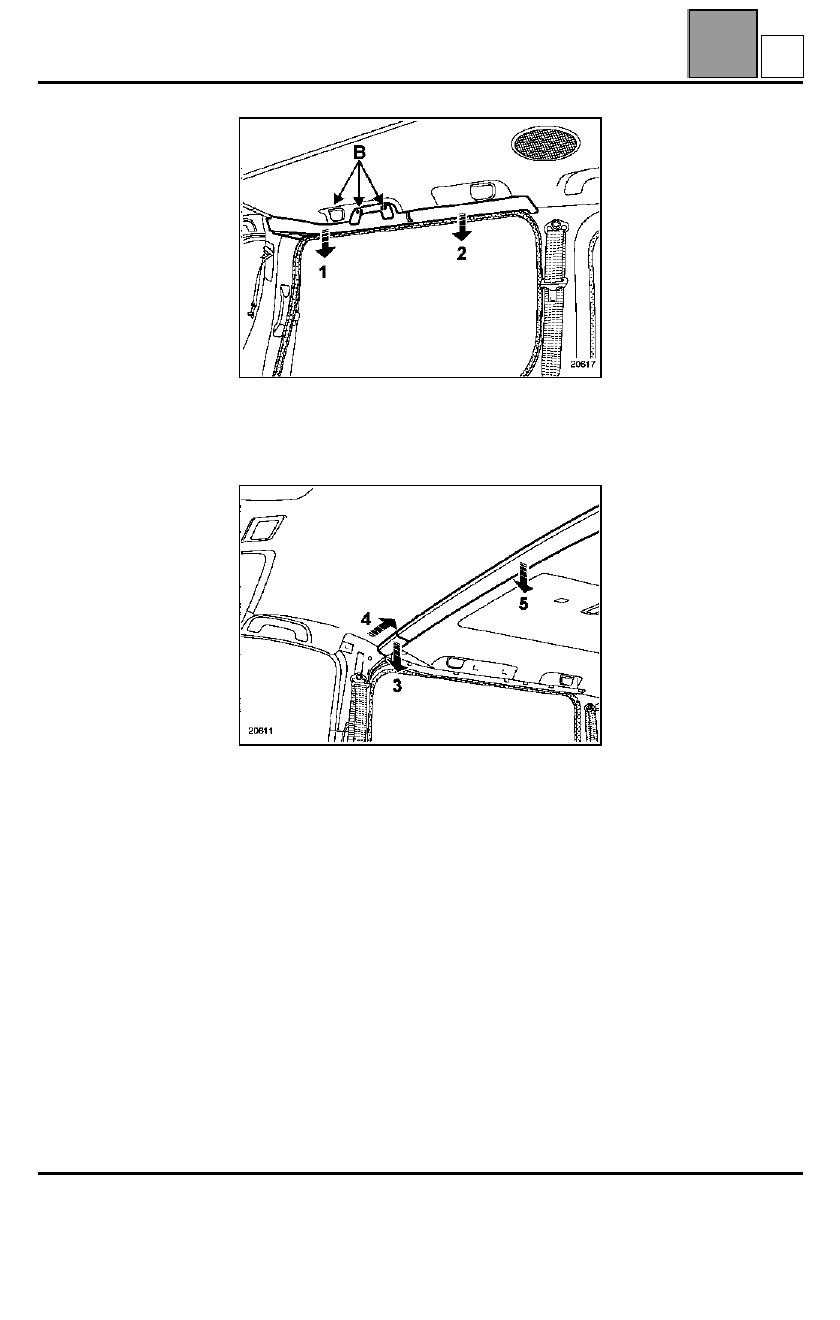

Mediante el útil (Car. 1597), desclipsar:
– las grapas del tapa-anillas de amarre y de las

empuñaduras de sujeción (B),

– los guarnecidos del raíl superior (1) y (2).

– el guarnecido lateral derecho del travesaño de techo

(3) y (4),

– el guarnecido central (5).

H

MECANISMOS DE ABRIENTES LATERALES

Deslizaderas y carritos de la puerta lateral deslizante

51

51-22

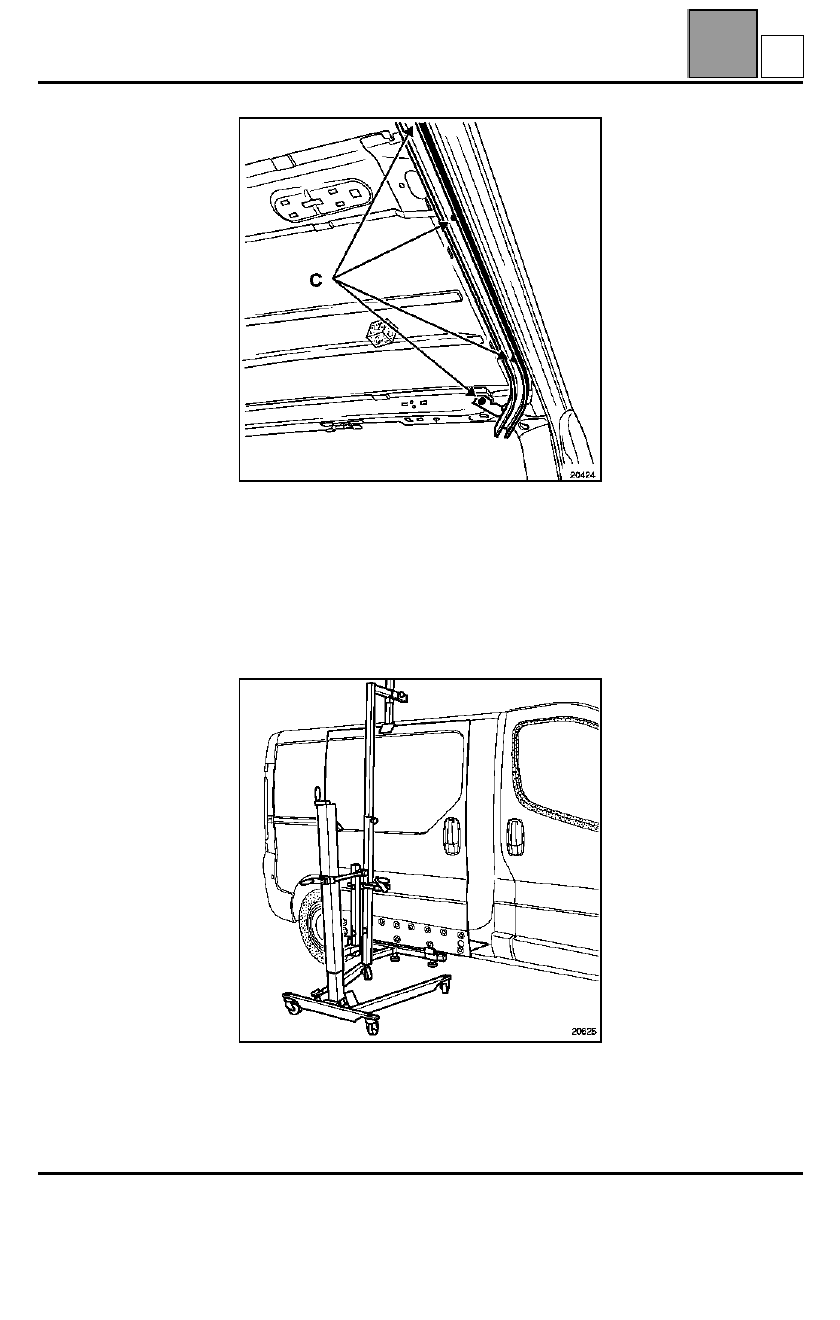

Extraer:
– los cuatro tornillos de fijación (C),
– el raíl superior.

EXTRACCIÓN DEL CARRITO Y DEL RAÍL
CENTRAL

Extraer el piloto trasero.

Colocar la puerta en posición entreabierta y después
instalar el útil portador sobre la puerta.

H

MECANISMOS DE ABRIENTES LATERALES

Deslizaderas y carritos de la puerta lateral deslizante

51

51-23

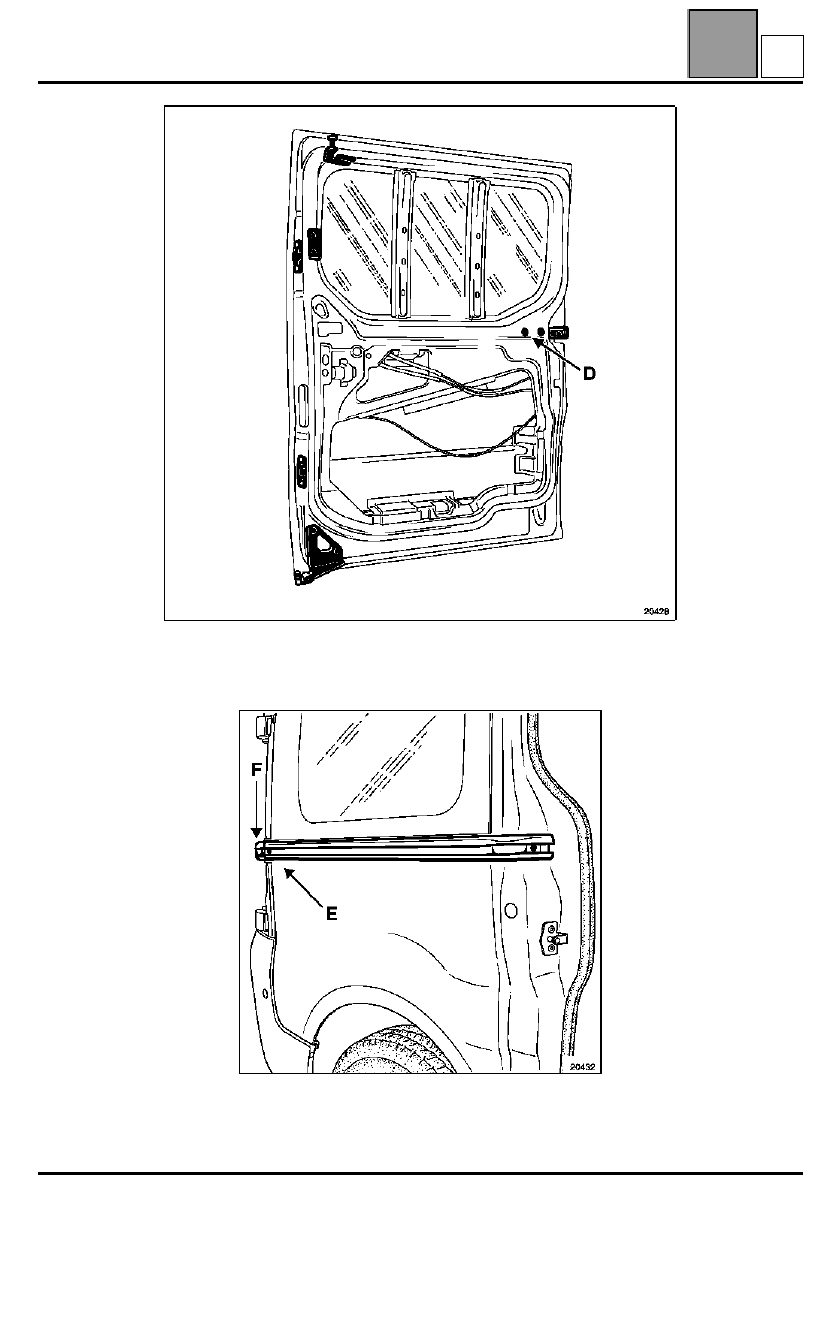

Extraer:
– los obturadores y después las dos tuercas de fijación

(D) del carrito,

– los tornillos de fijación (E),
– el extremo del raíl (F) y después hacer deslizar el

carrito en la parte trasera del raíl para sacarlo.

H

MECANISMOS DE ABRIENTES LATERALES

Deslizaderas y carritos de la puerta lateral deslizante

51

51-24

Extraer:
– los obturadores y después las dos tuercas de fijación

(G) del raíl,

– el raíl.

EXTRACCIÓN DEL CARRITO Y DEL RAÍL
INFERIOR

Colocar el útil de soporte en la puerta.

Extraer:
– la banda de la puerta,
– la tuerca de fijación (H) del carrito inferior,

H
