MECANISMOS DE ABRIENTES NO LATERALES

Bombín de la puerta trasera de carga

52

152

MECANISMOS DE ABRIENTES NO LATERALES

Bombín de la puerta trasera de carga

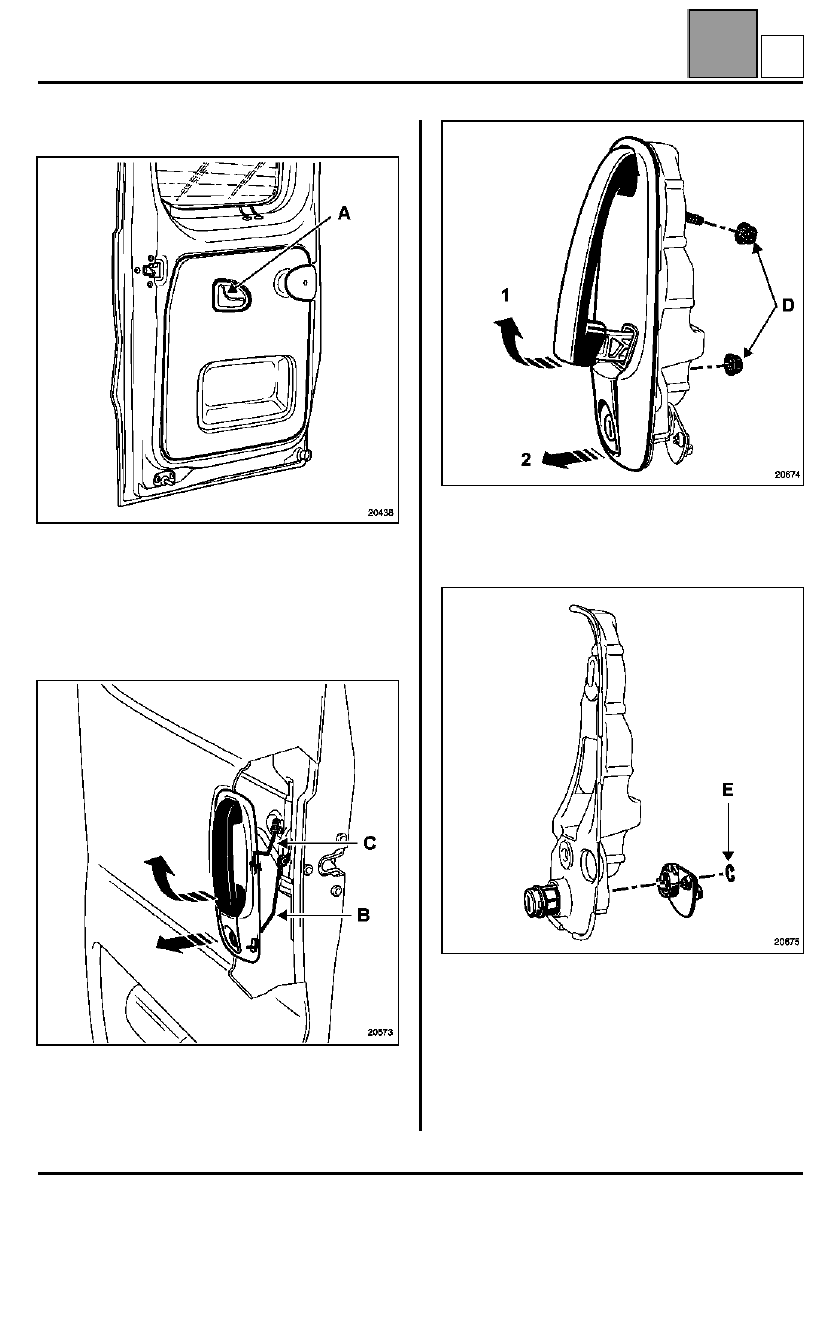

EXTRACCIÓN

Extraer:
– el tornillo de fijación (A),
– el mando de apertura interior.

Con la pinza de desgrapar, desclipsar el panel del
guarnecido.

Extraer:
– la varilla del mando del bombín (B),
– la varilla del mando de apertura exterior (C),

– las dos tuercas de fijación (D),
– el mando de apertura exterior (1) y (2),
– la platina de soporte del bombín,

– el circlips (E).

Sacar el bombín.

52-4

C

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura interior de las puertas de carga

52

52-5

Mando de apertura interior de las puertas de carga

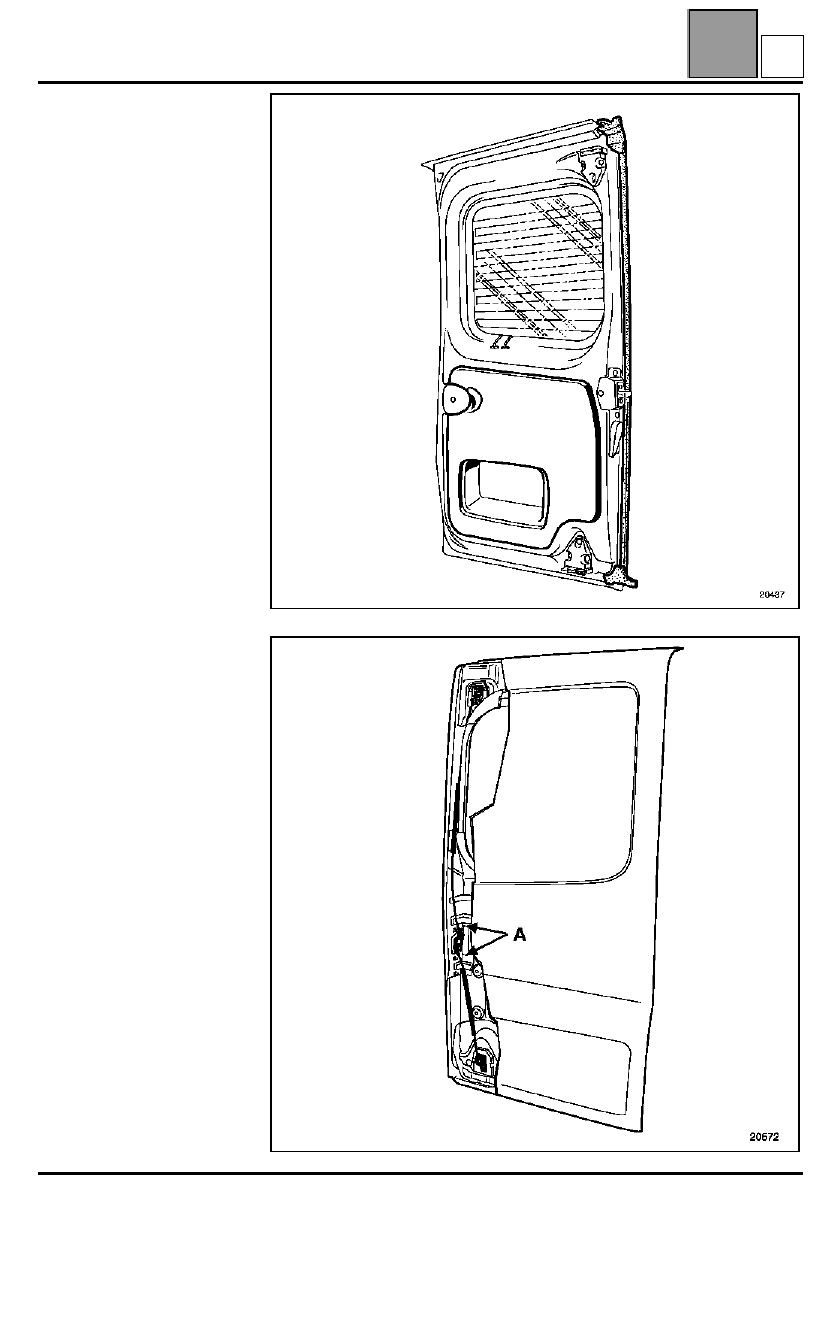

EXTRACCIÓN del mando

Con la pinza de desgrapar,
desclipsar el panel del
guarnecido.

Extraer:
– los dos frenos de funda (A),
– las dos bolas de freno del

cable,

D

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura interior de las puertas de carga

52

52-6

Mando de apertura interior de las puertas de carga

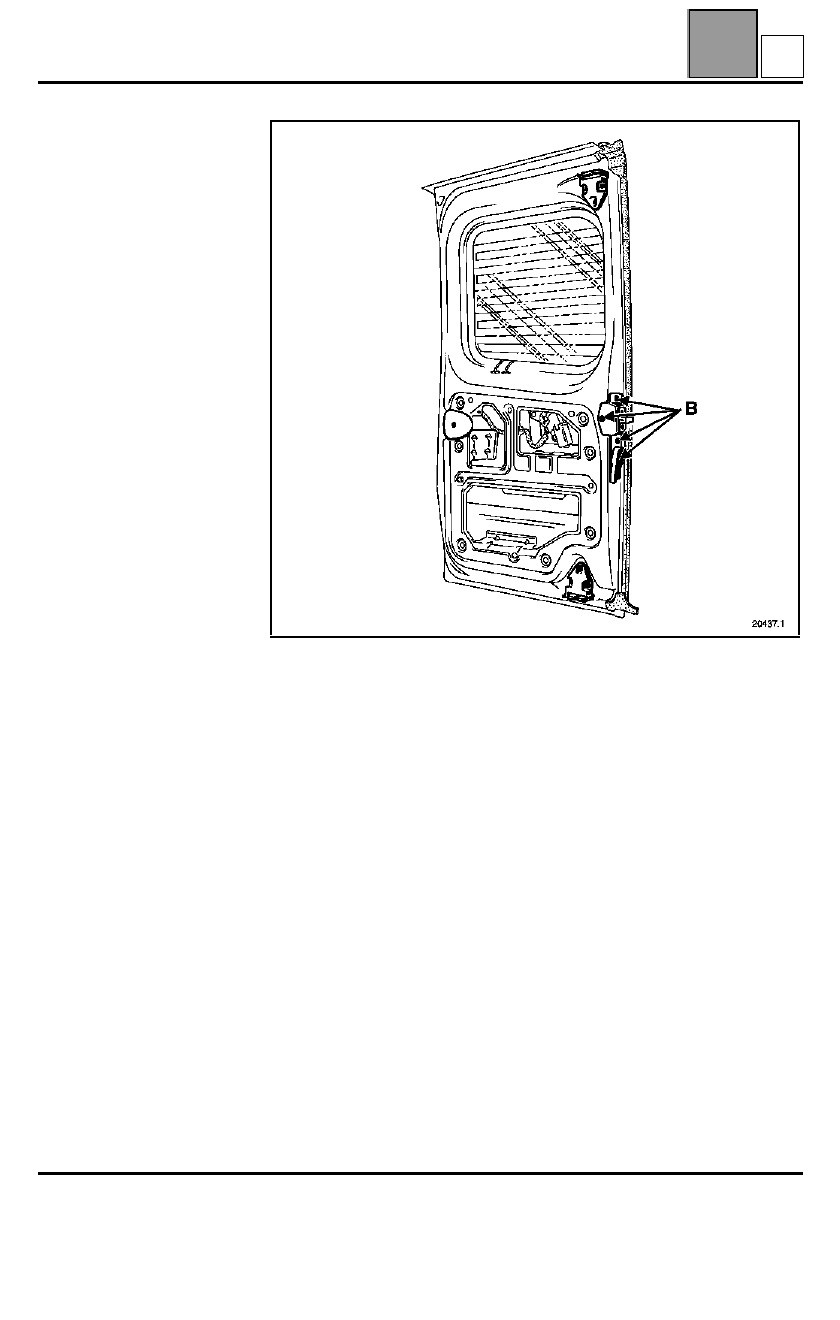

EXTRACCIÓN del mecanismo
del mando

Extraer:
– los cuatro tornillos de fijación

(B) del mecanismo del mando
de apertura interior y después
extraer éste.

D

MECANISMOS DE ABRIENTES NO LATERALES

Mando de apertura y cerradura del capot delantero

52

Mando de apertura y cerradura del capot delantero

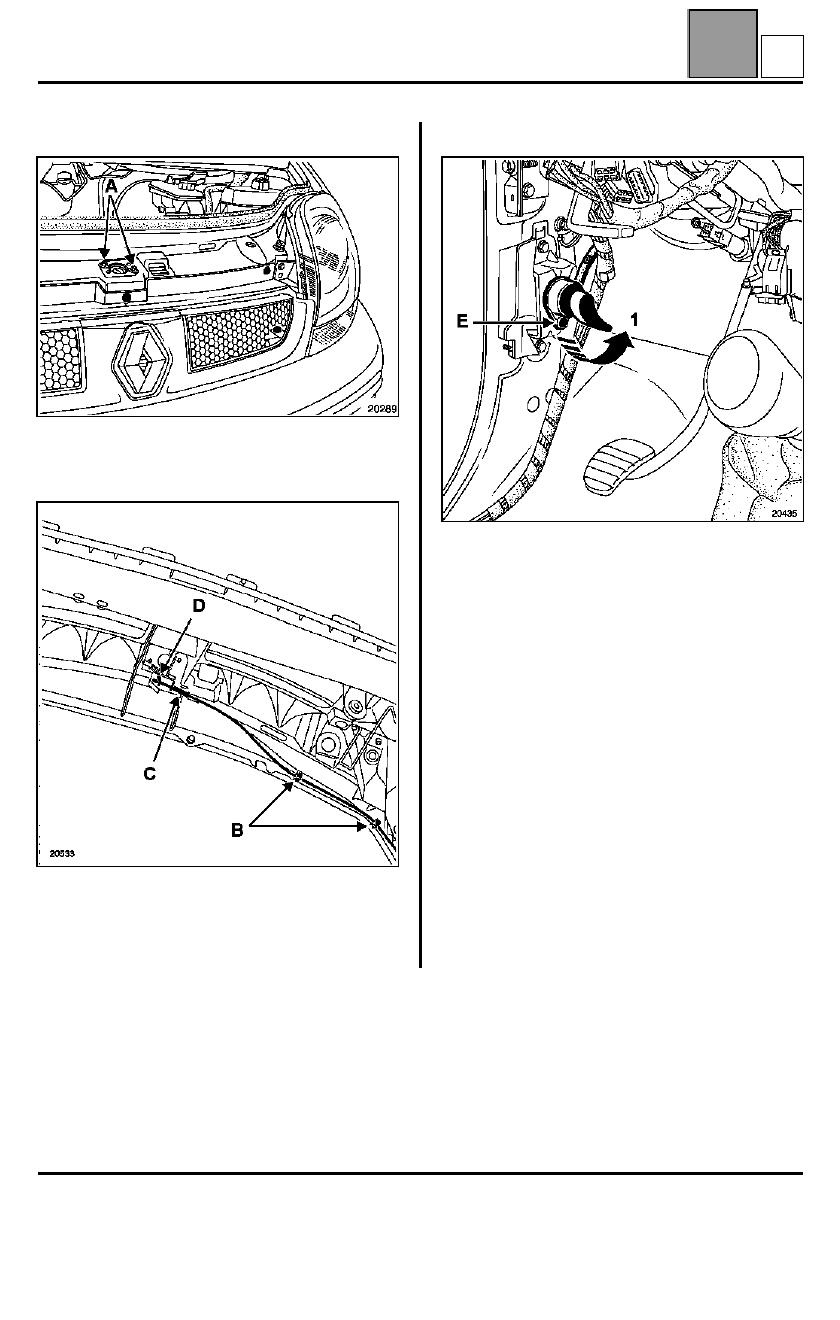

EXTRACCIÓN

Es necesario liberar la cerradura (tornillo A) para
poder acceder a la fijación del cable.

Soltar:
– la funda de las tres grapas de sujeción (B),
– el freno de funda (C),
– la bola de freno del cable (D).

Parte habitáculo

Extraer:
– el clip de sujeción (E),
– el mando de apertura como se indica en el dibujo (1).

Sacar con cuidado el obturador del salpicadero y
después el conjunto por el interior del vehículo.

REPOSICIÓN

La reposición se efectúa en el sentido inverso de la
extracción.
