ALTOS DE CARROCERÍA
Techo
45
A
ALTOS DE CARROCERÍA
Techo
45
45-3
Techo
La sustitución de esta pieza es una operación de
base.
NOTA
: en el método descrito a continuación
encontrarán sólo las descripciones de las uniones
específicas a la pieza concernida.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

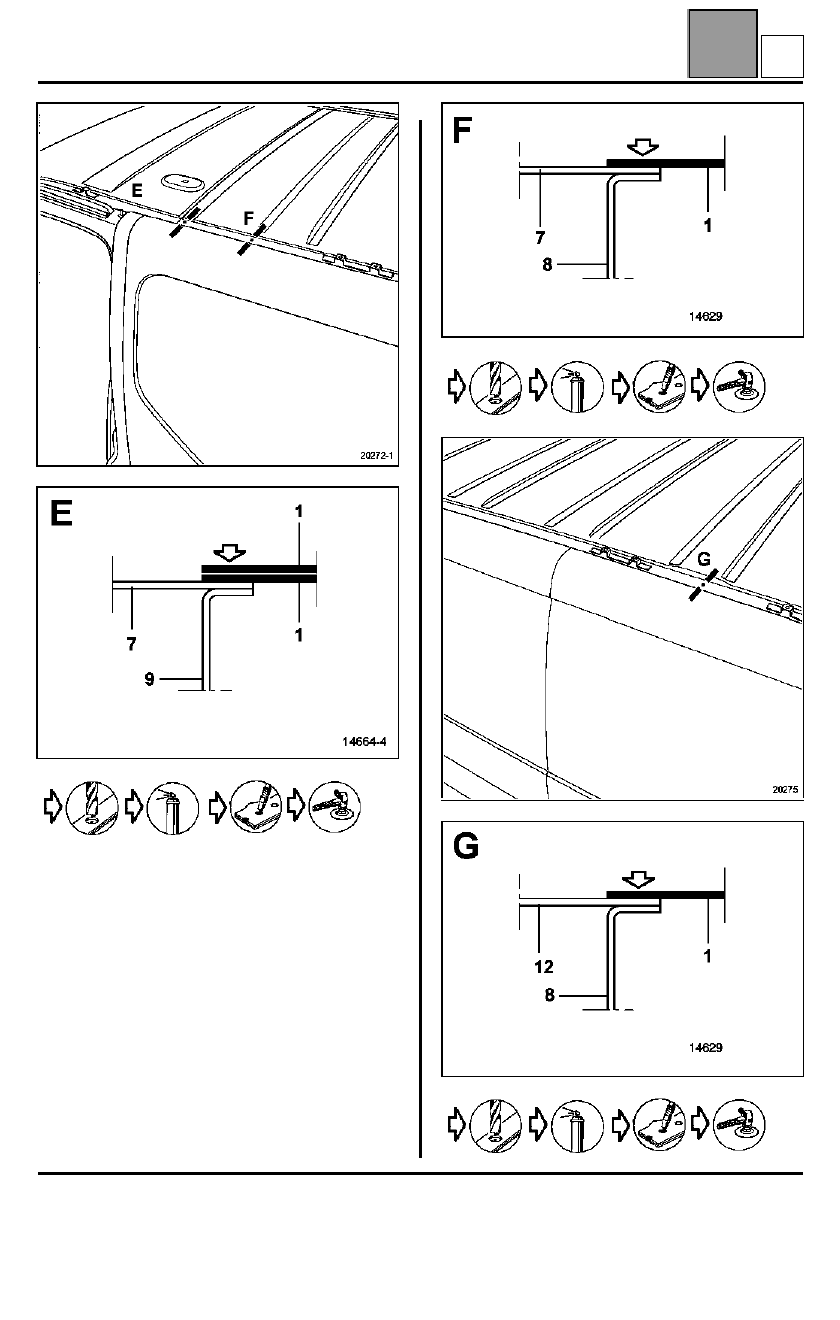

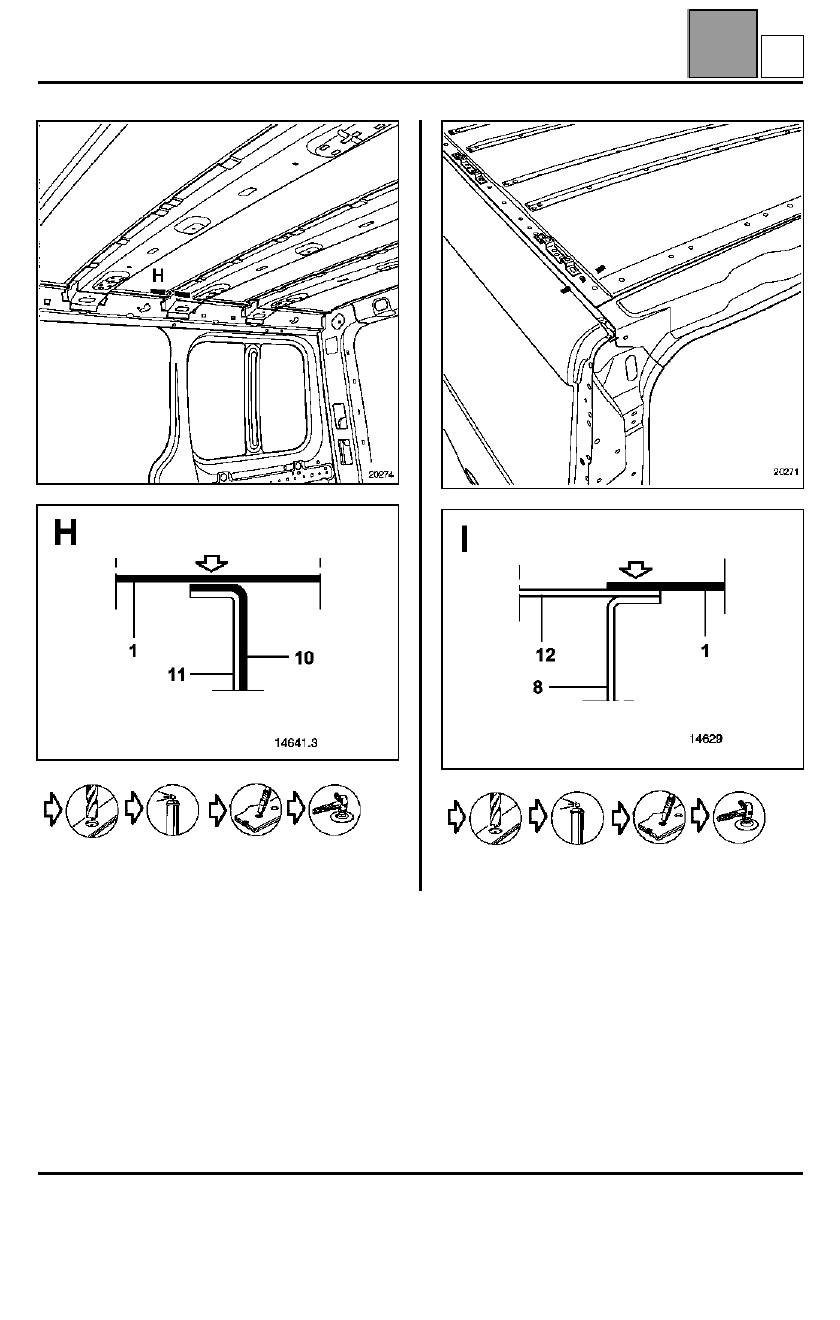

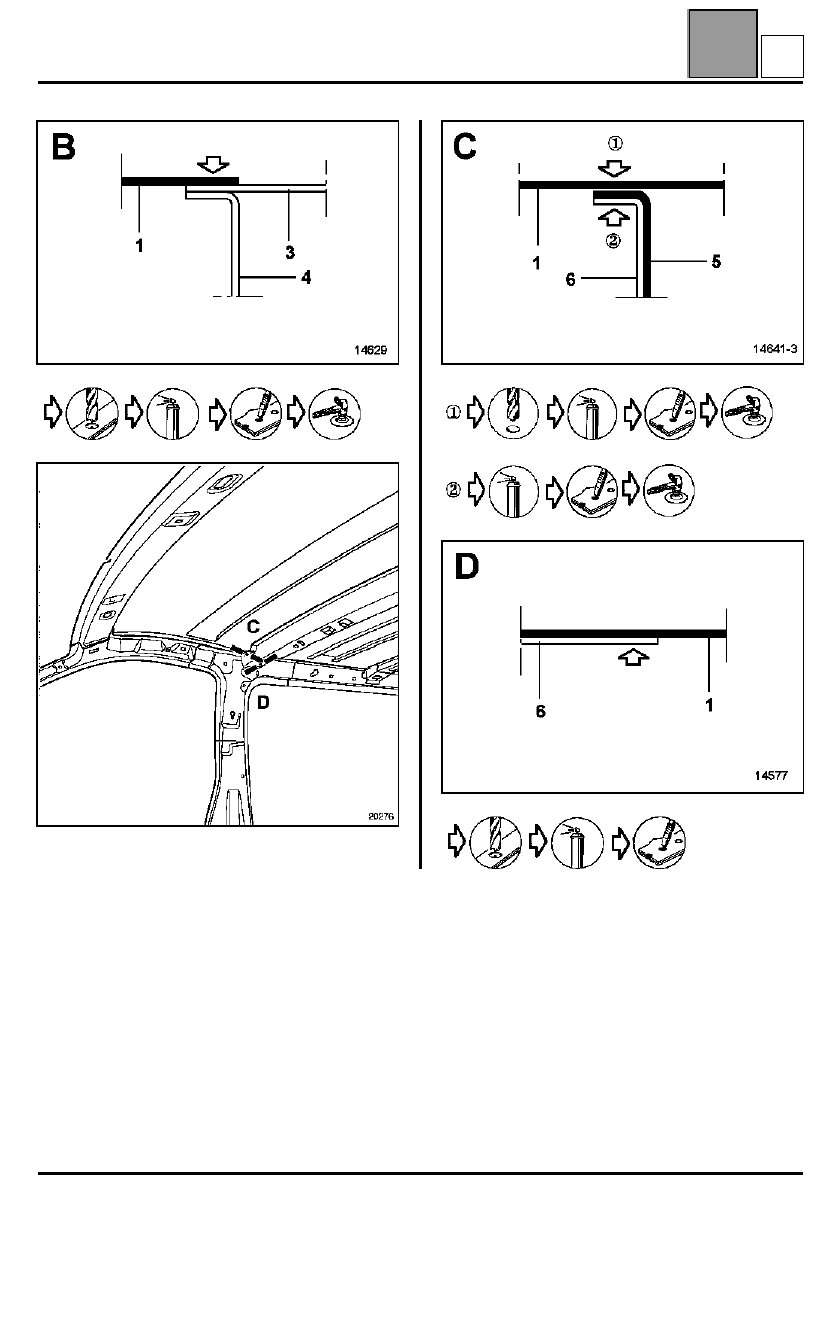

Para el ensamblado B, F, I y G, el número de puntos
de taponado no está indicado. Será necesario
respetar una separación de aproximadamente 70 mm
entre cada punto de soldadura.
Para las zonas de encolado, será necesario utilizar
una cola de calado tipo M.J.Pro (referencia:
77 11 172 676
).

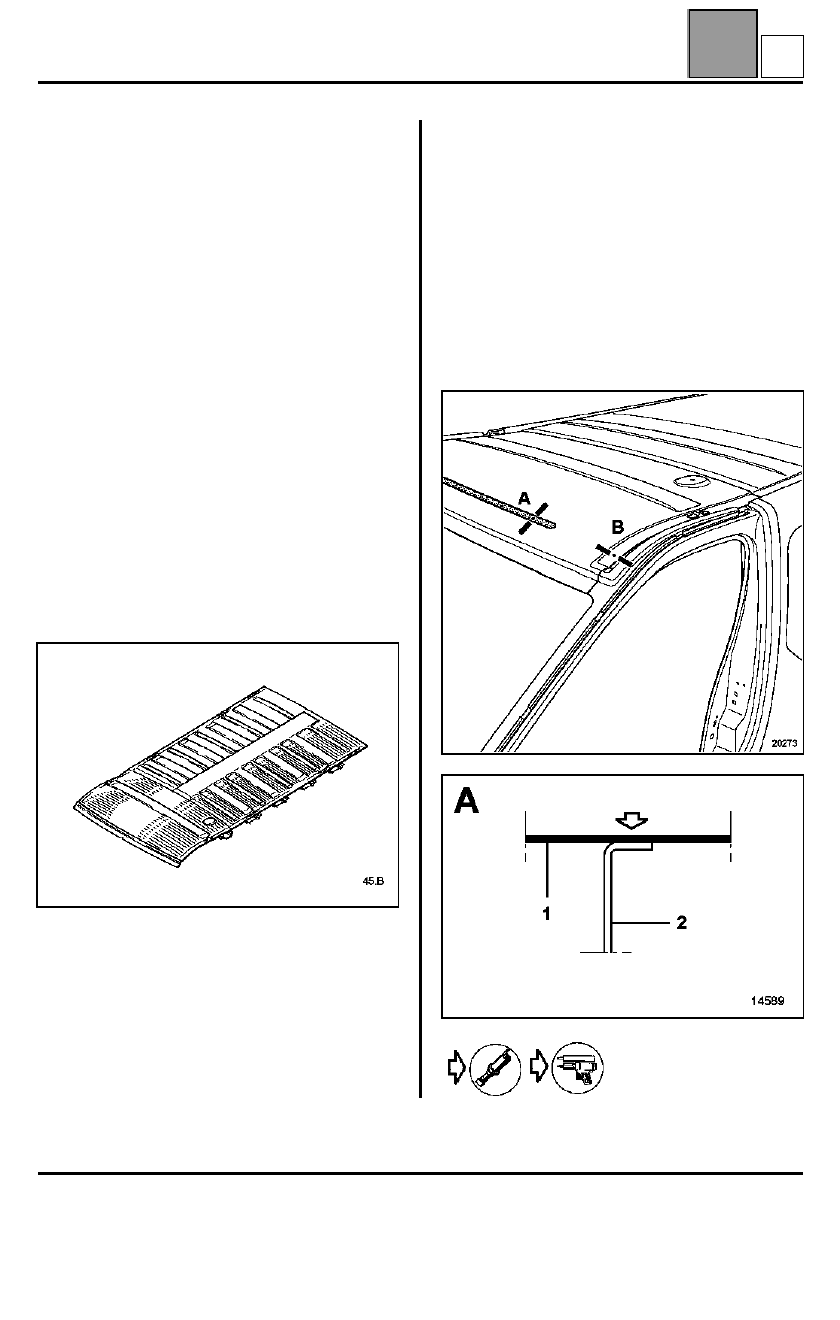

COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza ensamblada con:
Techo de cabina
Techo parte trasera
Puentes travesaños de fijación de la baca
Travesaño trasero del techo de cabina
Travesaño central del techo
PIEZAS CONCERNIDAS (espesor en mm):
1
Techo
0,7
2
Travesaño delantero del techo
0,8
3
Costado de cabina
0,9
4
Forro del montante de vano
1
5
Travesaño trasero del techo de cabina
0,8
6
Forro del pie trasero de cabina
1,2
7
Panel lateral trasero parte delantera
0,8
8
Forro de viga trasera
0,8
9
Refuerzo de bandolera
1,2
10
Travesaño central del techo
0,8
11
Riostra del travesaño central
0,8
12
Panel lateral trasero parte trasera
0,8
B
