ALTOS DE CARROCERÍA

Techo trasero

45

A

ALTOS DE CARROCERÍA

Techo trasero

45

45-7

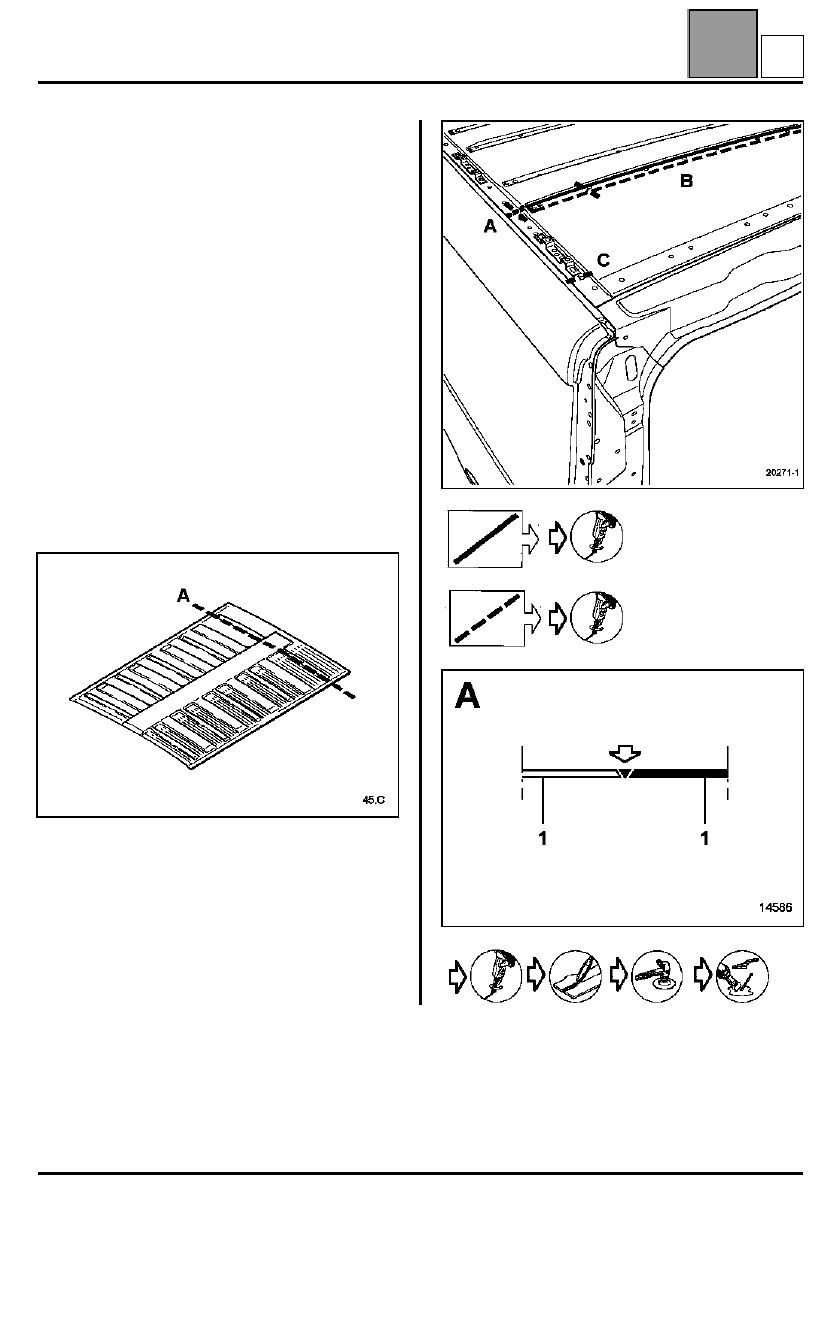

Techo trasero

La sustitución de esta pieza es una operación ligada a
la sustitución del travesaño trasero del techo para una
colisión trasera.

Esta operación se efectúa según dos posibilidades
(consultar método siguiente):
– completa,
– parcial según el corte A.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA:

 para la versión alargada (techo trasero más

largo), el método es idéntico a la versión de base.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

1

Techo trasero

0,7

2

Travesaño central del techo

0,8

3

Panel lateral trasero parte trasera

0,8

4

Forro viga trasera

0,8





  en pieza de recambio





  en el vehículo









C

ALTOS DE CARROCERÍA

Techo trasero

45

A

ALTOS DE CARROCERÍA

Techo trasero

45

45-8











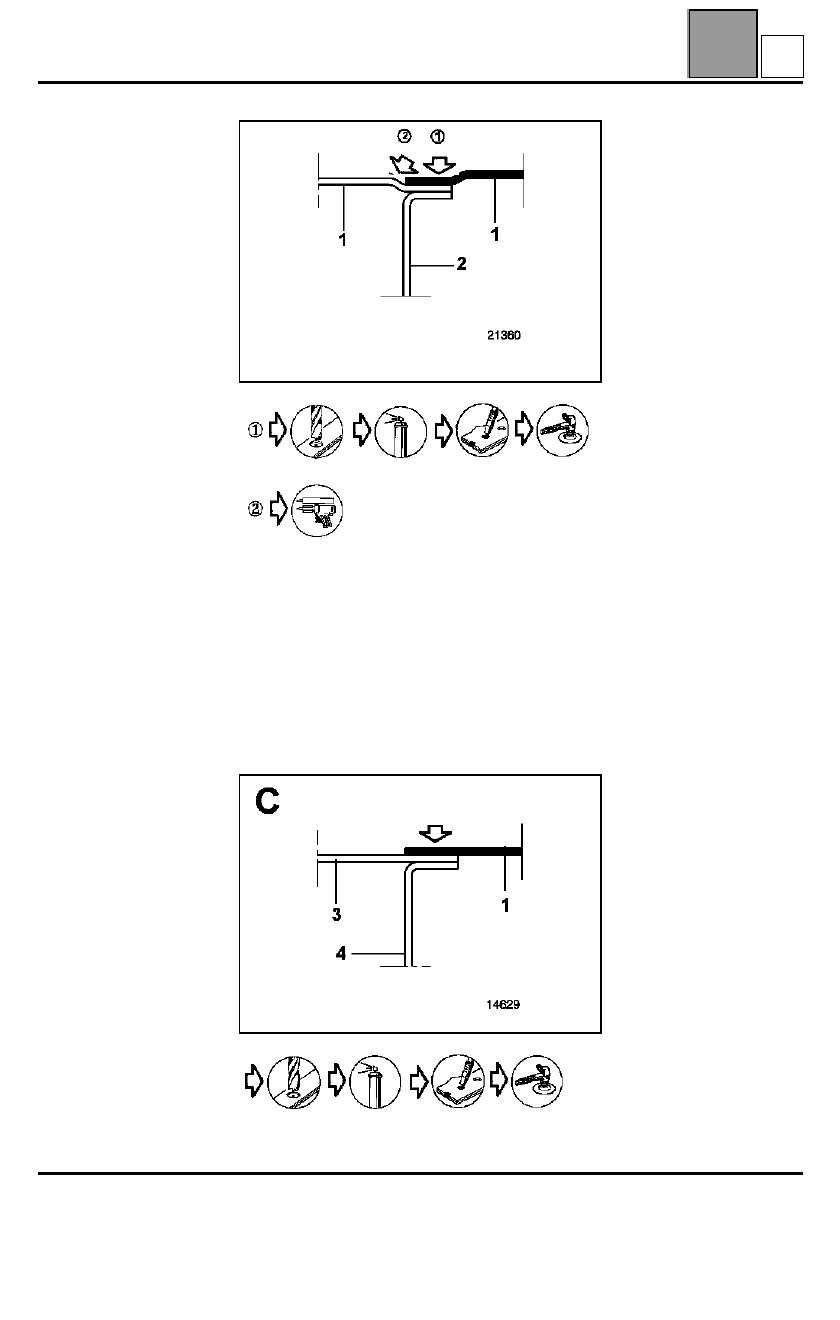

NOTA

: el número de puntos de taponado no viene

precisado en el método.

Será necesario:
– respetar una separación de aproximadamente

60 mm

 entre los puntos de soldadura,

– realizar, tras la soldadura, un cordón de cola en el

contorno para asegurar la estanquidad.

Utilizar una cola tipo M.J.P (referencia:
77 11 172 676

).









 X11

C

ALTOS DE CARROCERÍA

Puentes travesaños de fijación de la baca

45

A

ALTOS DE CARROCERÍA

Puentes travesaños de fijación de la baca

45

45-9

Puentes travesaños de fijación de la baca

La sustitución de estas piezas es una operación ligada
a la sustitución del techo trasero.

En el método descrito a continuación encontrarán
únicamente las cotas de posicionamiento de los
puentes travesaños de fijación de la baca.

ATENCIÓN

: las cotas se dan a título informativo

únicamente.

Se recomienda utilizar la baca como plantilla de
posicionamiento cuando sea posible.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

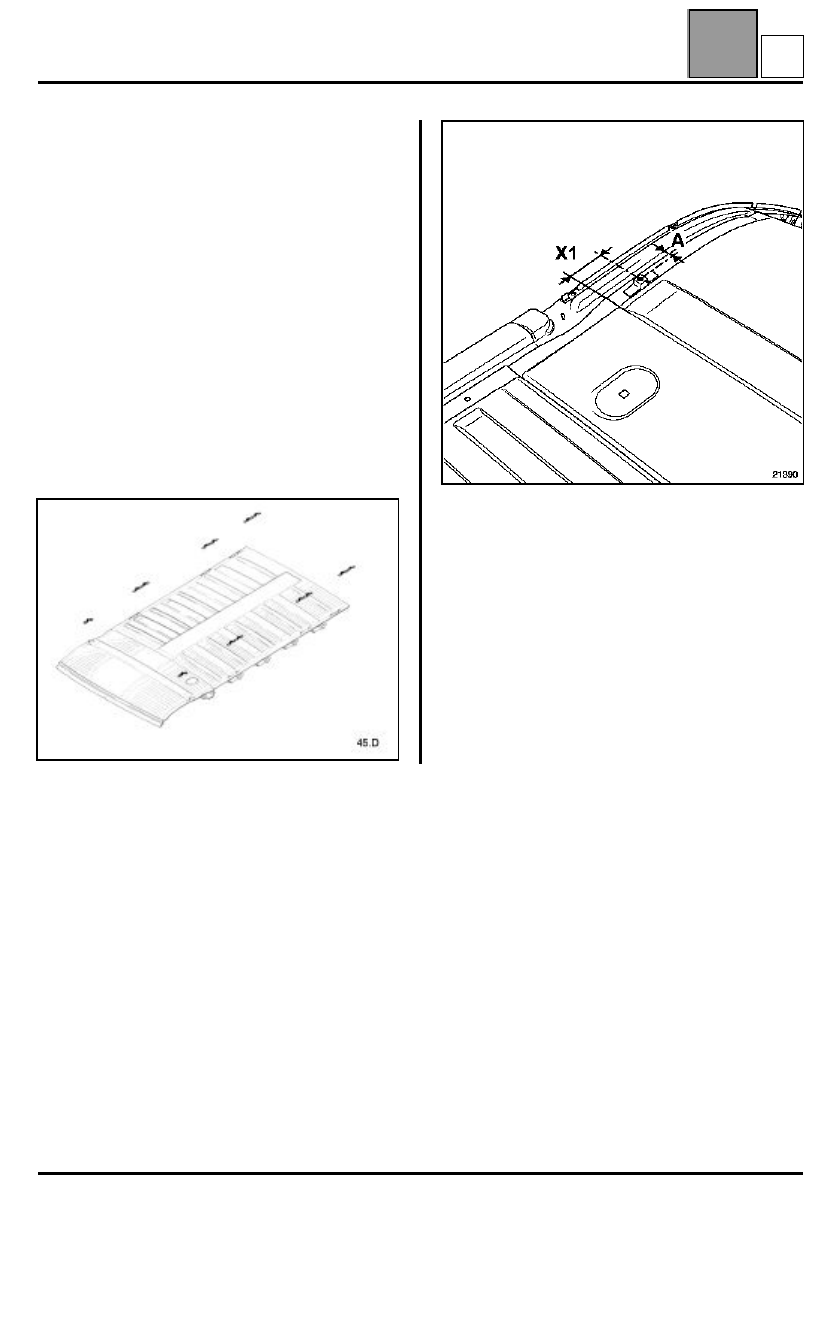

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Piezas suministradas sueltas.

NOTA

: los dos puentes travesaños del techo de

cabina se utilizan como referencias de partida para el
posicionamiento de los otros puentes travesaños.

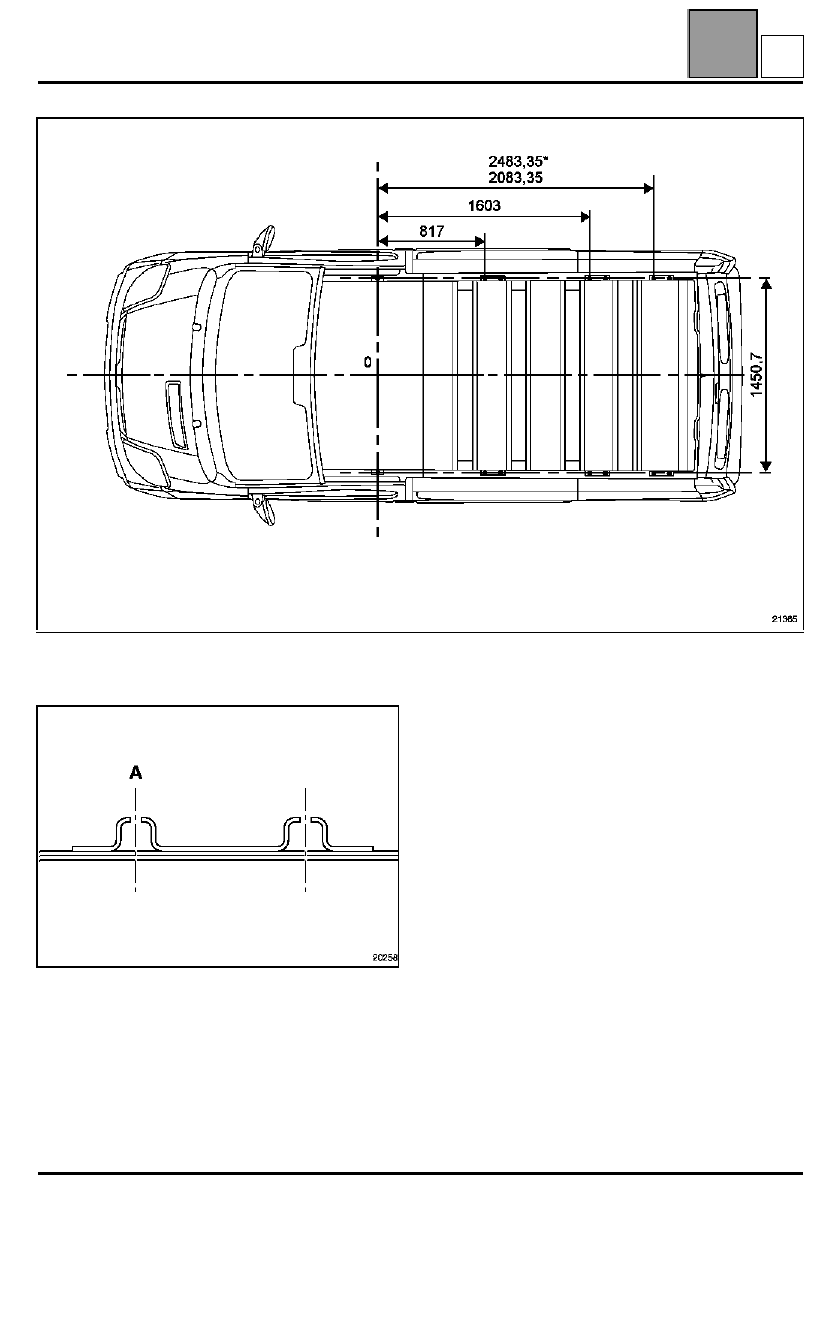

El posicionamiento a lo ancho debe ser efectuado
respetando la distancia entre ejes (ver plano a
continuación).

El juego (A) debe ser simétrico en ambos lados para
asegurar un centrado óptimo.

X1: 81 mm

D

ALTOS DE CARROCERÍA

Puentes travesaños de fijación de la baca

45

A

ALTOS DE CARROCERÍA

Puentes travesaños de fijación de la baca

45

45-10

* Versión alargada (L2)

NOTA

: todas las cotas se dan a la altura de los

orificios delanteros (A) del puente travesaño
(

∅

 8,2 mm

).
