ESTRUCTURA SUPERIOR TRASERA
Vierteaguas de panel lateral trasero parte trasera
44
A
ESTRUCTURA SUPERIOR TRASERA
Vierteaguas de panel lateral trasero parte trasera
44
44-28
Vierteaguas de panel lateral trasero parte trasera
La sustitución de esta pieza es una operación
complementaria a la del forro del panel trasero parte
trasera y al faldón trasero para una colisión trasera.

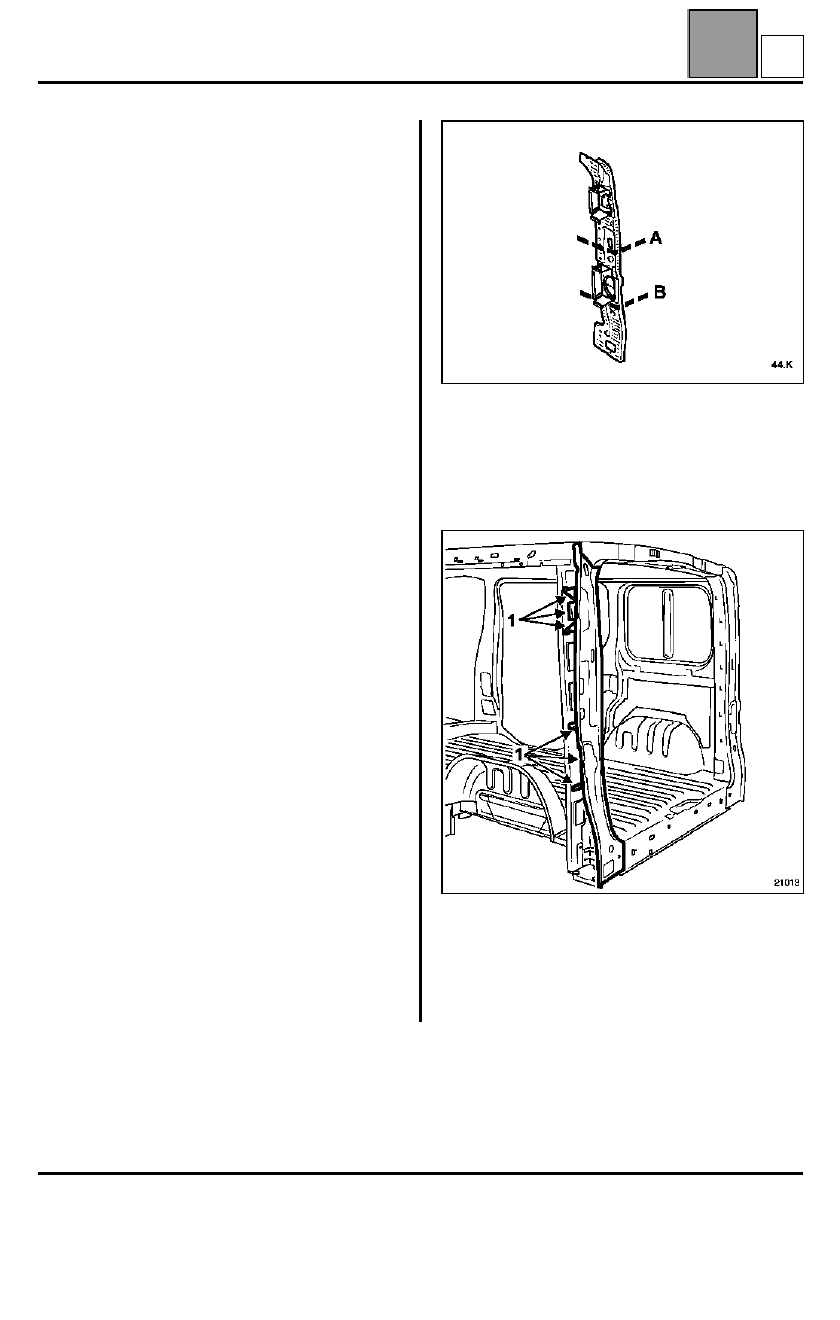

Esta operación se efectúa según tres posibilidades:
– completa,

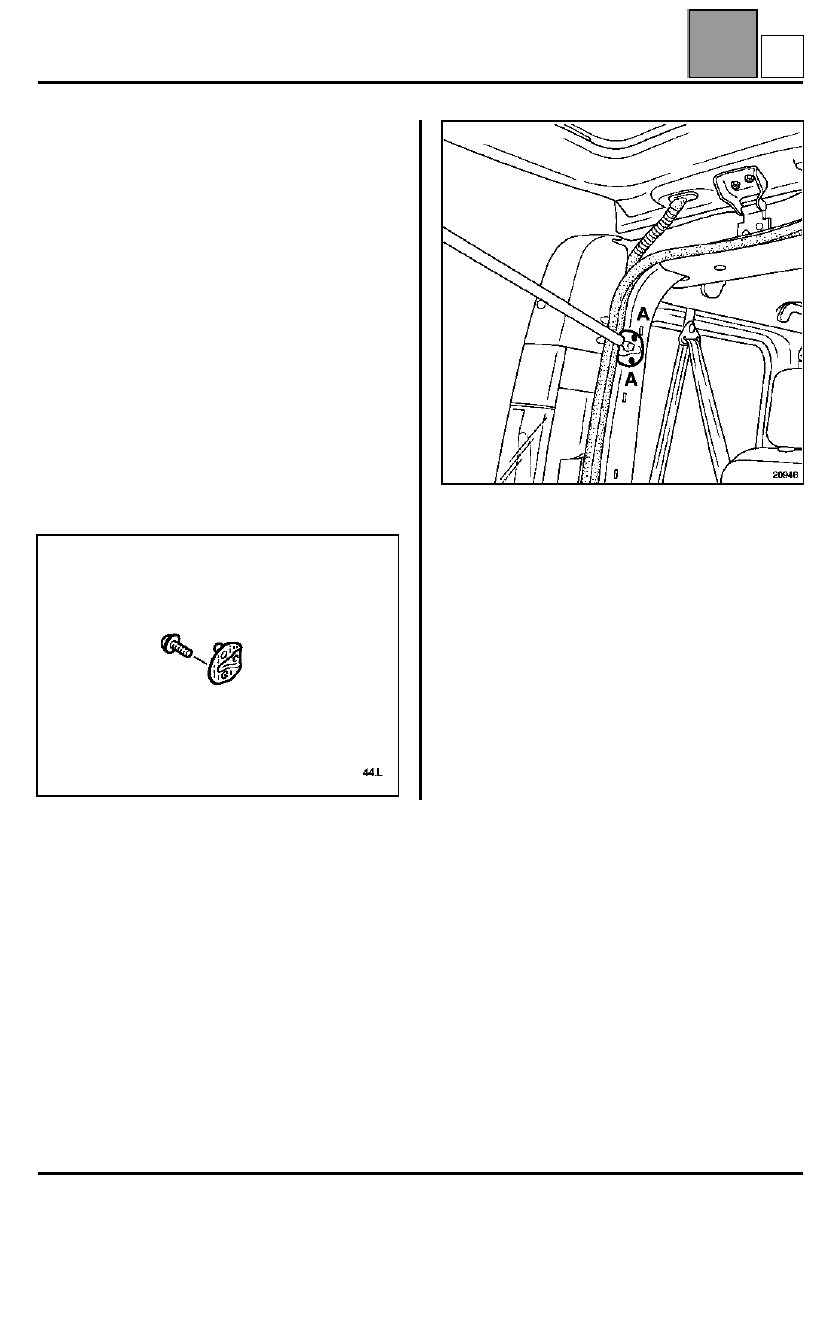

– parcial superior según el corte A,
– parcial inferior según el corte B.
IMPORTANTE
: las posiciones de los cortes dadas en
los métodos no pueden ser desplazadas, se
determinan en función de las de los forros y de los
refuerzos.
NOTA
: no hay especificidad de método para esta
operación, todas las uniones se pueden realizar como
las de origen.
Encontrarán en el método únicamente la posición de
los cortes para las sustituciones parciales.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).
COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza ensamblada con:
Espárragos soldados
Refuerzo de bisagras
Tuercas soldadas
PIEZAS CONCERNIDAS (espesor en mm):
1
Vierteaguas de panel lateral
1,2
2
Refuerzo de bisagra
1,5

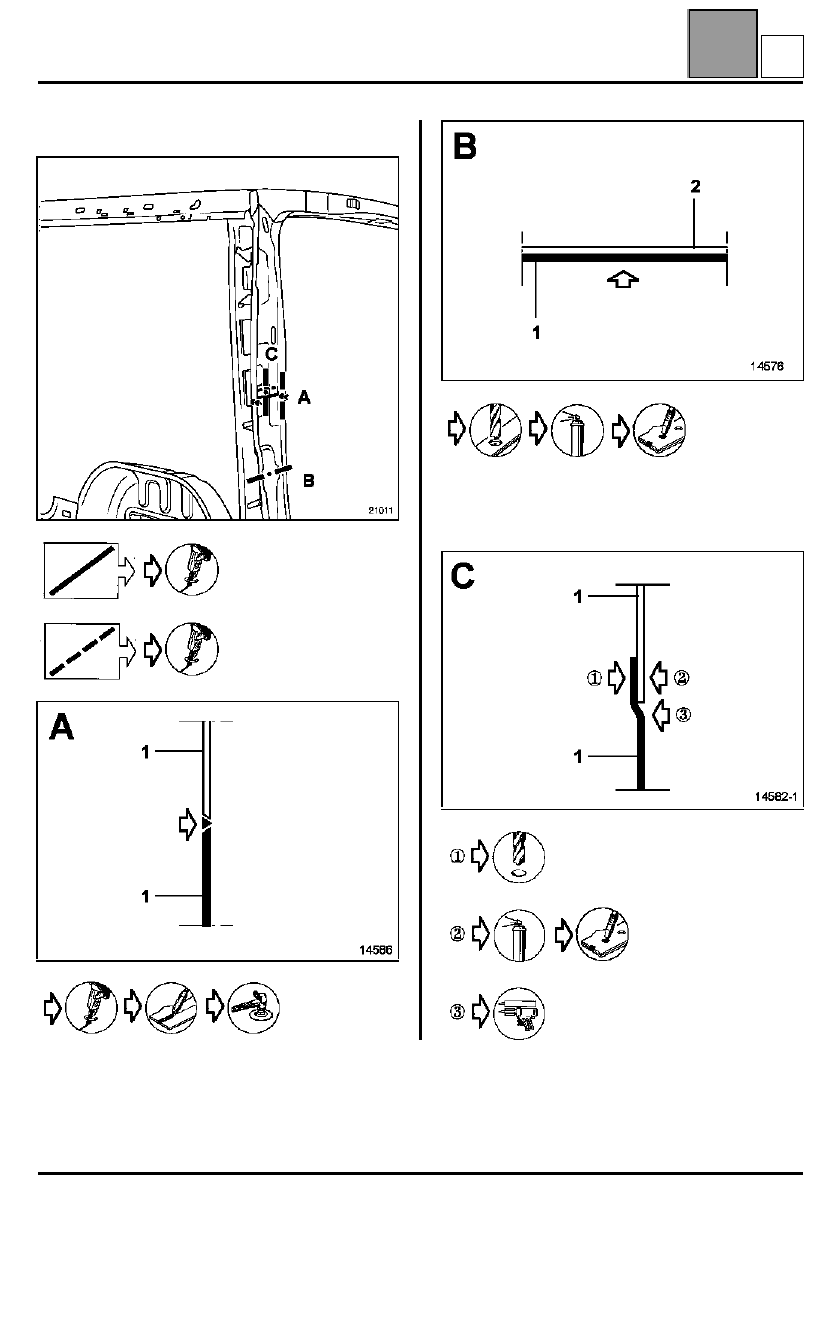

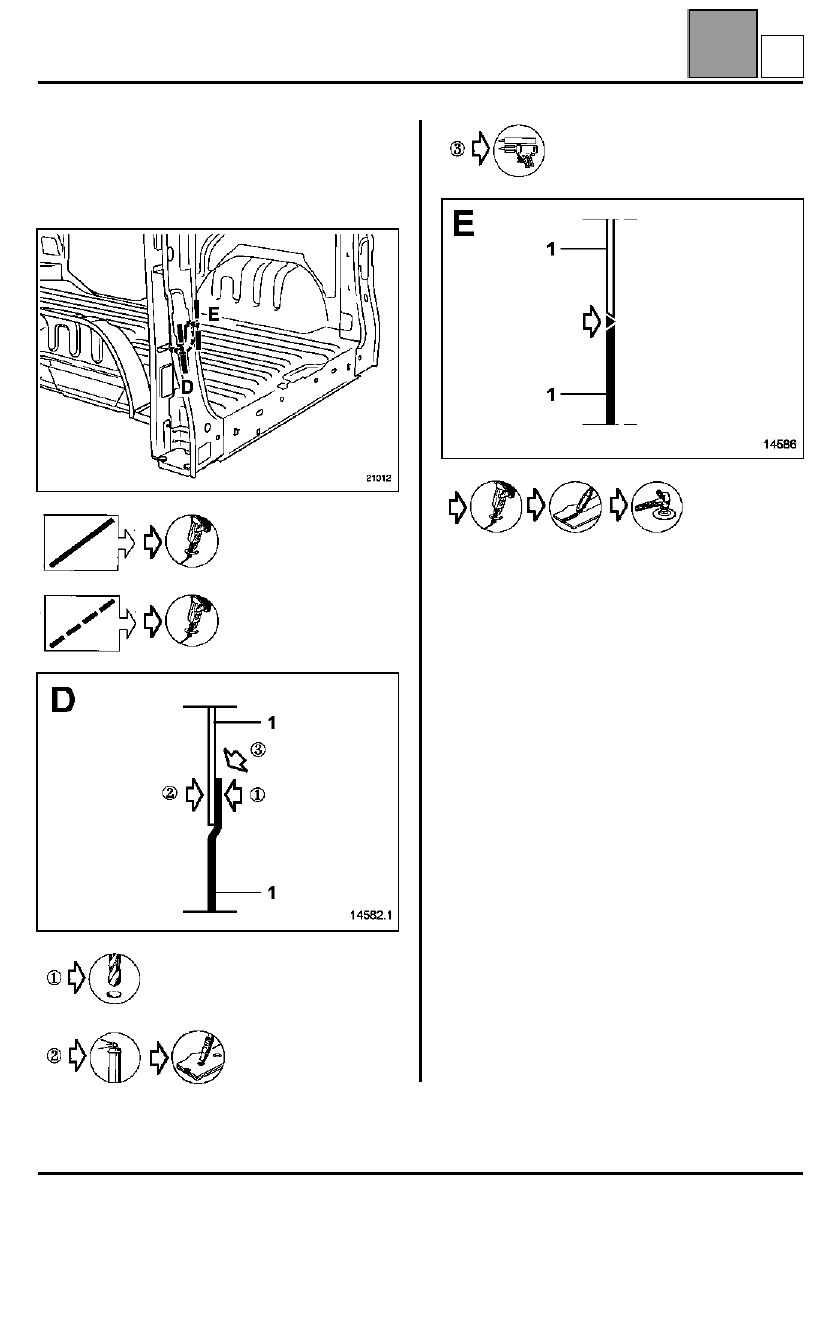

Sustitución completa
NOTA
: la pieza se suministra ensamblada con los
refuerzos de bisagras.
En la unión de los refuerzos con el forro, será
necesario realizar cordones de soldadura
suplementarios según las flechas (1).
