ESTRUCTURA SUPERIOR TRASERA

Forro de panel lateral trasero parte trasera

44

A

ESTRUCTURA SUPERIOR TRASERA

Forro de panel lateral trasero parte trasera

44

44-20

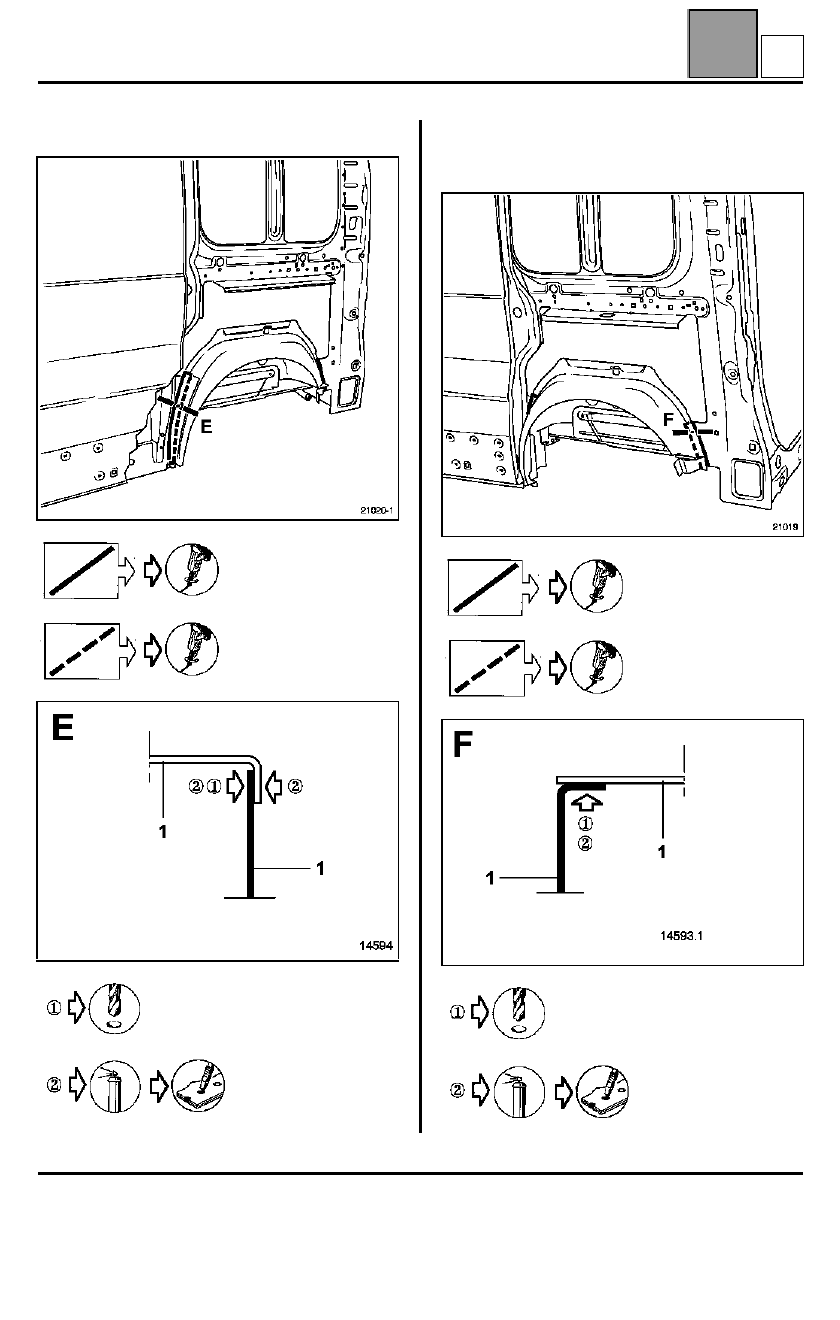

Sustitución parcial del paso de rueda exterior





  en pieza de recambio





  en el vehículo



  en pieza de recambio







NOTA

: el número de puntos de taponado no está

indicado, será necesario respetar una separación de
40 mm

 entre los puntos de soldadura.





  en pieza de recambio





  en el vehículo



  en pieza de recambio







F

ESTRUCTURA SUPERIOR TRASERA

Forro de panel lateral trasero parte trasera

44

A

ESTRUCTURA SUPERIOR TRASERA

Forro de panel lateral trasero parte trasera

44

44-21

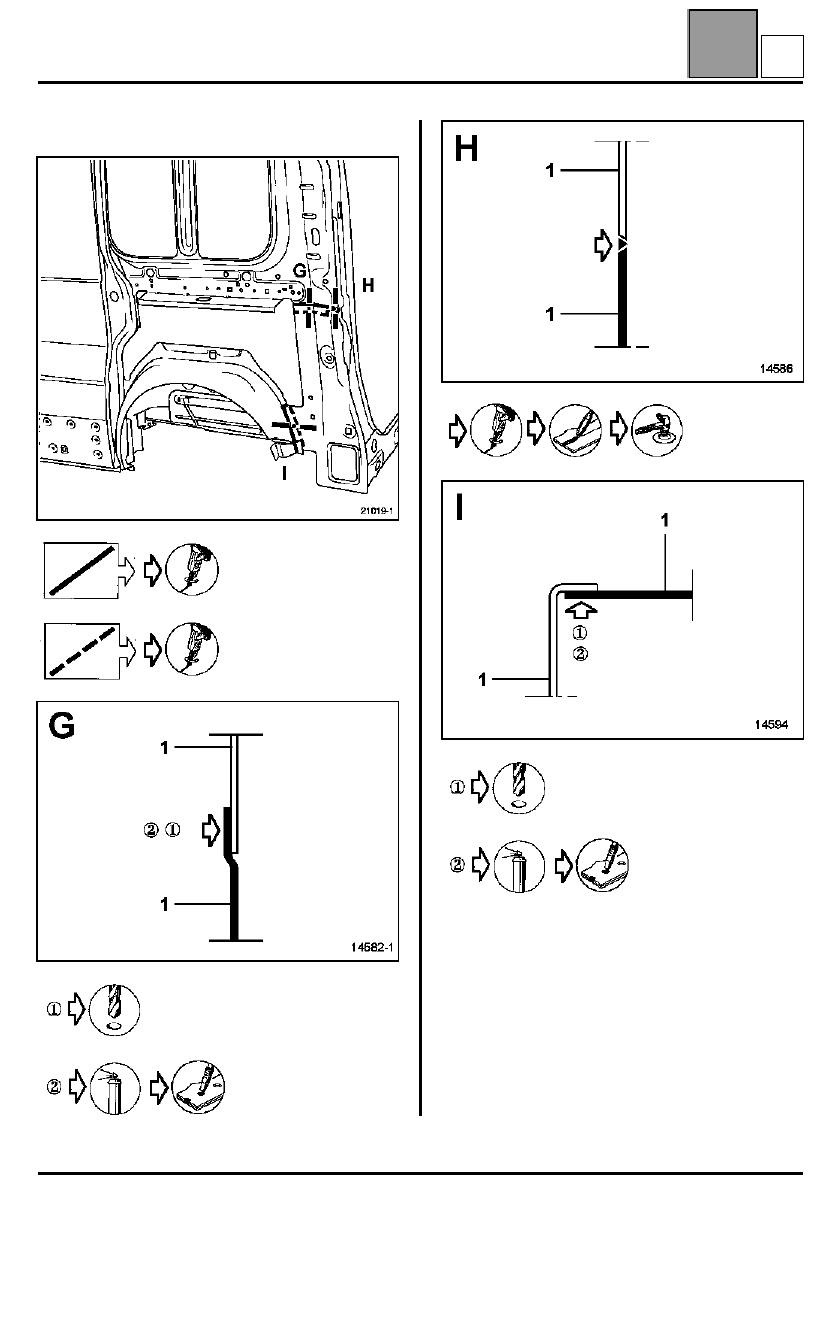

Sustitución parcial de la esquina trasera





  en pieza de recambio





  en el vehículo



  en pieza de recambio





  X4











  en pieza de recambio





  X6

F

ESTRUCTURA SUPERIOR TRASERA

Viga trasera

44

A

ESTRUCTURA SUPERIOR TRASERA

Viga trasera

44

44-22

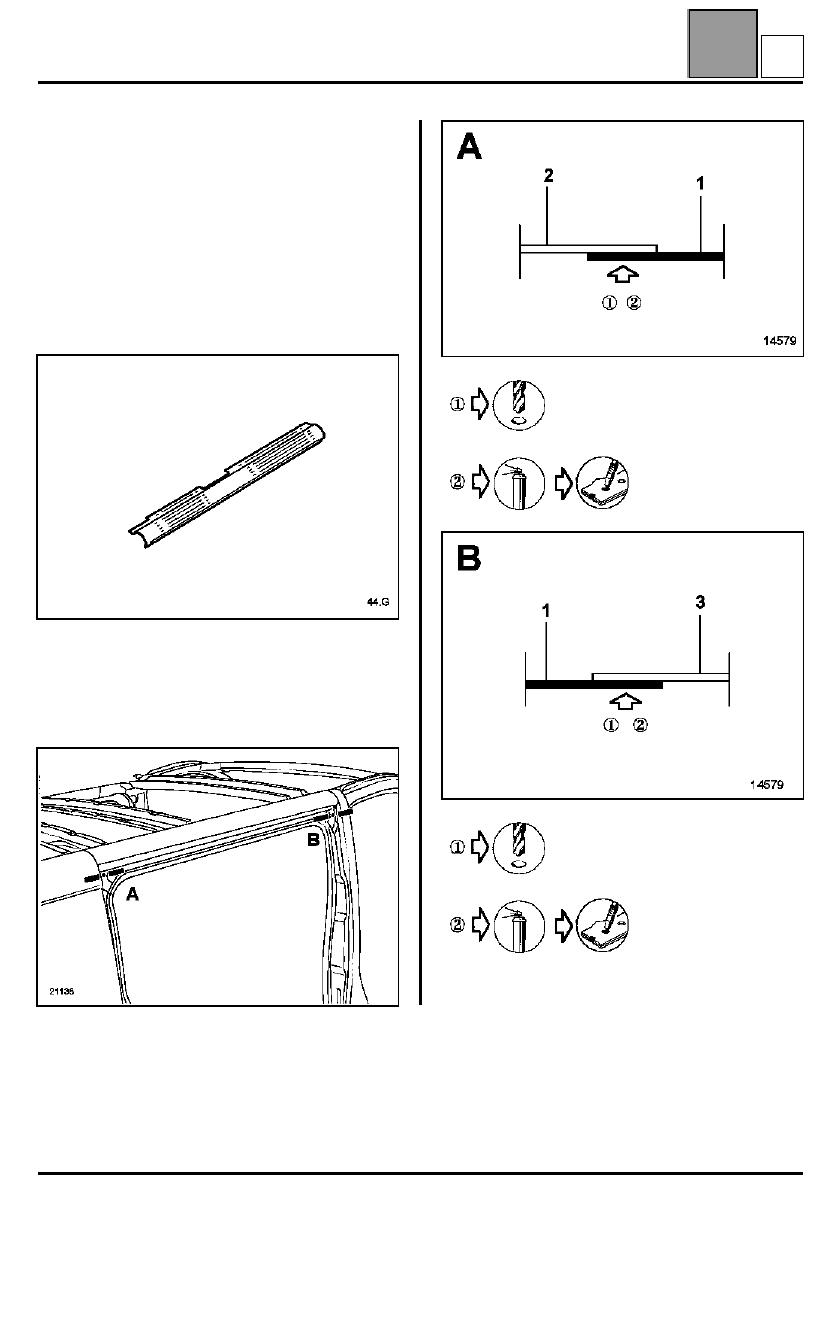

Viga trasera

La sustitución de esta pieza es una operación
complementaria al techo.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Soporte junta doble estanquidad
Cierre de viga

PIEZAS CONCERNIDAS (espesor en mm):

1

 Viga trasera

0,8

2

 Costado de cabina

0,9

3

 Panel lateral trasero parte trasera

0,8



  en pieza de recambio





  X5



  en pieza de recambio





  X5

G

ESTRUCTURA SUPERIOR TRASERA

Forro de viga trasera

44

A

ESTRUCTURA SUPERIOR TRASERA

Forro de viga trasera

44

44-23

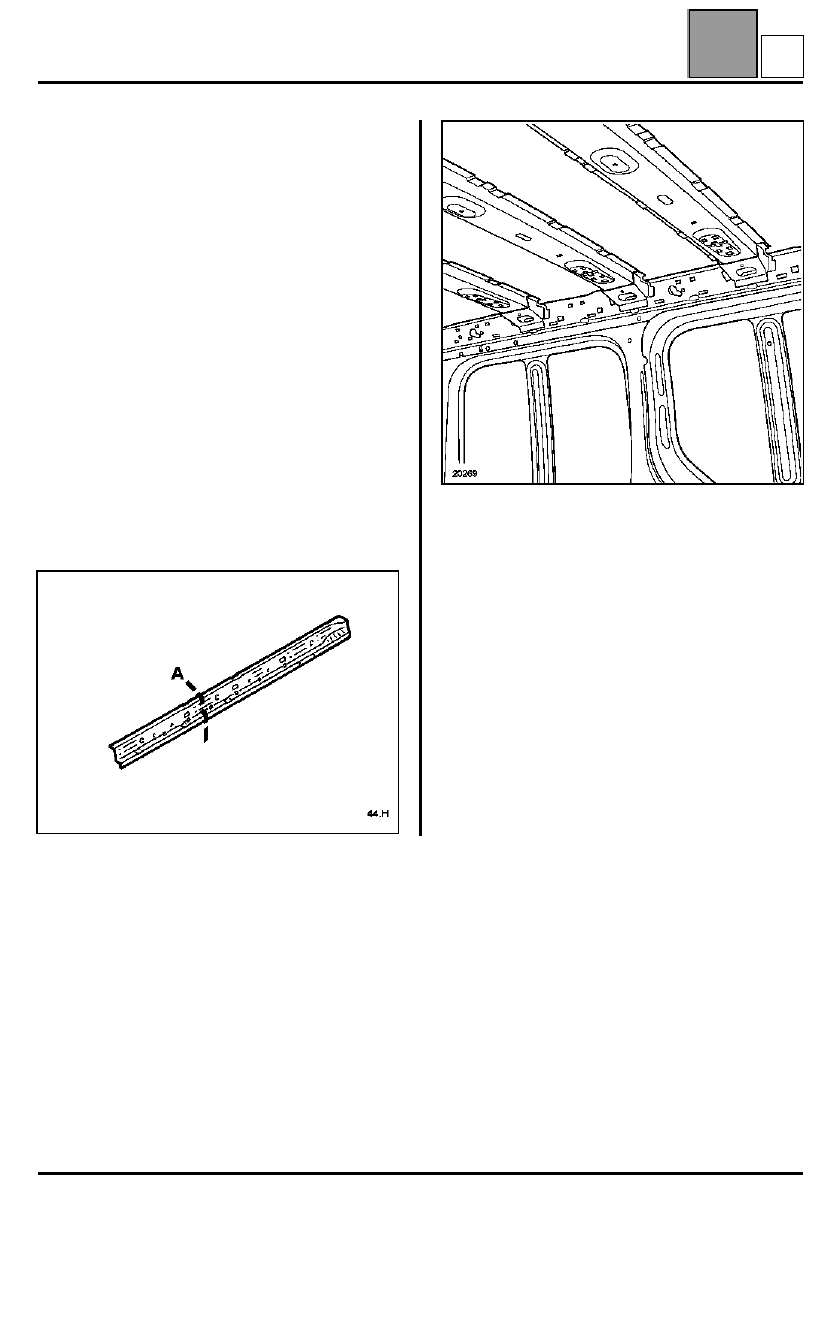

Forro de viga trasera

La sustitución de esta pieza es una operación
complementaria al techo, a la viga trasera o a los
paneles laterales traseros.

Esta operación se efectúa según dos posibilidades:
– completa,
– parcial según el corte A (borde con borde).

NOTA

: el método para la sustitución de esta pieza no

está indicado, es función del tipo de choque.

Según la accesibilidad, será necesario realizar
prioritariamente puntos de soldadura de origen, si no,
es posible sustituir estos puntos por taponados.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Soporte junta doble estanquidad
Cierre de viga

Dibujo para información.

IMPORTANTE

: la posición del corte A puede variar

según la parte que se va a sustituir, éste no se debe
efectuar en un orificio oblongo o en una zona de
embutición.

H
