ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte trasera

44

A

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte trasera

44

44-12

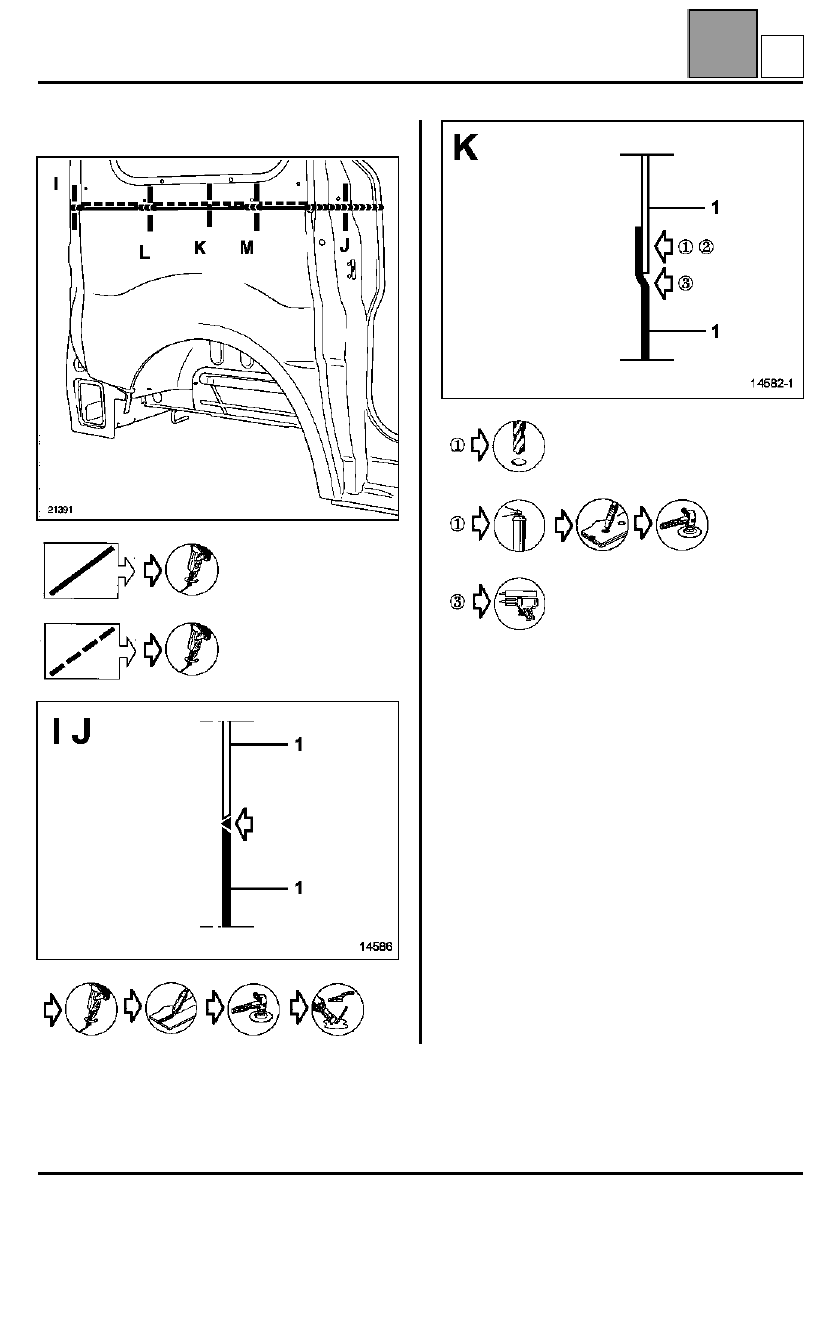

Sustitución parcial superior





  en pieza de recambio





  en el vehículo



  pieza de recambio









NOTA

: el número de puntos de taponado no está

indicado, será necesario respetar una separación de
aproximadamente 60 mm entre los puntos de
soldadura y después realizar, tras la soldadura, un
cordón de masilla en el contorno para asegurar la
estanquidad.

Utilizar masilla tipo M.J.Pro (referencia:
77 11 172 676

).









D

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte trasera

44

A

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte trasera

44

44-13

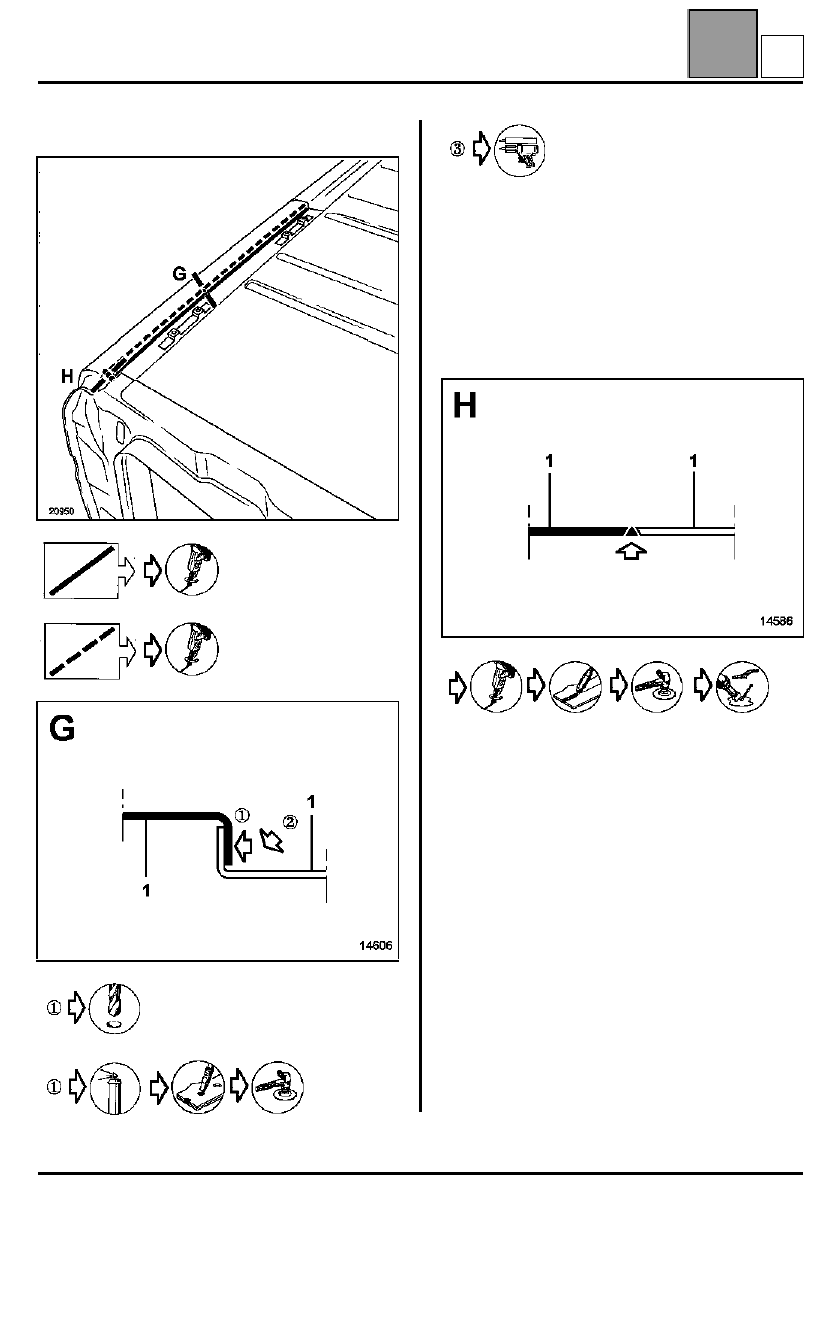

Sustitución parcial bajo el raíl





  en pieza de recambio





  en el vehículo











  pieza de recambio









NOTA

: el número de puntos de taponado no está

indicado, será necesario respetar una separación de
aproximadamente 60 mm entre los puntos de
soldadura y después realizar, tras la soldadura, un
cordón de masilla alisado en el contorno.

Utilizar masilla tipo M.J.Pro (referencia:
77 11 172 676

).

ATENCIÓN

: la sustitución parcial bajo el raíl se

recomienda especialmente para las versiones
acristaladas.
Esto evita extraer el cristal de custodia.

D

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte trasera

44

A

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte trasera

44

44-14







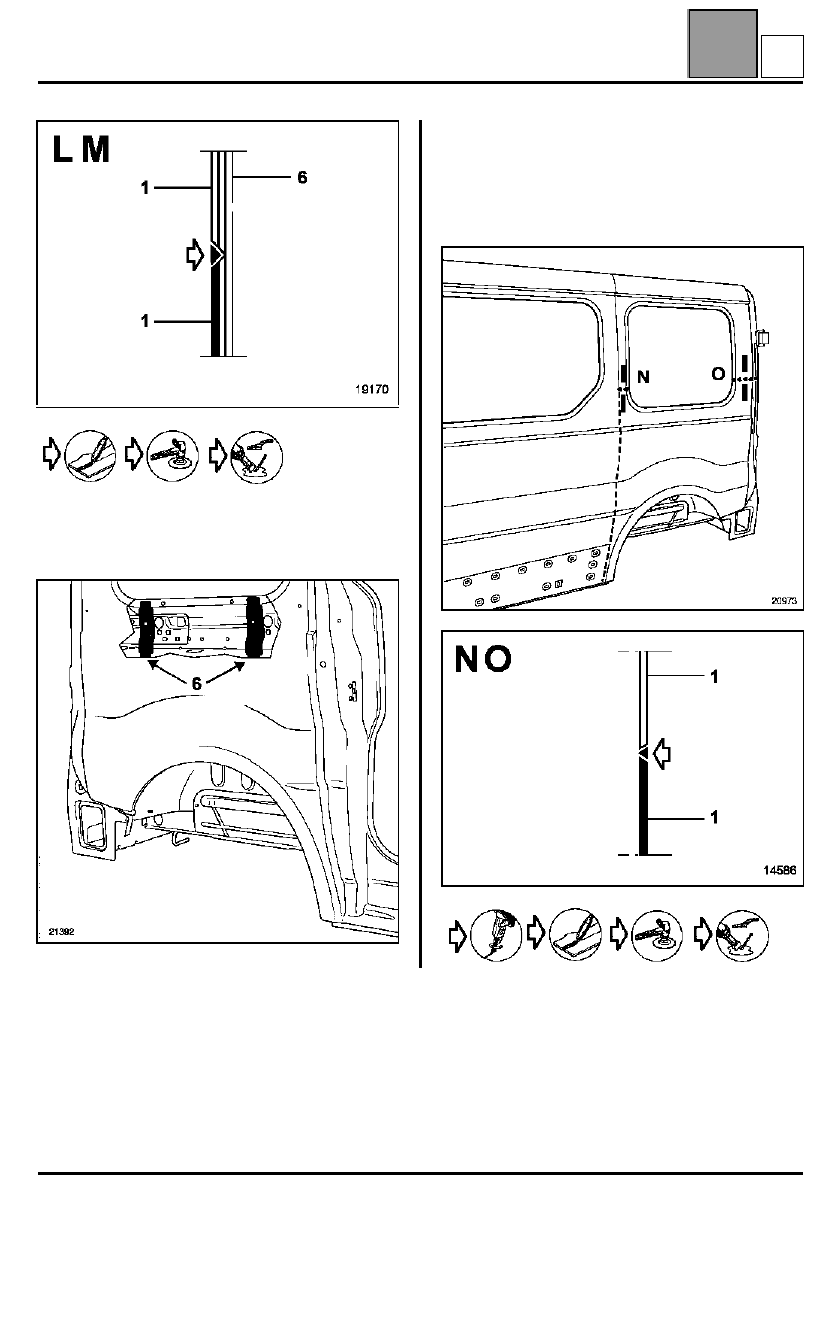

  X2 L20

ATENCIÓN

: el recorte añadido a la altura de los

refuerzos (6) no se puede realizar, será necesario
efectuar un cordón de soldadura en el contorno.

Sustitución parcial (PARA VERSIÓN
ACRISTALADA SOLAMENTE)

NOTA

: encontrarán en el método únicamente las

particularidades relativas a los cortes, siendo el resto
idéntico a la versión de chapa.









D

ESTRUCTURA SUPERIOR TRASERA

Pie medio trasero

44

A

ESTRUCTURA SUPERIOR TRASERA

Pie medio trasero

44

44-15

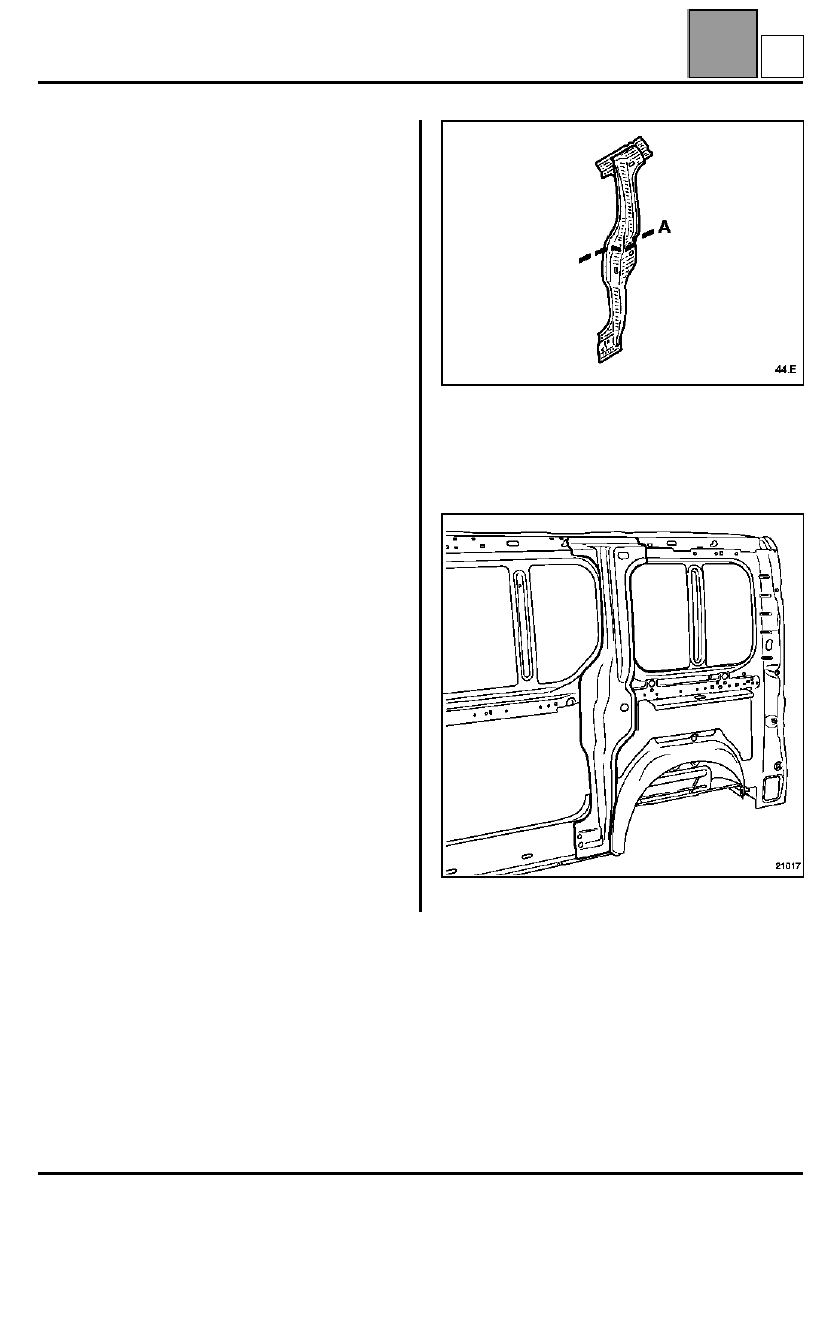

Pie medio trasero

La sustitución de esta pieza es una operación
complementaria a la de los paneles traseros parte
delantera y trasera para una colisión lateral.

Esta operación se efectúa según varias posibilidades:
– completa,
– parcial según corte A.

IMPORTANTE

: las posiciones de los cortes dadas en

los métodos no pueden ser desplazadas, se
determinan en función de las de los forros y de los
refuerzos.

NOTA

: para las versiones acristaladas, la sustitución

parcial permite evitar el desgrapado completo de los
paneles laterales si éstos se cambian parcialmente
por corte en los montantes del cristal.

No hay método específico para esta pieza, las uniones
se pueden realizar de igual forma que para los
primeros equipos.

Encontrarán en el método únicamente la posición del
corte para la sustitución parcial.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Refuerzo bandolera
Refuerzo enrollador
Jaula placa
Placa resbalón
Pie medio
Tuercas soldadas

PIEZAS CONCERNIDAS (espesor en mm):

1

Pie medio

1

Sustitución completa

Dibujo para información.
