ESTRUCTURA SUPERIOR TRASERA

Paso de rueda interior trasero

44

A

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda interior trasero

44

44-24

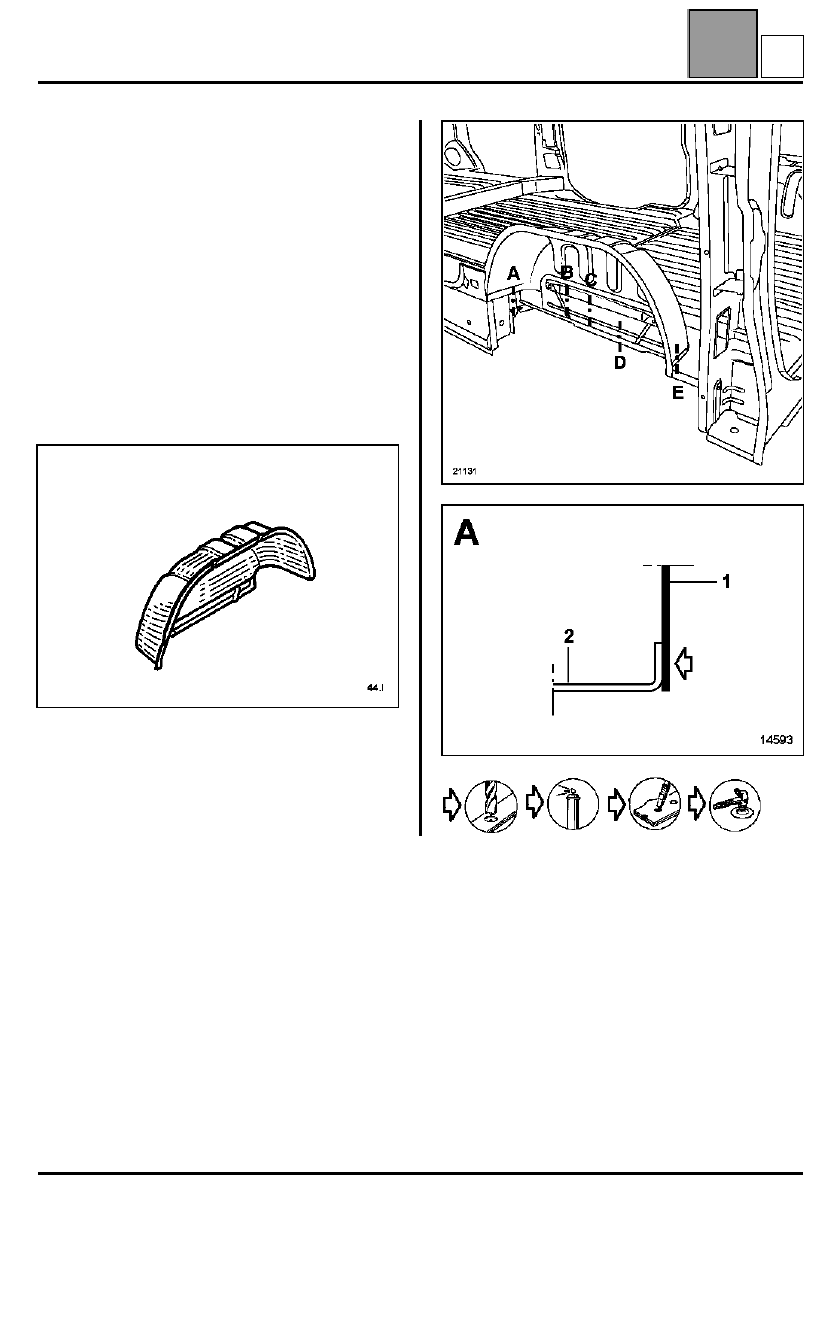

Paso de rueda interior trasero

La sustitución de esta pieza es una operación
complementaria a la del forro del panel trasero parte
trasera para una colisión trasera.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Refuerzo del paso de rueda
Espárragos soldados

PIEZAS CONCERNIDAS (espesor en mm):

1

 Paso de rueda interior trasero

1

2

 Refuerzo del paso de rueda

1,5

3

 Piso trasero parte trasera

0,8

4

 Refuerzo longitudinal del piso

2







 X4

I

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda interior trasero

44

A

ESTRUCTURA SUPERIOR TRASERA

Paso de rueda interior trasero

44

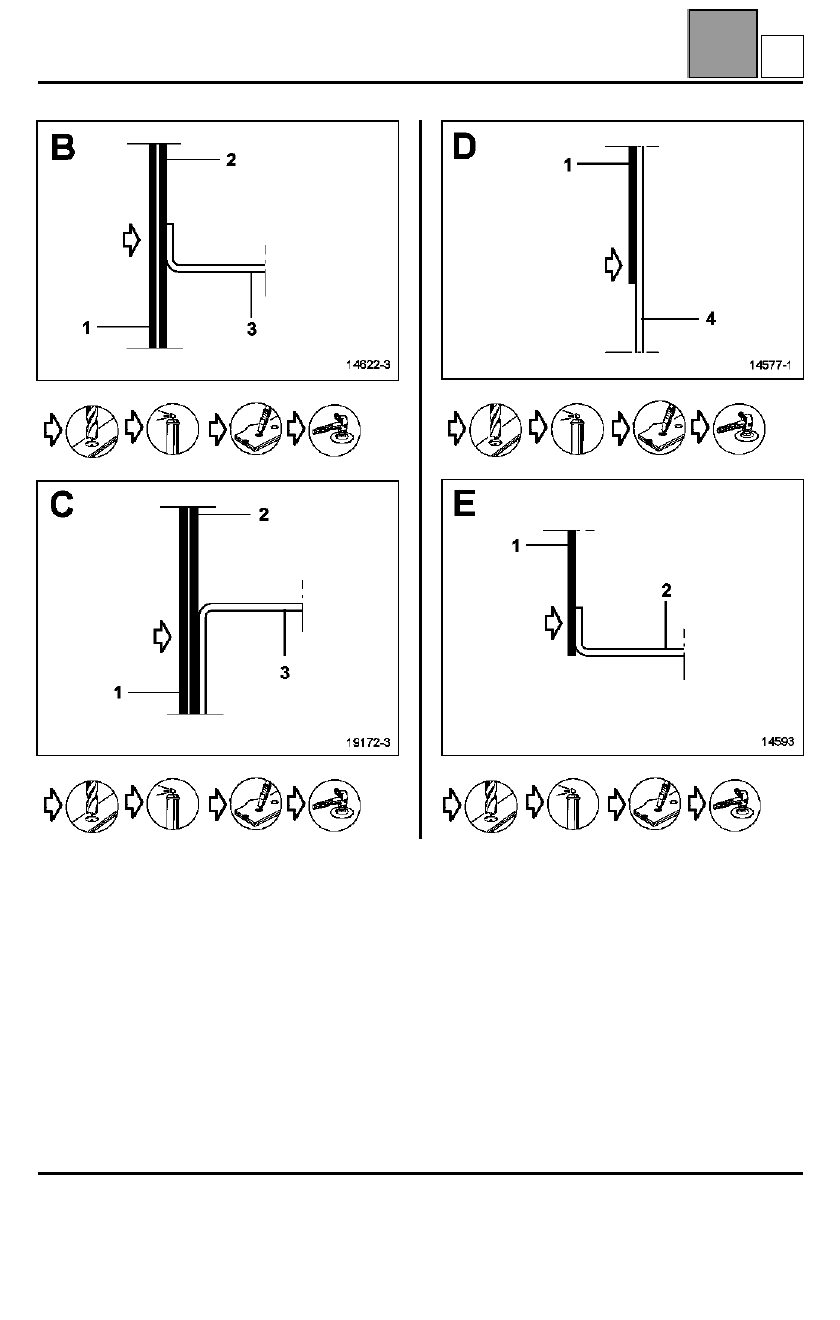

44-25









 X10









 X10









 X10







 X4

I

ESTRUCTURA SUPERIOR TRASERA

Pie trasero

44

A

ESTRUCTURA SUPERIOR TRASERA

Pie trasero

44

44-26

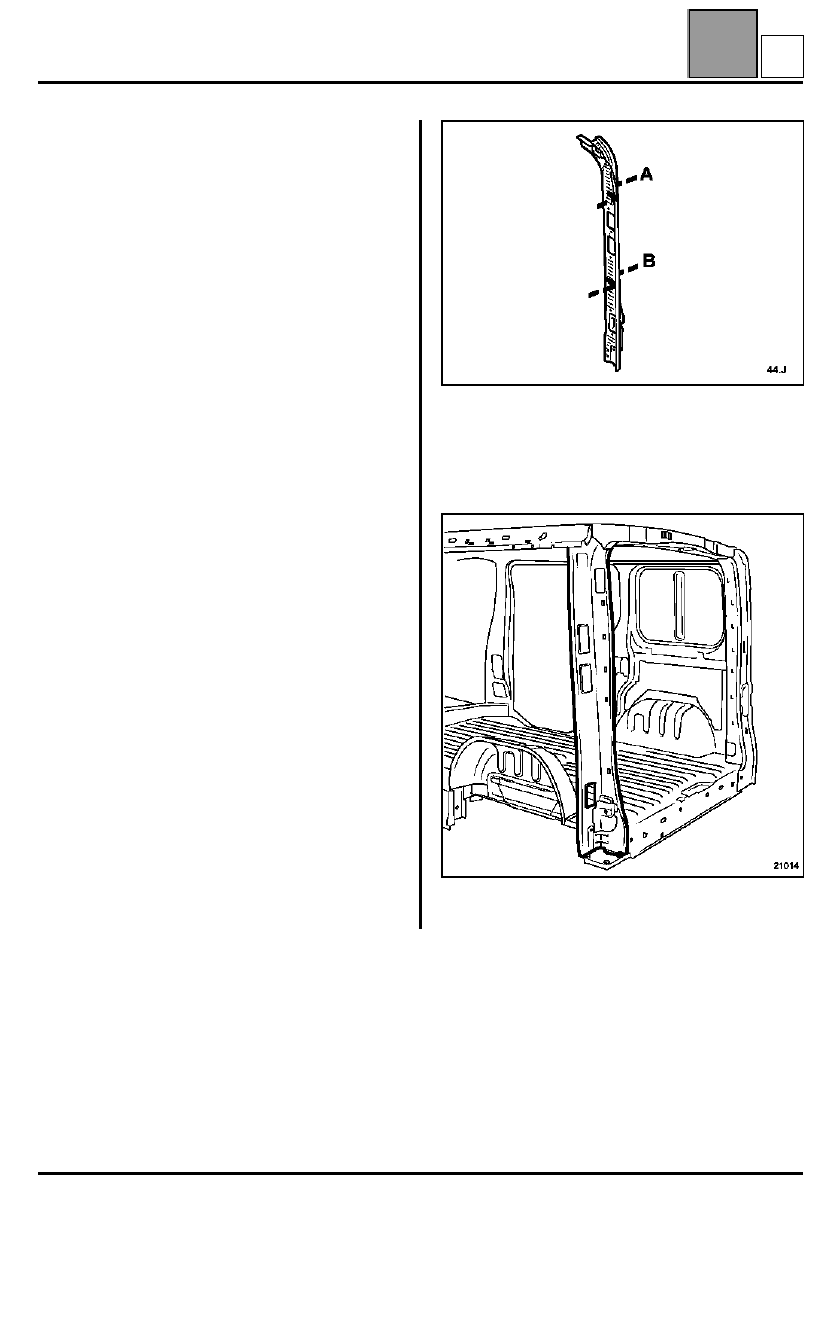

Pie trasero

La sustitución de esta pieza es una operación
complementaria a la del vierteaguas del panel trasero
parte trasera para una colisión trasera.

Esta operación se efectúa según tres posibilidades:
– completa,
– parcial según el corte A,
– parcial según el corte B.

IMPORTANTE

: las posiciones de los cortes dadas en

los métodos no pueden ser desplazadas, se
determinan en función de las de los forros y de los
refuerzos.

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen.

Encontrarán en el método únicamente la posición de
los cortes para las sustituciones parciales.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Refuerzo equilibradora
Refuerzos anilla de amarre

PIEZAS CONCERNIDAS (espesor en mm):

1

Pie trasero

1

Sustitución completa

NOTA

: la pieza se suministra sin los refuerzos de

bisagras.

J

ESTRUCTURA SUPERIOR TRASERA

Pie trasero

44

A

ESTRUCTURA SUPERIOR TRASERA

Pie trasero

44

44-27

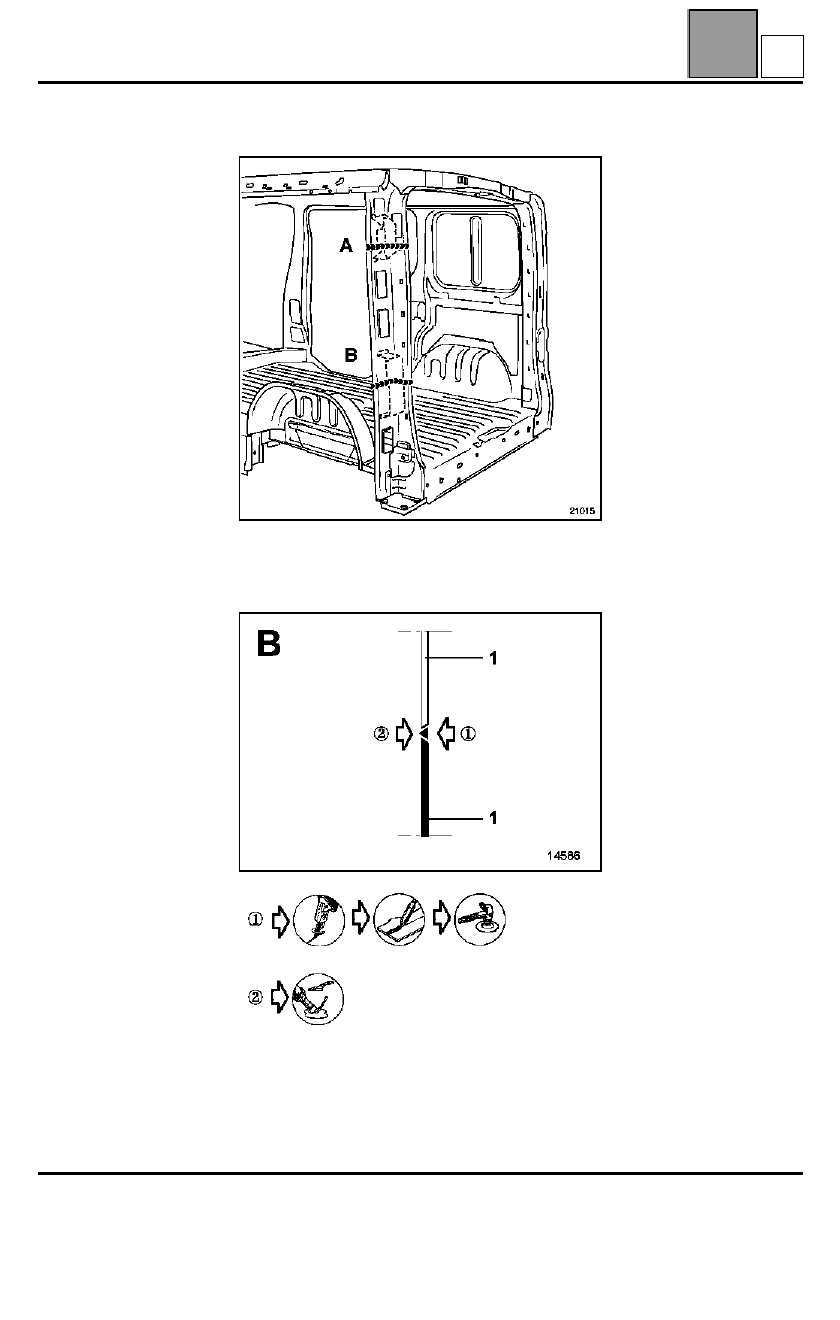

Sustitución parcial según el corte A o B

NOTA

: los cortes deberán ser efectuados bajo los

refuerzos de bisagras, tras haberlos desgrapado
previamente.
