Renault Trafic II. Manual - parte 154

ESTRUCTURA SUPERIOR LATERAL

Altos de carrocería de cabina

43

A

ESTRUCTURA SUPERIOR LATERAL

Altos de carrocería de cabina

43

43-11

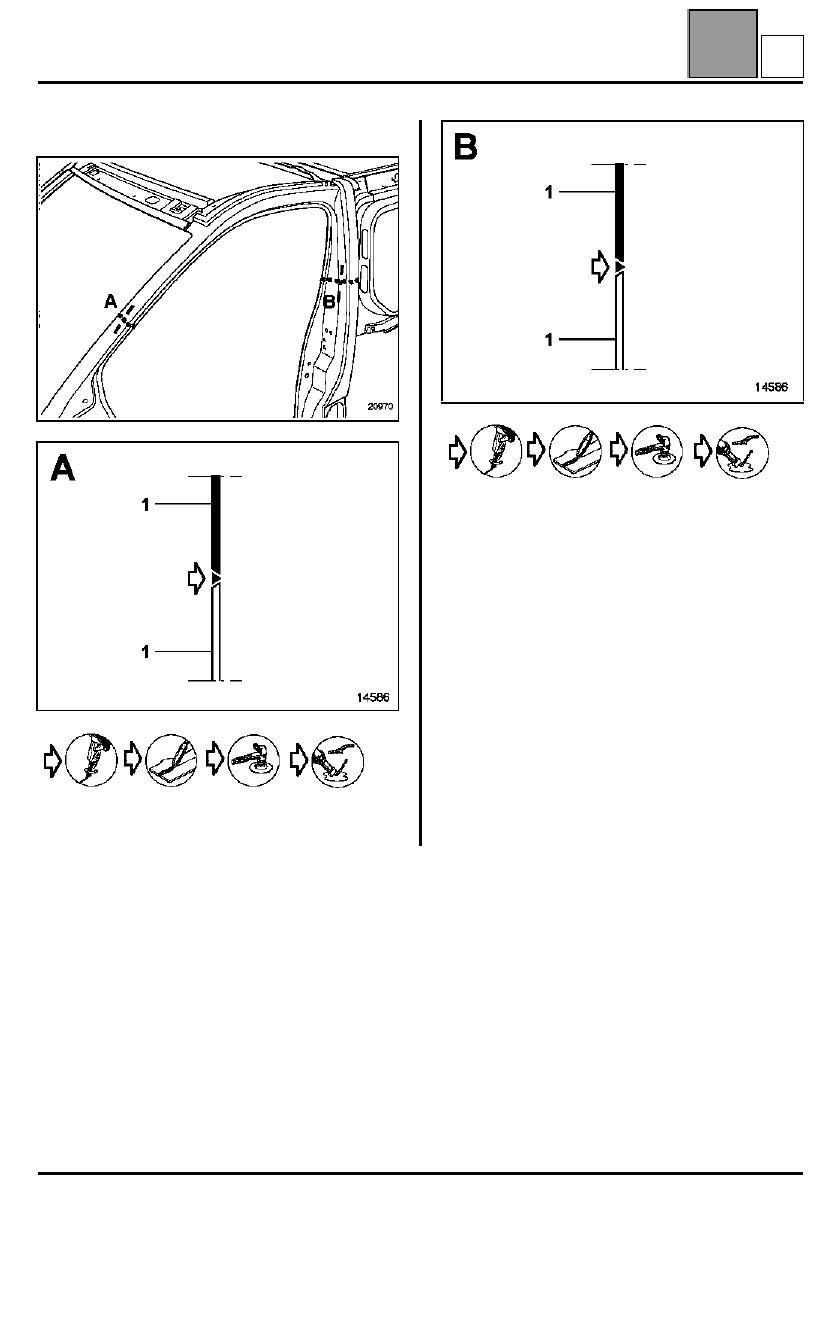

Sustitución parcial según corte A-C









IMPORTANTE

: el corte A debe ser efectuado por

encima del refuerzo del montante del vano.









IMPORTANTE

: la posición del corte debe ser

efectuada a más de 150 mm del tornillo de fijación del
cinturón de seguridad.

F

ESTRUCTURA SUPERIOR LATERAL

Altos de carrocería de cabina

43

A

ESTRUCTURA SUPERIOR LATERAL

Altos de carrocería de cabina

43

43-12

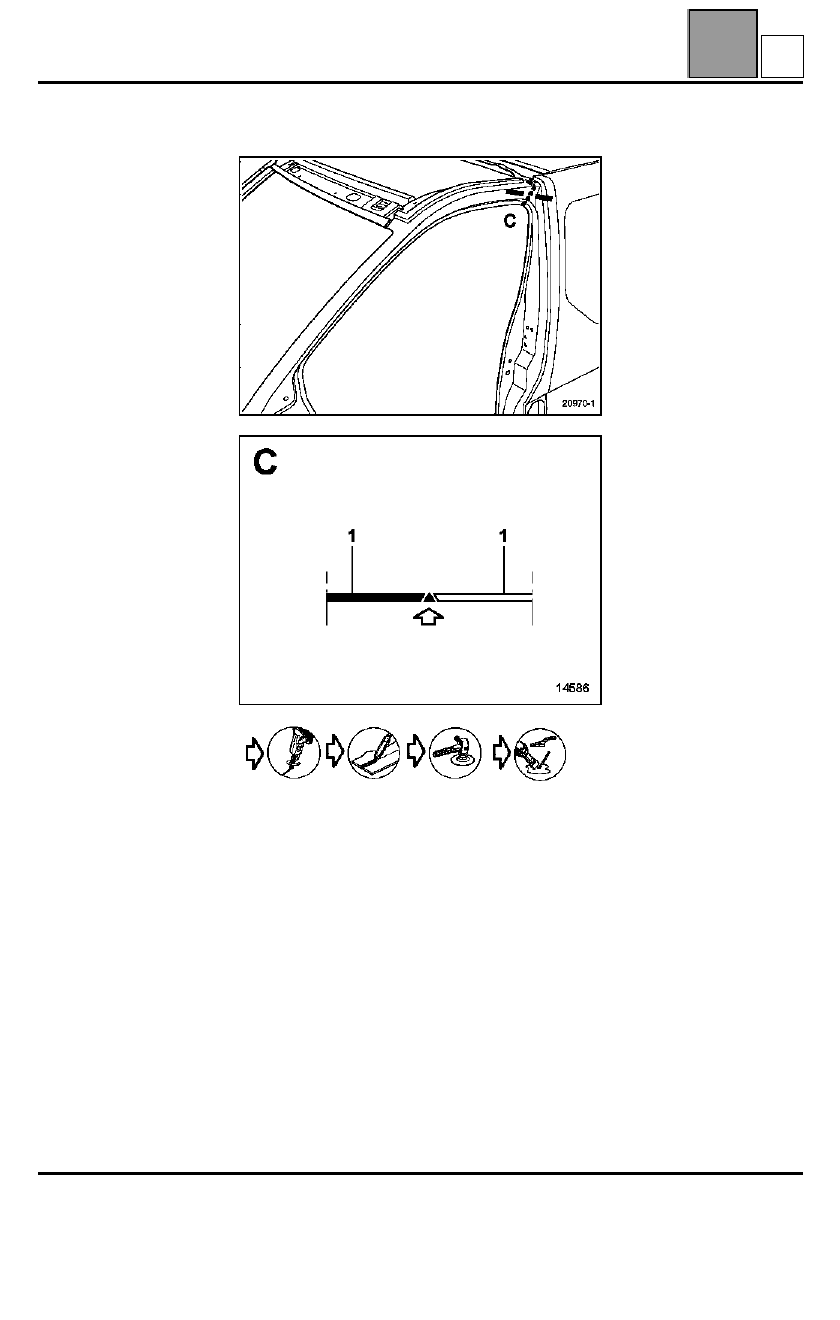

Sustitución parcial según corte A-B









NOTA

: la sustitución parcial corte C, permite evitar

desgrapar el panel lateral trasero parte delantera.

RECUERDEN

: como para la operación anterior, el

corte A debe ser efectuado por encima del refuerzo
del montante del vano.

F

ESTRUCTURA SUPERIOR LATERAL

Pie trasero de cabina

43

A

ESTRUCTURA SUPERIOR LATERAL

Pie trasero de cabina

43

43-13

Pie trasero de cabina

La sustitución de esta pieza sólo puede ser efectuada
tras la extracción del panel lateral trasero parte
delantera.

Para efectuar esta operación, será necesario solicitar
como suplemento los insertos hinchables.

NOTA

: por razones de estandarización en el Almacén

de Piezas de Recambio, el pie delantero de cabina se
debe recortar en el costado de cabina, este último
cubre varios modos de venta (ejemplo: pie delantero,
bajos de carrocería, pie trasero, etc.).

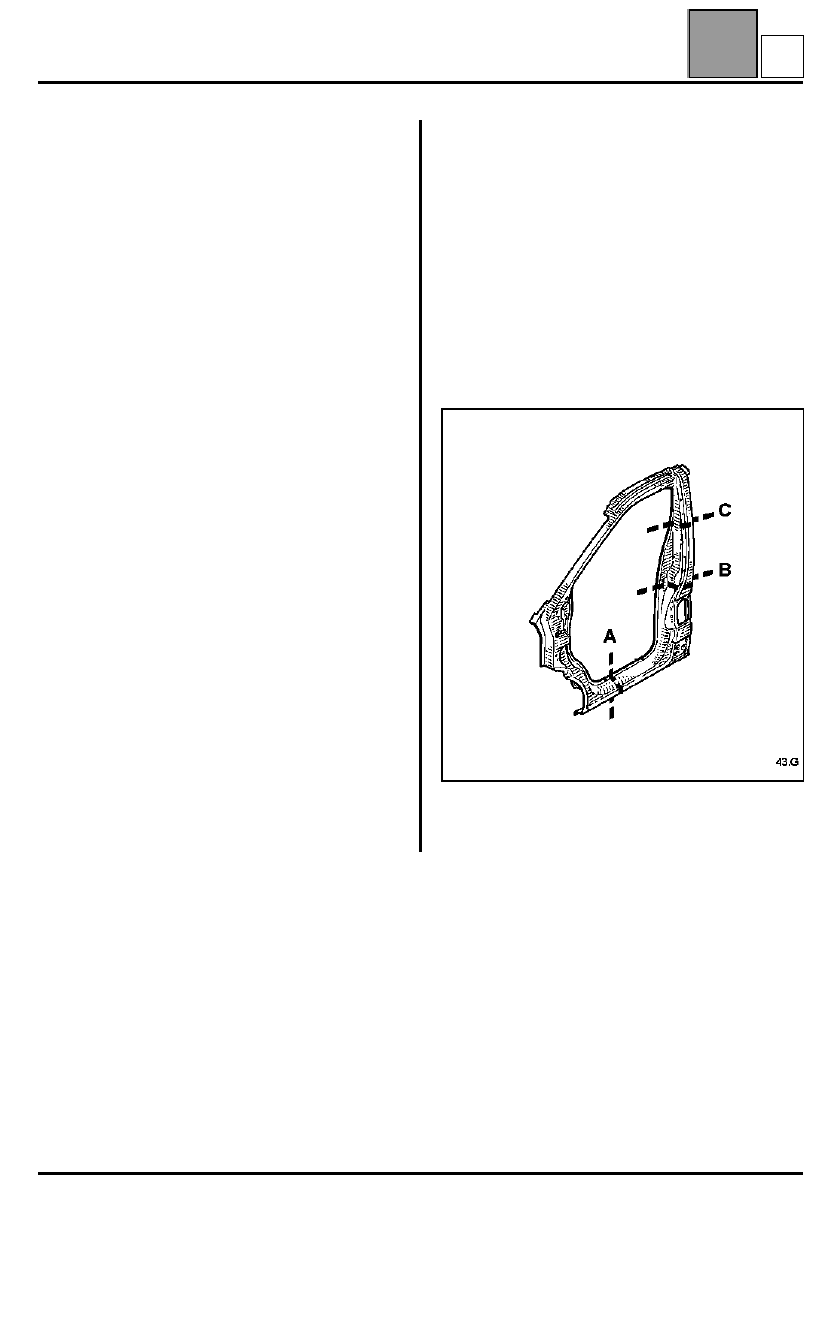

La sustitución se efectúa parcialmente según dos
posibilidades:
– según los cortes A-B,
– según los cortes A-C.
Tan sólo las particularidades del corte parcial A-C
están indicadas, el método de corte B es idéntico al del
corte C.

IMPORTANTE

: las posiciones de los cortes se dan a

título indicativo, pueden ser desplazadas según las
deformaciones debidas al choque, salvo para el corte
C

 que debe ser respetado con precisión.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Viga de encuadramiento
Refuerzo de encuadramiento
Refuerzo del resbalón
Placa del resbalón
Refuerzo centrador
Escuadra de fijación de la aleta
Refuerzo de pie
Refuerzo freno de puerta
Refuerzo de bisagra
Par superior de pie
Par inferior de pie
Tuercas soldadas

PIEZAS CONCERNIDAS (espesor en mm):

1

Pie trasero de cabina

0,9

G

ESTRUCTURA SUPERIOR LATERAL

Pie trasero de cabina

43

A

ESTRUCTURA SUPERIOR LATERAL

Pie trasero de cabina

43

43-14

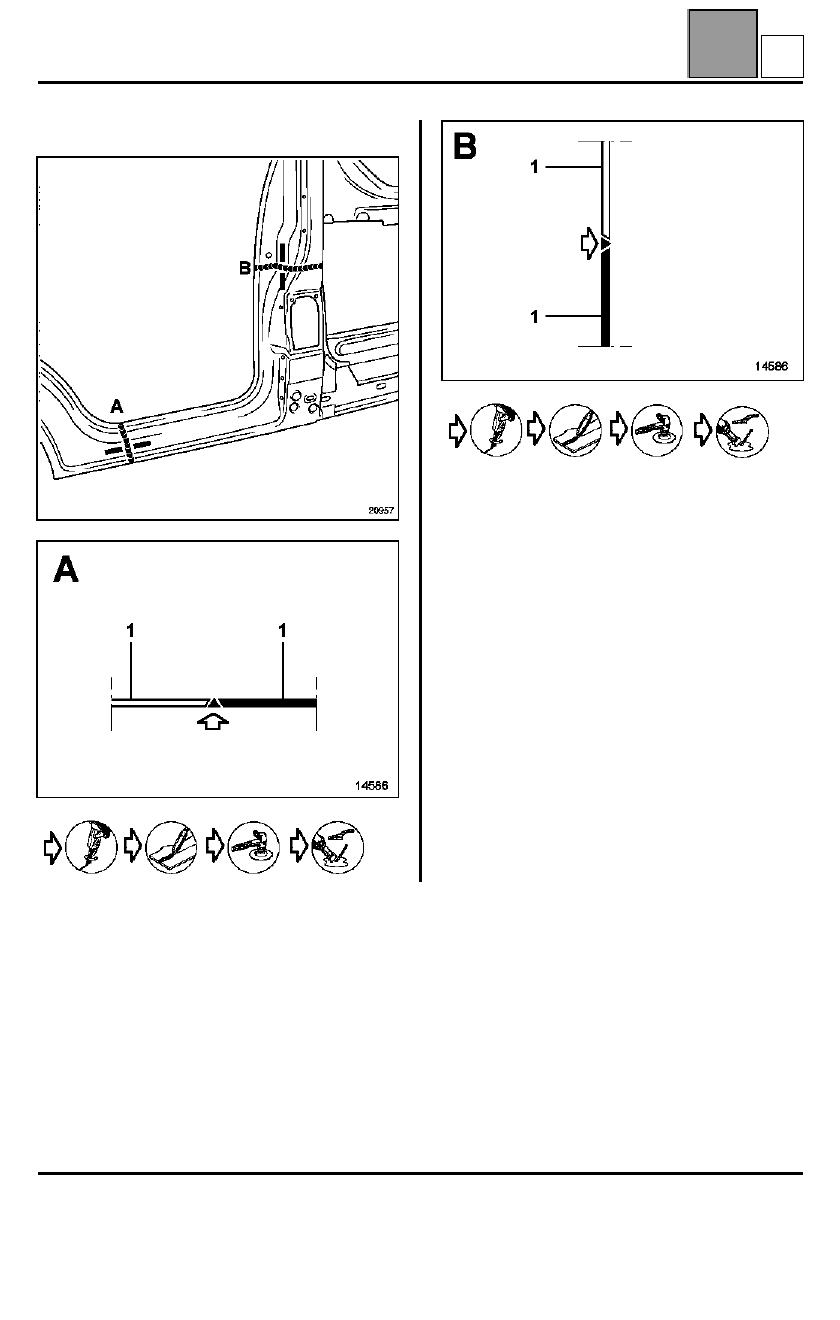

Sustitución parcial corte A-B

















G
