ESTRUCTURA SUPERIOR LATERAL

Forro del montante de vano.

43

A

ESTRUCTURA SUPERIOR LATERAL

Forro del montante de vano.

43

43-7

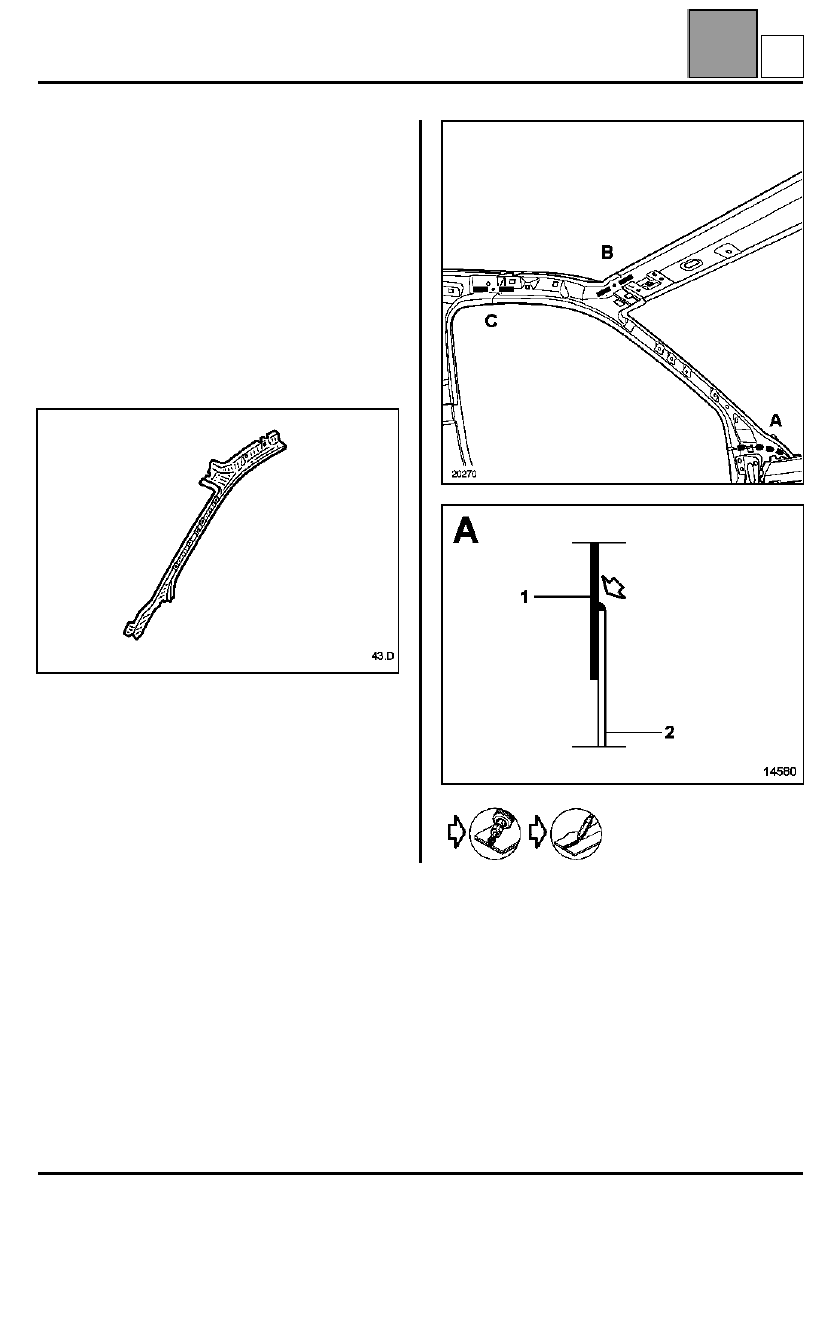

Forro del montante de vano.

La sustitución de esta pieza es una operación
complementaria a la sustitución del pie delantero de
cabina para una colisión lateral.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

1

Forro del montante de vano

1

2

Costado de alero

1

3

Forro del pie medio

1

4

Travesaño delantero del techo

0,8





  X3L 20

D

ESTRUCTURA SUPERIOR LATERAL

Forro del montante de vano.

43

A

ESTRUCTURA SUPERIOR LATERAL

Forro del montante de vano.

43

43-8

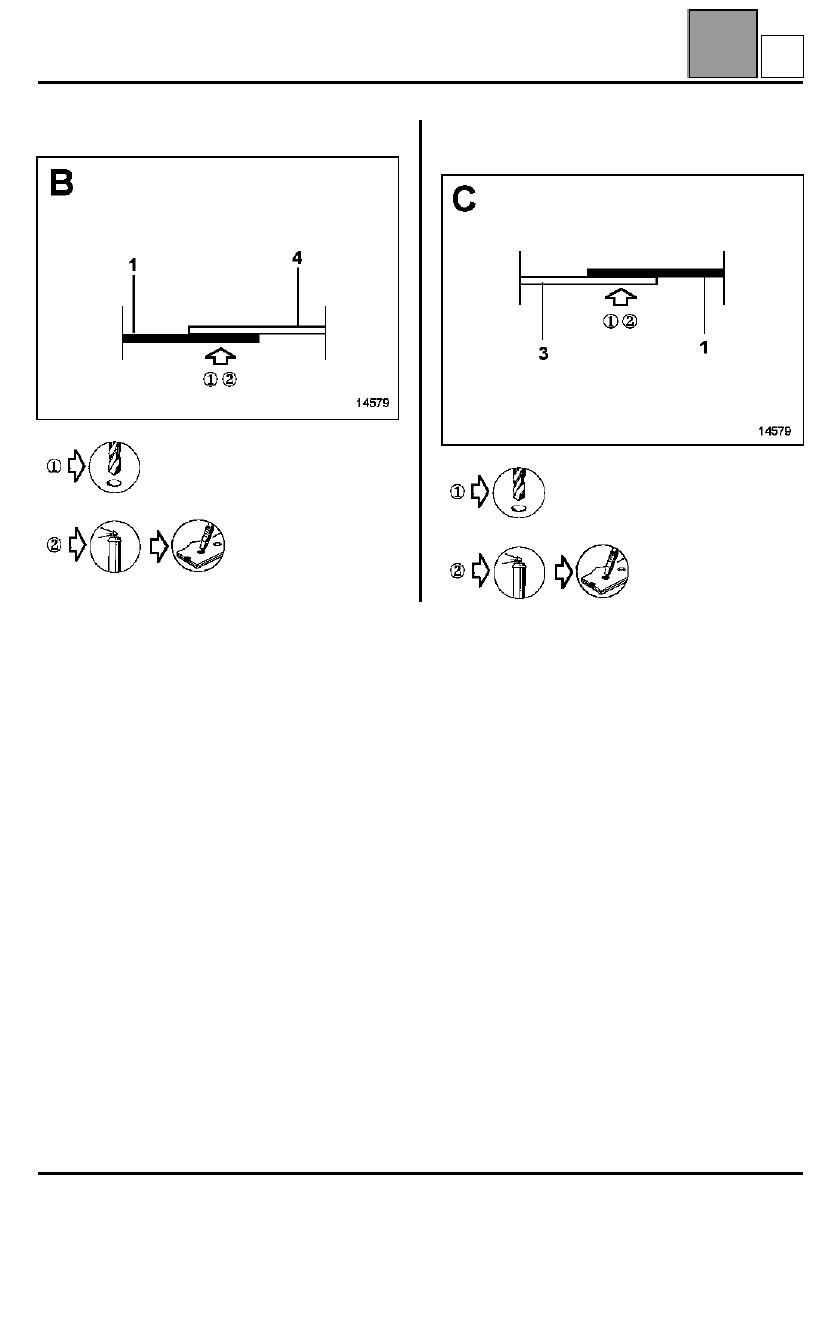

Particularidades con techo de cabina colocado



  en pieza de recambio





  X4

Particularidades con parte superior del costado de
cabina colocada



  en pieza de recambio





  X4

D

ESTRUCTURA SUPERIOR LATERAL

Refuerzo de forro del montante de vano

43

A

ESTRUCTURA SUPERIOR LATERAL

Refuerzo de forro del montante de vano

43

43-9

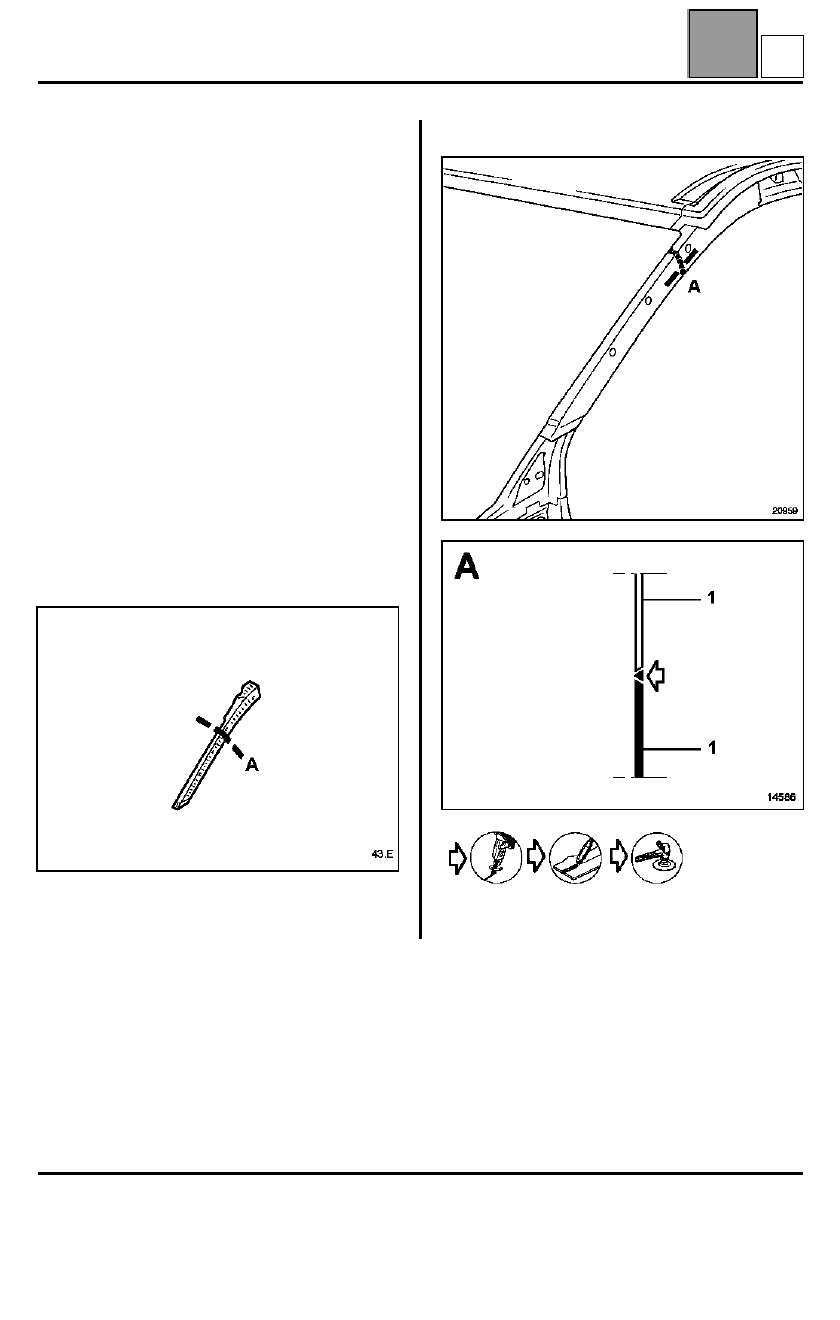

Refuerzo de forro del montante de vano

La sustitución de esta pieza es una operación
complementaria a la sustitución de la parte delantera
del costado de cabina para una colisión lateral.

Esta operación se efectúa de dos formas:
– completa,
– parcial según el corte A.

No hay especificidad de método para esta operación,
todas las uniones se pueden realizar como las de
origen.

Encontrarán en el método únicamente la posición del
corte para sustitución parcial.

El desgrapado parcial de esta pieza puede ser útil
para aplanar el forro del montante de vano durante un
enderezado.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

1

Refuerzo de forro del montante de vano

0,8

Sustitución parcial









E

ESTRUCTURA SUPERIOR LATERAL

Altos de carrocería de cabina

43

A

ESTRUCTURA SUPERIOR LATERAL

Altos de carrocería de cabina

43

43-10

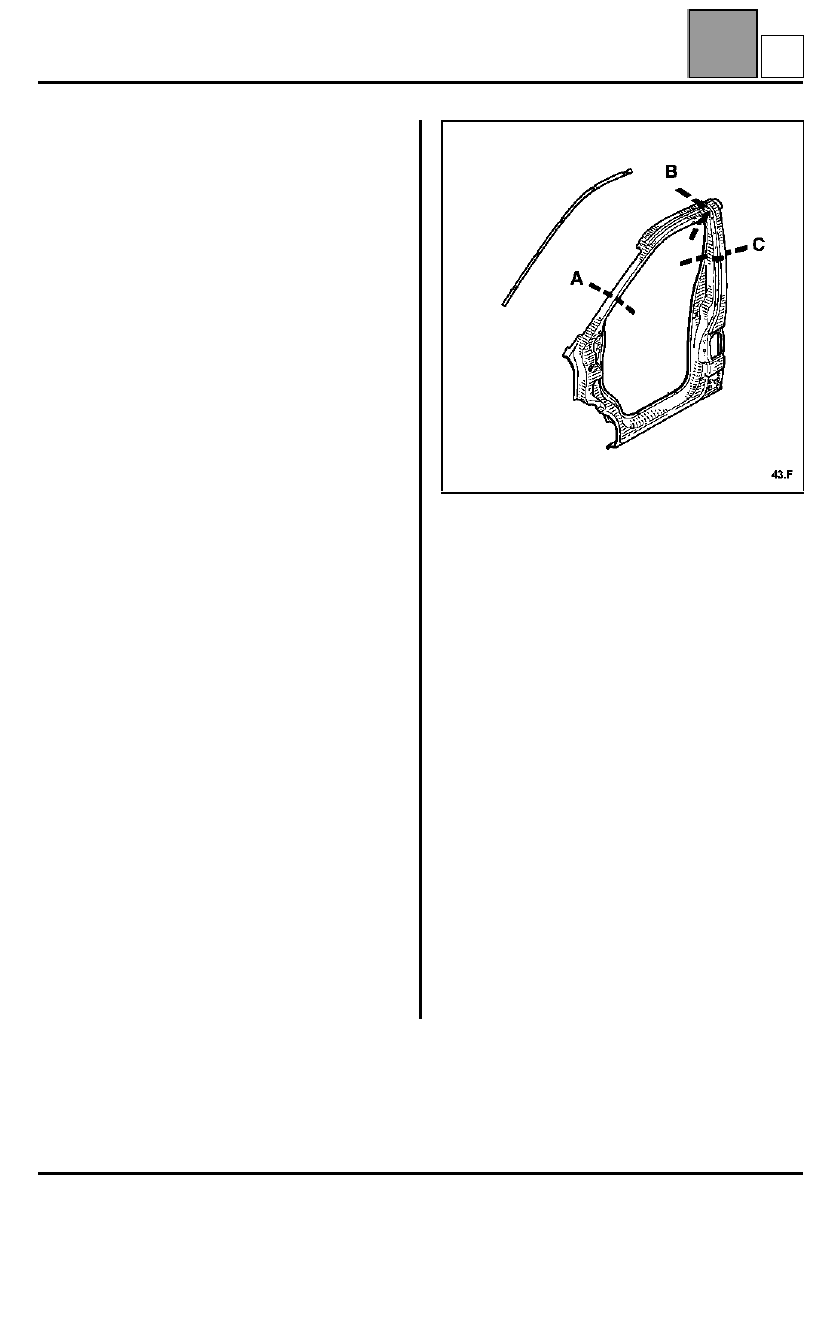

Altos de carrocería de cabina

La sustitución de esta pieza sólo puede ser efectuada
tras la extracción del panel lateral trasero parte
delantera y del techo de cabina.

Para efectuar esta operación, será necesario solicitar
como suplemento los remaches del soporte de la junta
de doble estanquidad.

NOTA

: por razones de estandarización en el Almacén

de Piezas de Recambio, la parte superior de cabina se
debe recortar en el costado de cabina, este último
cubre varios modos de venta (ejemplo: pie delantero,
bajos de carrocería, pie trasero, etc.).

La sustitución se efectúa parcialmente según dos
posibilidades:
– según los cortes A-B,
– según los cortes A-C.
Tan sólo las particularidades del corte parcial A-C
están indicadas, el método de corte B es idéntico al del
corte C.

IMPORTANTE

: las posiciones de los cortes dadas en

los métodos no pueden ser desplazadas, se
determinan en función de las de los forros y de los
refuerzos.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Viga de encuadramiento
Refuerzo de encuadramiento
Refuerzo del resbalón
Placa del resbalón
Refuerzo centrador
Escuadra de fijación de la aleta
Refuerzo de pie
Refuerzo freno de puerta
Refuerzo de bisagra
Par superior de pie
Par inferior de pie
Tuercas soldadas

PIEZAS CONCERNIDAS (espesor en mm):

1

Altos de carrocería de cabina

0,9

F
