ESTRUCTURA SUPERIOR DELANTERA

Salpicadero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero

42

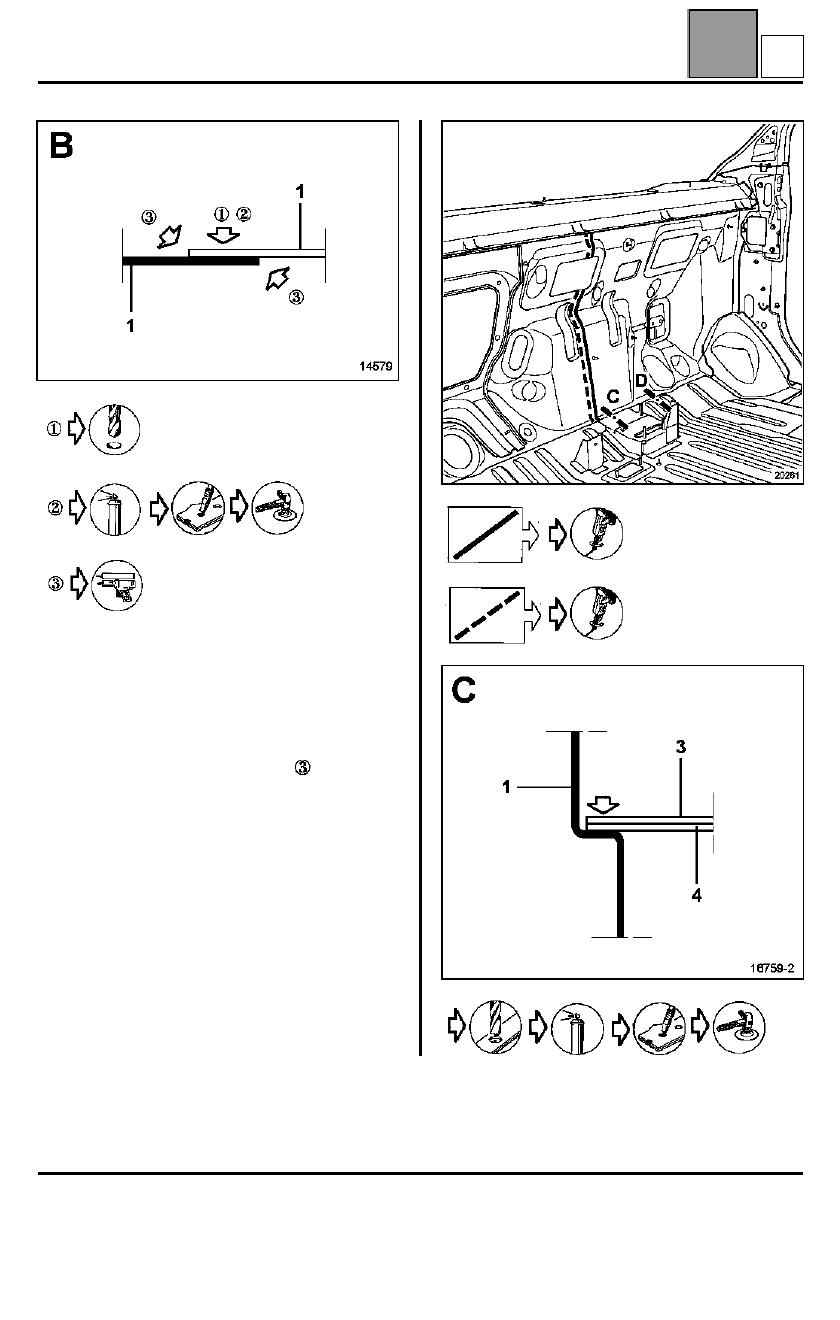

42-24



  en el vehículo









NOTA

: el número de puntos de taponado no viene

precisado en el método.

Será necesario:
– respetar una separación de aproximadamente

60 mm

 entre los puntos de soldadura,

– realizar, tras la soldadura, un cordón de cola para

asegurar la estanquidad (operación

).

Utilizar una cola tipo MJP (referencia: 77 11 172 676)





  en el vehículo





  en pieza de recambio









  X4

M

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero

42

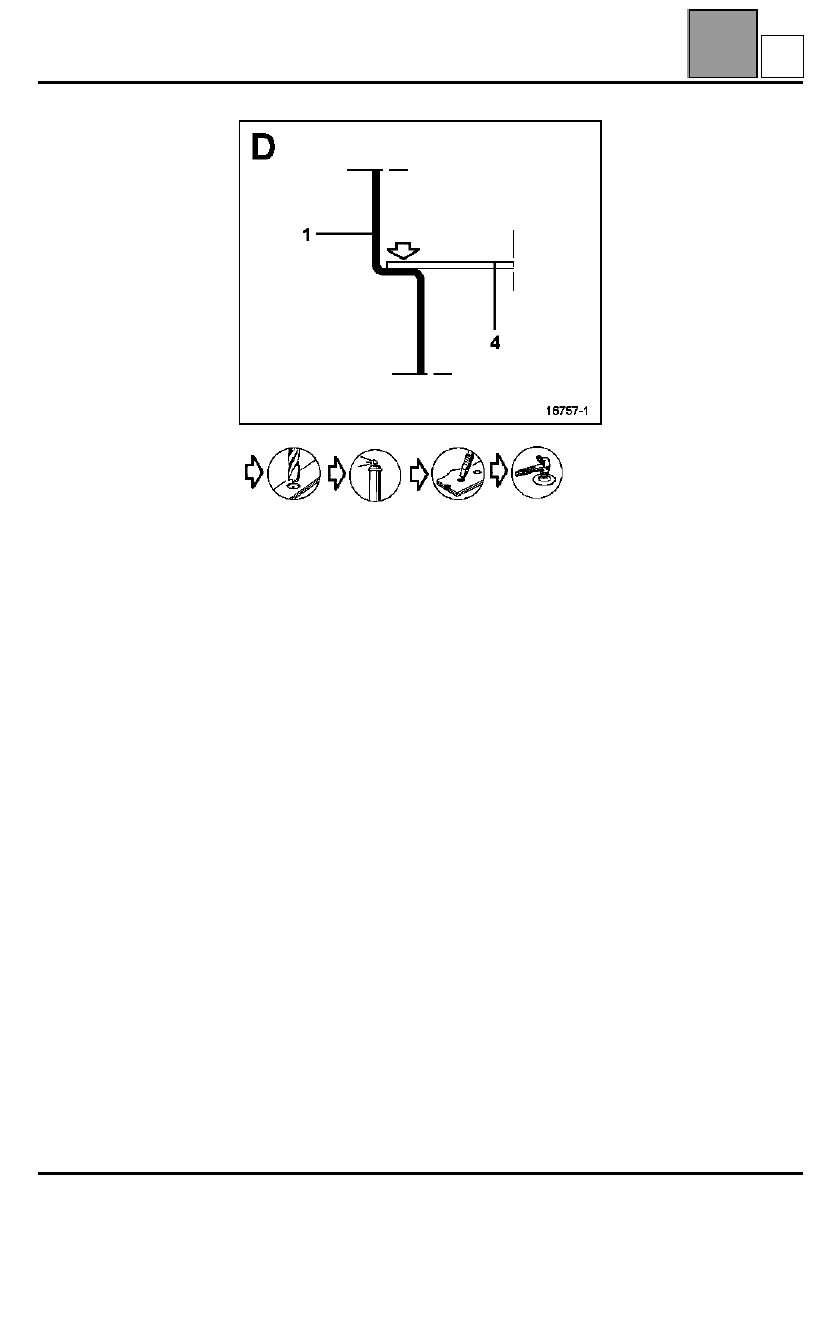

42-25









  X8

NOTA

: para la sustitución lado izquierdo, el corte está

situado en el mismo nivel.

M

ESTRUCTURA SUPERIOR LATERAL

Pie delantero de cabina

43

A

ESTRUCTURA SUPERIOR LATERAL

Pie delantero de cabina

43

43

ESTRUCTURA SUPERIOR LATERAL

Pie delantero de cabina

La sustitución de esta pieza es una operación de base
para una colisión lateral.

Para efectuar esta operación, será necesario solicitar
como suplemento:
– los remaches del soporte de la junta de doble

estanquidad,

– el soporte de la junta de doble estanquidad,
– los tres insertos hinchables del costado de cabina,
– el refuerzo de pie de cabina (únicamente para cortes

B-C

),

– el refuerzo del costado de alero.

NOTA

: por razones de estandarización en el Almacén

de Piezas de Recambio, el pie delantero de cabina se
debe recortar en el costado de cabina, este último
cubre varios modos de venta (ejemplo: pie delantero,
bajos de carrocería, pie trasero, etc.).

La sustitución se efectúa parcialmente según dos
posibilidades:
– según los cortes A-C,
– bajo la bisagra superior de la puerta según los cortes

A-B

 o B-C.

IMPORTANTE

: las posiciones de los cortes dadas en

los métodos no pueden ser desplazadas, se
determinan en función de las de los forros y de los
refuerzos, salvo para el corte C que puede ser
desplazado según las deformaciones debidas al
choque.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

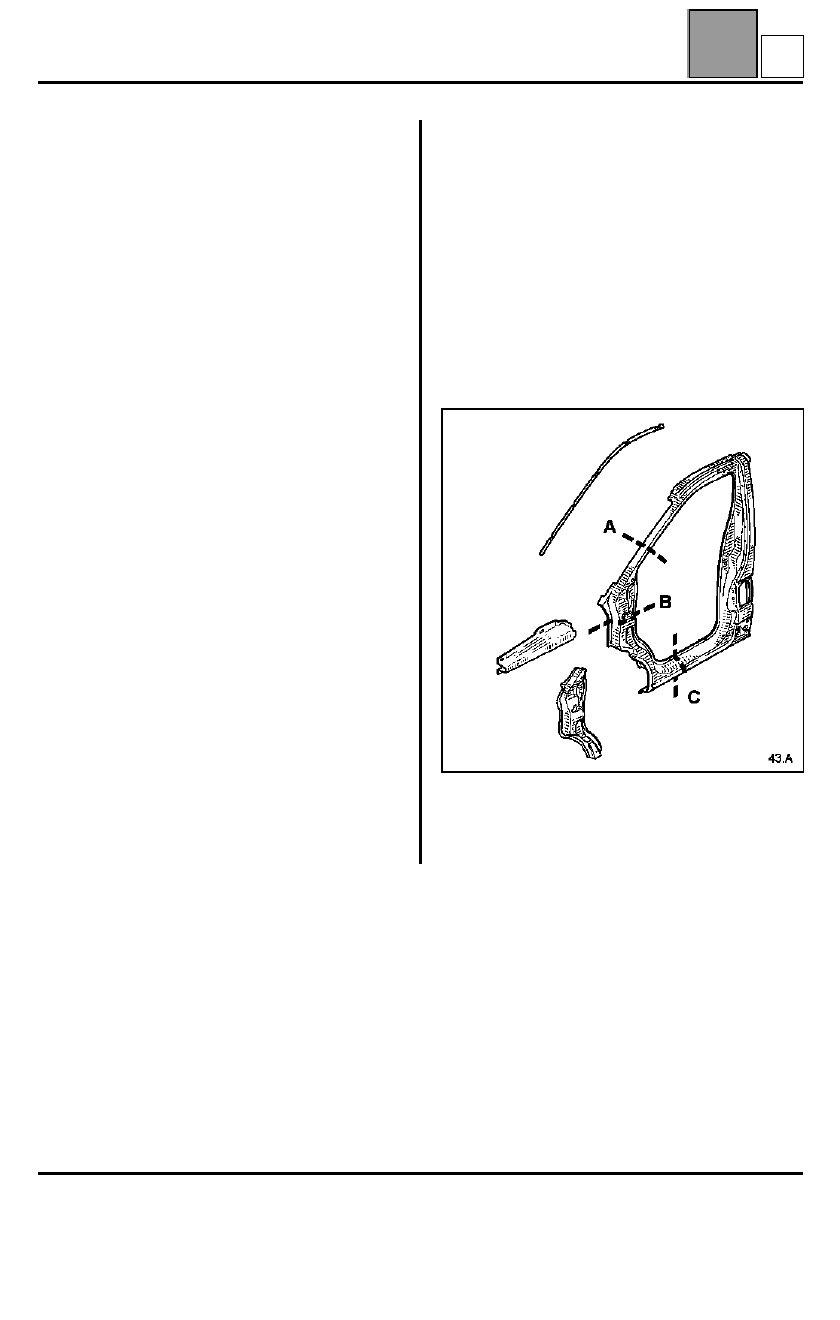

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada con:
Viga de encuadramiento
Refuerzo de encuadramiento
Refuerzo del resbalón
Placa del resbalón
Refuerzo centrador
Escuadra de fijación de la aleta
Refuerzo de pie
Refuerzo freno de puerta
Refuerzo de bisagra
Par superior de pie
Par inferior de pie
Tuercas soldadas

PIEZAS CONCERNIDAS (espesor en mm):

1

Pie delantero de cabina

0,9

2

Refuerzo de pie

1,2

43-1

A

ESTRUCTURA SUPERIOR LATERAL

Pie delantero de cabina

43

A

ESTRUCTURA SUPERIOR LATERAL

Pie delantero de cabina

43

43-2

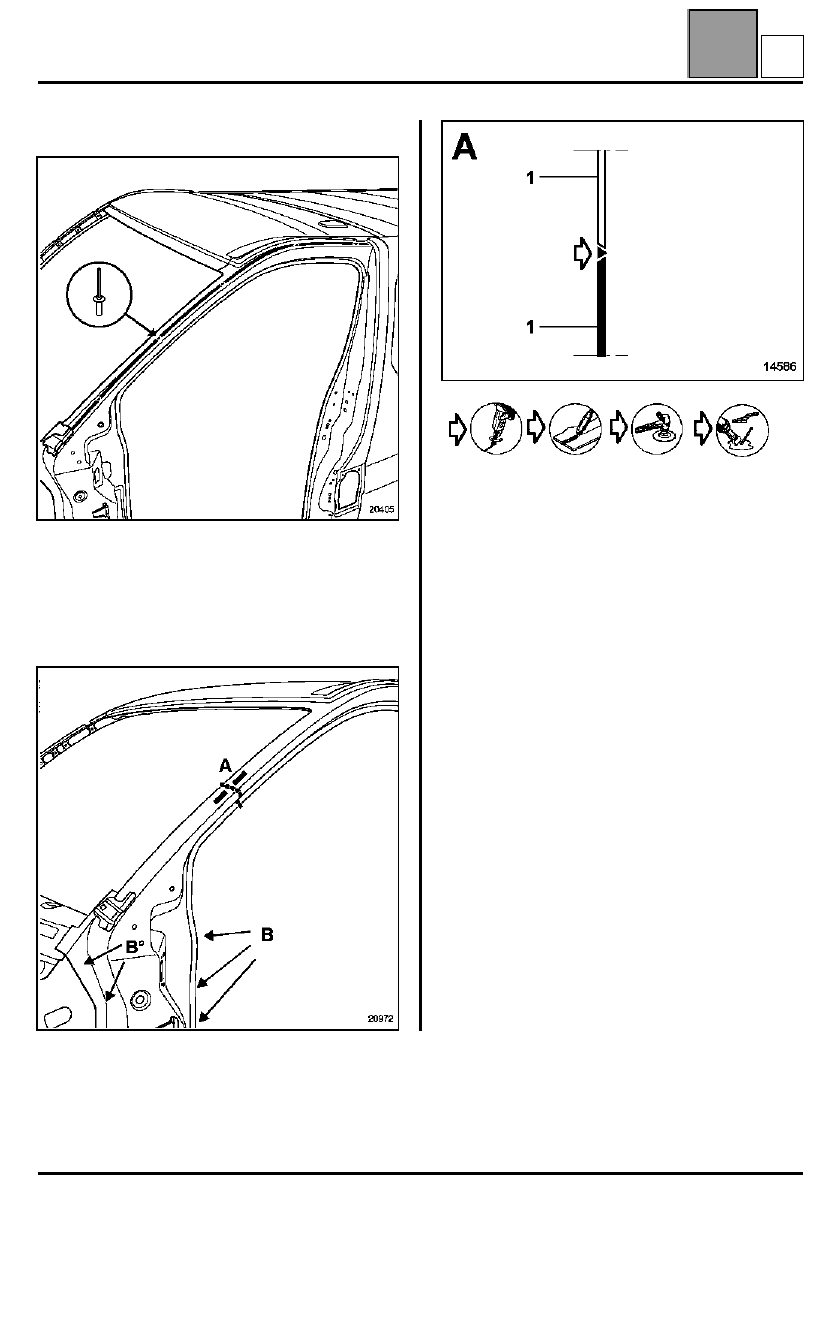

Sustitución parcial según cortes A-B

ATENCIÓN

: esta operación requiere la extracción

previa del soporte de la junta de estanquidad
remachado.

Para la reposición utilizar remaches

∅

 4,8 mm.

Referencia: 77 03 072 263.









RECUERDEN

: el corte A debe ser efectuado por

encima del refuerzo del montante del vano.

IMPORTANTE

: esta pieza forma parte de una zona de

la carrocería que soporta muchos esfuerzos.

Los puntos de soldadura no indicados en el método
son realizables tipo primeros equipos.

No obstante, por seguridad, se recomienda efectuar
puntos suplementarios de taponado en la zona (B)
para conservar las propiedades mecánicas.

A
