ESTRUCTURA SUPERIOR DELANTERA

Travesaño inferior de vano

42

A

ESTRUCTURA SUPERIOR DELANTERA

Travesaño inferior de vano

42

42-20

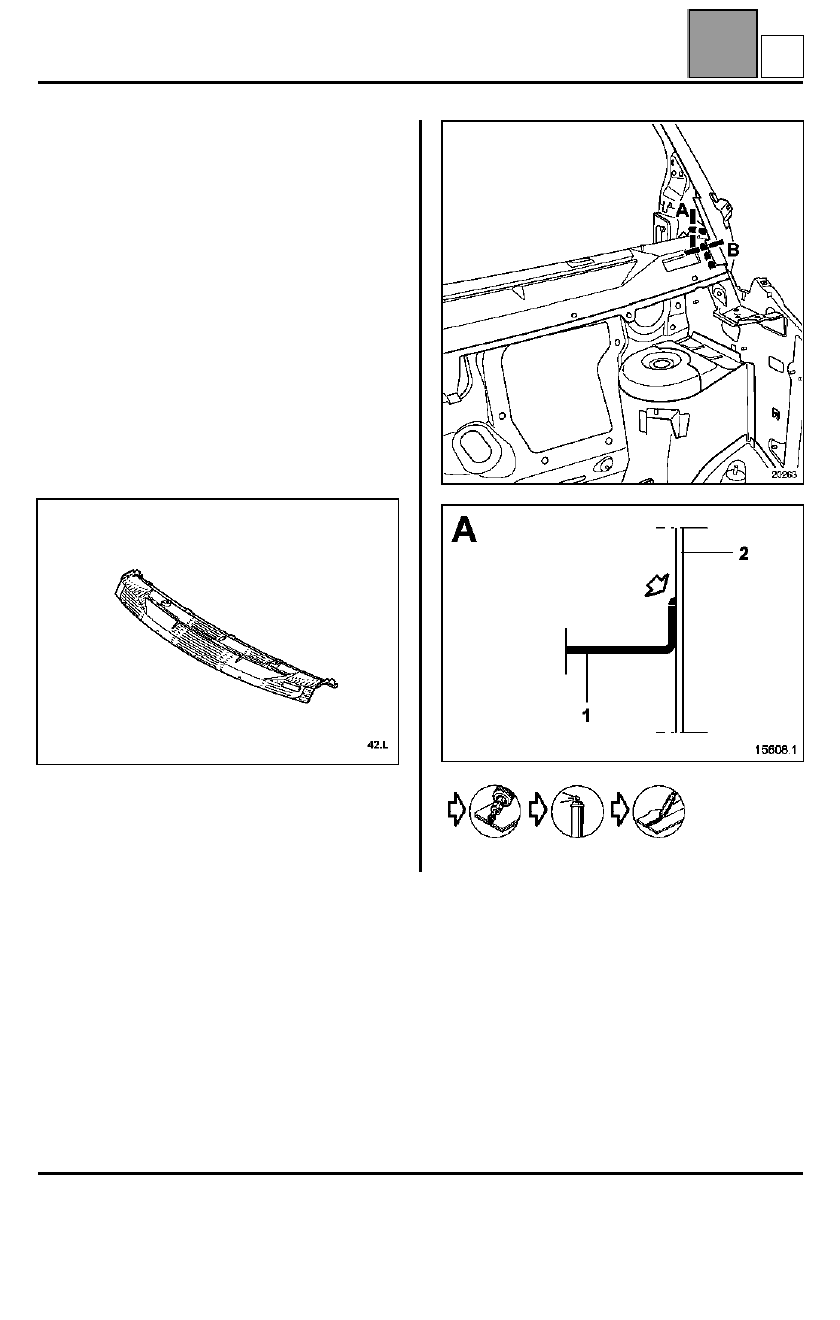

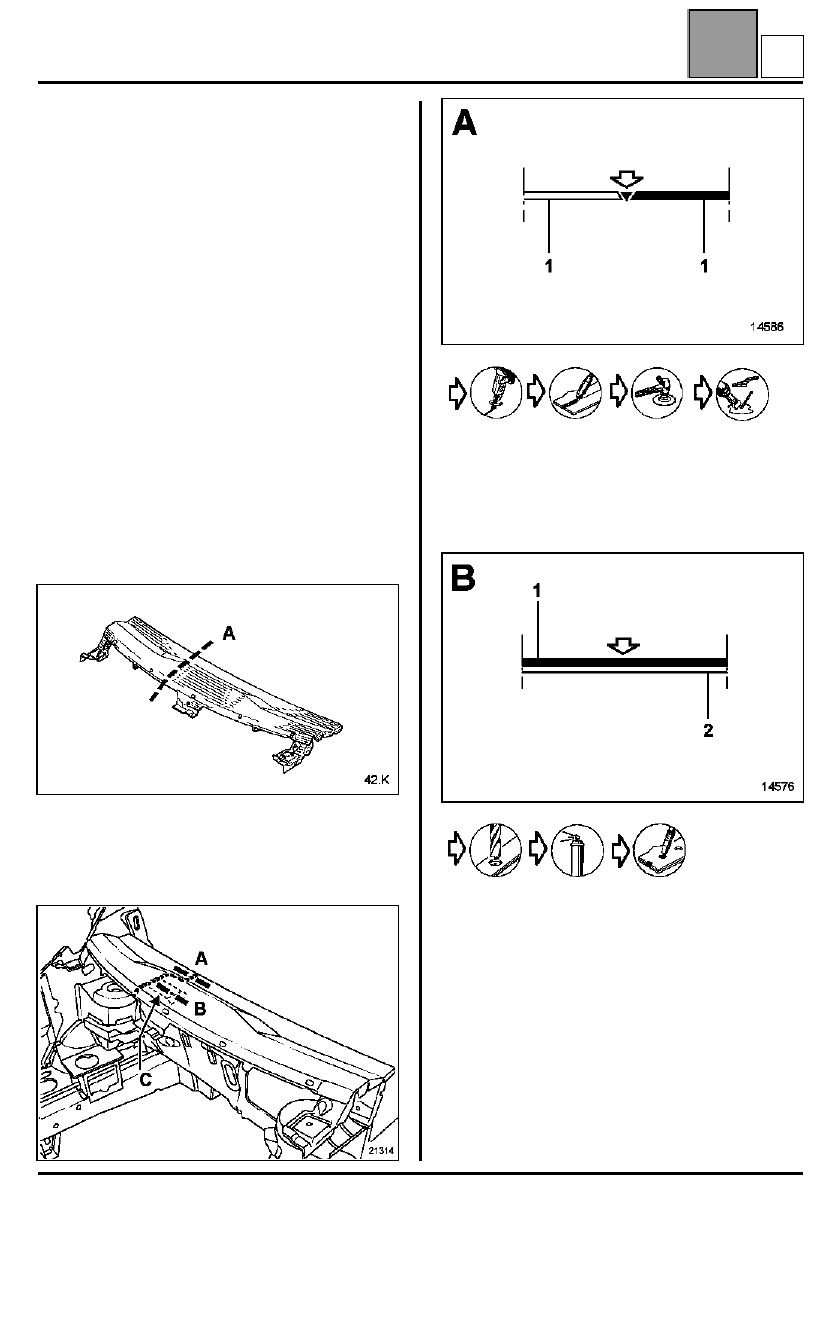

Travesaño inferior de vano

La sustitución de esta pieza es una operación
complementaria a la sustitución del refuerzo del
travesaño inferior de vano para una colisión lateral.

Esta operación se efectúa según dos posibilidades
(consultar método siguiente):
– completa,
– parcial según el corte A.

En el método descrito a continuación sólo encontrarán
las descripciones y las uniones específicas para la
sustitución parcial.

La sustitución completa no presenta dificultad
particular.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada con:

Soportes de compás del capot
Travesaño
Espárragos soldados

PIEZAS CONCERNIDAS (espesor en mm):

1

Travesaño inferior de vano

0,9

2

Refuerzo soporte limpiaparabrisas

1









ATENCIÓN

: el corte está situado a la altura del

refuerzo del soporte del limpiaparabrisas (C) indicado
por la línea de puntos en el dibujo.

Al recortar, tener la precaución de no deteriorarlo.







  X4

K

ESTRUCTURA SUPERIOR DELANTERA
Refuerzo del travesaño inferior de vano

42

A

ESTRUCTURA SUPERIOR DELANTERA
Refuerzo del travesaño inferior de vano

42

42-21

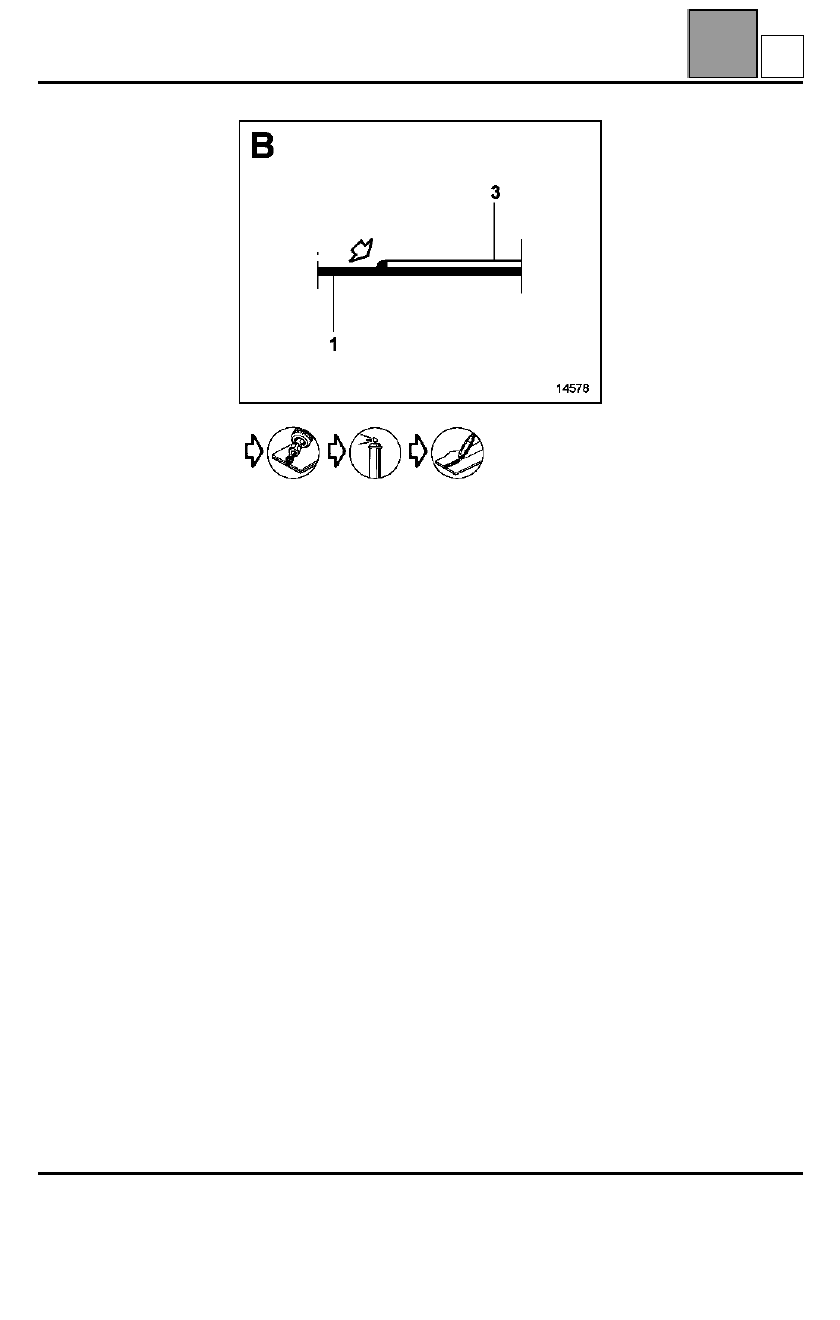

Refuerzo del travesaño inferior de vano

La sustitución de esta pieza es una operación
complementaria a la sustitución del paso de rueda
completo para una colisión delantera y al pie delantero
para una colisión lateral.

No es necesario efectuar una sustitución parcial de
esta pieza.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada con:
Tuercas soldadas

PIEZAS CONCERNIDAS (espesor en mm):

1

Refuerzo del travesaño inferior de vano

0,9

2

Costado de alero

1

3

Forro del montante de vano

1







  X2L25

L

ESTRUCTURA SUPERIOR DELANTERA
Refuerzo del travesaño inferior de vano

42

A

ESTRUCTURA SUPERIOR DELANTERA
Refuerzo del travesaño inferior de vano

42

42-22







  L65

L

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero

42

42-23

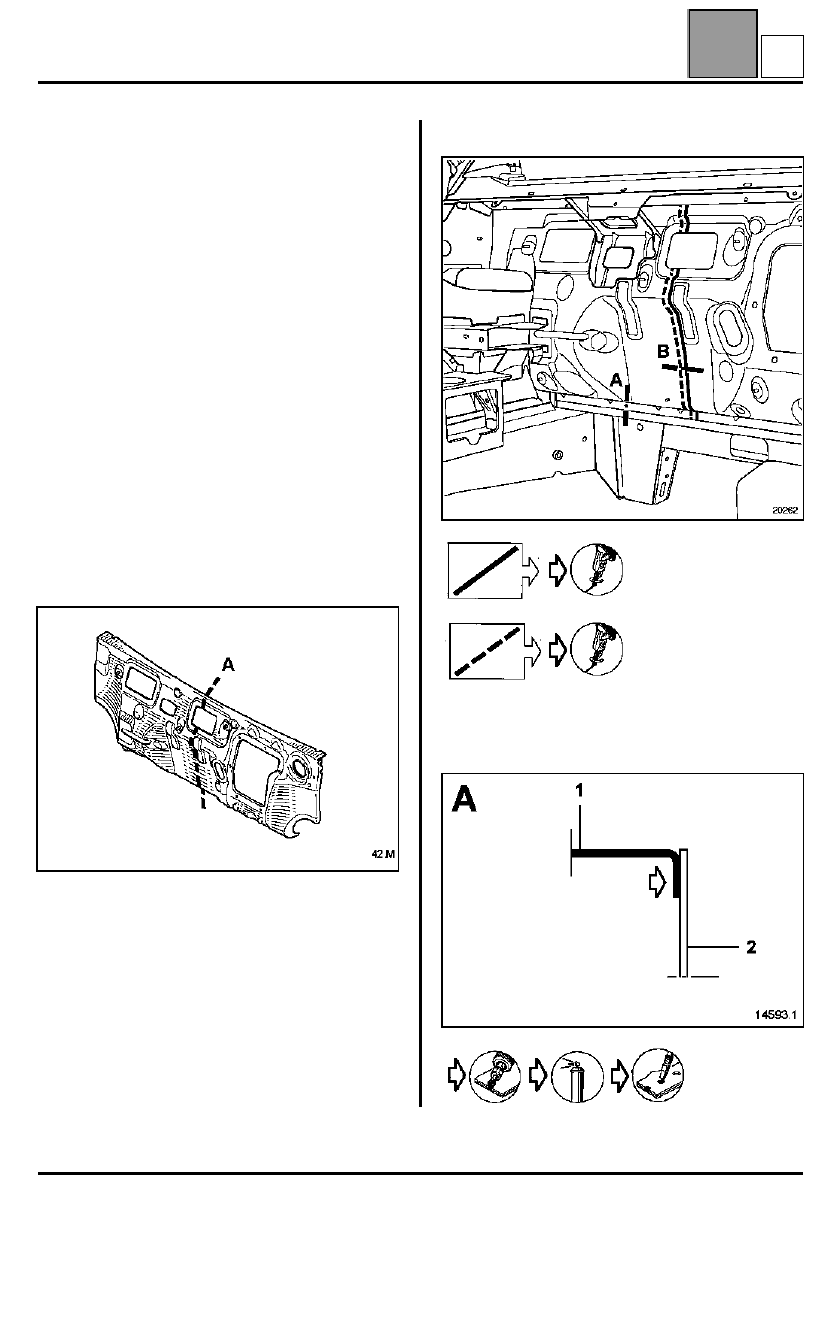

Salpicadero

La sustitución de esta pieza es una operación
complementaria a la del semibloque delantero para
una colisión delantera o al costado de alero para una
colisión lateral.

Esta operación se efectúa según dos posibilidades:
– completa,
– parcial según el corte A.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada con:
Refuerzo salpicadero
Refuerzo pedalier
Refuerzo central soporte del limpiaparabrisas
Tornillos soldados
Espárragos soldados
Tuercas soldadas

PIEZAS CONCERNIDAS (espesor en mm):

1

Salpicadero

1

2

Travesaño delantero del piso central

1,5

3

Soporte cajetín detector choque

1,5

4

Piso cabina

0,8

Sustitución parcial (lado derecho)





  en pieza de recambio





  en el vehículo

NOTA

: será necesario efectuar puntos de taponado a

la altura del ensamblado con el refuerzo central del
soporte del limpiaparabrisas.







  X8

M
