ESTRUCTURA SUPERIOR DELANTERA

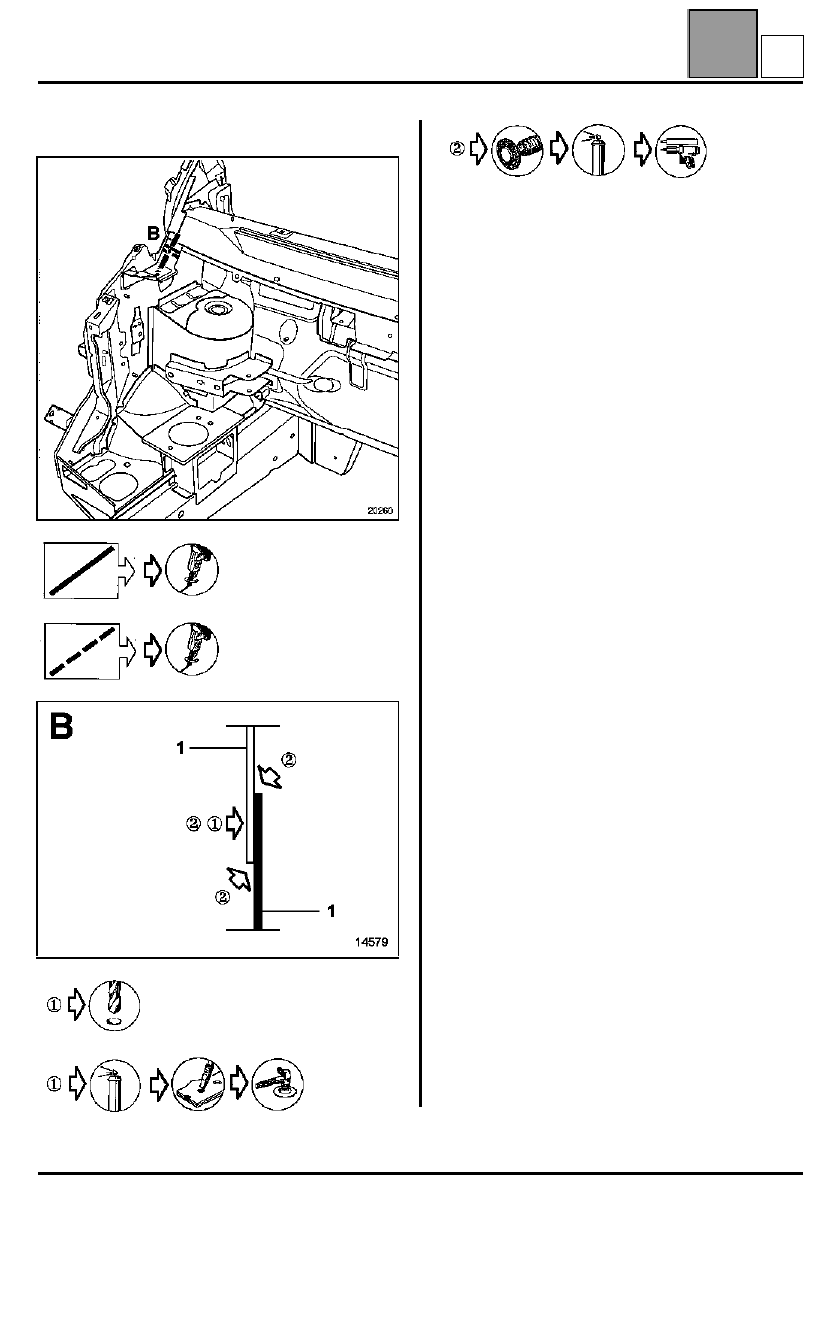

Costado de alero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42

42-12

Sustitución parcial





  en pieza de recambio





  en el vehículo



  pieza de recambio















NOTA

: el número de puntos de taponado no viene

precisado en el método.

Será necesario:
– respetar una separación de aproximadamente

50 mm

 entre los puntos de soldadura,

– realizar, tras la soldadura, un cordón de cola en el

contorno lado interior y exterior, para asegurar la
estanquidad.

Utilizar una cola tipo M.J.Pro (referencia:
77 11 172 676

).

F

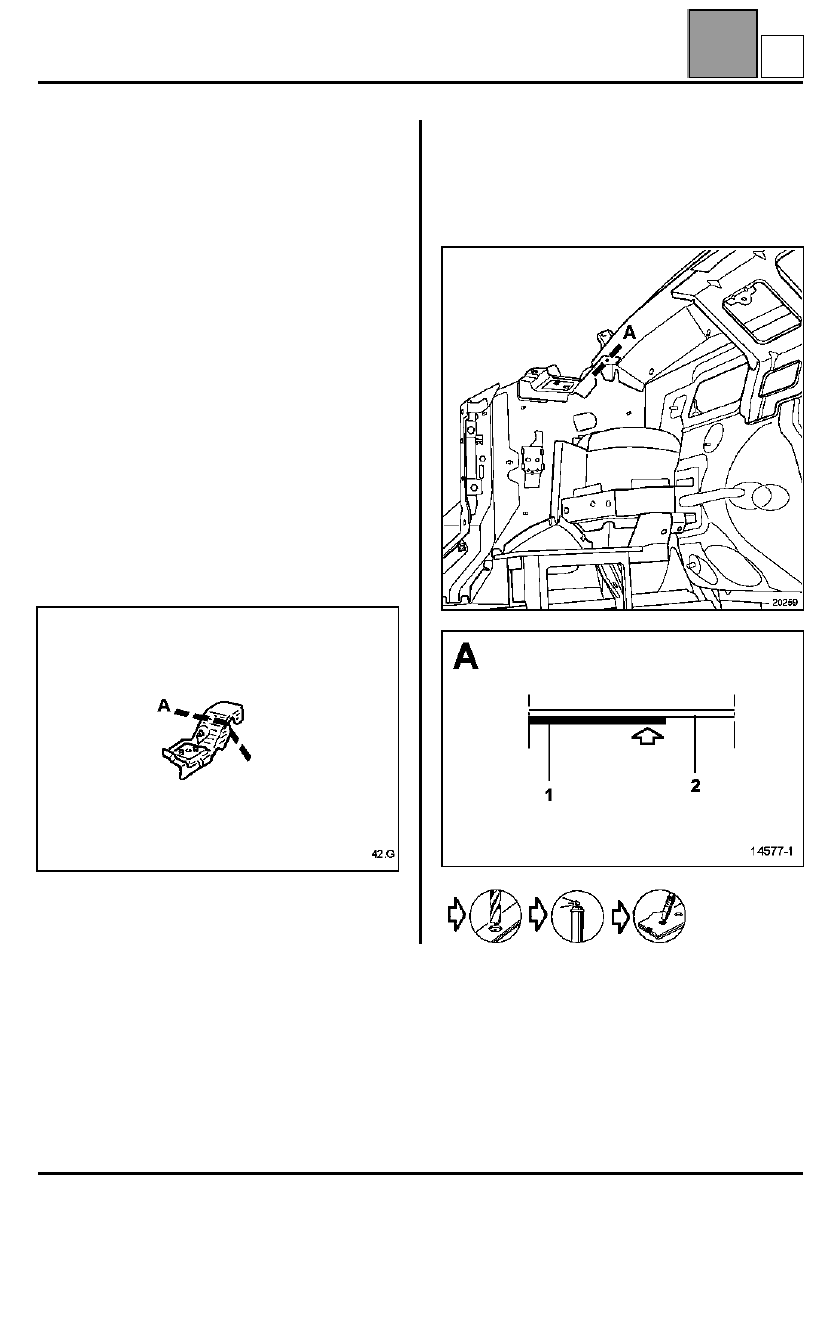

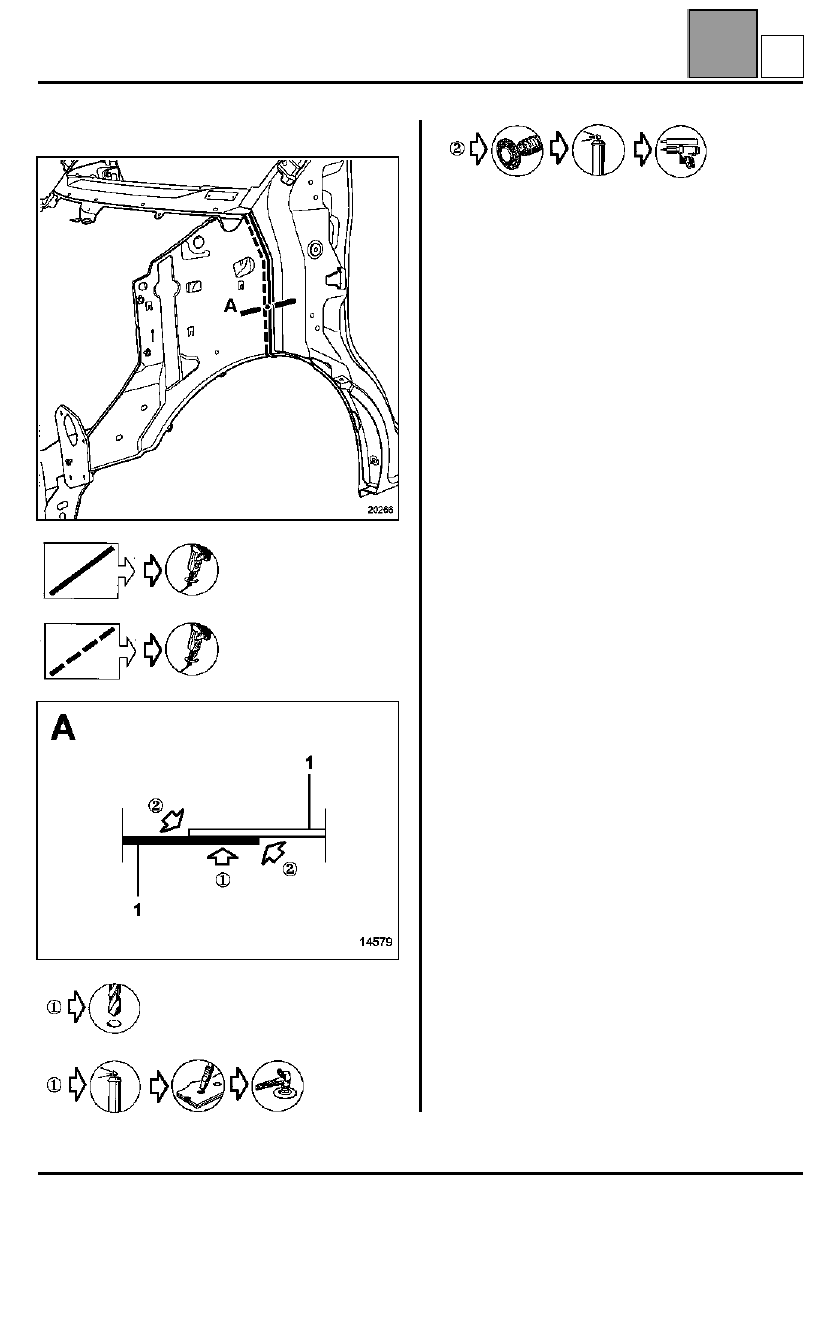

ESTRUCTURA SUPERIOR DELANTERA

Soporte de compás del capot

42

A

ESTRUCTURA SUPERIOR DELANTERA

Soporte de compás del capot

42

42-13

Soporte de compás del capot

La sustitución de esta pieza es una operación
complementaria a la sustitución:
– del pie delantero para una colisión lateral,
– del capot para una colisión delantera.

Esta operación se efectúa según dos posibilidades
(consultar método siguiente):
– completa, complementaria al pie delantero de

cabina,

– parcial según el corte A, complementaria al capot

delantero.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Tuerca soldada
Espárrago soldado
Soporte filtro de gasóleo (lado derecho)

PIEZAS CONCERNIDAS (espesor en mm):

1

Soporte de compás del capot

1,2

2

Travesaño inferior de vano

0,9

Sustitución completa







  X3

G

ESTRUCTURA SUPERIOR DELANTERA

Soporte de compás del capot

42

A

ESTRUCTURA SUPERIOR DELANTERA

Soporte de compás del capot

42

42-14

Sustitución parcial





  en pieza de recambio





  en el vehículo



  en el vehículo







  X3







  MJP

RECUERDEN

: será necesario realizar, tras la

soldadura, un cordón de masilla extrusionado a la
altura de los ensamblados para asegurar la
estanquidad.

Utilizar un producto del tipo M.J.Pro (referencia:
77 11 172 676

).

G

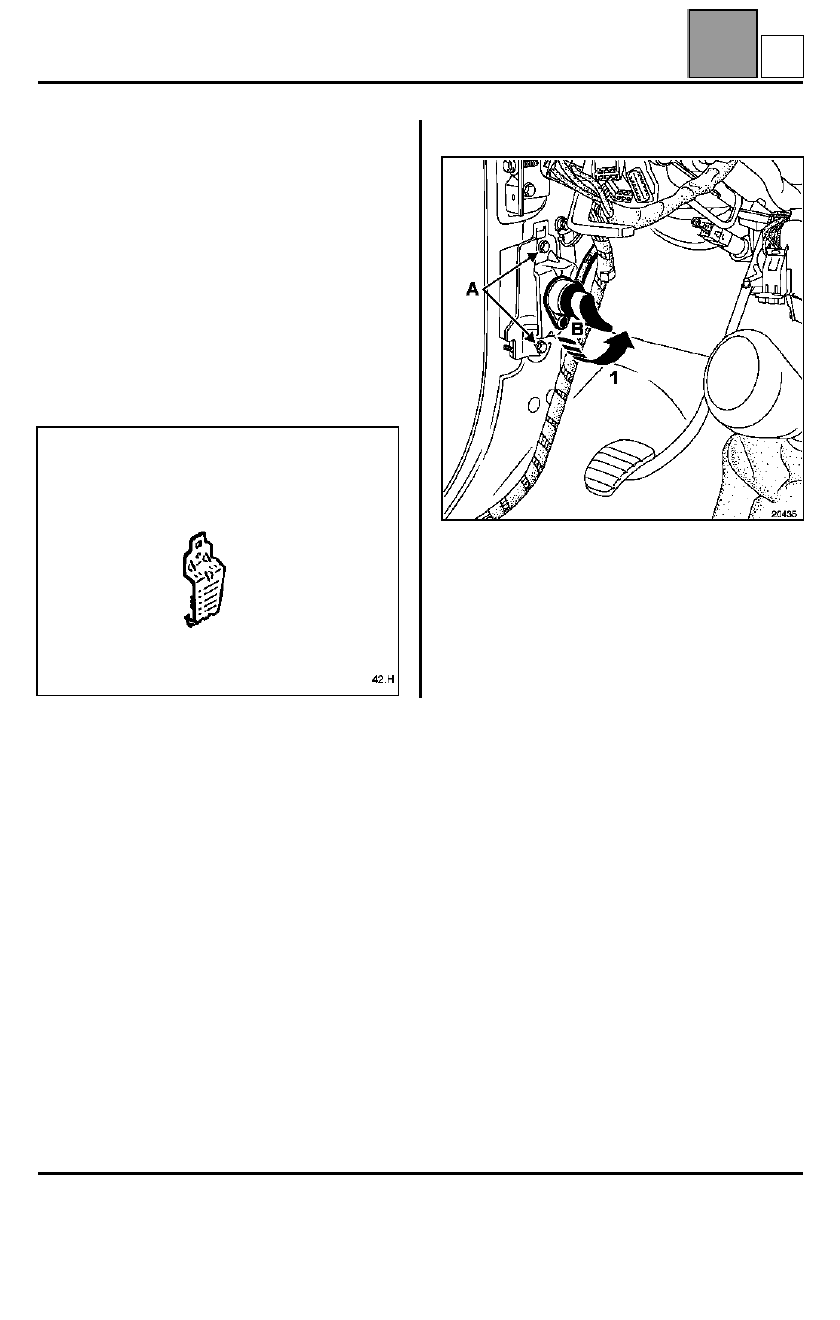

ESTRUCTURA SUPERIOR DELANTERA

Soporte del mando de apertura del capot

42

A

ESTRUCTURA SUPERIOR DELANTERA

Soporte del mando de apertura del capot

42

42-15

Soporte del mando de apertura del capot

Es un elemento de estructura desmontable.
La sustitución de esta pieza es una operación ligada a
la sustitución del costado de alero para una colisión
lateral.

En el método descrito a continuación encontrarán
únicamente las posiciones de las fijaciones de la pieza
concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

EXTRACCIÓN

Sacar:
– el peón de sujeción (B),
– el mando de apertura haciéndolo pivotar un cuarto

de vuelta (flecha 1).

La extracción de la platina soporte del mando de
apertura del capot se efectúa por los tornillos (A).
