ESTRUCTURA SUPERIOR DELANTERA

Refuerzo superior de costado de alero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Refuerzo superior de costado de alero

42

42-8









 X22

NOTA

: será necesario utilizar en el punto de

encuentro de las caras una cola de calado tipo
M.J.Pro (referencia: 77 11 172 676).

ATENCIÓN

: en caso de que ciertos puntos de

soldadura no se puedan realizar con la punteadora,
éstos pueden ser sustituidos por taponados.

En este caso, dejar una reserva (ausencia de cola) a
la altura de las zonas de soldadura.

E

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42

42-9

Costado de alero

La sustitución de esta pieza requiere la extracción del
refuerzo del costado de alero y es complementaria a
la sustitución del pie delantero de cabina para una
colisión lateral.

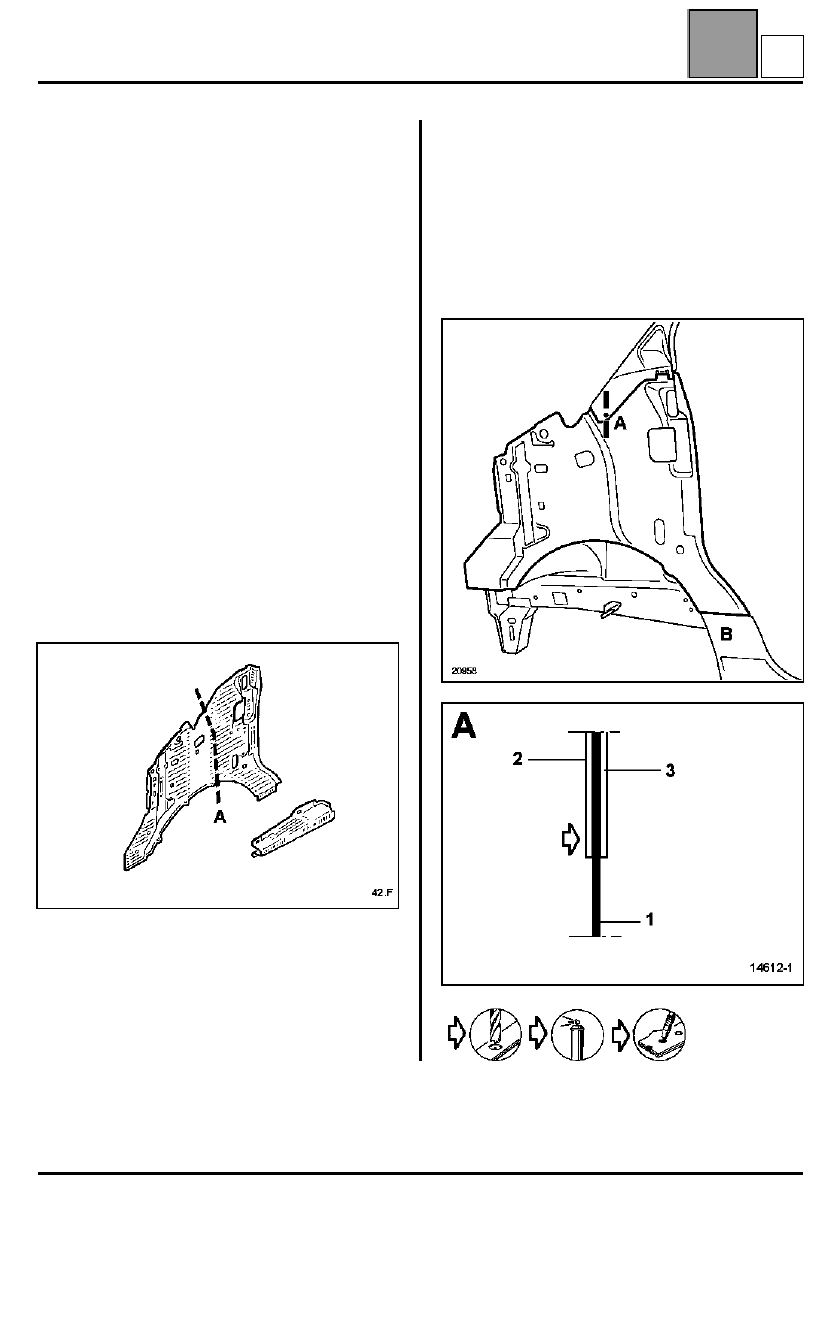

Esta operación se efectúa según dos posibilidades
(consultar método siguiente):
– completa (complementaria al pie delantero de

cabina),

– parcial según el corte A.

NOTA

: será necesario solicitar como suplemento el

refuerzo del costado de alero.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Tuerca soldada.
Espárrago soldado.
Soporte filtro de gasóleo (lado derecho).

PIEZAS CONCERNIDAS (espesor en mm):

1

Costado de alero

1

2

Forro del montante de vano

1

3

Travesaño inferior de vano

0,9

4

Cierre del bajo de carrocería

1,2

5

Paso de rueda delantero parte trasera

1,2

6

Refuerzo del travesaño inferior de vano

0,9

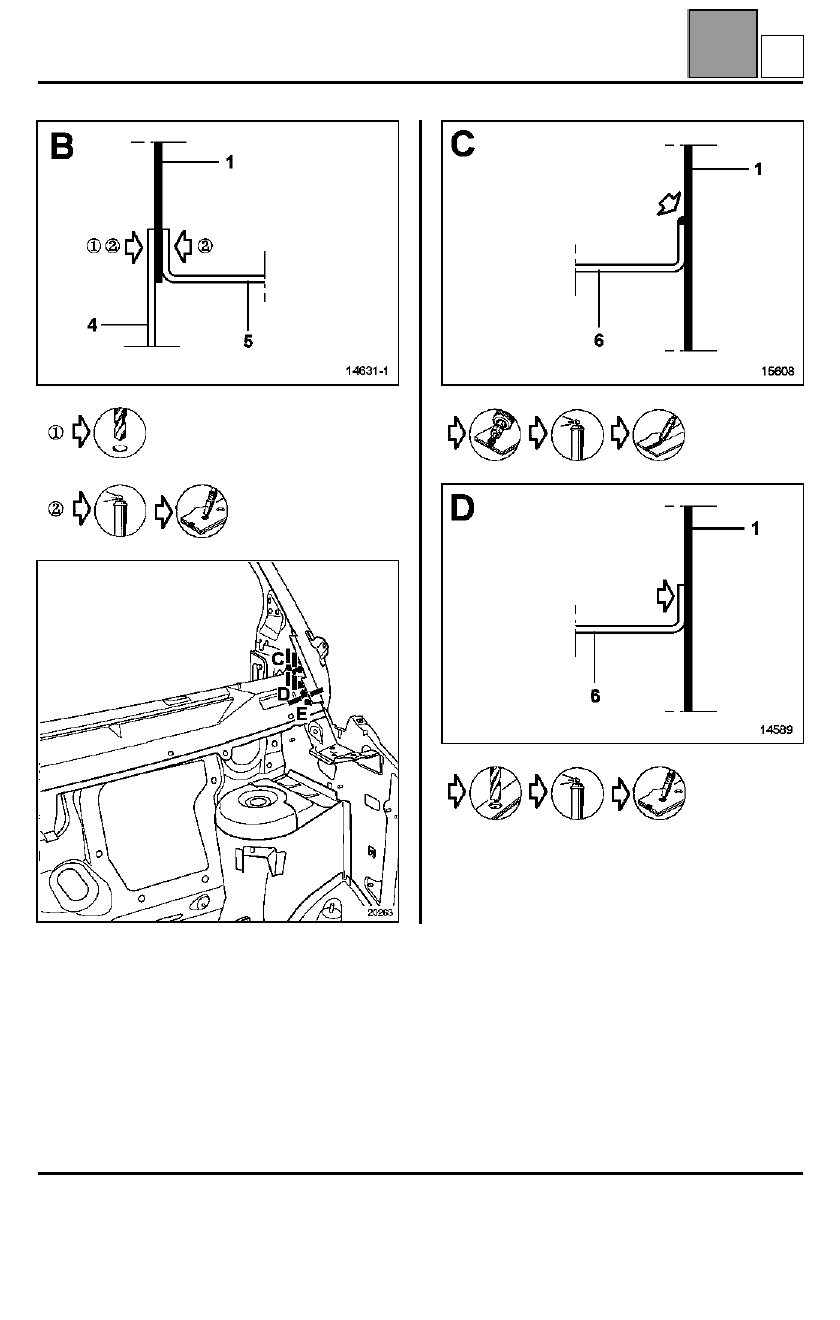

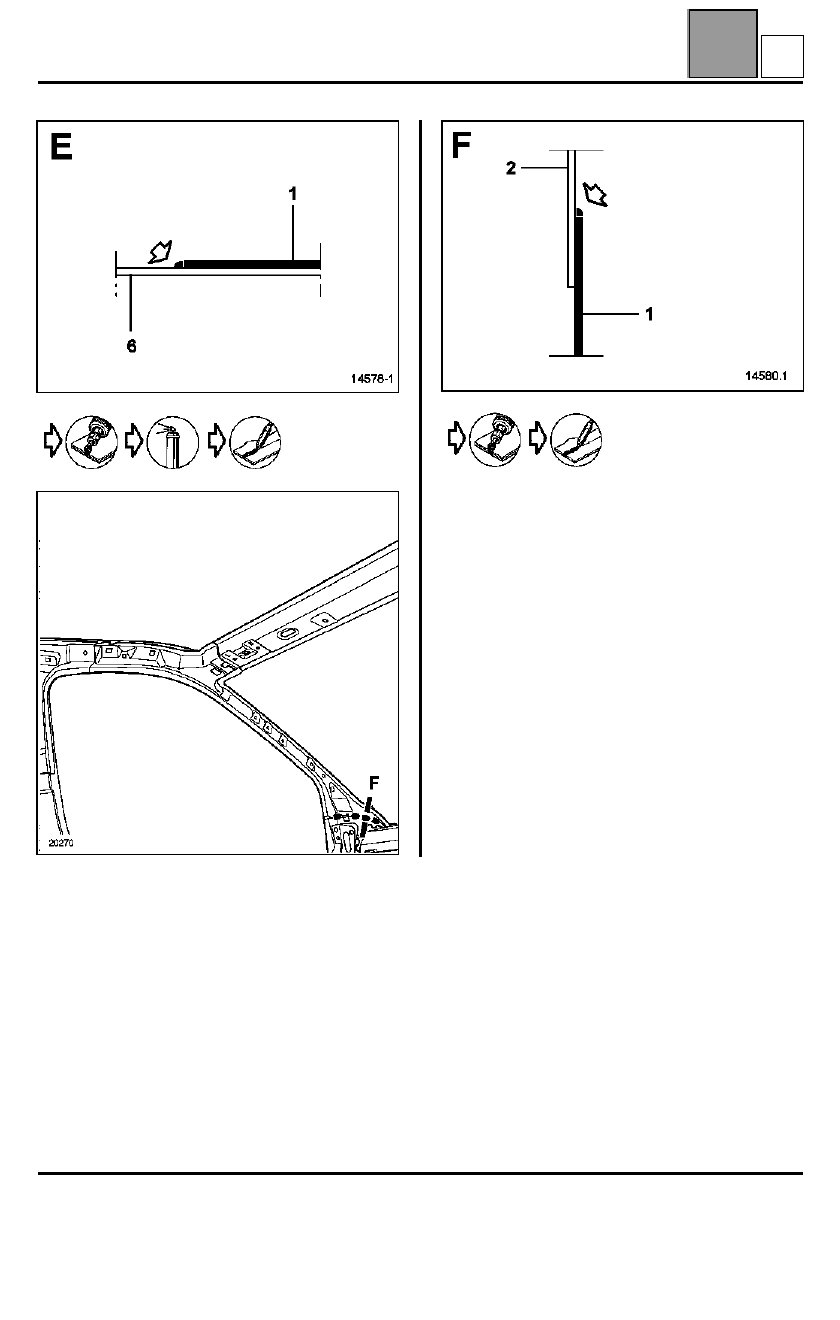

Sustitución completa







F

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42

42-10





∅

 8













  X2L25







  X2

F

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42

A

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero

42

42-11







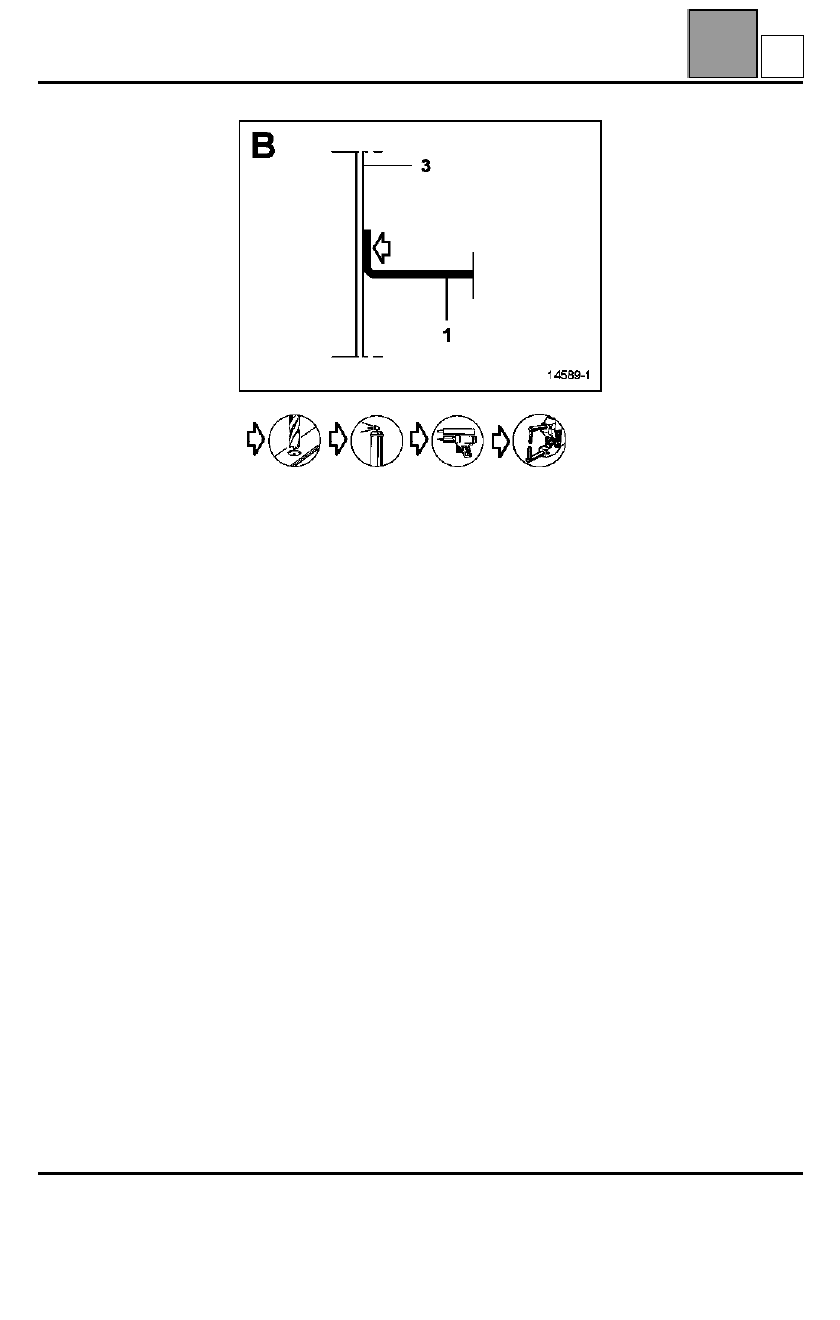

  L65





  X3L20
