ESTRUCTURA INFERIOR

Piso trasero parte trasera

41

A

ESTRUCTURA INFERIOR

Piso trasero parte trasera

41

41-74

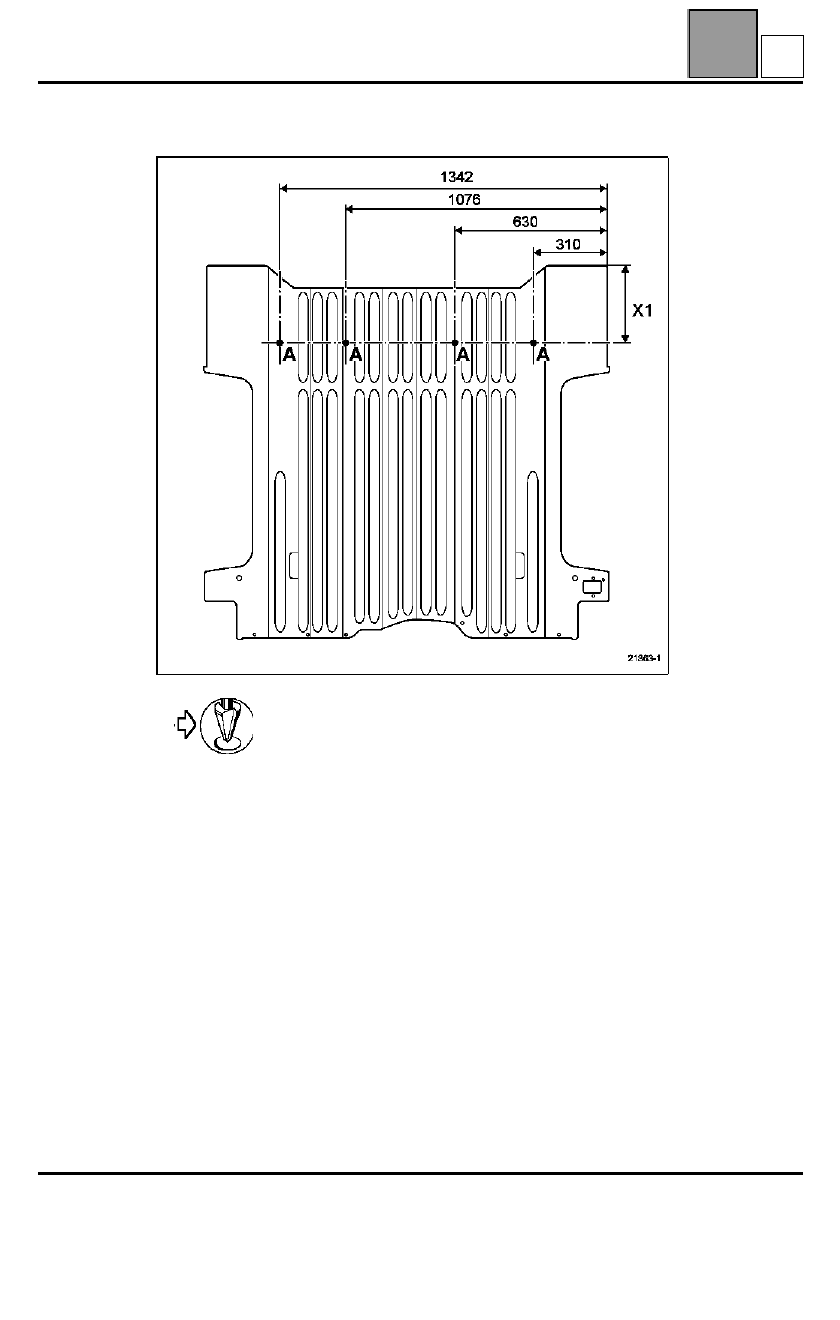

Adaptaciones para las versiones con asientos

A





∅

14

RECUERDE:

Por razones de estandarización el Almacén de Piezas de Recambio sólo
suministra pisos versión furgón (sin orificios).
Para las versiones bus y combi, será necesario taladrar los orificios para las
fijaciones de los asientos.
Estos orificios se deben taladrar según las marcas (protuberancias) en la
pieza de recambio.
Estas operaciones se deben efectuar antes de pintar.

ATENCIÓN:

Las cotas se dan como suplemento de información únicamente.
La cota X1 se obtiene en el vehículo.

AS

ESTRUCTURA INFERIOR

Piso trasero parte trasera

41

A

ESTRUCTURA INFERIOR

Piso trasero parte trasera

41

41-75

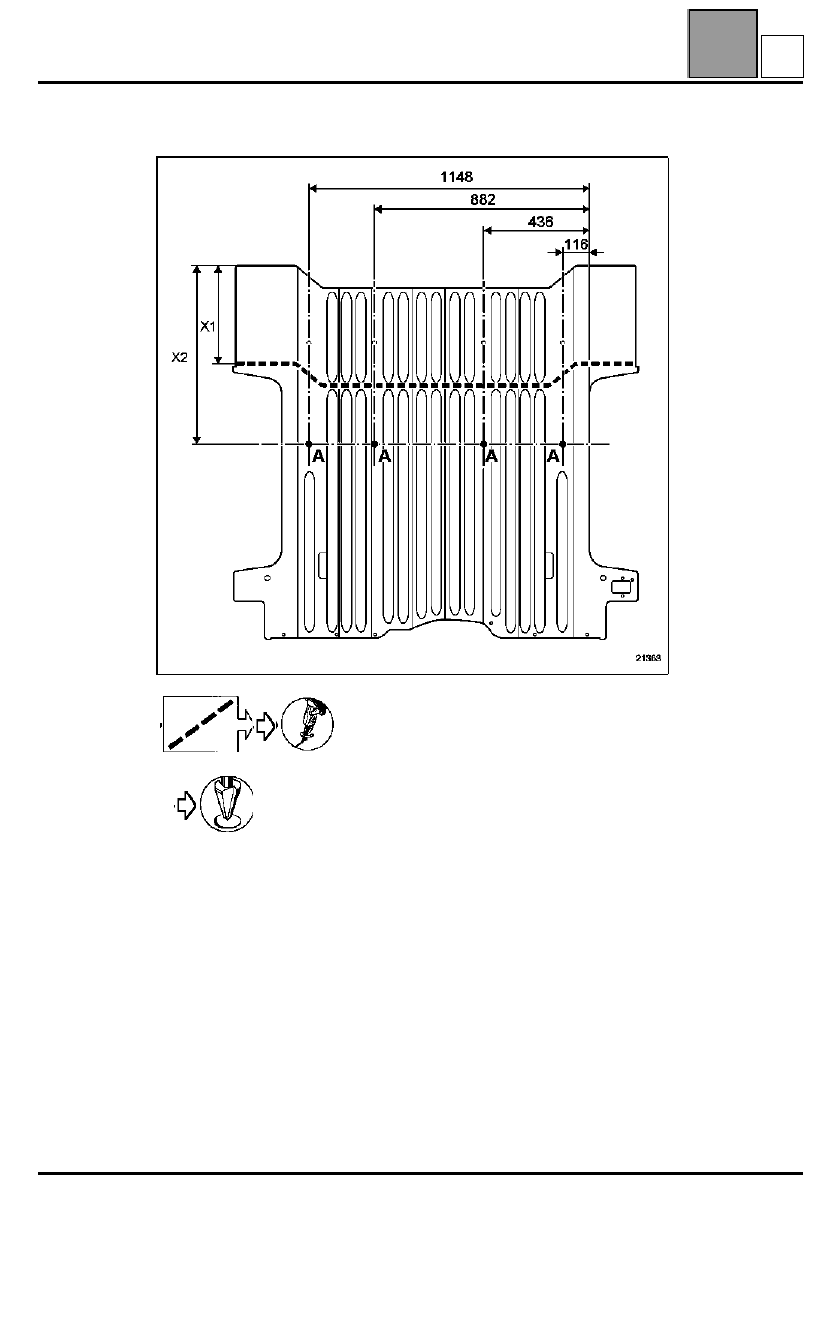

Adaptaciones para los pisos cortos

A





∅

14

RECUERDE:
Para los pisos cortos, será necesario recortar el piso Almacén de Piezas de
Recambio como se indica en el dibujo.
Para las versiones bus y combi, será necesario taladrar además los orificios
para las fijaciones de los asientos.

ATENCIÓN:
Las cotas se dan a título informativo únicamente.
Las cotas X1 y X2 se obtendrán en el vehículo.

AS

ESTRUCTURA INFERIOR

Cierre lateral del travesaño inferior extremo trasero

41

ESTRUCTURA INFERIOR

Cierre lateral del travesaño inferior extremo trasero

41

41-76

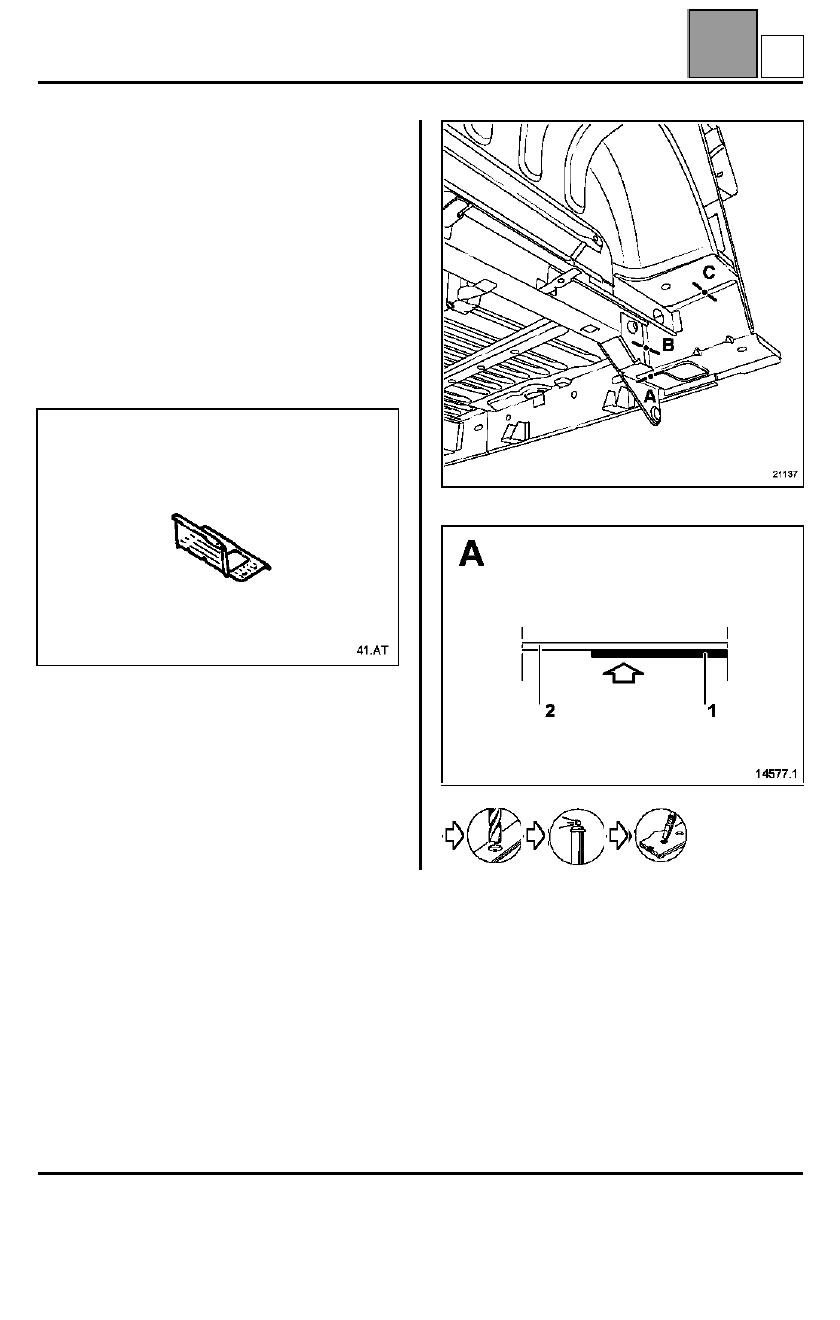

Cierre lateral del travesaño inferior extremo trasero

La sustitución de esta pieza es una operación
complementaria a la sustitución del vierteaguas del
panel lateral trasero.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

 X6

1

2
3

Cierre lateral del travesaño inferior
extremo trasero
Anilla de remolcado trasera
Piso trasero parte trasera

1,5
2,5
0,8

AT

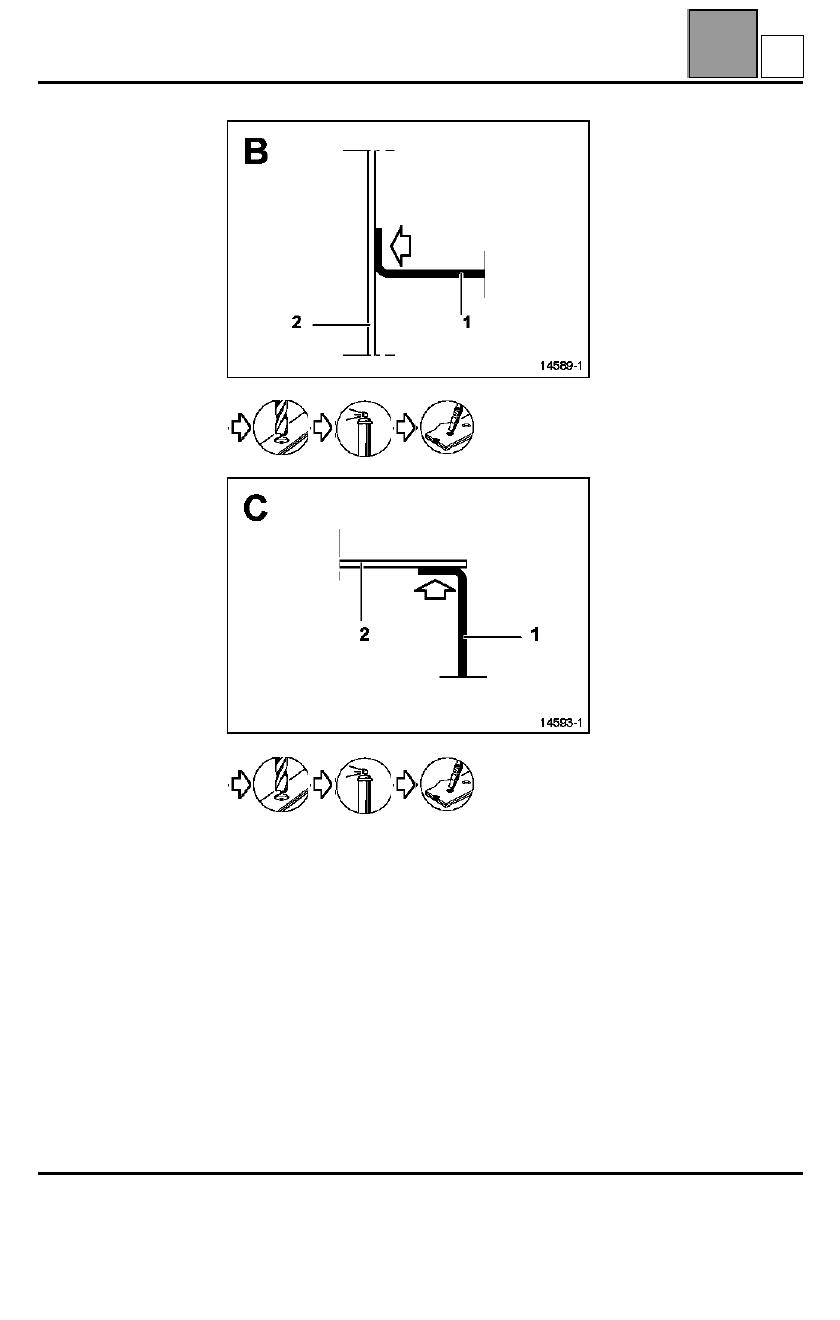

ESTRUCTURA INFERIOR

Cierre lateral del travesaño inferior extremo trasero

41

ESTRUCTURA INFERIOR

Cierre lateral del travesaño inferior extremo trasero

41

41-77

 X3

 X6

AT
