ESTRUCTURA INFERIOR

Amarre del amortiguador trasero

41

A

ESTRUCTURA INFERIOR

Amarre del amortiguador trasero

41

41-70

Amarre del amortiguador trasero

La sustitución de esta pieza es una operación
complementaria a la sustitución del travesaño inferior
del extremo trasero para una colisión trasera.

Esta operación se efectúa parcialmente del mismo
modo que para la sustitución de la anilla de
remolcado.

No es necesario sustituir la pieza completa, en este
caso la sustitución de la parte trasera parcial del
larguero es más apropiada.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

AQ

ESTRUCTURA INFERIOR

Travesaño trasero del piso trasero

41

A

ESTRUCTURA INFERIOR

Travesaño trasero del piso trasero

41

41-71

Travesaño trasero del piso trasero

La sustitución de esta pieza es una operación ligada a
la sustitución de un piso trasero parte trasera para una
colisión trasera.

No hay especificidad de método para esta operación,
todas las uniones se pueden realizar como las de
origen.

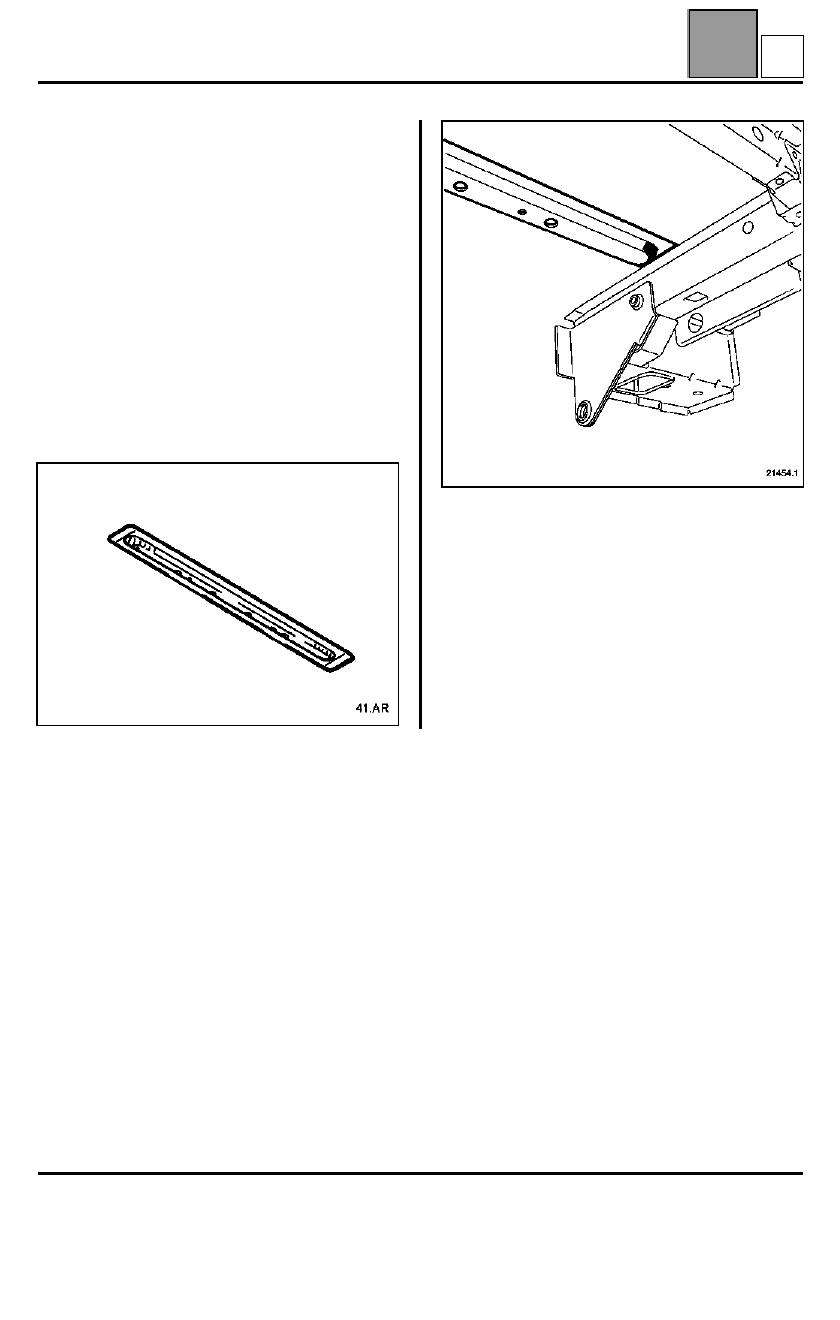

Para información, encontrarán a continuación una
vista de la pieza posicionada sobre la carrocería.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

AR

ESTRUCTURA INFERIOR

Piso trasero parte trasera

41

A

ESTRUCTURA INFERIOR

Piso trasero parte trasera

41

41-72

Piso trasero parte trasera

La sustitución de esta pieza es una operación
complementaria a la sustitución del travesaño extremo
trasero para una colisión trasera.

Esta operación se efectúa según varias posibilidades:
– parcial según los cortes A y B,
– completa.

La posición de los cortes es modulable según el grado
del choque.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

Por razones de estandarización, el Almacén de Piezas
de Recambio sólo suministra pisos versión furgón (sin
orificios).

NOTA:
Para los pisos cortos, será necesario cortar el piso de
recambio como se indica en el método.
Para las versiones bus y combi, será necesario taladrar
además los orificios para las fijaciones de los asientos.
Estas operaciones se deben efectuar antes de pintar.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

1

Piso trasero parte trasera

0,8

AS

ESTRUCTURA INFERIOR

Piso trasero parte trasera

41

A

ESTRUCTURA INFERIOR

Piso trasero parte trasera

41

41-73

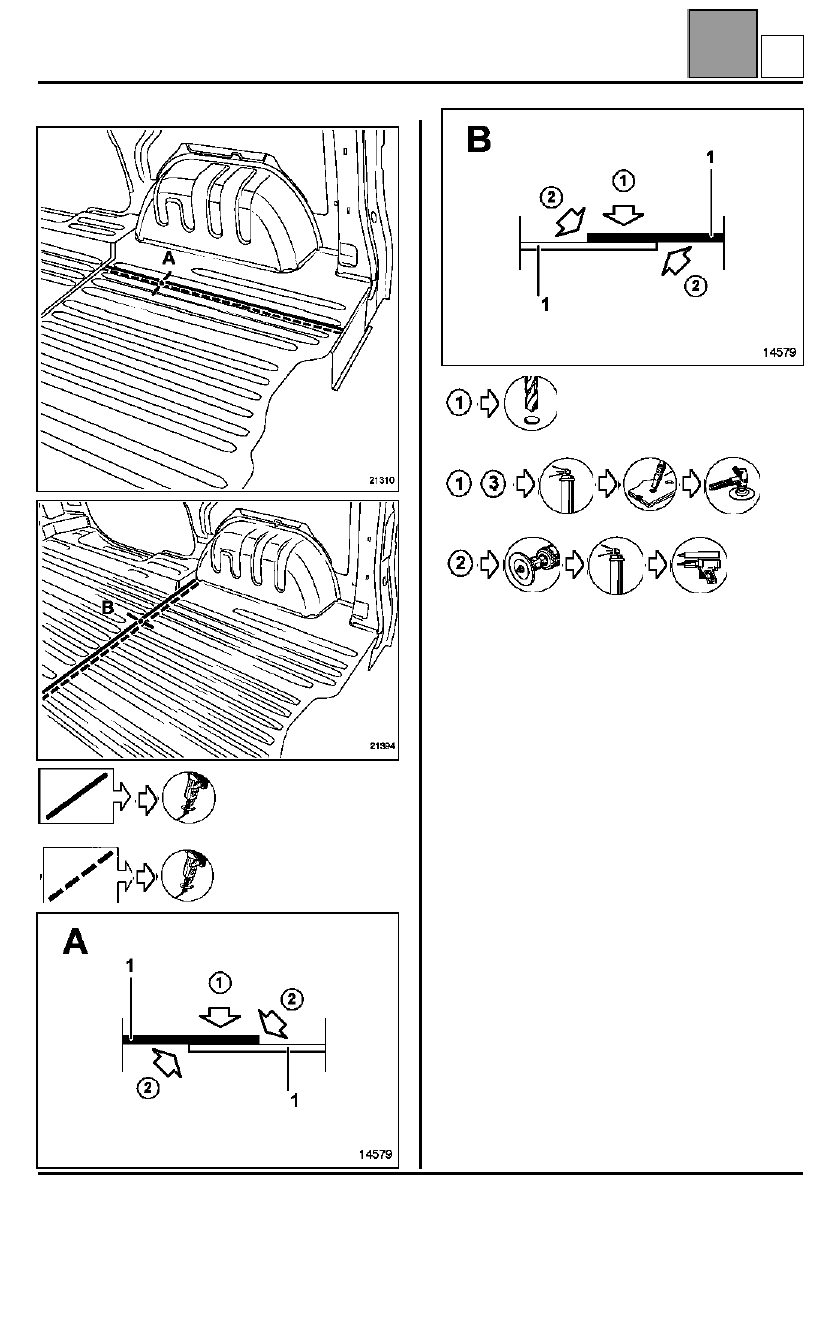

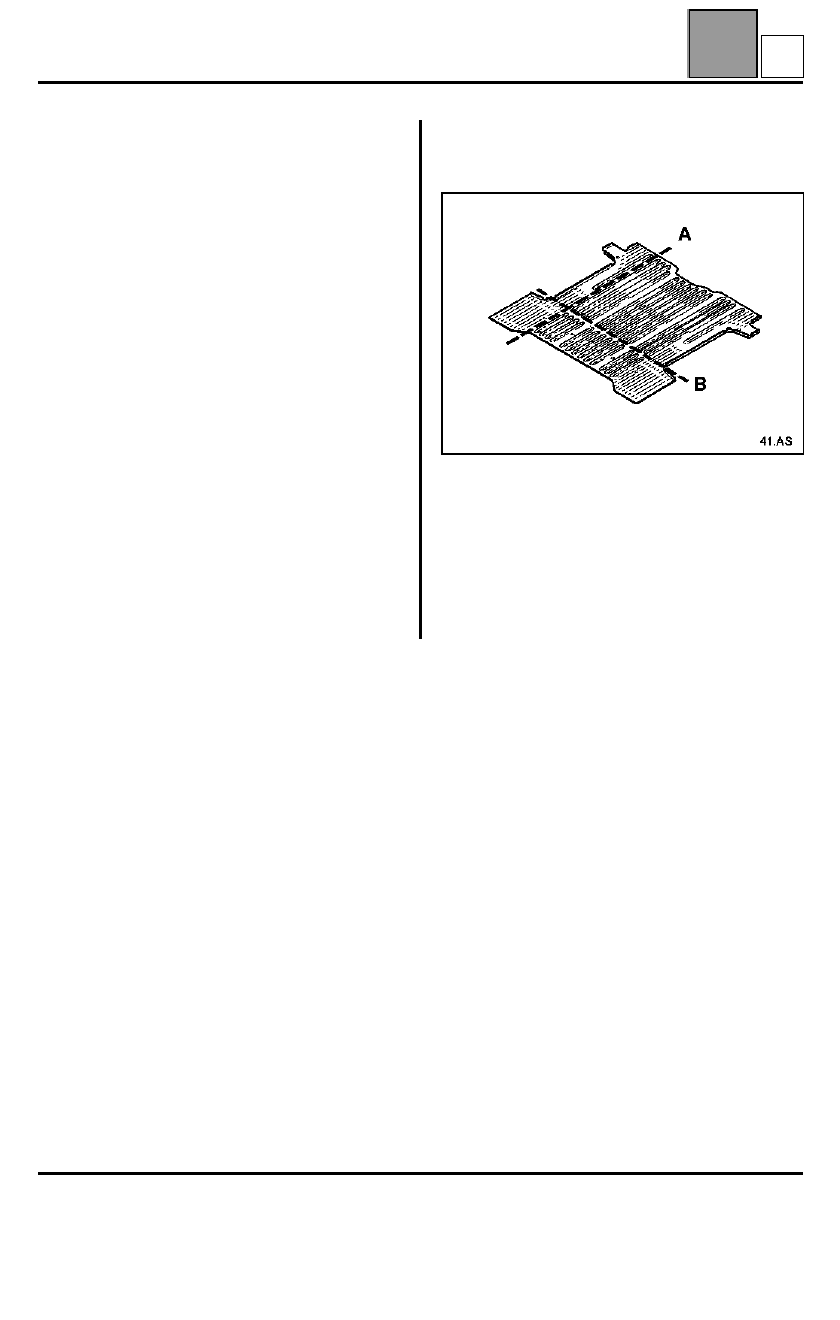

Sustitución parcial según cortes A, B

 en pieza de recambio

 en el vehículo

 en pieza de recambio

NOTA

: el número de puntos de taponado no se indica

en el método.

Será necesario respetar una separación de
aproximadamente 50 mm entre los puntos de
soldadura.

Tras la soldadura, realizar un cordón de masilla tipo
M.J.Pro (referencia: 77 11 172 676) en el contorno
para asegurar la estanquidad.

Los puntos restantes se efectúan por taponado.

RECUERDEN

: la posición de los cortes es modulable

según el grado del choque.

AS
