ESTRUCTURA INFERIOR

Larguero trasero

41

A

ESTRUCTURA INFERIOR

Larguero trasero

41

41-66

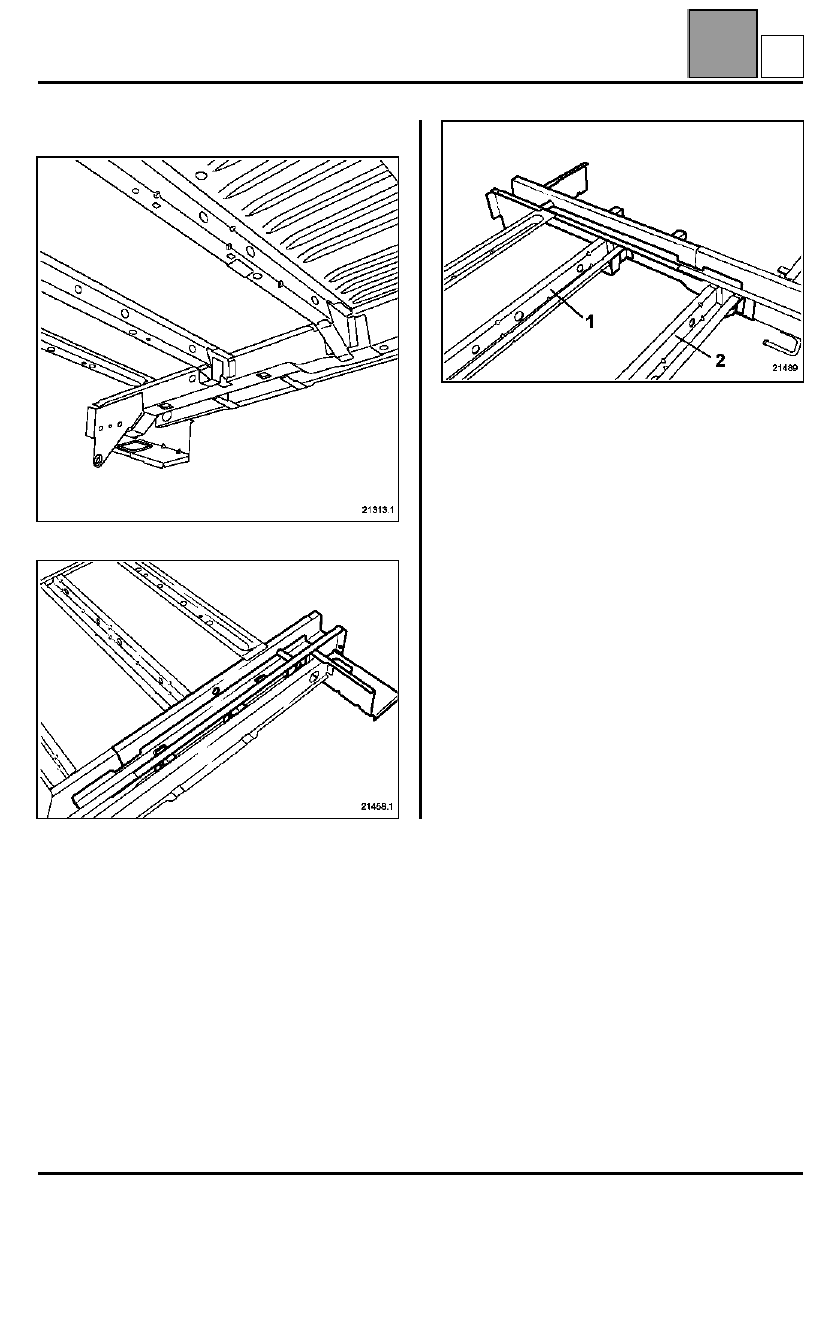

Sustitución completa

NOTA

: el refuerzo interior del larguero se utiliza como

guía para el ensamblado en el vehículo.

Para efectuar esta operación, es necesario
sobreelevar ligeramente los travesaños traseros del
piso 1 y 2 para asegurar el paso de las riostras
soldadas en el larguero.

En caso de que esta operación no sea realizable, se
impone el desgrapado de estas riostras en la pieza.

AN

ESTRUCTURA INFERIOR

Refuerzo longitudinal del piso trasero

41

A

ESTRUCTURA INFERIOR

Refuerzo longitudinal del piso trasero

41

41-67

Refuerzo longitudinal del piso trasero

La sustitución de esta pieza es una operación ligada a
la sustitución de un larguero trasero para una colisión
trasera.

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen. No obstante, es posible efectuar puntos
de taponado en los lugares de difícil acceso con la
punteadora.

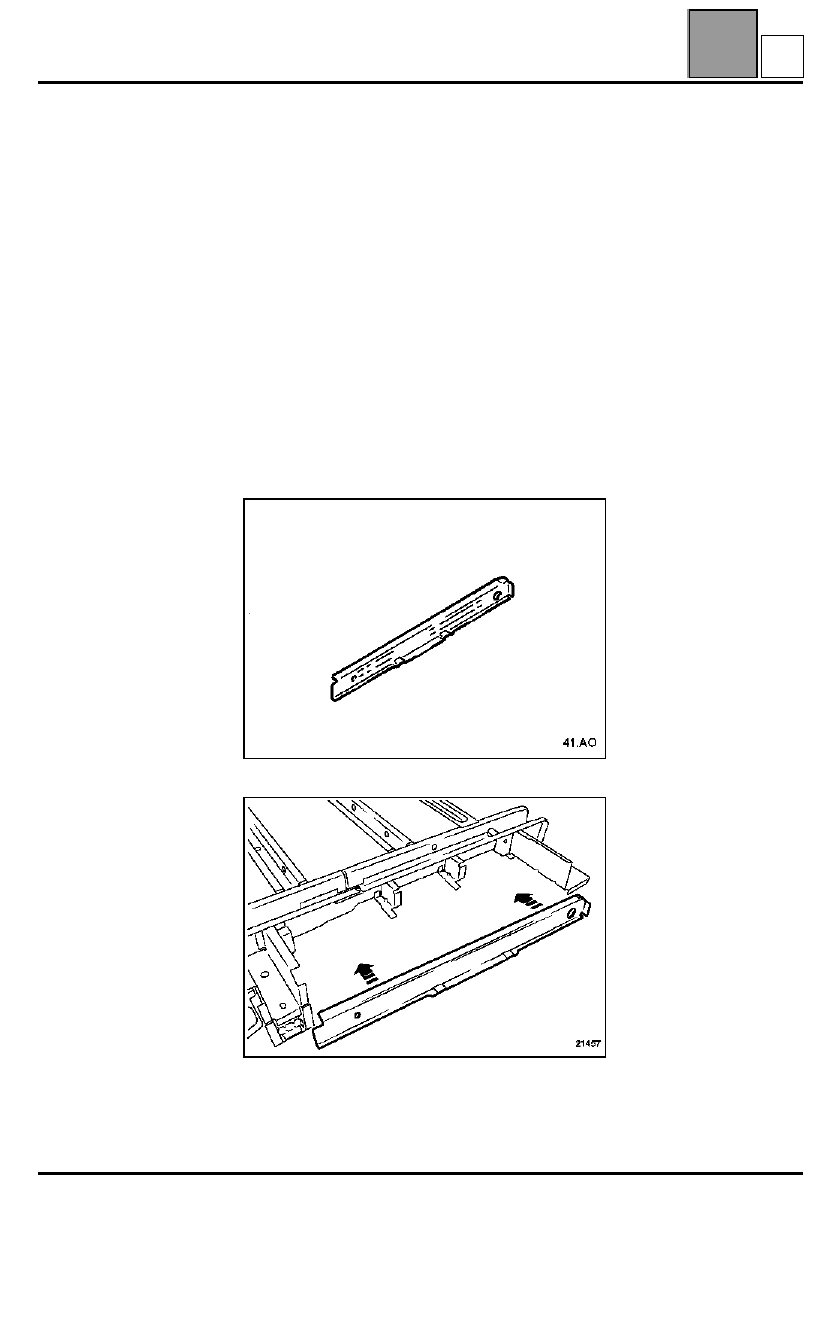

Para información, encontrarán a continuación una
vista de la pieza posicionada sobre la carrocería.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

AN

ESTRUCTURA INFERIOR

Anilla de remolcado trasera

41

A

ESTRUCTURA INFERIOR

Anilla de remolcado trasera

41

41-68

Anilla de remolcado trasera

La sustitución de esta pieza es una operación
complementaria a la sustitución del travesaño inferior
del extremo trasero para una colisión trasera.

Esta operación se efectúa únicamente en parcial. No
es necesario sustituir la pieza completa, la sustitución
del larguero es más apropiada.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

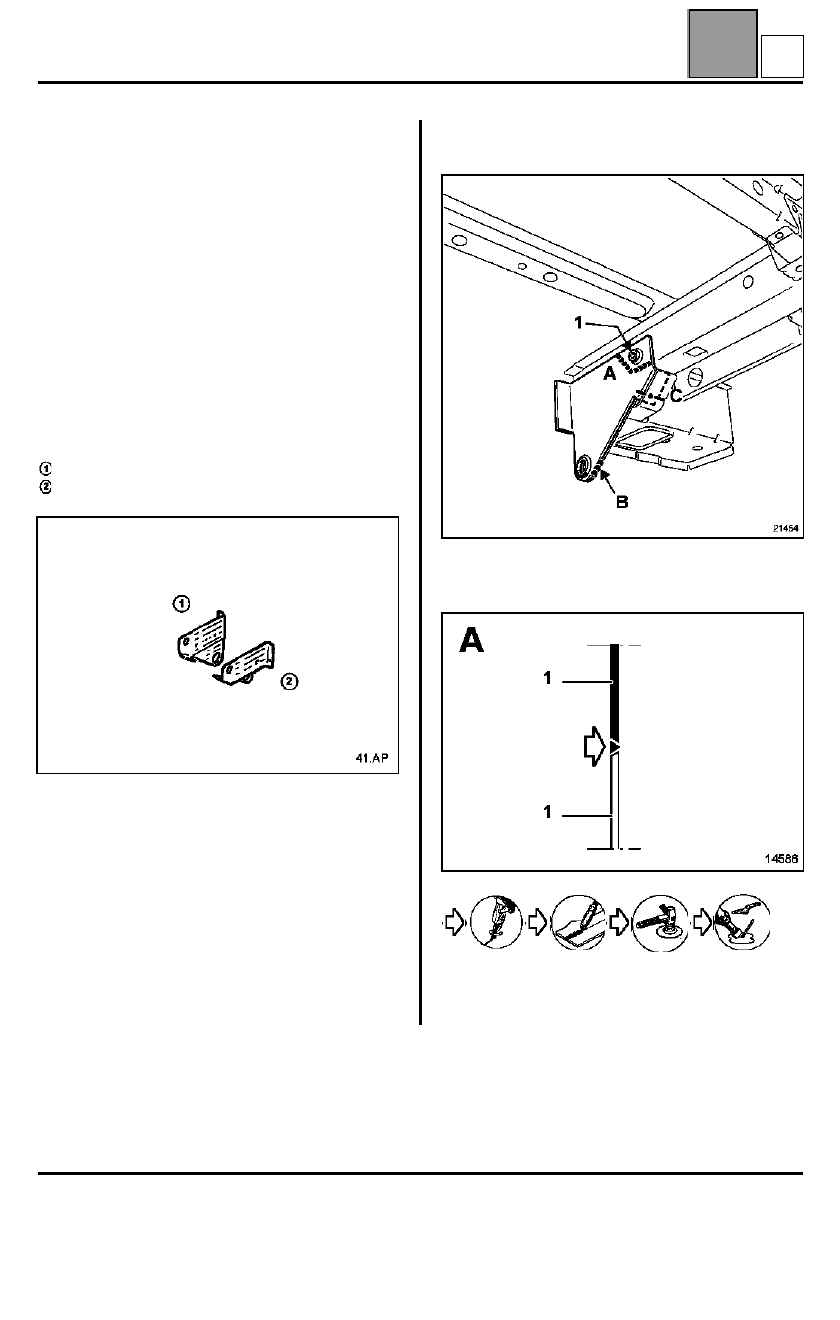

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada en dos partes:

 Refuerzo de anilla de amarre
 Soporte de anilla de amarre

PIEZAS CONCERNIDAS (espesor en mm):

Sustitución parcial del soporte de la anilla
únicamente

NOTA

: todos los puntos de soldadura serán

efectuados por taponado.

NOTA

: esta línea de corte permite no tocar el

separador de fijación del amortiguador 1 y evitar pasar
por el banco.

1
2
3

Refuerzo de anilla de amarre
Soporte de anilla de amarre
Larguero trasero

2,5
2,5
2

AP

ESTRUCTURA INFERIOR

Anilla de remolcado trasera

41

A

ESTRUCTURA INFERIOR

Anilla de remolcado trasera

41

41-69

 X3L30

 X2

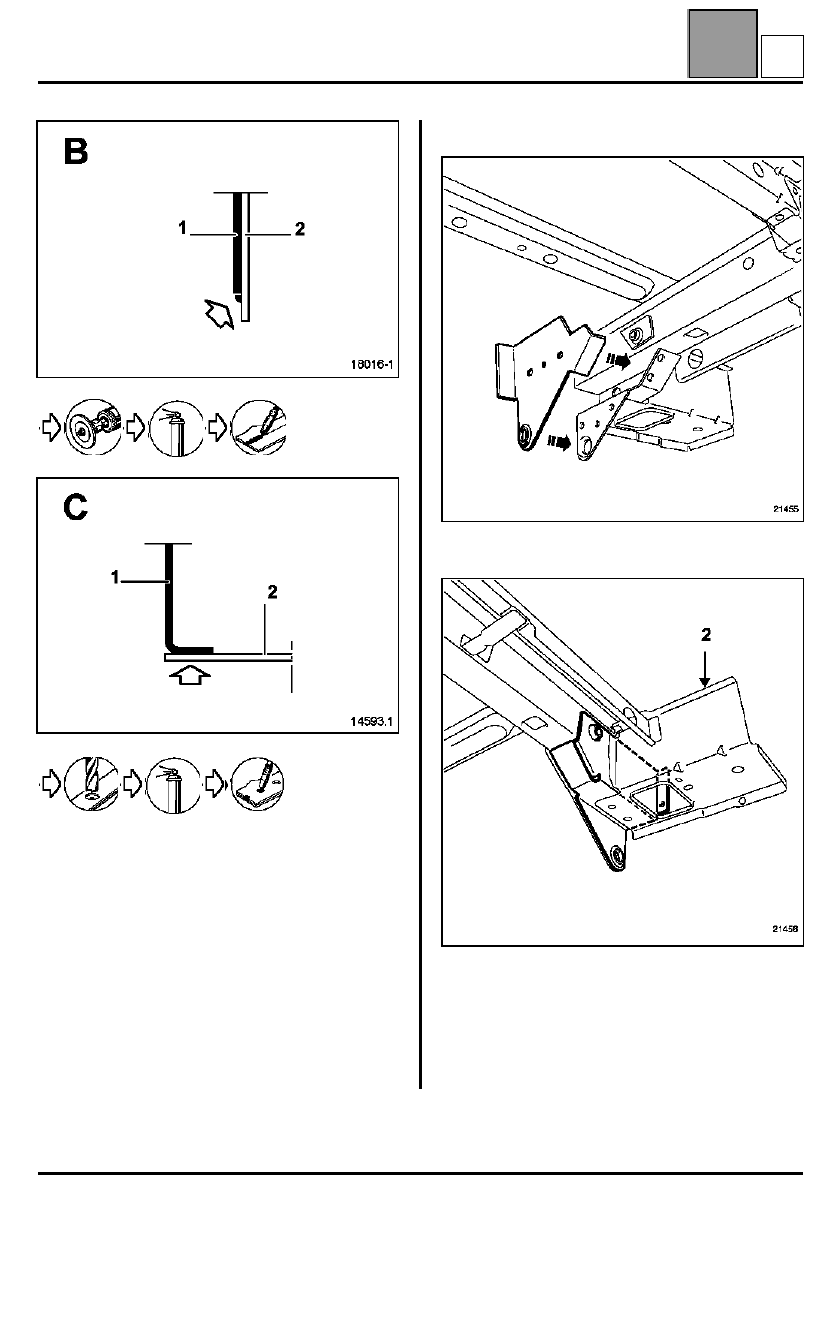

Preparación de la pieza de recambio

Sustitución completa con refuerzo de la anilla

NOTA

: la sustitución completa (con refuerzo) requiere

el desgrapado del cierre lateral del travesaño inferior
extremo trasero (2).

RECUERDEN

: esta operación es realizable aunque

es más acertado efectuar una sustitución parcial del
larguero trasero.
