Renault Trafic II. Manual - parte 137

ESTRUCTURA INFERIOR

Travesaño delantero bajo el asiento delantero

41

A

ESTRUCTURA INFERIOR

Travesaño delantero bajo el asiento delantero

41

41-46

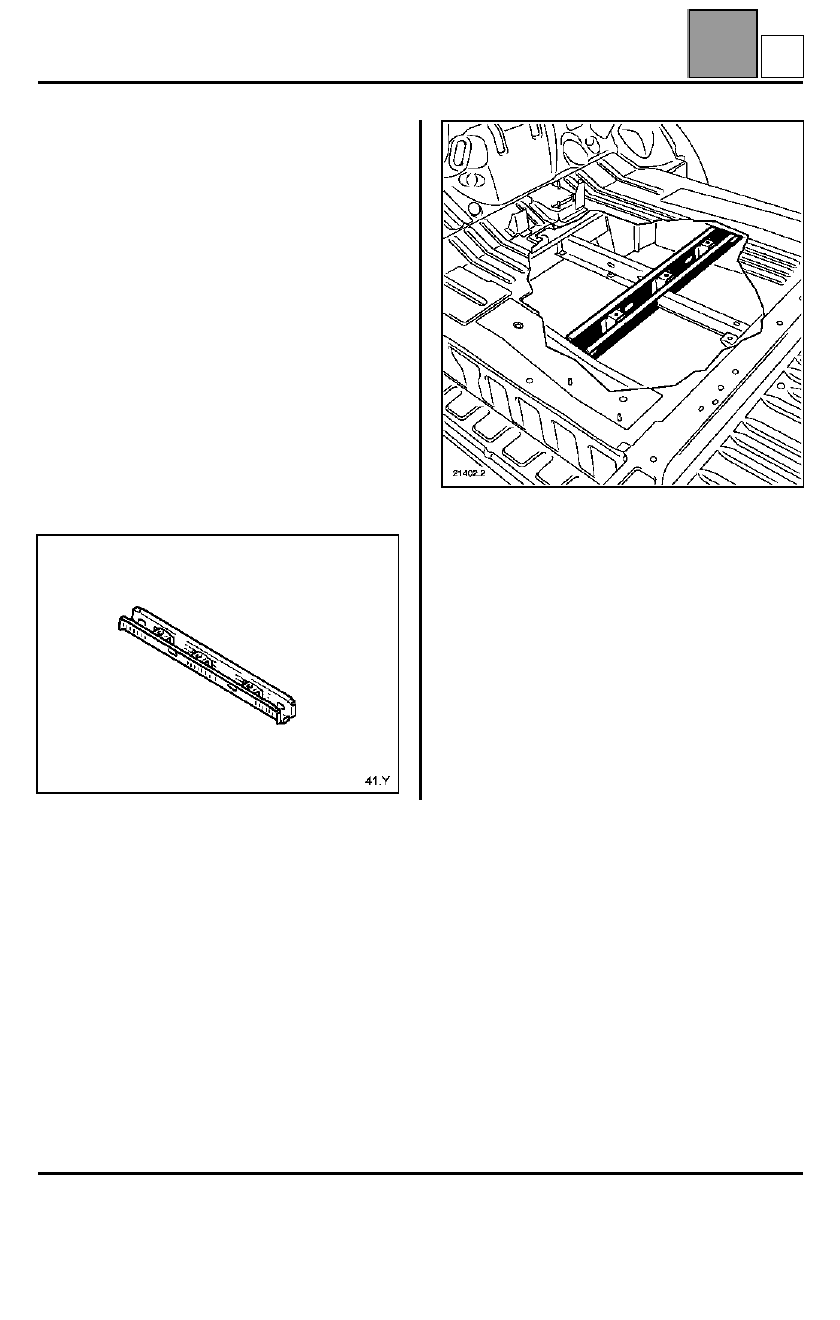

Travesaño delantero bajo el asiento delantero

La sustitución de esta pieza es una operación ligada a
la sustitución del piso cabina para un colisión lateral
delantera.

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen. No obstante, es posible efectuar puntos
de taponado en los lugares de difícil acceso con la
punteadora.

Encontrarán en el método un dibujo de la pieza
colocada en el vehículo para información.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada con:
Riostras de fijación
Espárragos soldados

Y

ESTRUCTURA INFERIOR

Refuerzo de fijación del asiento delantero

41

A

ESTRUCTURA INFERIOR

Refuerzo de fijación del asiento delantero

41

41-47

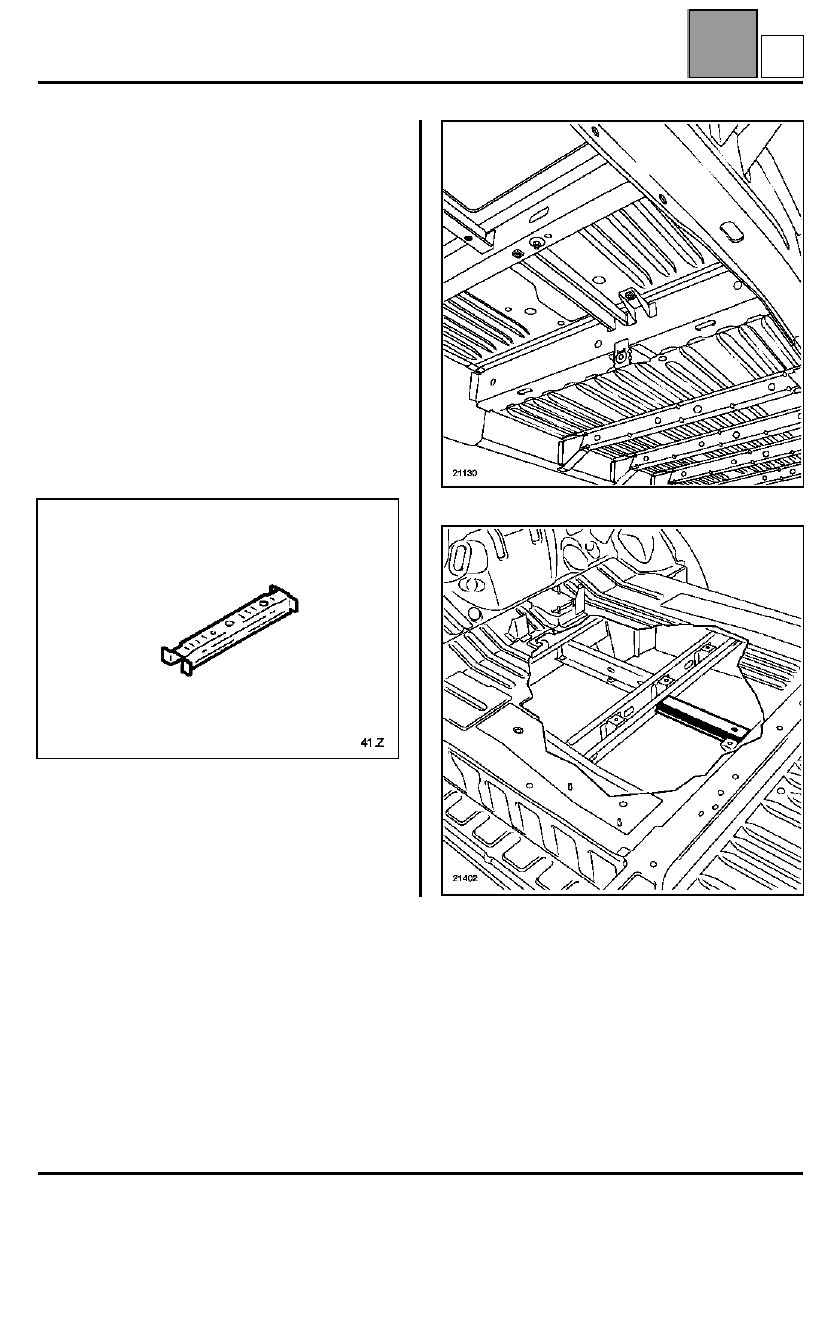

Refuerzo de fijación del asiento delantero

La sustitución de esta pieza es una operación ligada a
la sustitución del piso cabina para una colisión lateral
delantera.

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen. No obstante, es posible efectuar puntos
de taponado en los lugares de difícil acceso con la
punteadora.

Encontrarán en el método un dibujo de la pieza
colocada en el vehículo para información.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

Z

ESTRUCTURA INFERIOR

Peldaño lateral trasero

41

A

ESTRUCTURA INFERIOR

Peldaño lateral trasero

41

41-48

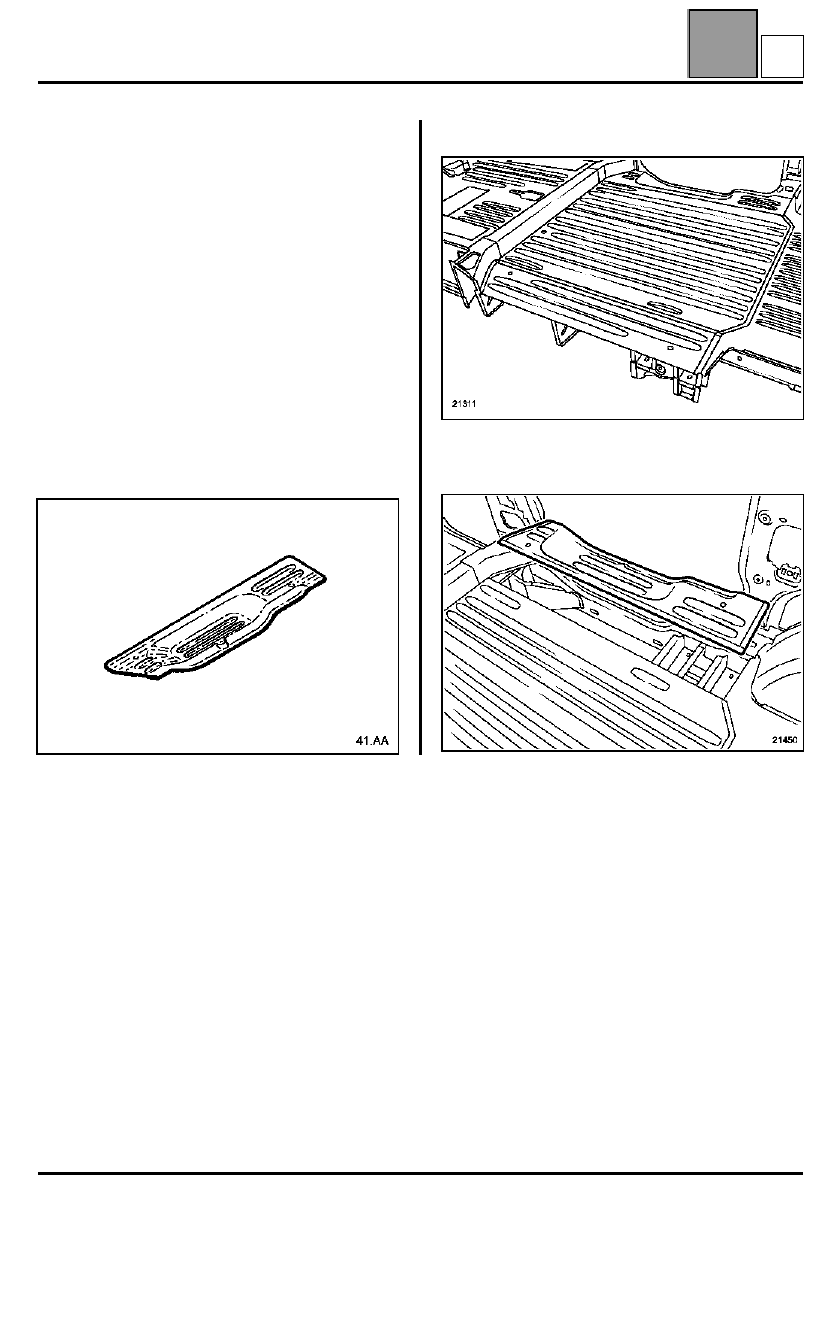

Peldaño lateral trasero

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería para una colisión lateral.

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen. No obstante, es posible efectuar puntos
de taponado en los lugares de difícil acceso con la
punteadora.

Encontrarán en el método un dibujo de la pieza
colocada en el vehículo para información.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

Lado sin puerta lateral deslizante

Costado con puerta lateral deslizante

AA

ESTRUCTURA INFERIOR

Piso trasero parte delantera

41

A

ESTRUCTURA INFERIOR

Piso trasero parte delantera

41

41-49

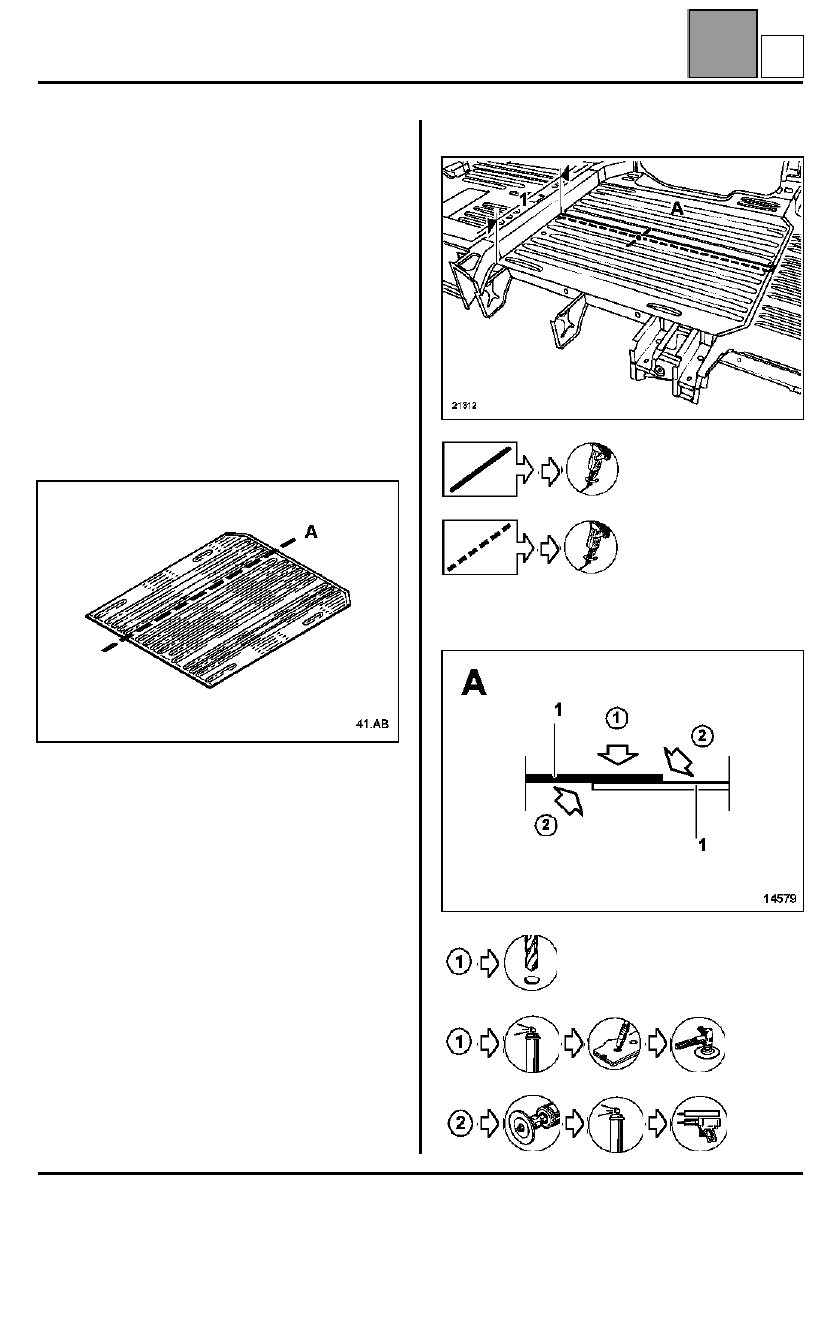

Piso trasero parte delantera

La sustitución de esta pieza es una operación
complementaria a la sustitución de un peldaño lateral
trasero para una colisión trasera.

Esta operación se efectúa según dos posibilidades:
– parcial según el corte A,
– completa.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

Sustitución parcial según corte A

 en pieza de recambio

 en el vehículo

NOTA

: por encima de la zona 1, se recomienda la

sustitución completa.

 pieza de recambio

1

Piso trasero parte delantera

0,8

AB
