ESTRUCTURA INFERIOR

Travesaño lateral del piso trasero

41

A

ESTRUCTURA INFERIOR

Travesaño lateral del piso trasero

41

41-38

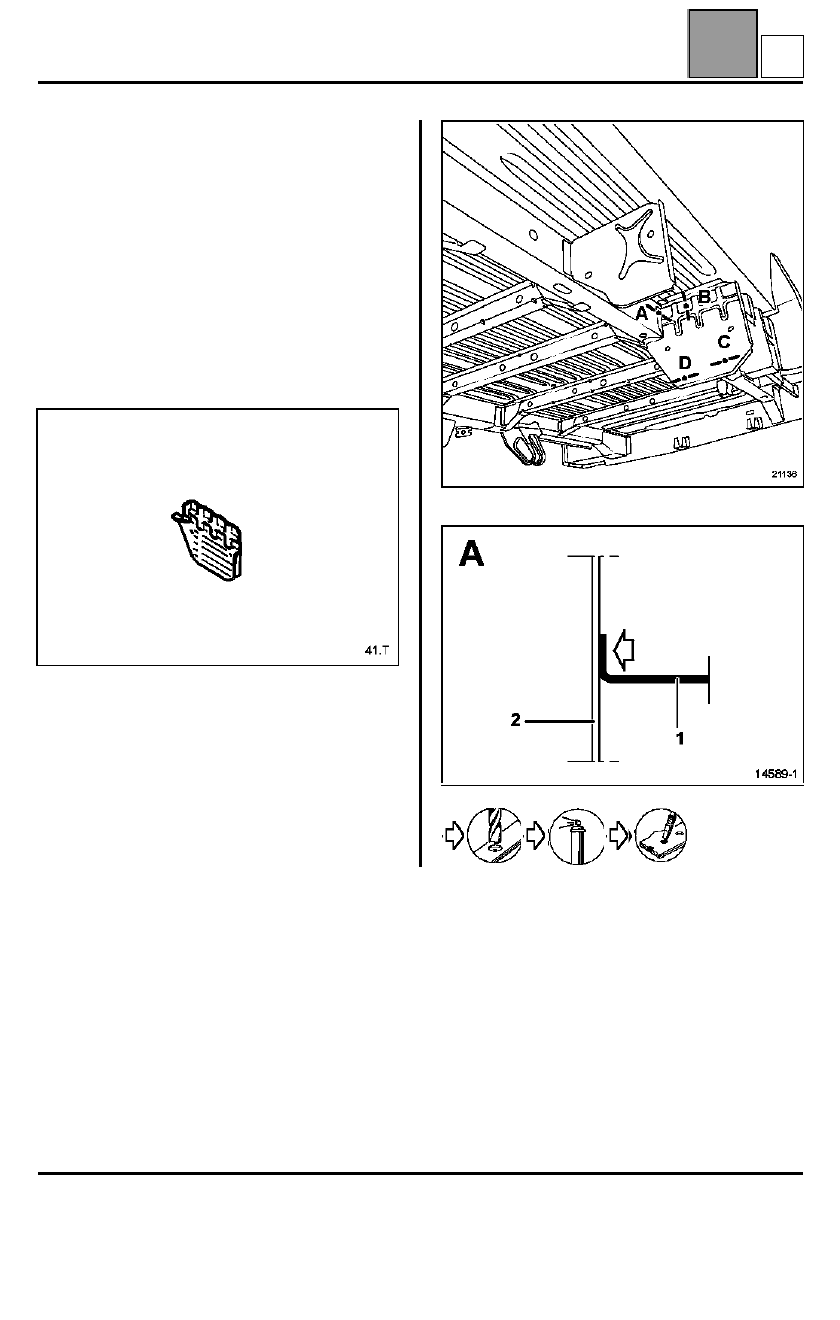

Travesaño lateral del piso trasero

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería para una colisión lateral.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

 X4

1
2

3

Travesaño lateral del piso trasero
Cajetín delantero de fijación del tren
trasero
Larguero trasero parte delantera

2

2
1,5

T

ESTRUCTURA INFERIOR

Travesaño lateral del piso trasero

41

A

ESTRUCTURA INFERIOR

Travesaño lateral del piso trasero

41

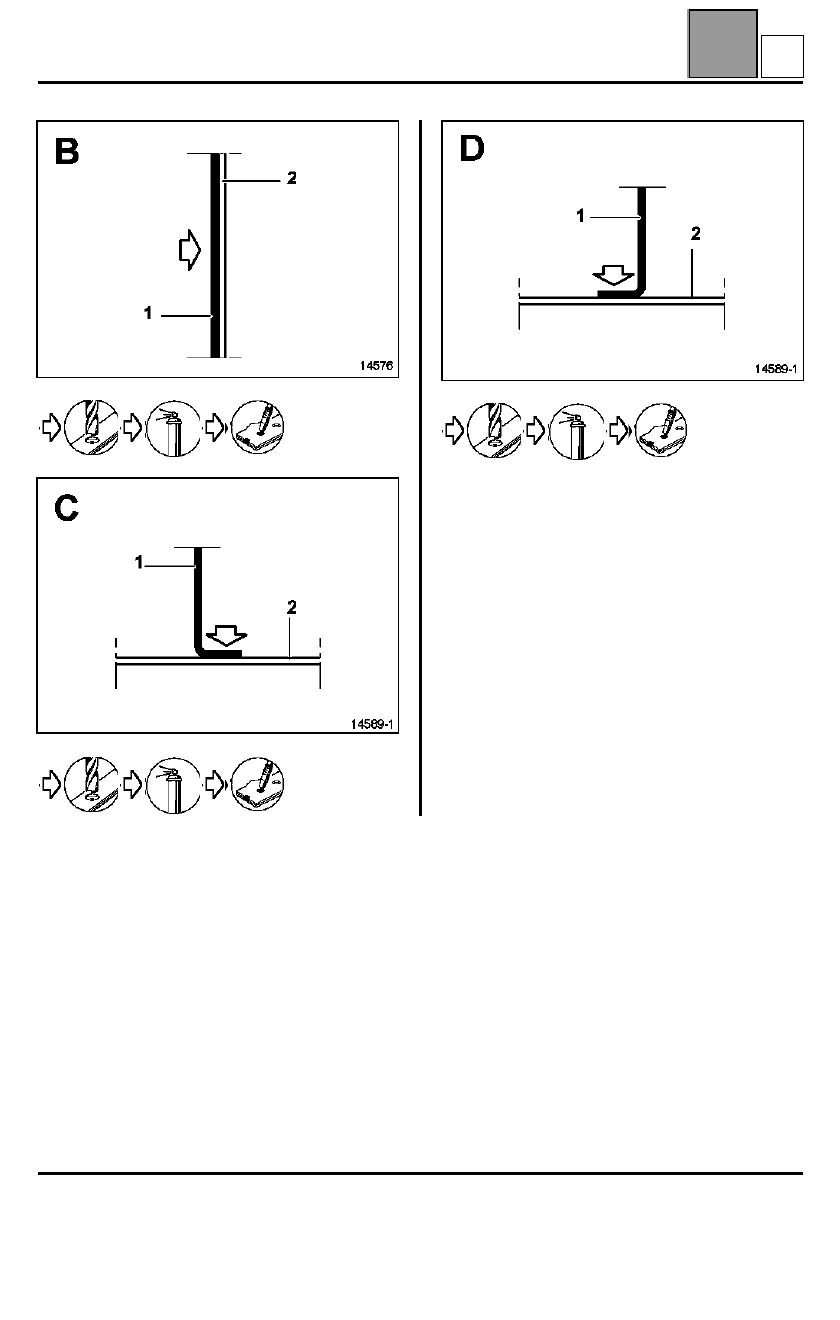

41-39

 X8

 X3

 X3

T

ESTRUCTURA INFERIOR

Cajetín delantero de fijación del tren trasero

41

A

ESTRUCTURA INFERIOR

Cajetín delantero de fijación del tren trasero

41

41-40

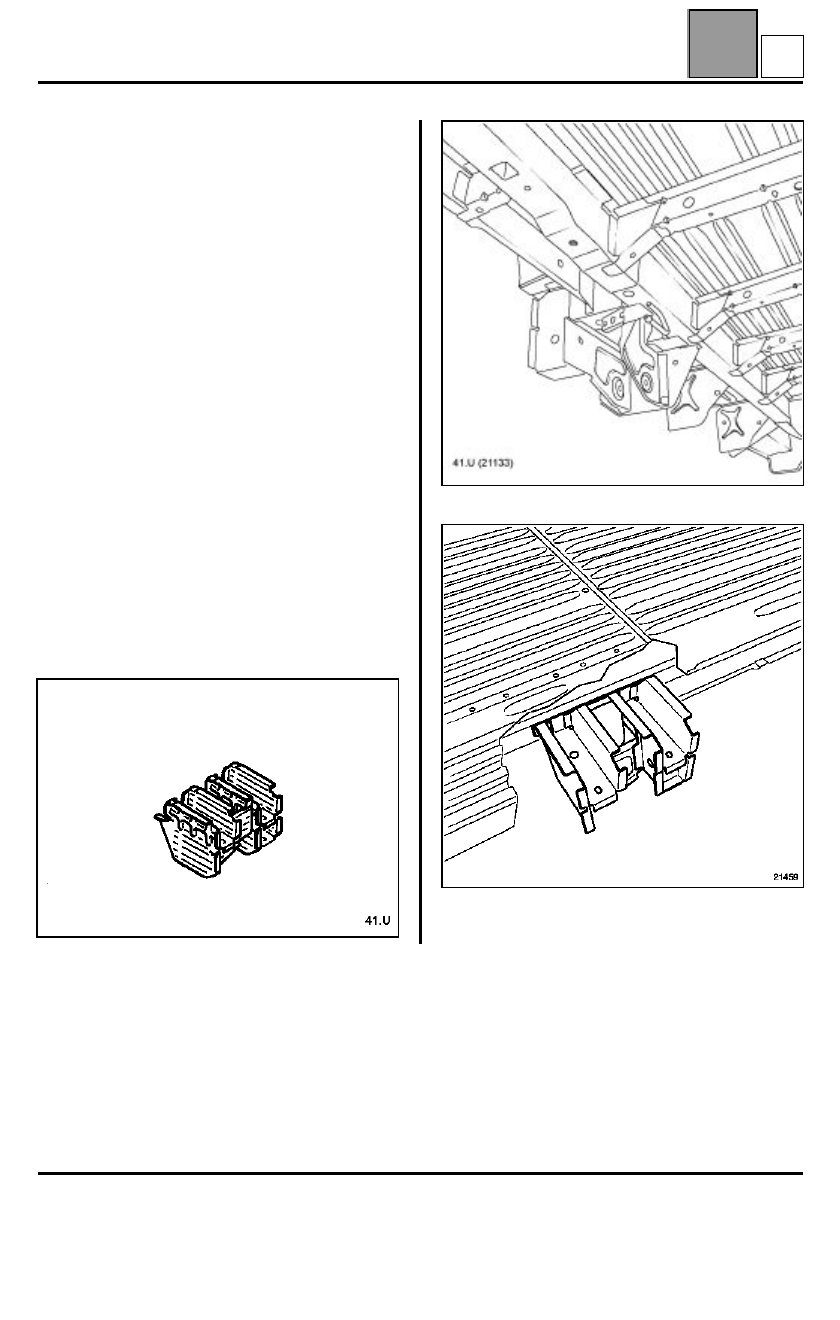

Cajetín delantero de fijación del tren trasero

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería para una colisión lateral delantera.

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen. No obstante, es posible efectuar puntos
de taponado en los lugares de difícil acceso con la
punteadora.

Es indispensable utilizar el banco de reparación.

Para información, encontrarán a continuación, varias
vistas de la pieza colocada en la carrocería.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Travesaño soporte
Escuadra unión
Puente travesaño de fijación.
Escuadra flexible del cable de freno
Refuerzo de apoyo del gato
Riostra exterior
Deflector de unión
Refuerzo

U

ESTRUCTURA INFERIOR

Piso cabina

41

A

ESTRUCTURA INFERIOR

Piso cabina

41

41-41

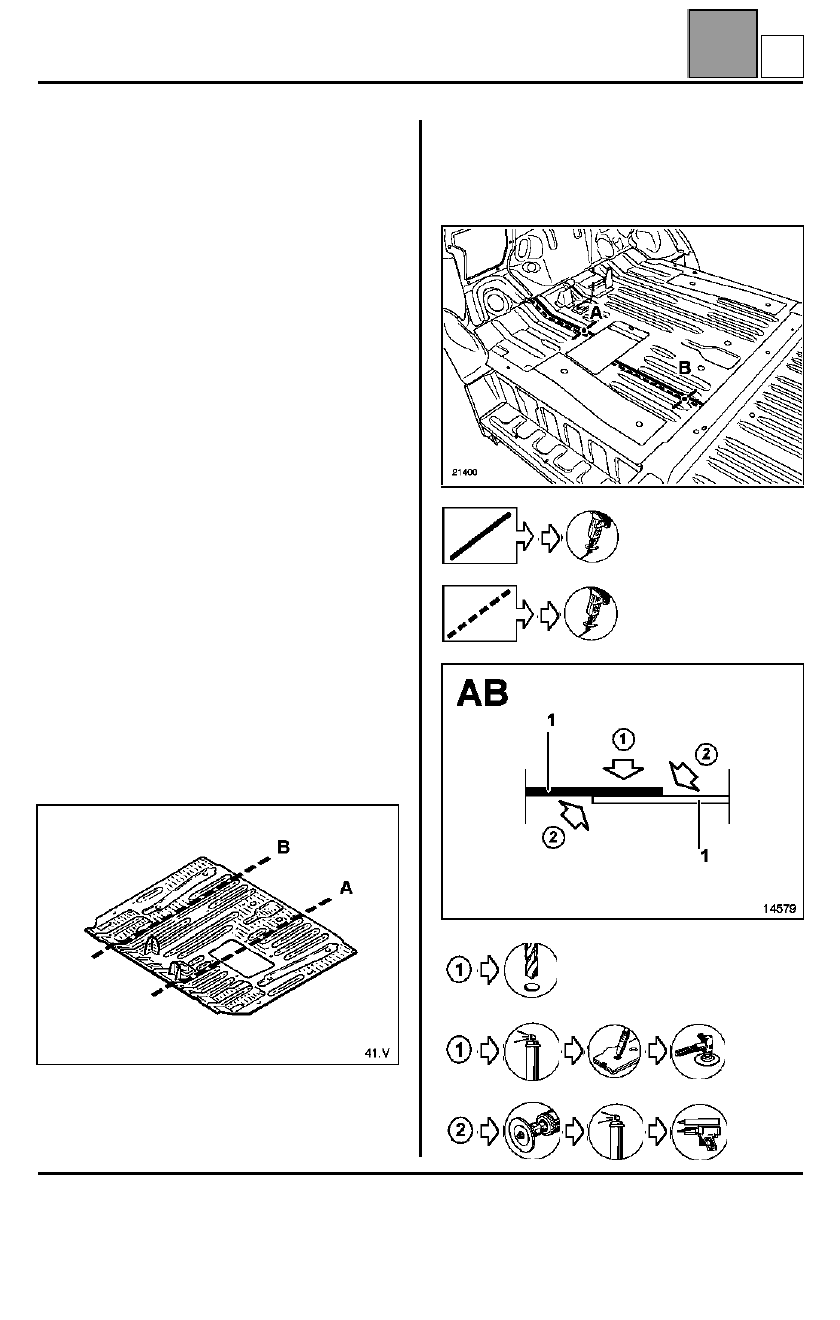

Piso cabina

La sustitución de esta pieza es una operación
complementaria a la sustitución de un peldaño lateral
delantero para una colisión lateral delantera o ligada a
la sustitución de un larguero delantero.

Esta operación se puede efectuar según varias
posibilidades:
– parcial según el corte A,
– parcial según el corte B,
– completa.

IMPORTANTE

: las posiciones de los cortes se dan a

título indicativo, pueden ser desplazadas según las
deformaciones debidas al choque.

En el método descrito a continuación sólo encontrarán
las descripciones y las uniones específicas de la pieza
concernida por los cortes parciales.

Encontrarán a continuación un dibujo de la pieza
colocada para información.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Refuerzo de tapa de la batería
Refuerzo de fijación mando
Soporte cajetín
Tornillos soldados
Escuadra de fijación
Refuerzo de fijación
Espárragos soldados
Refuerzo piso

PIEZAS CONCERNIDAS (espesor en mm):

Sustitución parcial según corte A

 en pieza de recambio

 en el vehículo

 pieza de recambio

1

Piso cabina

0,8

V
