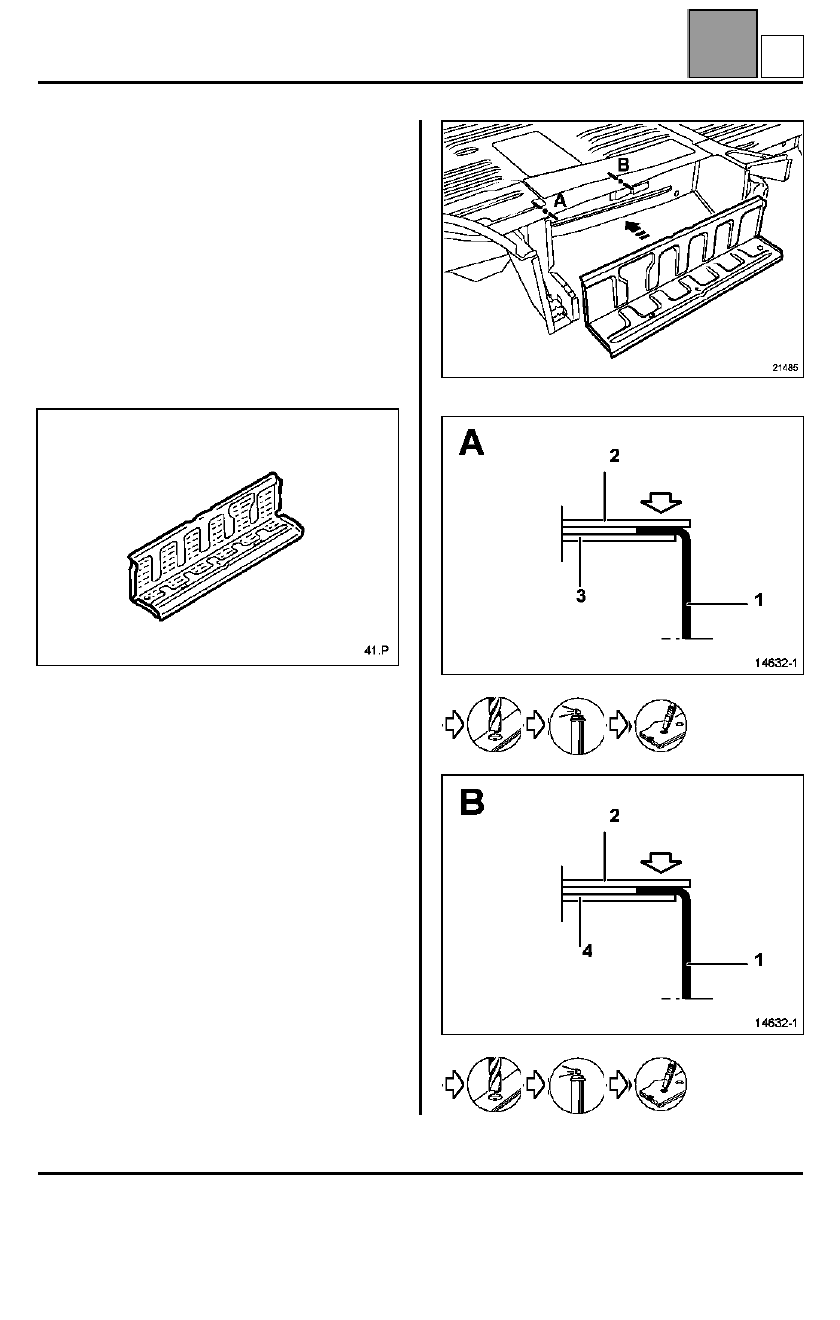

ESTRUCTURA INFERIOR
Peldaño lateral delantero

41

A

ESTRUCTURA INFERIOR
Peldaño lateral delantero

41

41-34

Peldaño lateral delantero

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería para una colisión lateral.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

 X2

 X2

1
2
3
4

Peldaño lateral delantero
Piso cabina
Apoyo gato delantero
Soporte de fijación del asiento

0,8
0,8
1,2
2

P

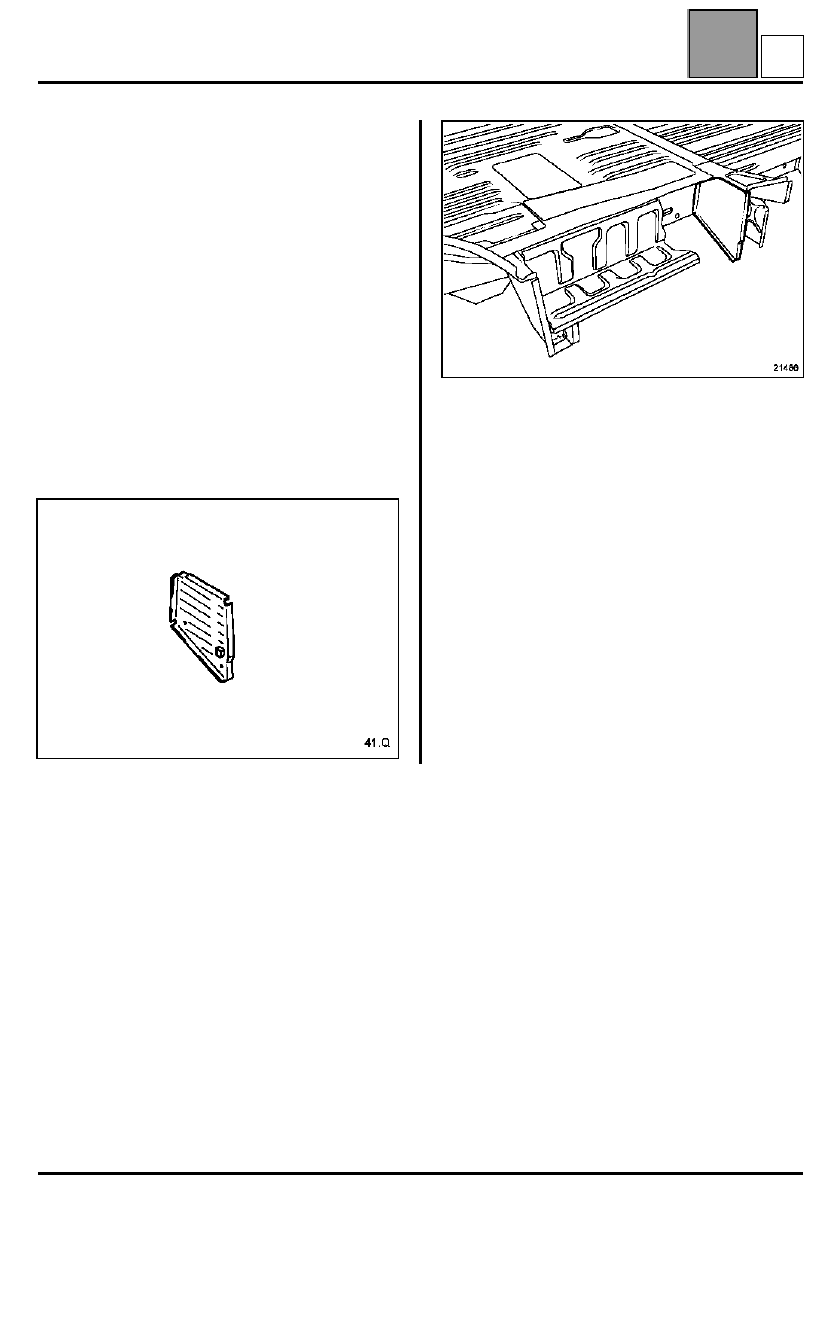

ESTRUCTURA INFERIOR

Cierre trasero de peldaño lateral delantero

41

ESTRUCTURA INFERIOR

Cierre trasero de peldaño lateral delantero

41

41-35

Cierre trasero de peldaño lateral delantero

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería para una colisión lateral.

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen. No obstante, es posible efectuar puntos
de taponado en los lugares de difícil acceso con la
punteadora.

Encontrarán a continuación un dibujo de la pieza
colocada para información.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

Q

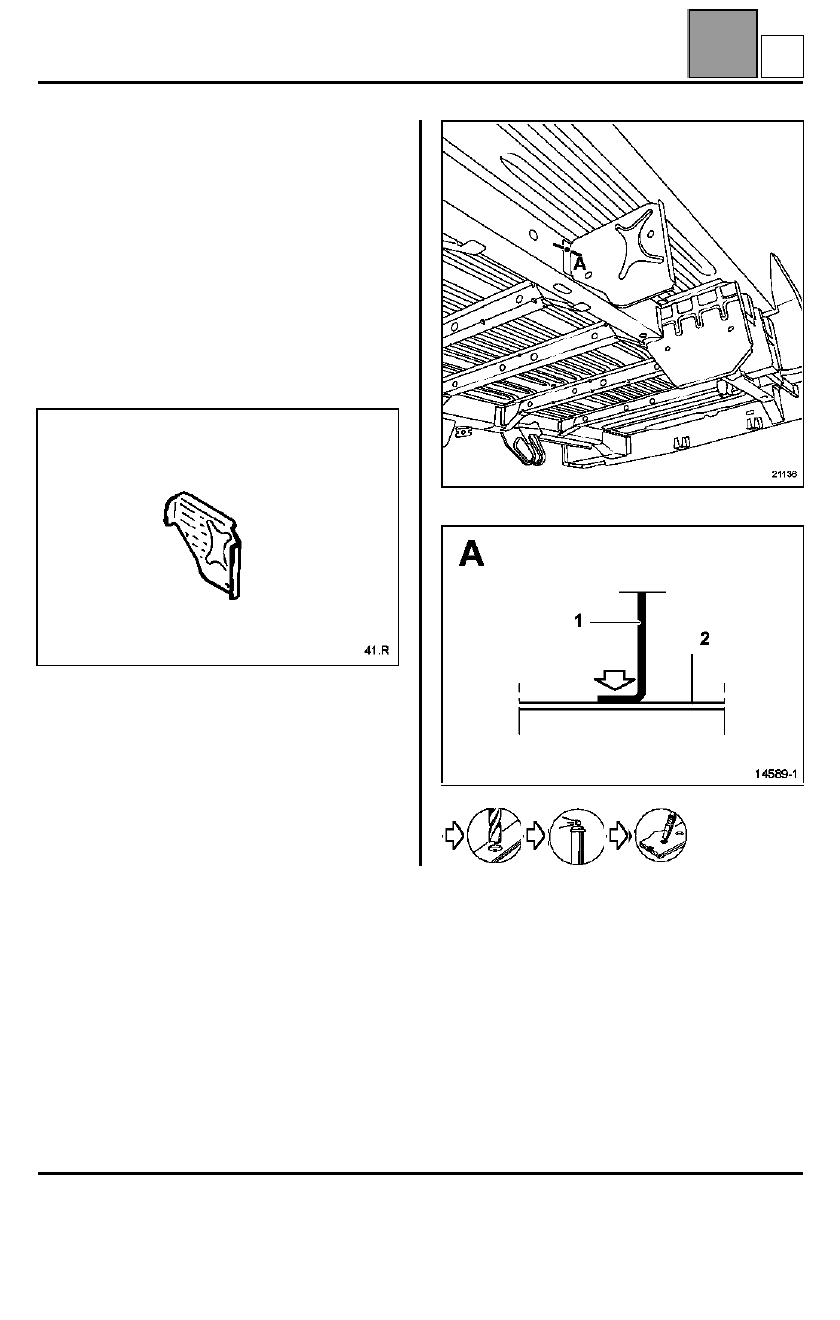

ESTRUCTURA INFERIOR

Refuerzo de cierre del bajo de carrocería

41

A

ESTRUCTURA INFERIOR

Refuerzo de cierre del bajo de carrocería

41

41-36

Refuerzo de cierre del bajo de carrocería

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería para una colisión lateral.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

 X3

1
2

Refuerzo de cierre del bajo de carrocería
Larguero trasero parte delantera

1,5
1,5

R

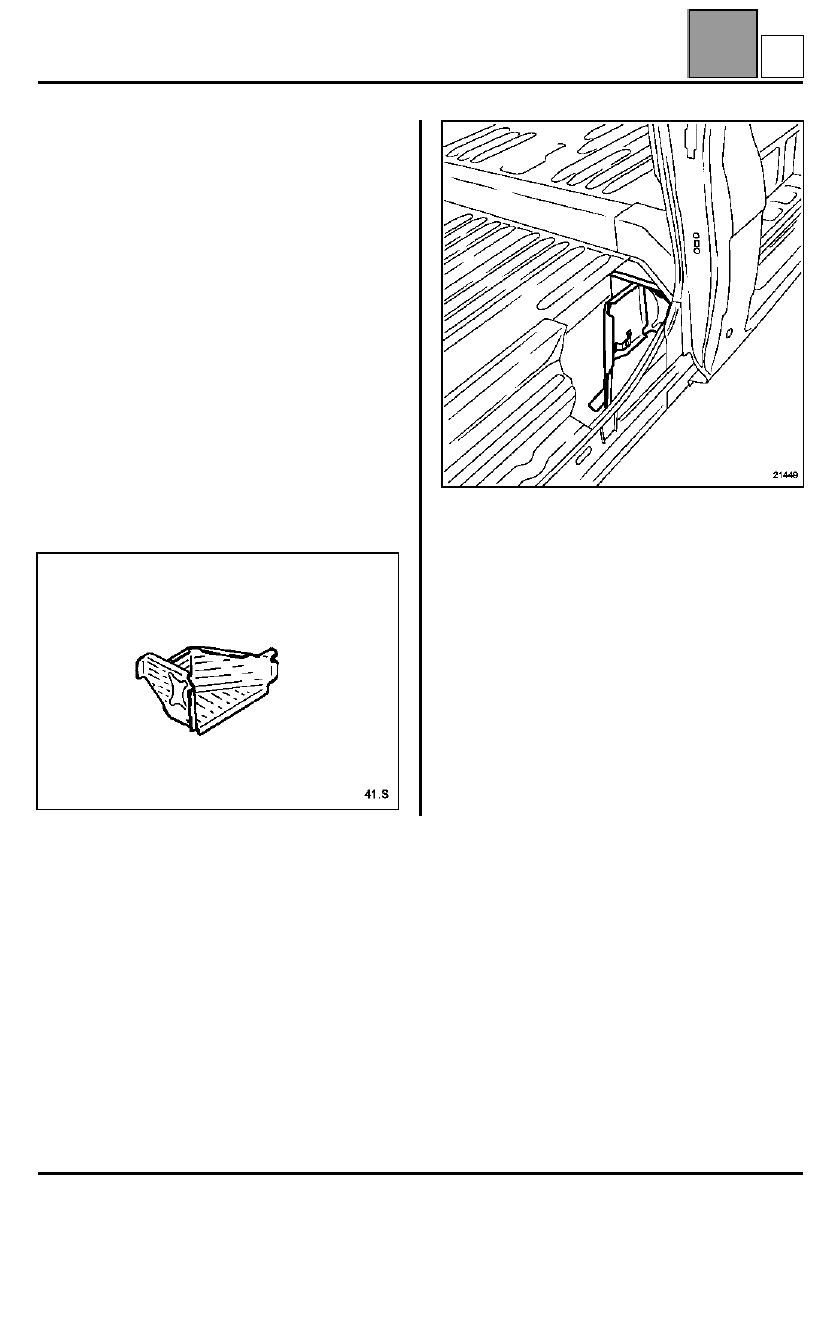

ESTRUCTURA INFERIOR

Cajetín de raíl

41

A

ESTRUCTURA INFERIOR

Cajetín de raíl

41

41-37

Cajetín de raíl

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería para una colisión lateral delantera.

NOTA

: no hay especificidad de método para esta

operación, todas las uniones se pueden realizar como
las de origen. No obstante, es posible efectuar puntos
de taponado en los lugares de difícil acceso con la
punteadora.

Encontrarán a continuación un dibujo de la pieza
colocada para información.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Chapa de cierre
Puente travesaño de fijación cajetín
Tuerca soldada

S
