ESTRUCTURA INFERIOR

Bajos de carrocería bajo puerta lateral trasera

41

A

ESTRUCTURA INFERIOR

Bajos de carrocería bajo puerta lateral trasera

41

41-26

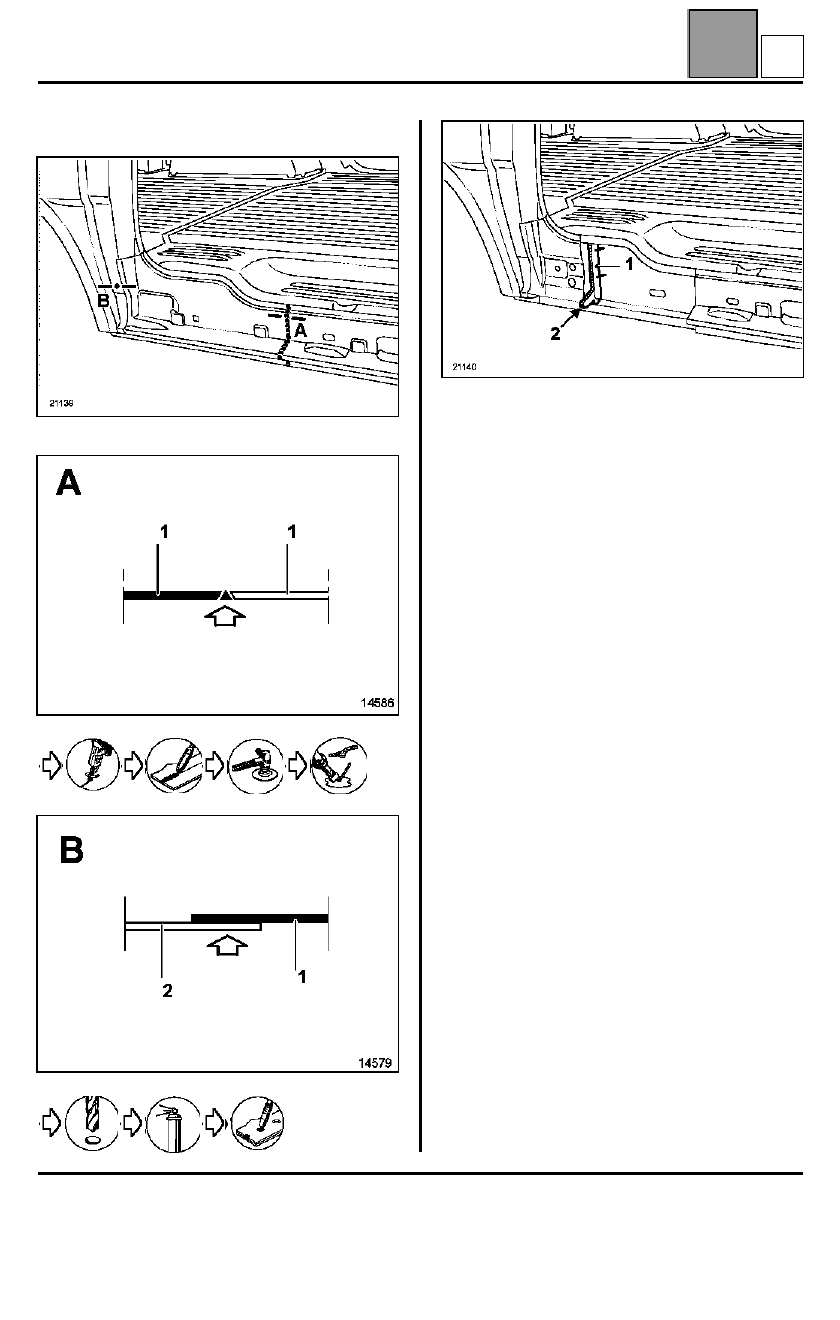

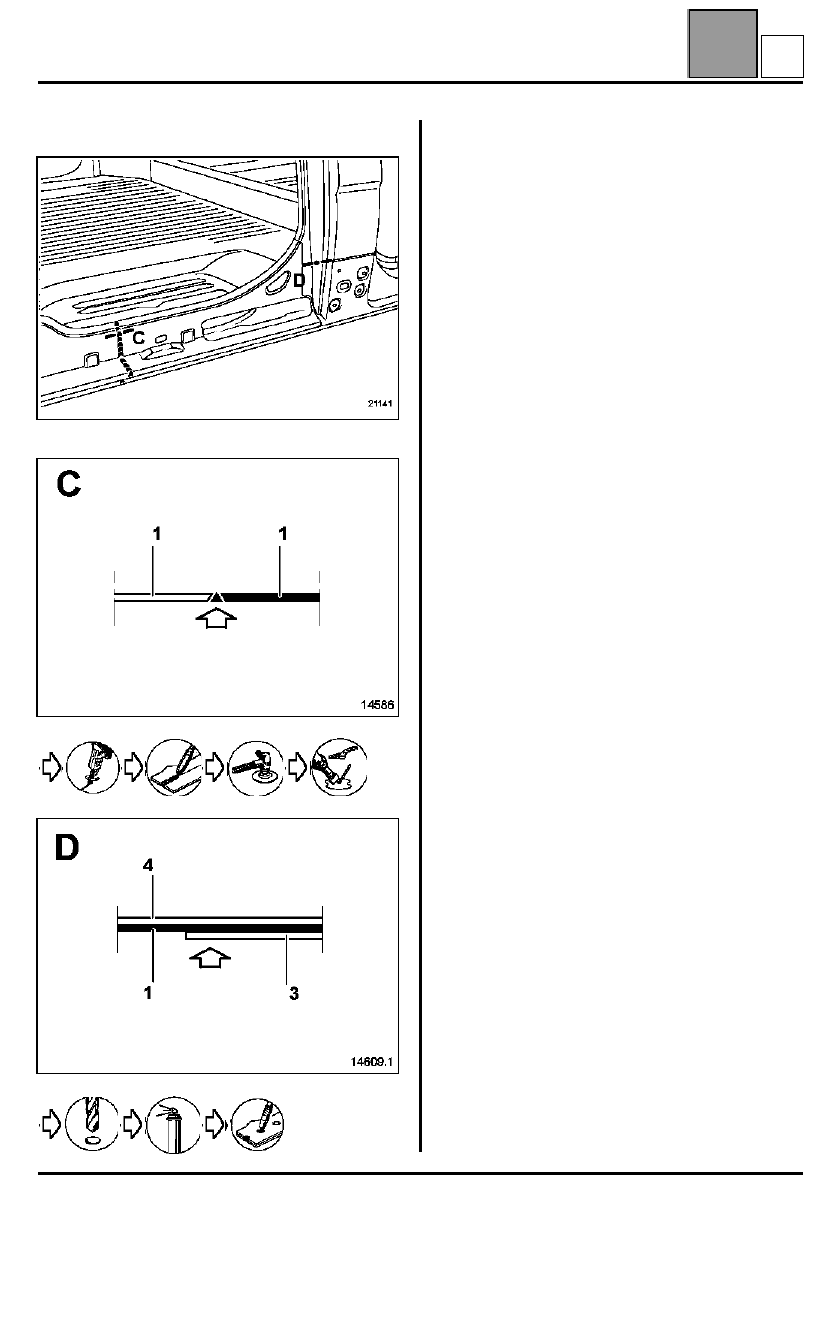

Sustitución parcial parte trasera

 X6

RECUERDEN
Los insertos hinchables reaccionan con la temperatura
al sumergir la carrocería en los baños de cataforesis en
fábrica. En reparación, no se pueden reproducir estas
condiciones por lo que será necesario, al sustituir un
inserto, realizar las operaciones siguientes para
asegurar una buena estanquidad y garantizar la
insonorización del vehículo:

1 Limpiar las superficies de encolado con heptano.
2 Obturar los orificios del inserto cortando un trozo de

placa insonorizante (referencia 77 01 423 546).

3 Aplicar en la periferia del inserto (1) masilla de

estanquidad para guarnecido (2)
(referencia 77 01 423 330).

4 Colocar el inserto comprimiendo la masilla.

L

ESTRUCTURA INFERIOR

Bajos de carrocería bajo puerta lateral trasera

41

A

ESTRUCTURA INFERIOR

Bajos de carrocería bajo puerta lateral trasera

41

41-27

Sustitución parcial delantera

 X7

NOTA

: la colocación de la pieza sustituida requiere la

separación del borde de chapa del pie de cabina.

L

ESTRUCTURA INFERIOR

Cierre del bajo de carrocería

41

A

ESTRUCTURA INFERIOR

Cierre del bajo de carrocería

41

41-28

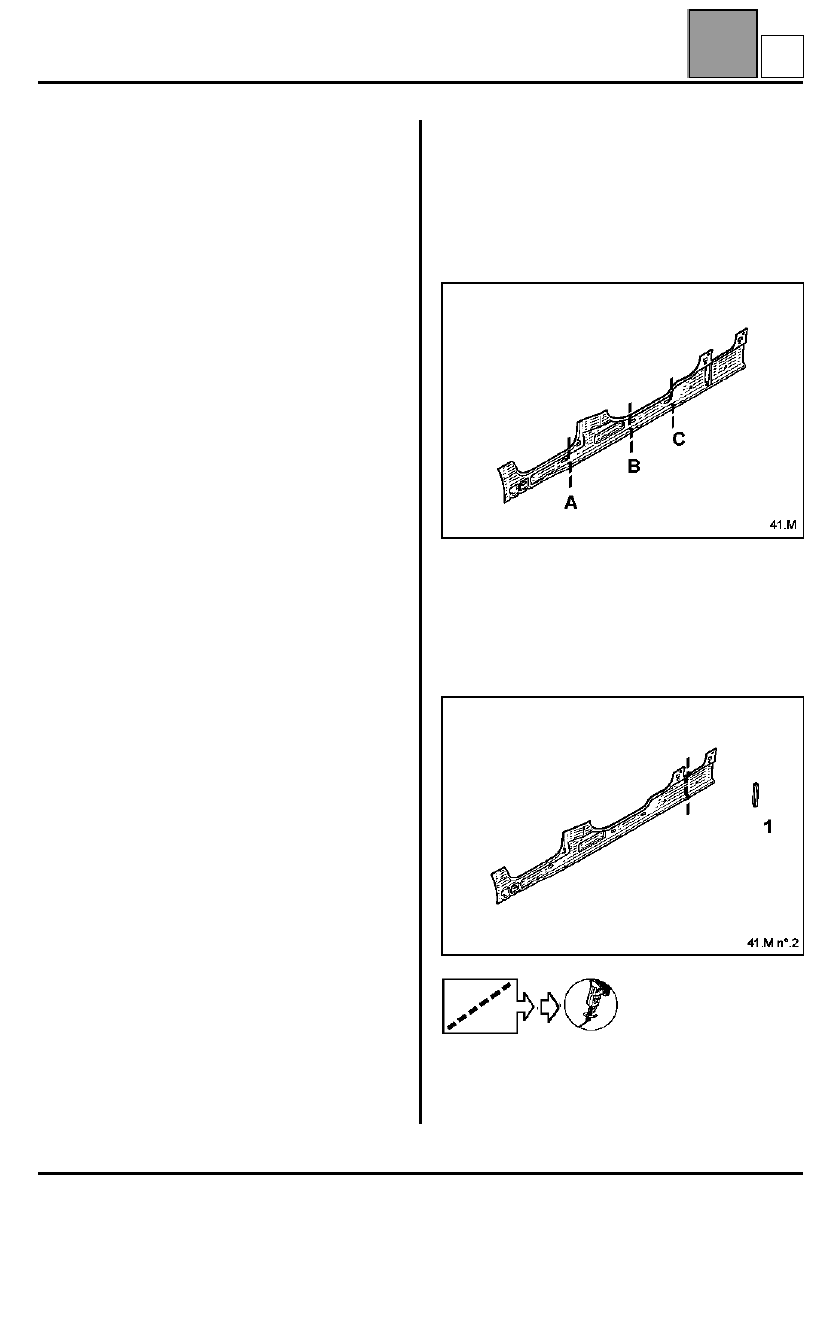

Cierre del bajo de carrocería

Esta operación se efectúa parcialmente según tres
posibilidades:
– parcial parte delantera según el corte A,
– parcial parte central según el corte B,
– parcial parte trasera según el corte C.

Según la parte sustituida, esta pieza es una operación
complementaria:
– al refuerzo del pie delantero de la cabina corte (A)

parte delantera,

– al forro del pie trasero de cabina corte (B) parte

central,

– al forro de panel lateral trasero parte trasera corte

(C).

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas a la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

NOTA:

 Por razones de estandarización el Almacén de

Piezas de Recambio sólo suministra una pieza que
corresponde a la versión alargada.
Para las versiones cortas, será necesario cortar el
cierre del bajo de carrocería y soldar el cierre trasero
(consultar método) que se solicitará como suplemento.

Esta operación se debe efectuar antes de pintar.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Elemento de cierre
Cierre trasero del bajo de carrocería
Refuerzo de cierre (costado con puerta lateral
deslizante)
Tuercas soldadas

PIEZAS CONCERNIDAS (espesor en mm):

Adaptación para las versiones cortas

RECUERDEN

: para las versiones cortas, será

necesario cortar el cierre del bajo de carrocería como
se indica en el dibujo y soldar el cierre trasero del bajo
de carrocería (1).

1

Cierre del bajo de carrocería

0,9

M

ESTRUCTURA INFERIOR

Cierre del bajo de carrocería

41

A

ESTRUCTURA INFERIOR

Cierre del bajo de carrocería

41

41-29

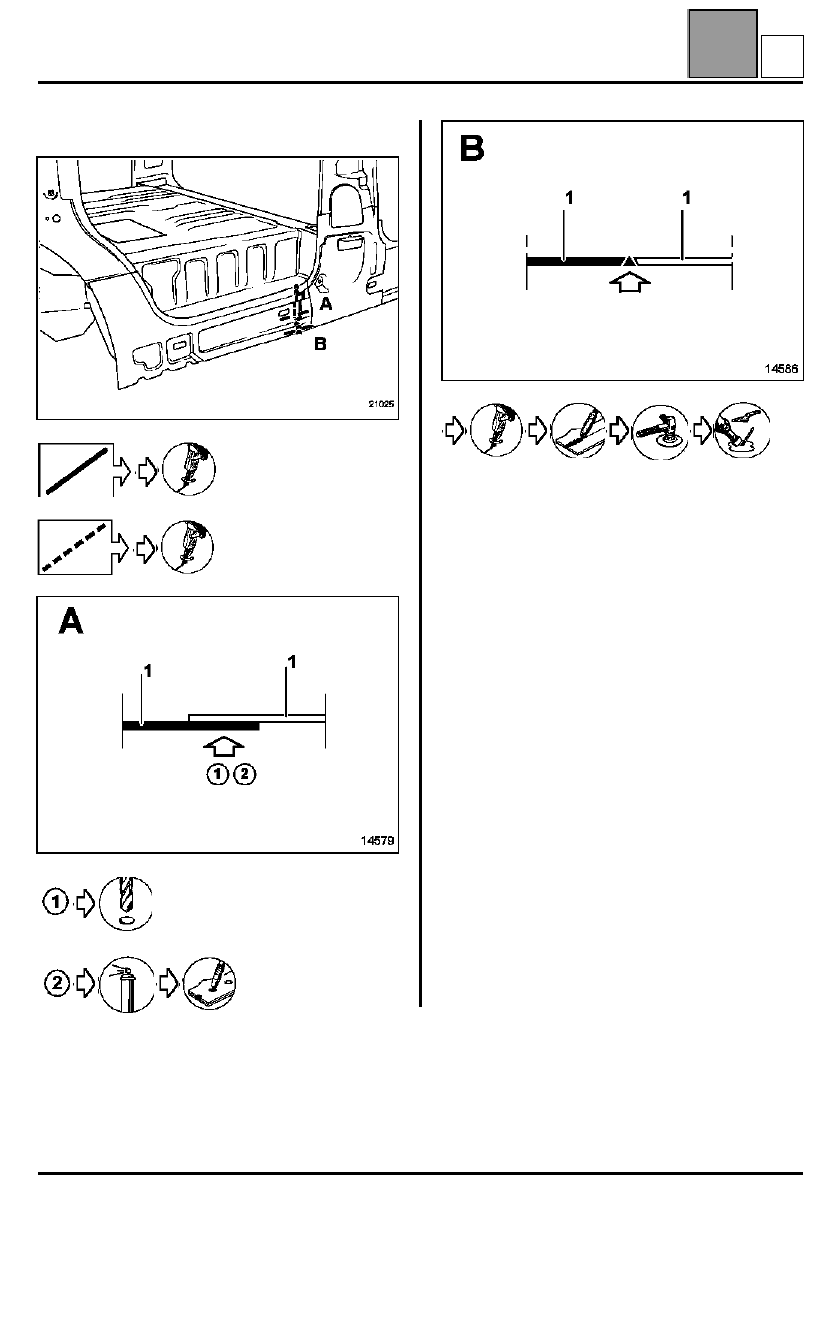

Sustitución parcial delantera

 en pieza de recambio

 en el vehículo

 en pieza de recambio

 X4
