ESTRUCTURA INFERIOR

Soporte trasero de la cuna delantera

41

A

ESTRUCTURA INFERIOR

Soporte trasero de la cuna delantera

41

41-18

 X3

 X3

 X6

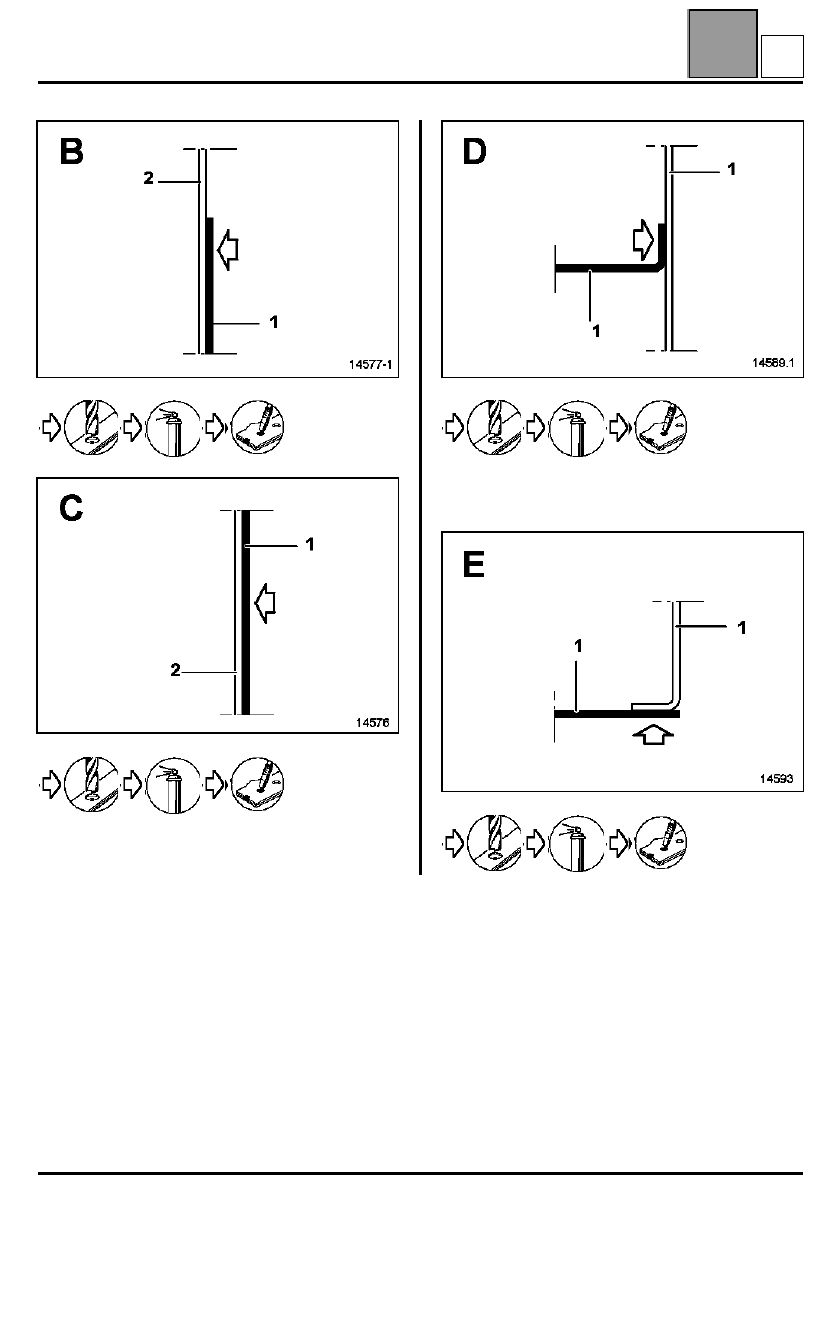

NOTA

: los puntos B, C y D se deben realizar en

ambos lados.

 X2

I

ESTRUCTURA INFERIOR

Soporte trasero de la cuna delantera

41

A

ESTRUCTURA INFERIOR

Soporte trasero de la cuna delantera

41

41-19

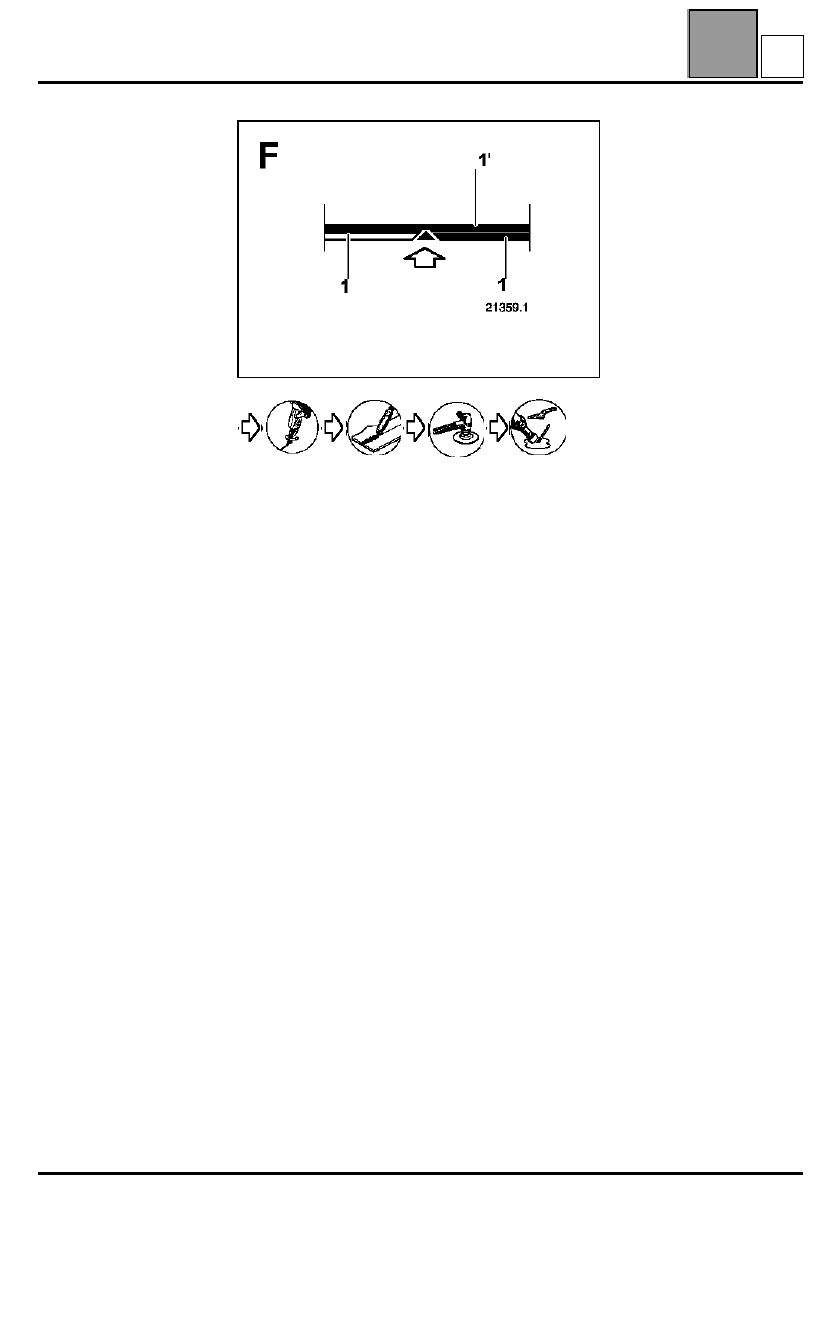

NOTA: X1 = 40 mm

ATENCIÓN:
Preservar la parte 1’ al efectuar el corte.

I

ESTRUCTURA INFERIOR

Refuerzo trasero del larguero delantero parte delantera

41

ESTRUCTURA INFERIOR

Refuerzo trasero del larguero delantero parte delantera

41

41-20

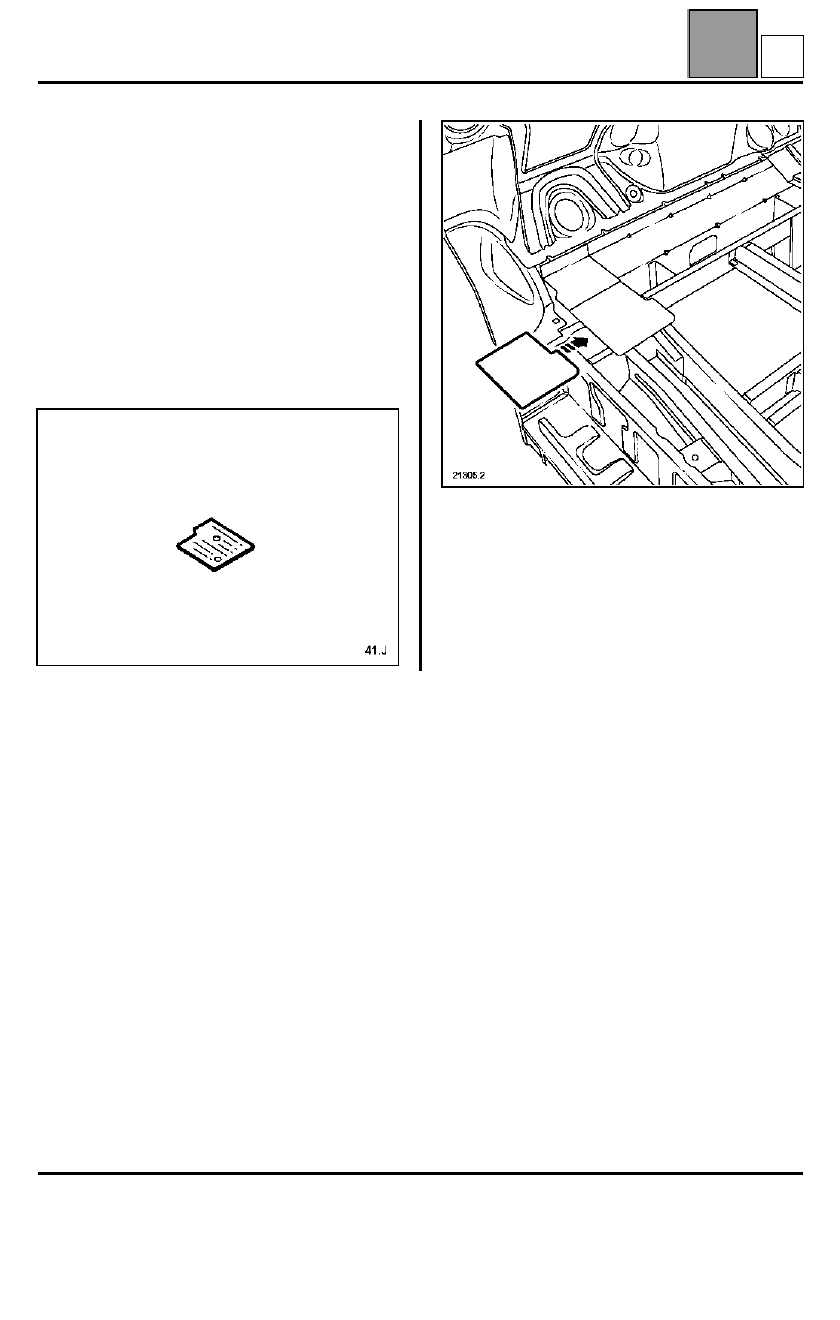

Refuerzo trasero del larguero delantero parte delantera

La sustitución de esta pieza es una operación ligada a
la sustitución del larguero delantero para una colisión
delantera.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

NOTA

: todos los puntos deberán ser efectuados por

taponado.

J

ESTRUCTURA INFERIOR

Bajos de carrocería de cabina

41

A

ESTRUCTURA INFERIOR

Bajos de carrocería de cabina

41

41-21

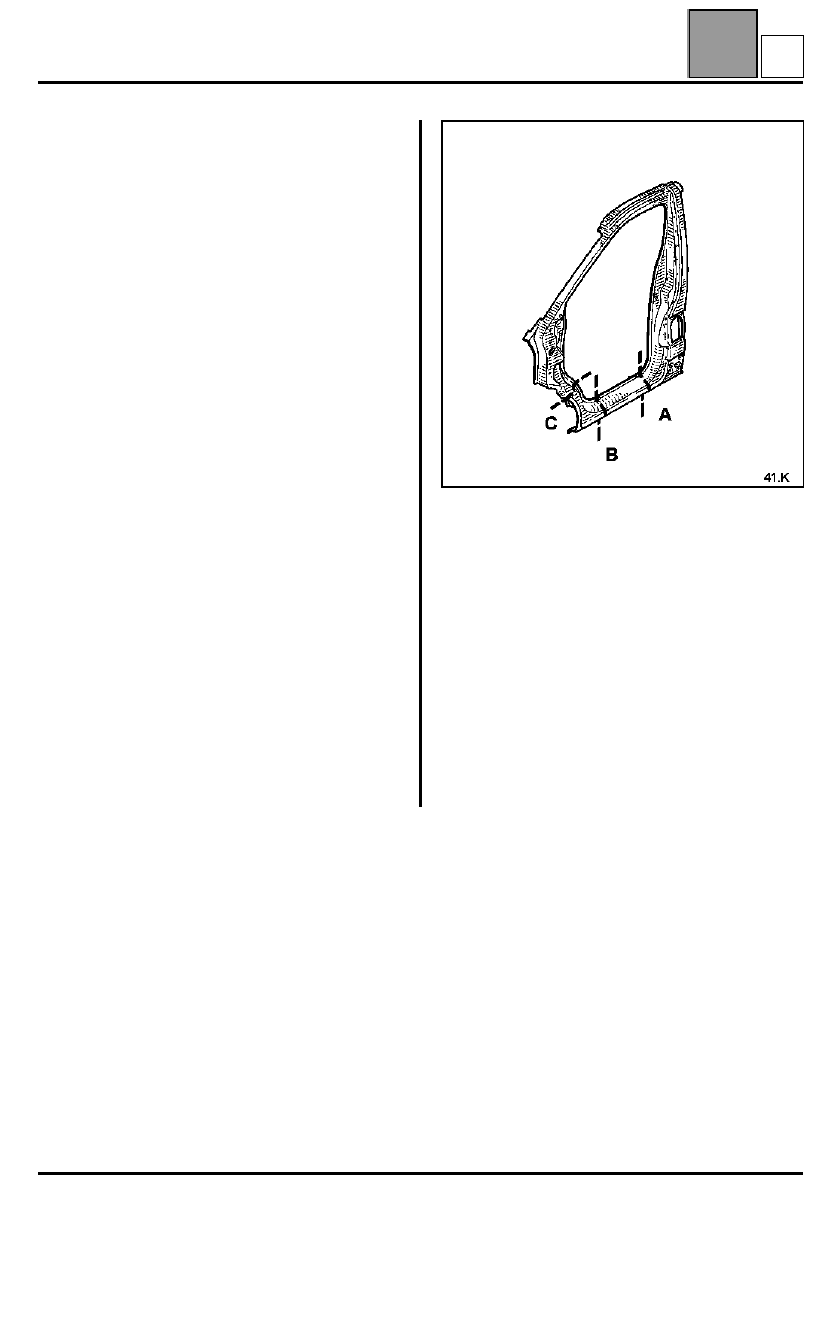

Bajos de carrocería de cabina

La sustitución de esta pieza es una operación de base
para una colisión lateral.

Esta operación se efectúa según dos posibilidades:
– parcial bajo puerta según los cortes A-B,
– parcial según los cortes A-C.

IMPORTANTE

: la parte inferior de la carrocería se

debe recortar en el costado de la cabina, los cortes
dados en el método pueden ser desplazados según el
grado del choque.

NOTA

: para efectuar la operación parcial según los

cortes A-C, será necesario solicitar como suplemento
el inserto hinchable del refuerzo de pie.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Viga de encuadramiento
Refuerzo del resbalón
Placa del resbalón
Refuerzo centrador
Escuadra de fijación de la aleta
Refuerzo de pie
Refuerzo freno de puerta
Refuerzo de bisagra
Par superior de pie
Par inferior de pie
Tuercas soldadas

PIEZAS CONCERNIDAS (espesor en mm):

1
2

Bajos de carrocería
Refuerzo de pie

0,9
1,2
