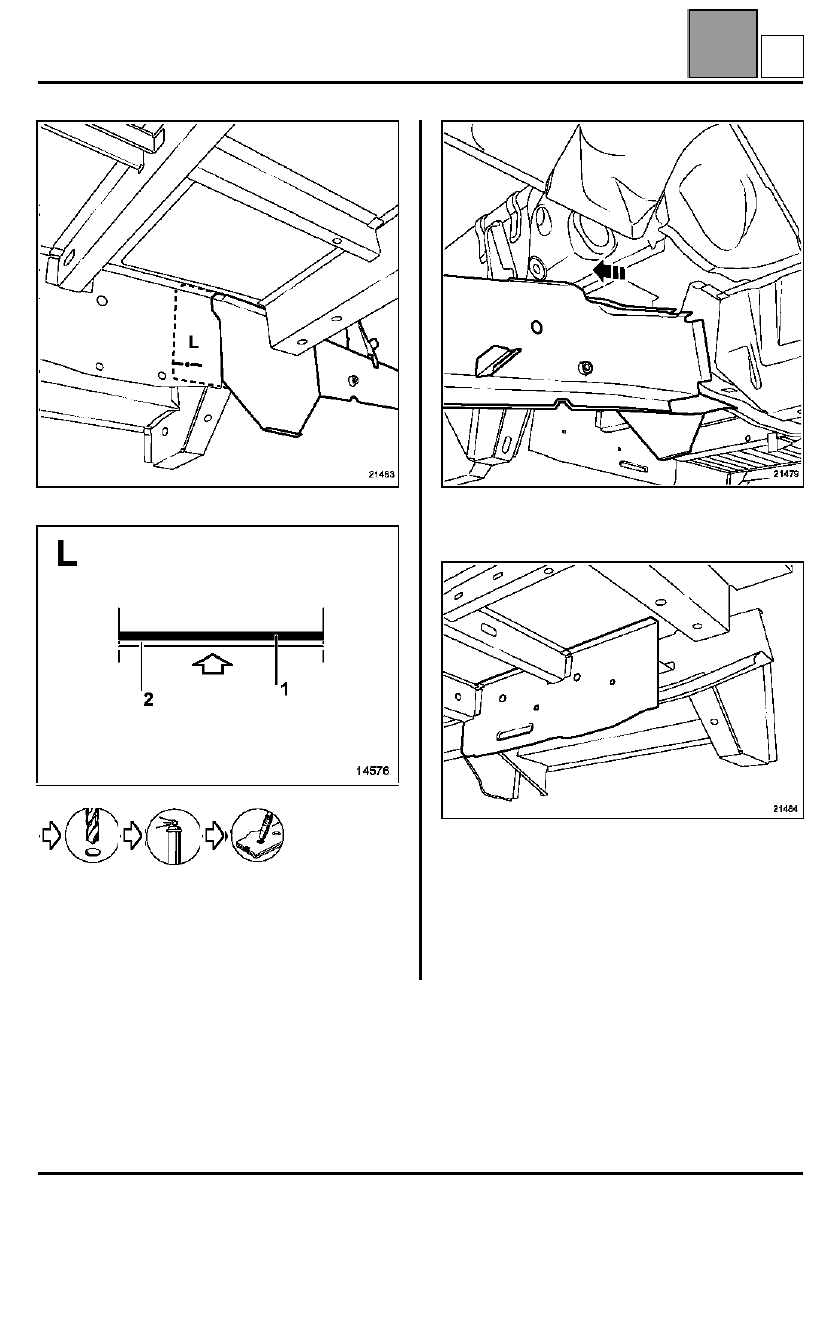

ESTRUCTURA INFERIOR

Larguero delantero

41

A

ESTRUCTURA INFERIOR

Larguero delantero

41

41-14

 X17

ATENCIÓN

: el peso del larguero es relativamente

importante (ensamblado de chapas de gran espesor).

Tomar las precauciones necesarias para las
operaciones de extracción - reposición.

Sustitución completa

Dibujo para información.

NOTA

: la sustitución completa del larguero requiere el

desgrapado de la parte trasera del larguero delantero.

G

ESTRUCTURA INFERIOR

Refuerzo del soporte del motor

41

A

ESTRUCTURA INFERIOR

Refuerzo del soporte del motor

41

41-15

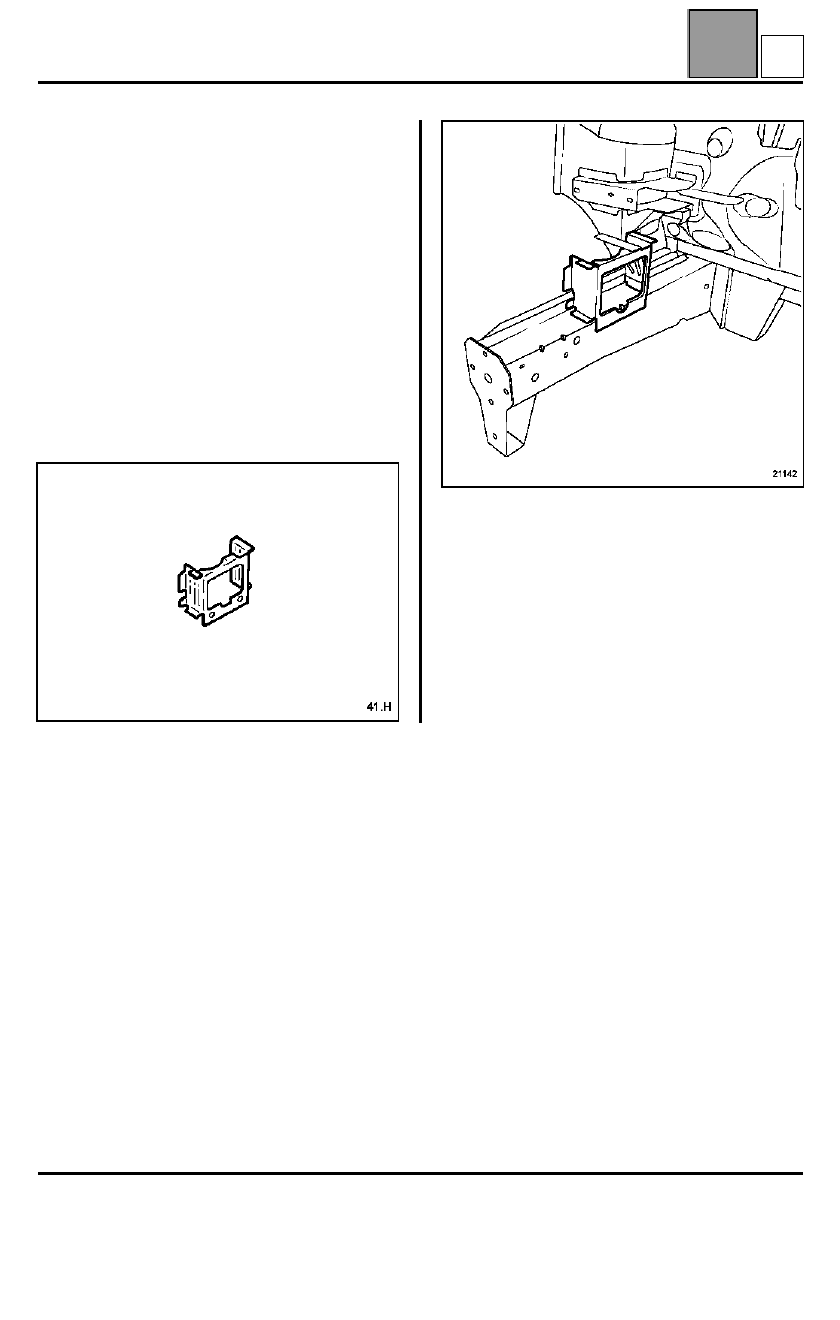

Refuerzo del soporte del motor

La sustitución de esta pieza es una operación
complementaria a la del paso de rueda delantero parte
delantera o al semi-bloque para una colisión
delantera.

Es indispensable utilizar el banco de reparación.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

NOTA

: los puntos de soldadura a la altura del larguero

y de la copela del amortiguador deberán ser
efectuados por taponado.

H

ESTRUCTURA INFERIOR

Soporte trasero de la cuna delantera

41

A

ESTRUCTURA INFERIOR

Soporte trasero de la cuna delantera

41

41-16

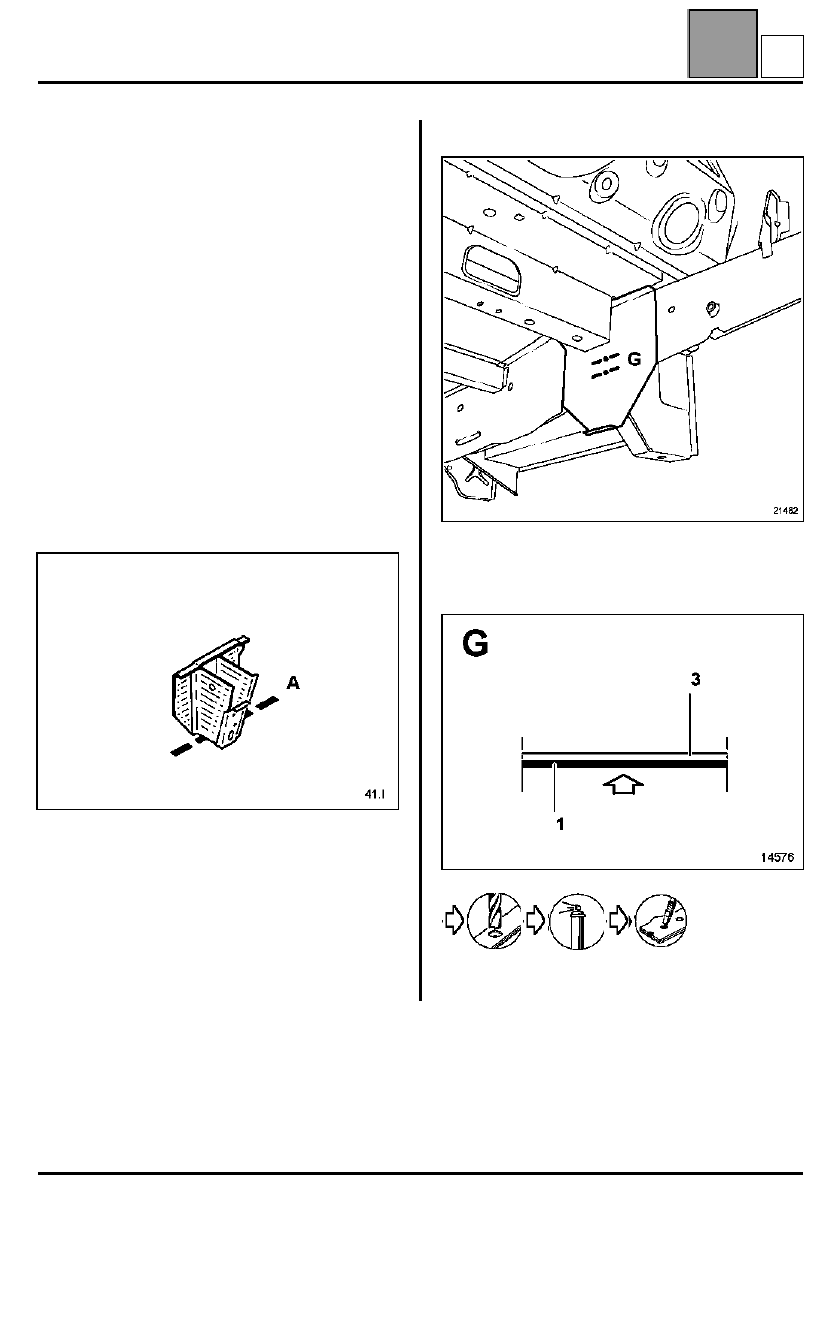

Soporte trasero de la cuna delantera

La sustitución de esta pieza es una operación ligada a
la sustitución de la cuna delantera para una colisión
delantera en la rueda.

Esta operación se efectúa según dos posibilidades:
– completa,
– parcial según el corte A.

Es indispensable utilizar el banco de reparación.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Soporte interior
Placa de fijación

PIEZAS CONCERNIDAS (espesor en mm):

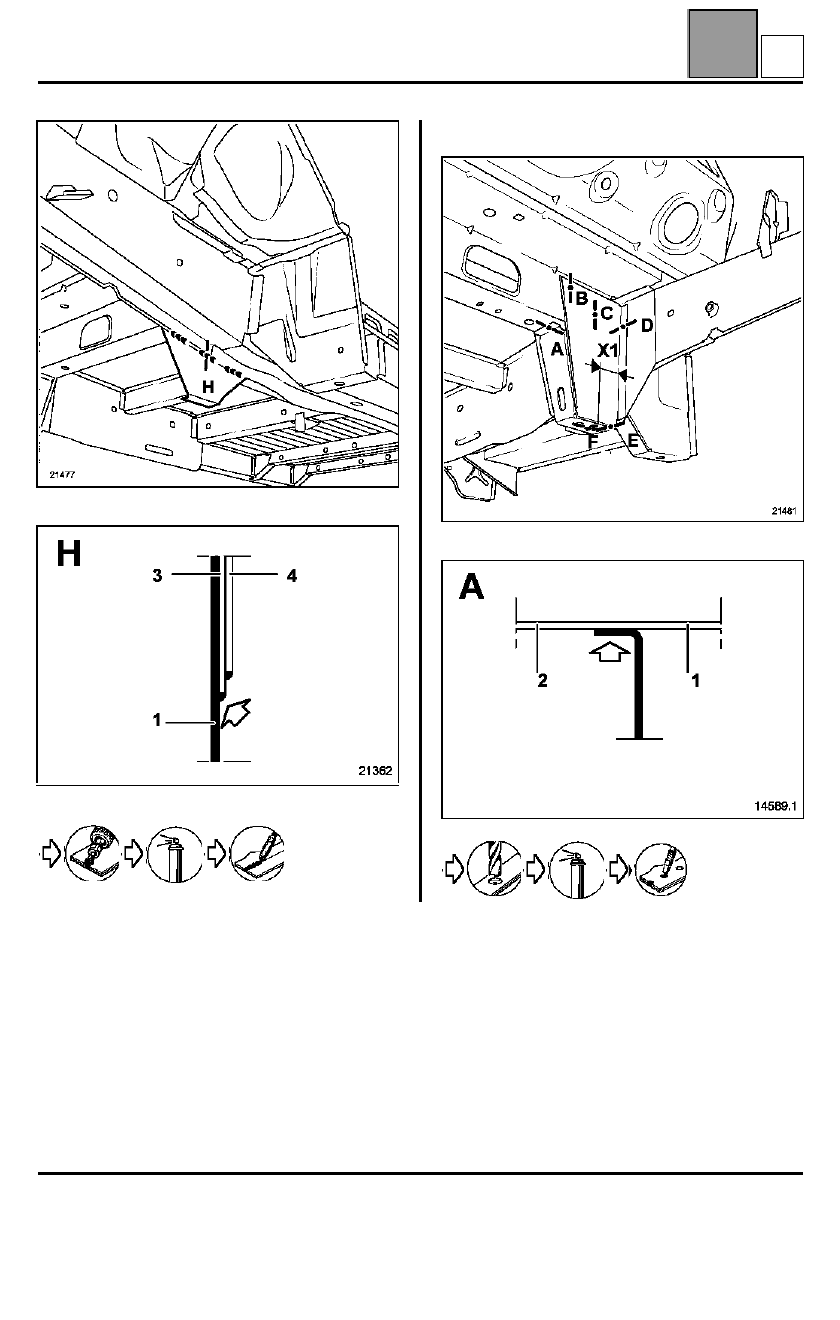

Sustitución completa

NOTA

: la sustitución completa requiere el desgrapado

parcial de la pieza como se ha indicado anteriormente
para permitir el acceso a los dos puntos G.

 X2

NOTA

: todos los demás puntos deberán ser

efectuados por taponado.

1
2
3
4

Soporte trasero de la cuna delantera
Travesaño delantero del piso de cabina
Larguero delantero parte delantera
Larguero delantero parte trasera

1,5
1,5
2,5
2

I

ESTRUCTURA INFERIOR

Soporte trasero de la cuna delantera

41

A

ESTRUCTURA INFERIOR

Soporte trasero de la cuna delantera

41

41-17

 L40 X2

Sustitución parcial

 X2

I
