ESTRUCTURA INFERIOR
Larguero delantero
41
A
ESTRUCTURA INFERIOR
Larguero delantero
41
41-10
Larguero delantero
La sustitución de esta pieza es una operación de base
para una colisión delantera.
Es indispensable utilizar el banco de reparación.
Para extraer el larguero completo, será necesario
desgrapar varios elementos suplementarios:
– piso cabina parcial,
– parte lateral del travesaño delantero del piso de
cabina,
– refuerzo trasero del larguero delantero parte
delantera,
– soporte trasero de la cuna delantera.

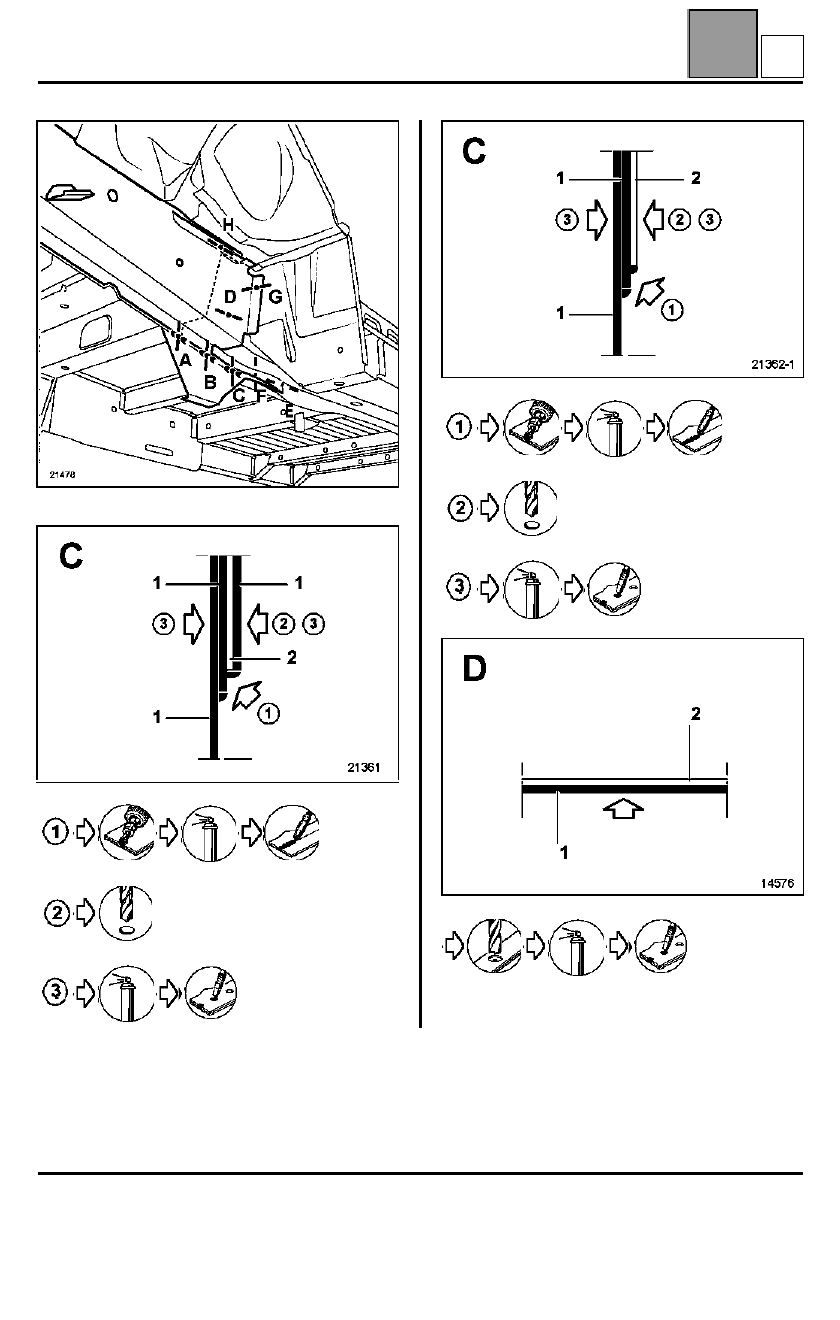

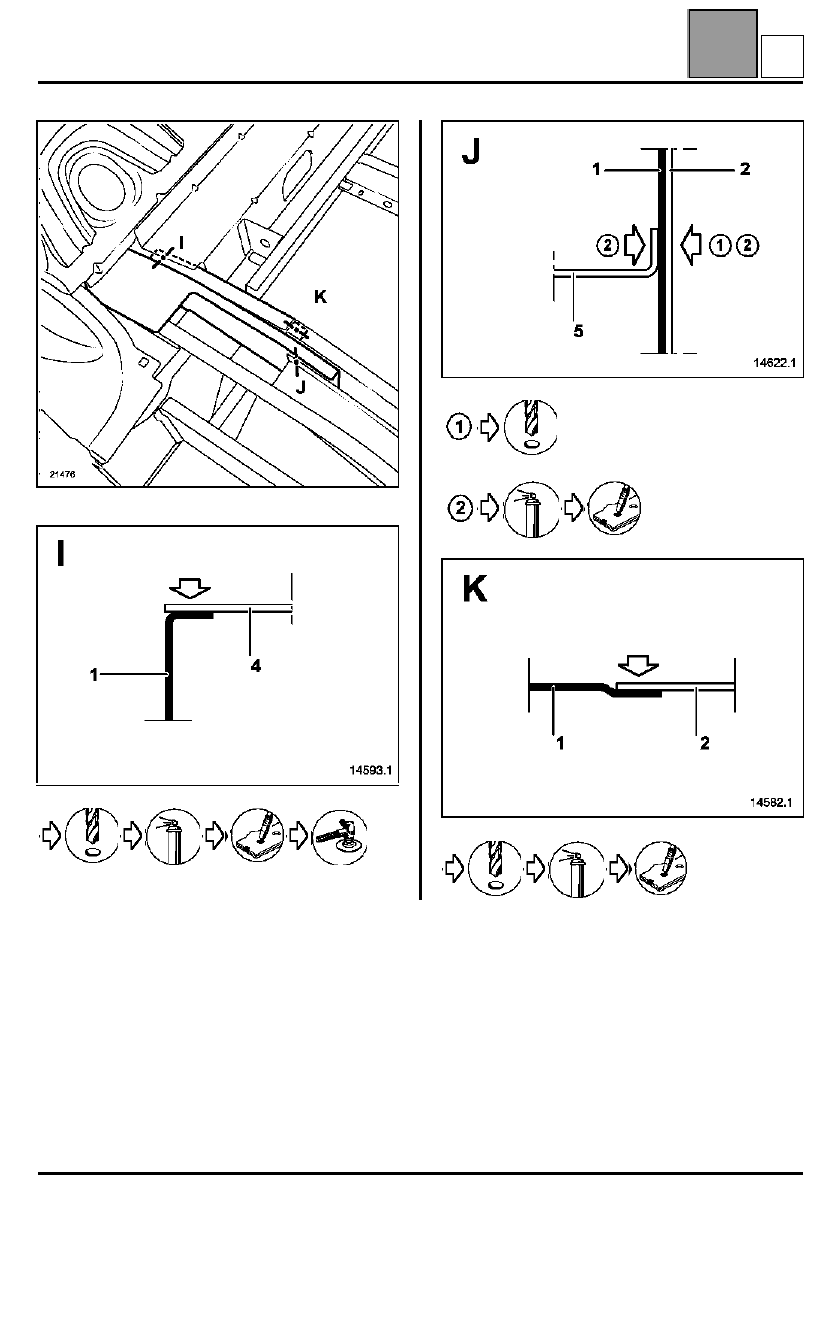

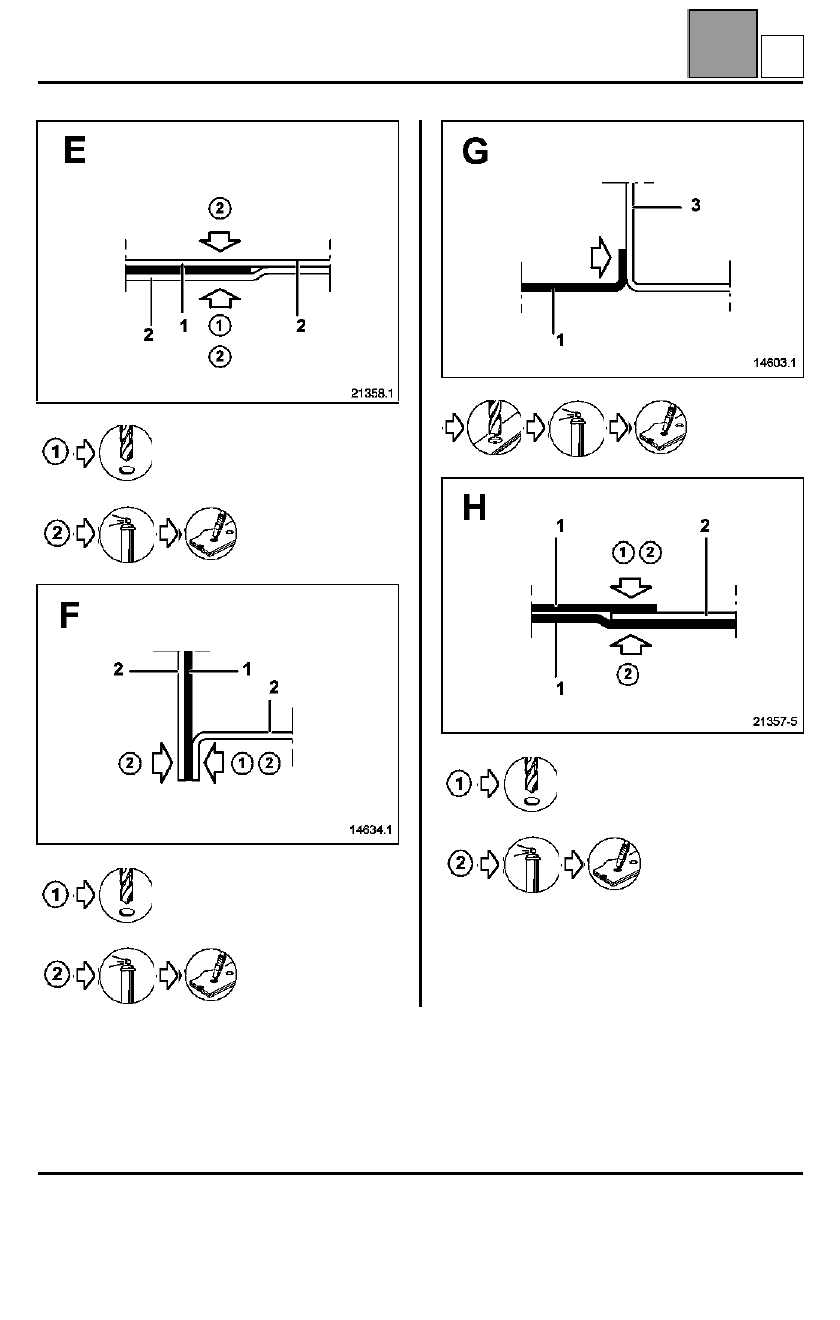

Esta operación se efectúa según dos posibilidades:
– completa,
– parcial, parte delantera únicamente. La parte trasera
deberá ser desgrapada de la pieza de recambio.
NOTA
: en el método descrito a continuación sólo
encontrarán las descripciones y las uniones
específicas para la sustitución parcial a la altura del
encajado del larguero con el habitáculo.
Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

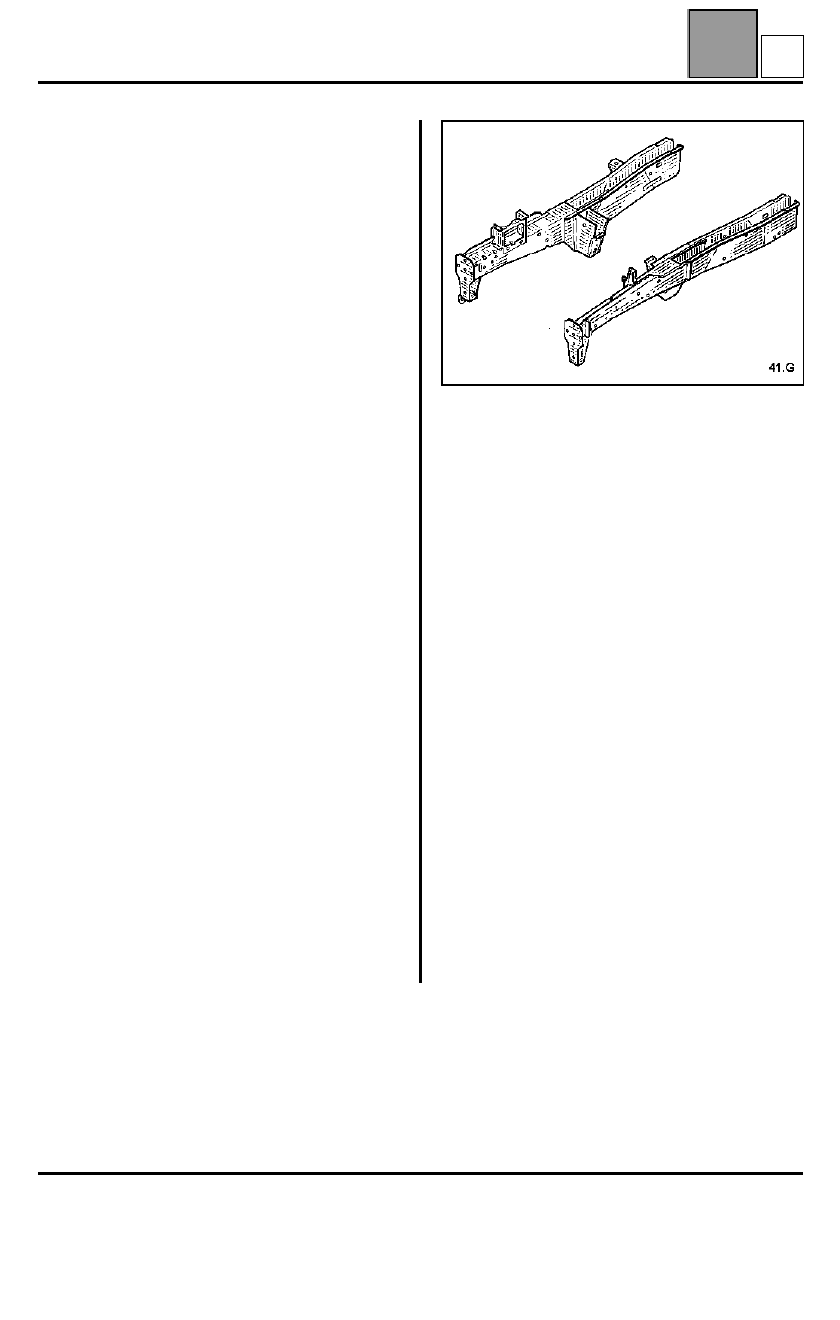

COMPOSICIÓN DE LA PIEZA DE RECAMBIO
Pieza ensamblada con:
Placa de fijación
Escuadra de realce
Soporte trasero de la cuna
Soporte interior trasero de la cuna
Parte delantera del larguero
Cierre del larguero
Riostra lateral
Escuadra flexible
Refuerzo del larguero
Refuerzo interior
Soporte del travesaño del radiador
Cierre del soporte del travesaño del radiador
Anilla de amarre (lado derecho)
Refuerzo del soporte del motor (lado derecho)
Espárragos soldados
Separador de fijación de la cuna
Tuercas soldadas
PIEZAS CONCERNIDAS (espesor en mm):
1
2
3
4
5
Larguero delantero
Larguero delantero parte trasera
Apoyo gato
Travesaño delantero del piso cabina
Refuerzo del larguero delantero parte
trasera
2,5
2
1,2
1,5
1
G
