ESTRUCTURA INFERIOR

Cierre del bajo de carrocería

41

A

ESTRUCTURA INFERIOR

Cierre del bajo de carrocería

41

41-30

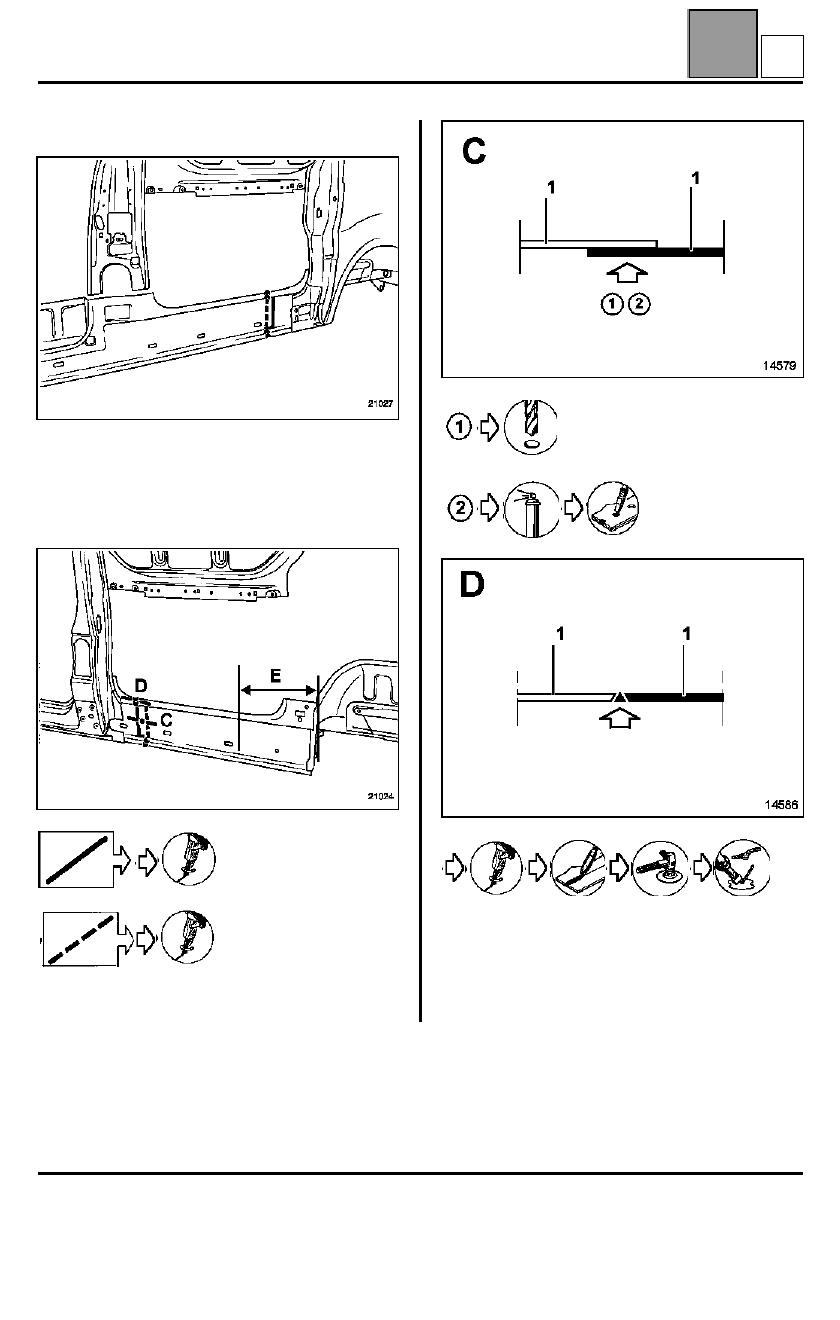

Sustitución parcial parte central

NOTA

: las operaciones son idénticas a las descritas

en el corte parcial parte delantera, sólo se indica la
posición del corte.

Sustitución parcial parte trasera

 en pieza de recambio

 en el vehículo

 en pieza de recambio

 X4

NOTA:

en la parte trasera, el cierre del bajo de

carrocería está soldado con la caja de fijación del tren
trasero.
Estos puntos se pueden realizar por soldadura
eléctrica, pero se recomienda sustituirlos por
taponados, lado cierre (zona E).

M

ESTRUCTURA INFERIOR

Cierre trasero del bajo de carrocería

41

A

ESTRUCTURA INFERIOR

Cierre trasero del bajo de carrocería

41

41-31

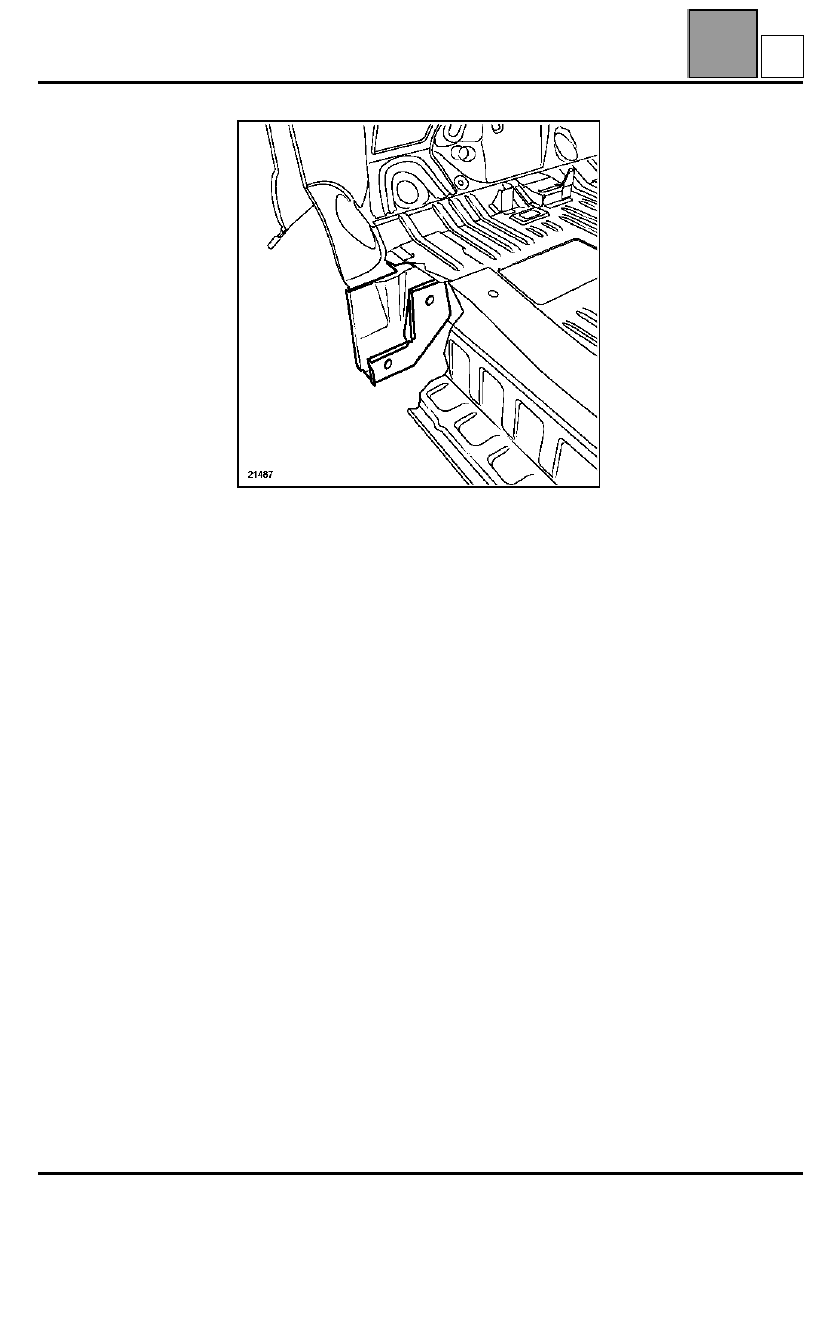

Cierre trasero del bajo de carrocería

La sustitución de esta pieza es una operación ligada a
la sustitución de un forro de panel lateral trasero parte
delantera.

No hay especificidad de método para esta pieza,
todas las uniones se pueden realizar como las de
origen.

Encontrarán a continuación un dibujo de la pieza
colocada en el vehículo para información.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

N

ESTRUCTURA INFERIOR

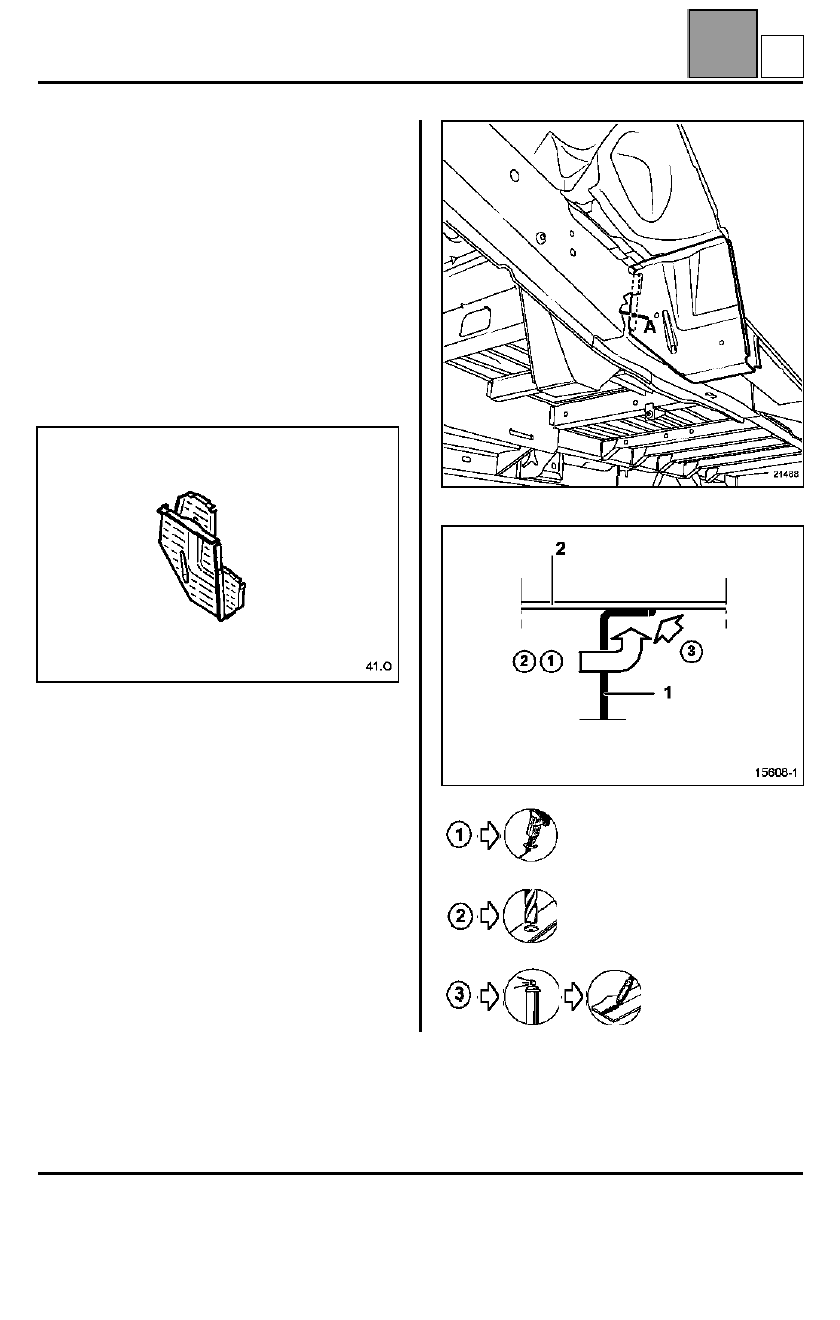

Apoyo gato delantero

41

A

ESTRUCTURA INFERIOR

Apoyo gato delantero

41

41-32

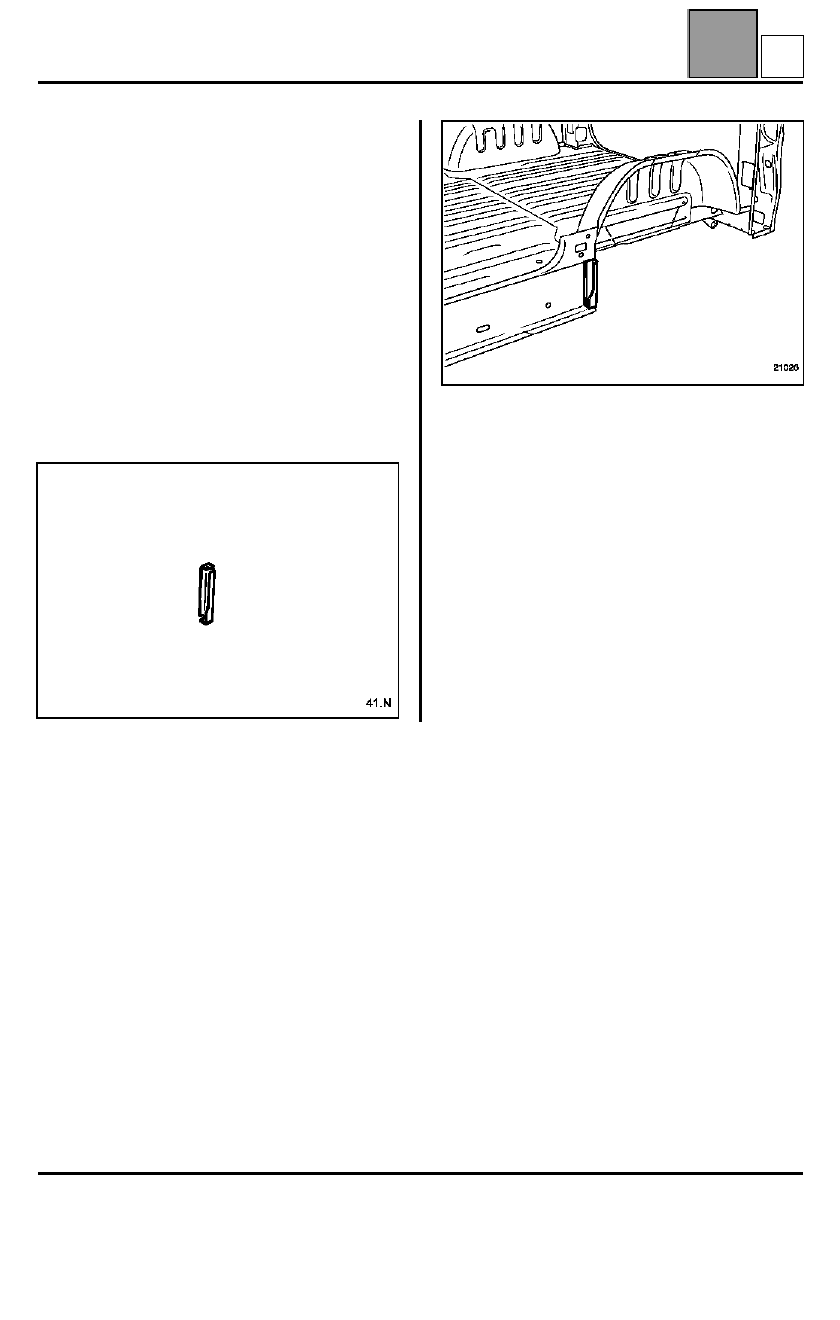

Apoyo gato delantero

La sustitución de esta pieza es una operación
complementaria a la sustitución del cierre del bajo de
carrocería para una colisión lateral delantera.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas de la pieza concernida.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Refuerzo de apoyo del gato

PIEZAS CONCERNIDAS (espesor en mm):

 L30 X3

1
2

Apoyo gato delantero
Larguero delantero parte trasera

1,2
2

O

ESTRUCTURA INFERIOR

Apoyo gato delantero

41

A

ESTRUCTURA INFERIOR

Apoyo gato delantero

41

41-33
