Renault Trafic II. Manual - parte 138
ESTRUCTURA INFERIOR
Piso trasero parte delantera
41
A
ESTRUCTURA INFERIOR
Piso trasero parte delantera
41
41-50
NOTA
: el número de puntos de taponado no se indica en el método.
Será necesario respetar una separación de aproximadamente 50 mm entre
los puntos de soldadura.
Tras la soldadura, realizar un cordón de cola en el contorno para asegurar la
estanquidad.
Utilizar una cola de tipo MJP (referencia: 77 11 172 676).
ATENCIÓN
: durante la operación de corte, evitar dañar los distintos
travesaños y refuerzos.

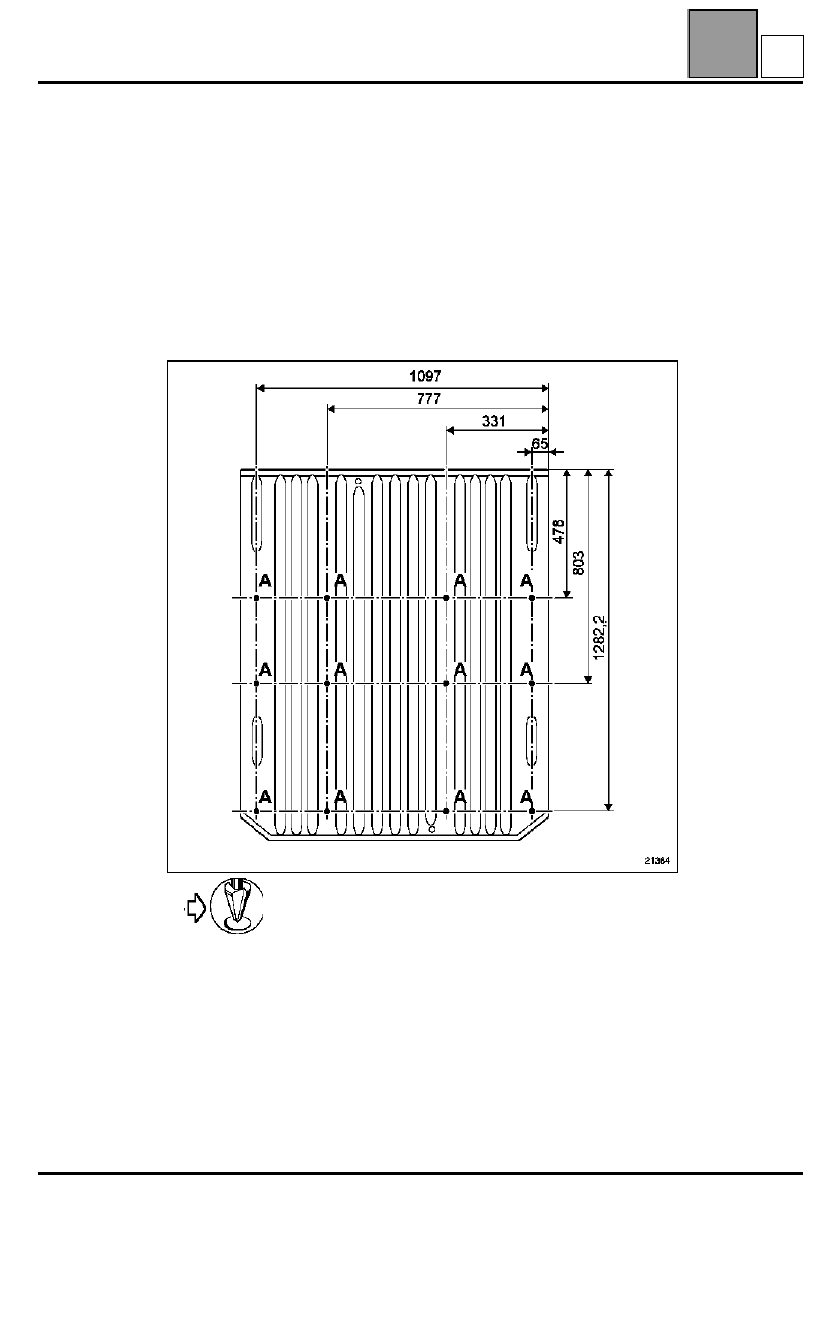

Adaptaciones para las versiones con asientos
A
∅
14,5
Por razones de estandarización, el Almacén de Piezas de Recambio sólo
suministra pisos versión furgón (sin orificios).
Para las versiones bus y combi, será necesario taladrar el piso de recambio
para las fijaciones de los asientos.
Estas operaciones se deben efectuar antes de pintar.
ATENCIÓN
: las cotas se dan a título informativo, se aconseja verificar la
posición de los orificios por un montaje de calibrado antes de soldar el piso.
AB
