CABLEADO

Airbags y pretensores del cinturón de seguridad

88

88-6

Conexión

Conector de 75 vías amarillo

OBSERVACIÓN

: el calculador posee una

configuración para funcionar con una banqueta
equipada con dos pretensores o un asiento del
pasajero.

Vía

Designación

1
2
3

4 a 25

26
27
28
29
30
31
32
33
34
35

36

37

38

39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

No utilizada
+ Pretensor (lateral) pasajero
- Pretensor (central) pasajero
No utilizada
- Airbag frontal del conductor
+ Pretensor conductor
- Pretensor (lateral) pasajero
+ Airbag frontal del pasajero
+ después de contacto
Masa
No utilizada
No utilizada
Línea de diagnóstico K
- Enrollador pirotécnico 1

a

 fila lado del

conductor
+ Enrollador pirotécnico 1

a

 fila lado del

pasajero
- Enrollador pirotécnico 2

a

 fila lado del

conductor
+ Enrollador pirotécnico 2

a

 fila lado del

pasajero
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
+ Airbag frontal del conductor
+ Pretensor conductor
+ Pretensor (central) pasajero
- Airbag frontal del pasajero
No utilizada
No utilizada
No utilizada
Unión multiplexada CAN H
Unión multiplexada CAN L
+ Enrollador pirotécnico 1

a

 fila lado del

conductor

61

62

63

64
65
66
67
68
69
70
71
72
73
74
75

- Enrollador pirotécnico 1

a

 fila lado del

pasajero
+ Enrollador pirotécnico 2

a

 fila lado del

conductor
- Enrollador pirotécnico 2

a

 fila lado del

pasajero
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada
No utilizada

CABLEADO

Airbags y pretensores del cinturón de seguridad

88

88-7

PRETENSOR DE CINTURÓN

Descripción

Los vehículos están equipados:
– de un pretensor en el asiento del conductor,
– de pretensores en el asiento del pasajero:

– de un quemador si el vehículo está equipado

con un asiento de una plaza,

– de dos quemadores de serie si el vehículo está

equipado de una banqueta de dos plazas,

– de pretensores con enrollador en los cinturones de

seguridad en las plazas laterales traseras (según
versión).

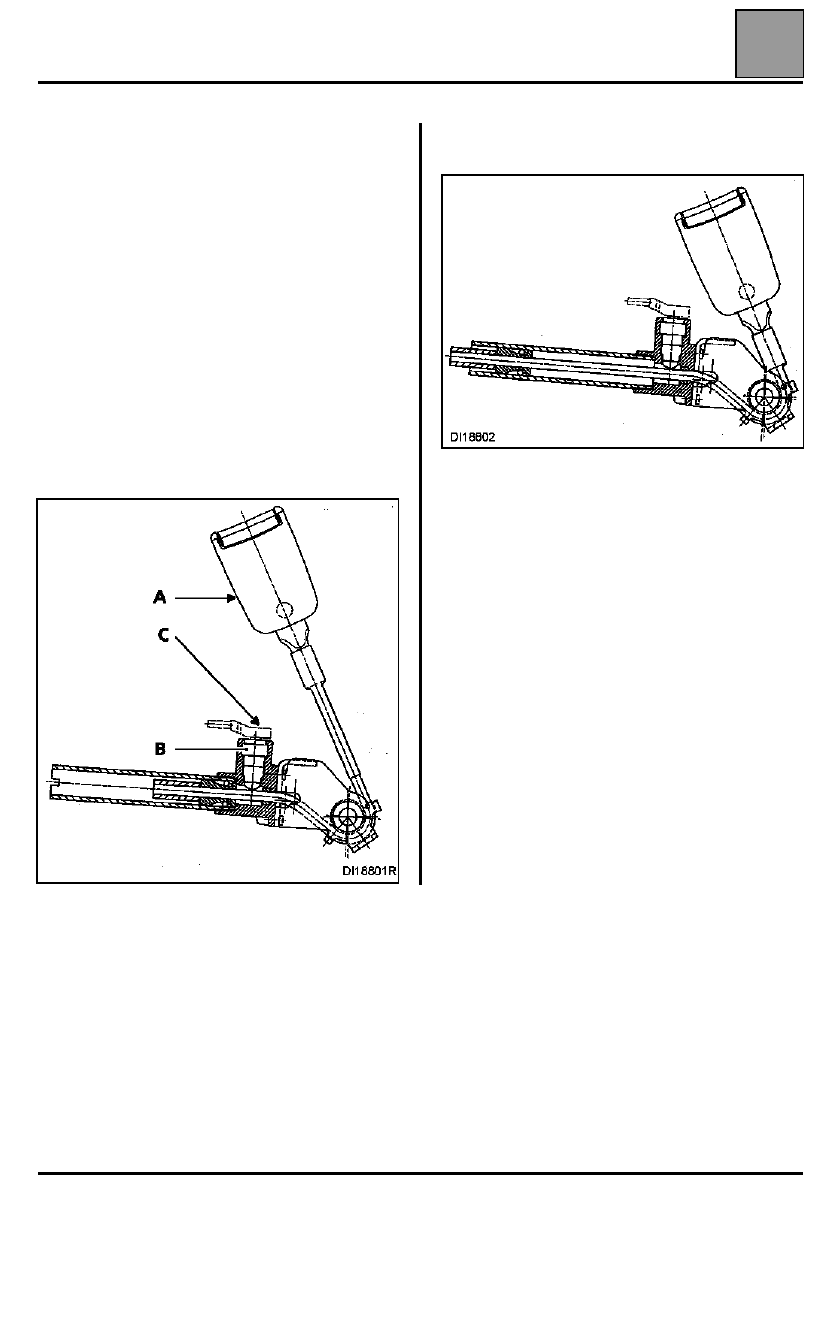

Pretensores delanteros

NOTA:

Este sistema es operacional después de poner

el contacto.

Cuando se activa, el sistema puede retraer la hebilla
hasta 100 mm (máximo).

CABLEADO

Airbags y pretensores del cinturón de seguridad

88

88-8

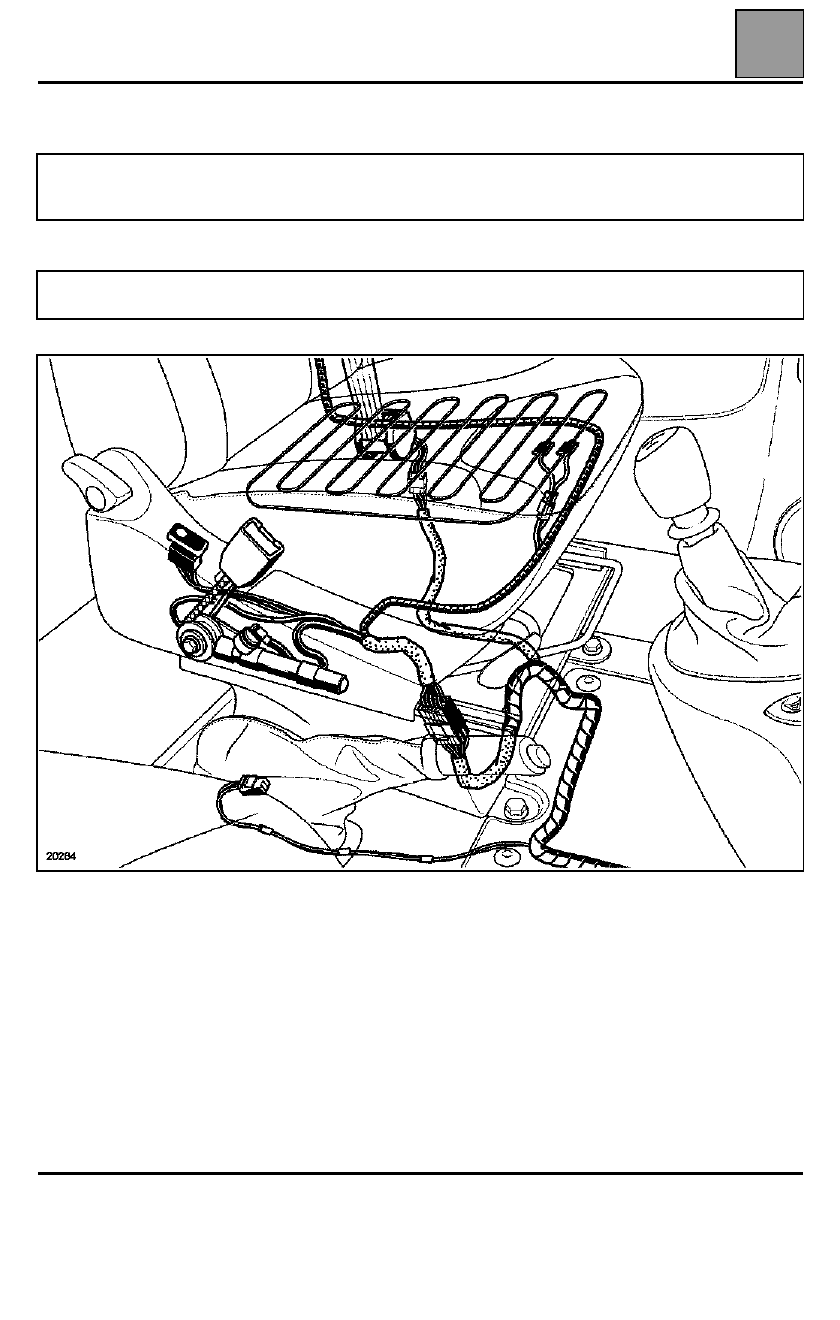

Extracción:

NOTA

: La extracción de los pretensores no requiere la extracción de los asientos.

IMPORTANTE:

Antes de extraer un pretensor, bloquear la caja electrónica mediante el útil de diagnóstico. Al

activarse esta función, todas las líneas de ignición están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende.

IMPORTANTE: consultar imperativamente el capítulo "proceso de destrucción" para desechar un
pretensor no activado

(salvo piezas en garantía).

CABLEADO

Airbags y pretensores del cinturón de seguridad

88

88-9

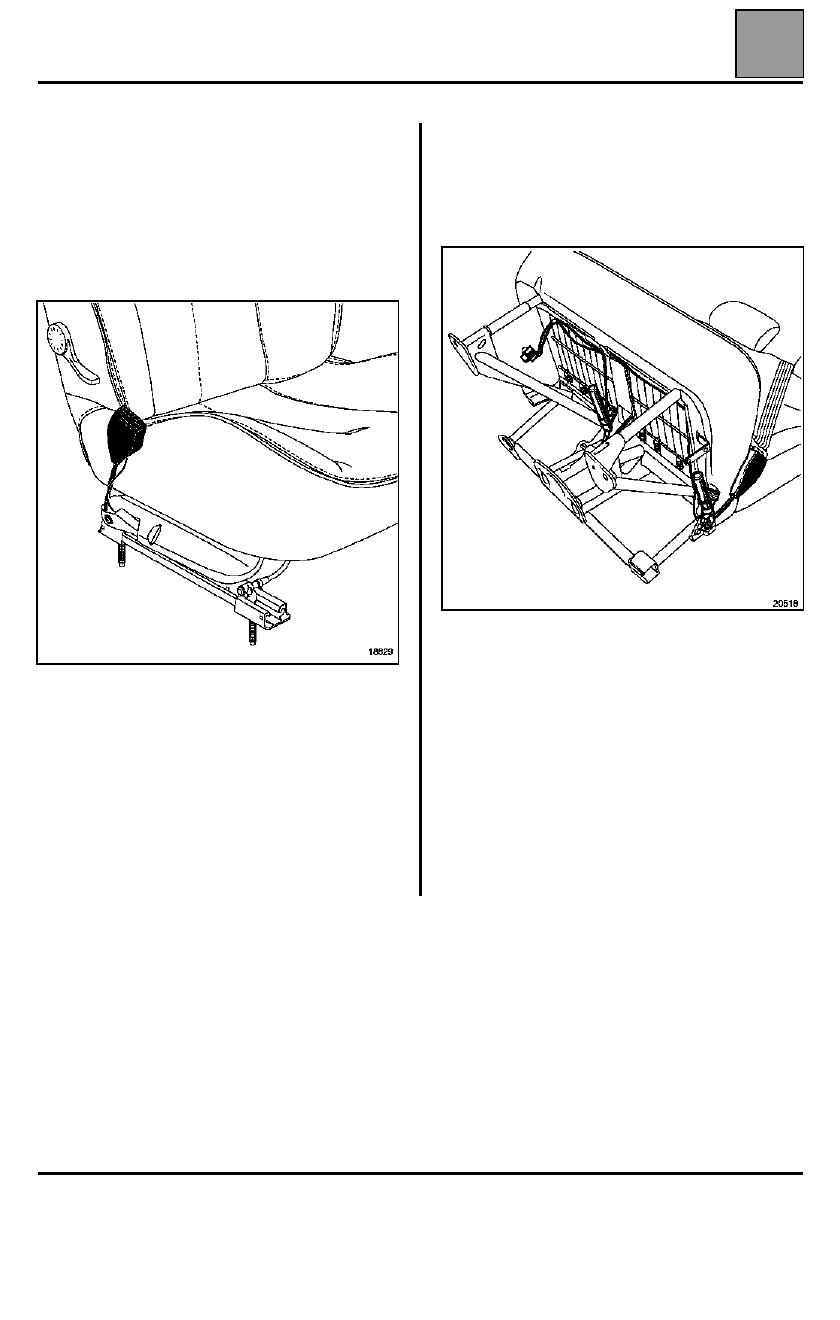

Particularidades del lado del conductor

El pedúnculo del cinturón de seguridad, lado del
conductor, posee un contacto eléctrico que permite
señalar, mediante un testigo en el cuadro de
instrumentos, que el cinturón no está abrochado.

Para soltar el conector, quitar los tornillos de fijación
de las dos semi-coquillas del cinturón.

Particularidades del lado del pasajero

Si el vehículo está equipado con una banqueta de dos
plazas, posee dos pretensores alimentados de serie
por la misma línea de ignición (de serie por la caja
electrónica). Controlar la configuración del calculador.

Reposición

Respetar el recorrido y los puntos de fijación del
cableado bajo el asiento.

Conectar el conector del pretensor tras haberlo
colocado y apretado al par de 3,7 daN.m.

Tras haber sustituido las piezas defectuosas y
conectado los conectores, efectuar un control con el
útil de diagnóstico.

Si todo es correcto, desbloquear la caja electrónica, si
no es así, consultar el capítulo de diagnóstico.
