CABLEADO

Airbags y pretensores del cinturón de seguridad

88

88-10

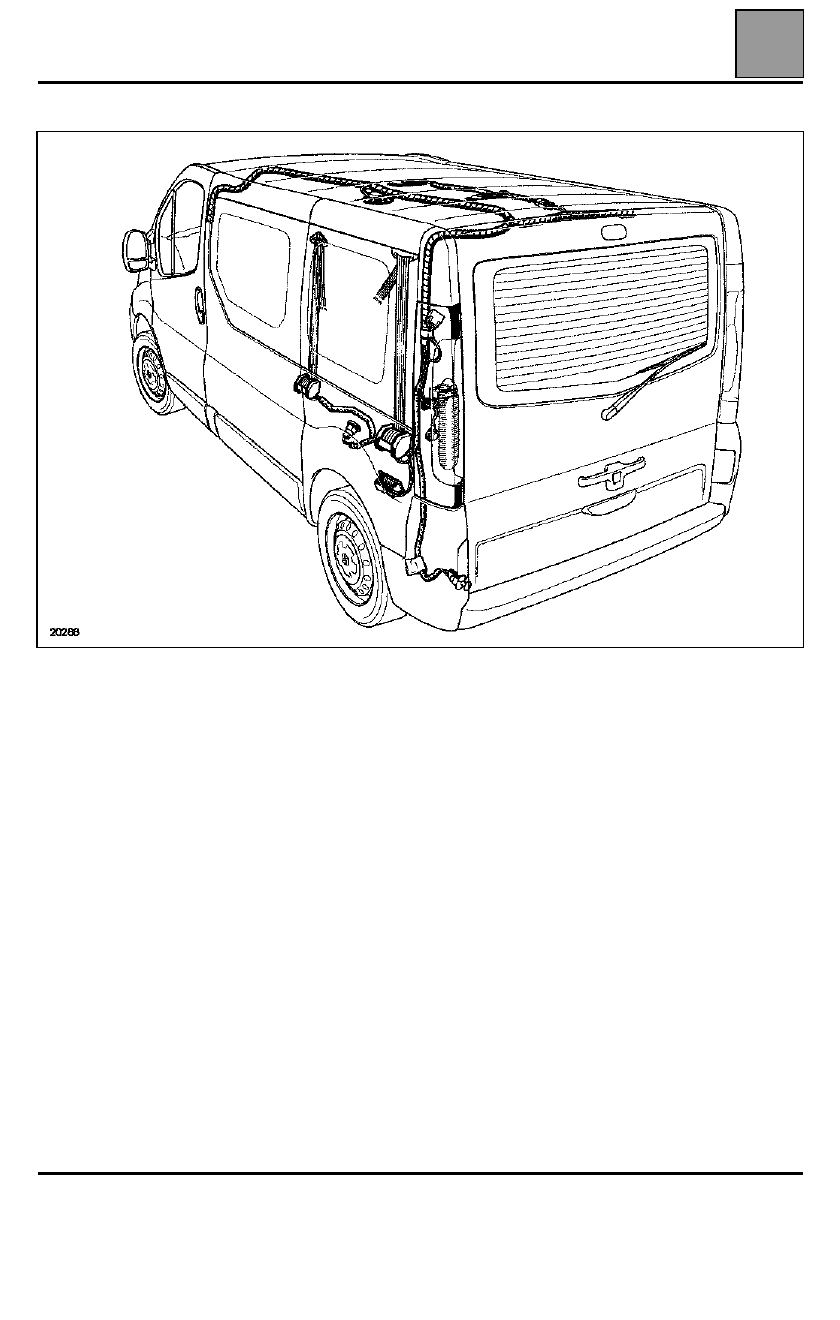

Pretensores (enrolladores pirotécnicos) traseros

Extracción:

Los pretensores están integrados en los enrolladores.
Para extraerlos, es necesario extraer los guarnecidos
traseros. Consultar el método descrito en el capítulo
Carrocería.

Reposición

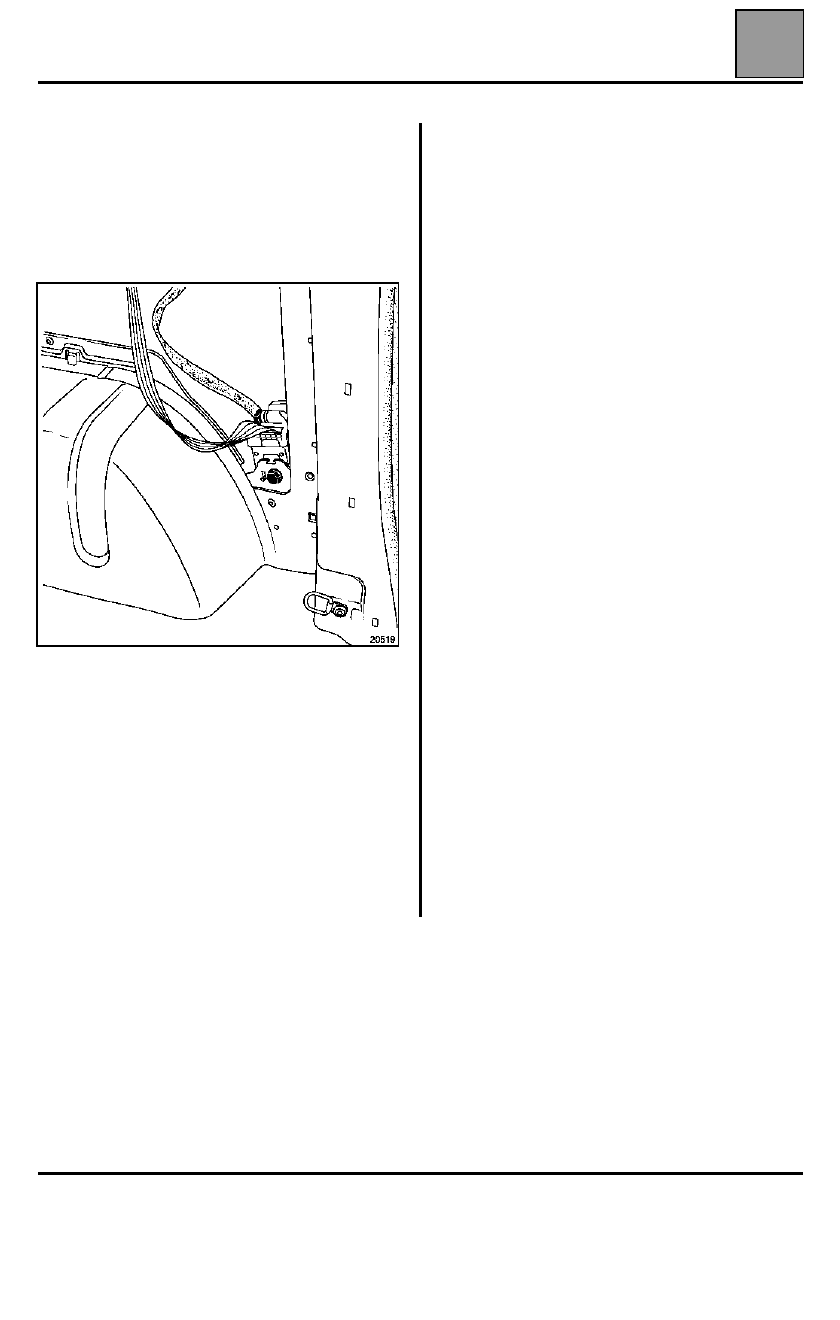

Respetar el recorrido y los puntos de fijación del
cableado.

Apretar el tornillo de fijación al par de 3,7 daN.m.

Tras haber sustituido las piezas defectuosas y
conectado los conectores, efectuar un control con el
útil de diagnóstico.

Si todo es correcto, desbloquear la caja electrónica, si
no es así, consultar el capítulo de diagnóstico.

Cinturones de seguridad SRP

Los cinturones de seguridad delanteros están
equipados con un sistema específico de retención
programada (SRP) (4 daN).

Con este montaje, los cinturones de seguridad están
vinculados con la función airbag. (El sistema de
retención programada de éstos está calibrado de
diferente forma en caso de montarse o no en un
airbag SRP).

Si se activan los pretensores, hay que sustituir
sistemáticamente el o los cinturones de seguridad que
estuvieran puestos durante la pretensión (cualquier
duda sobre el aspecto del cinturón debe traducirse por
su sustitución). Las tensiones físicas ejercidas sobre
la hebilla repercuten sobre el enrollador y se corre el
riesgo de deteriorar el mecanismo de éste.

CABLEADO

Airbags y pretensores del cinturón de seguridad

88

88-11

CABLEADO

Airbags y pretensores del cinturón de seguridad

88

88-12

MÓDULO DEL AIRBAG DEL CONDUCTOR

El airbag del conductor va equipado con una bolsa
hinchable específica (cojín con la identificación SRP)
ligado al cinturón de seguridad situado frente a él.

La calibración del sistema de retención programada
del cinturón es específica y complementaria de este
tipo de cojín del airbag.

Descripción

Está situado en el cojín del volante. Para desplegarse,
la bolsa hinchable rasga la tapa del volante.

Extracción:

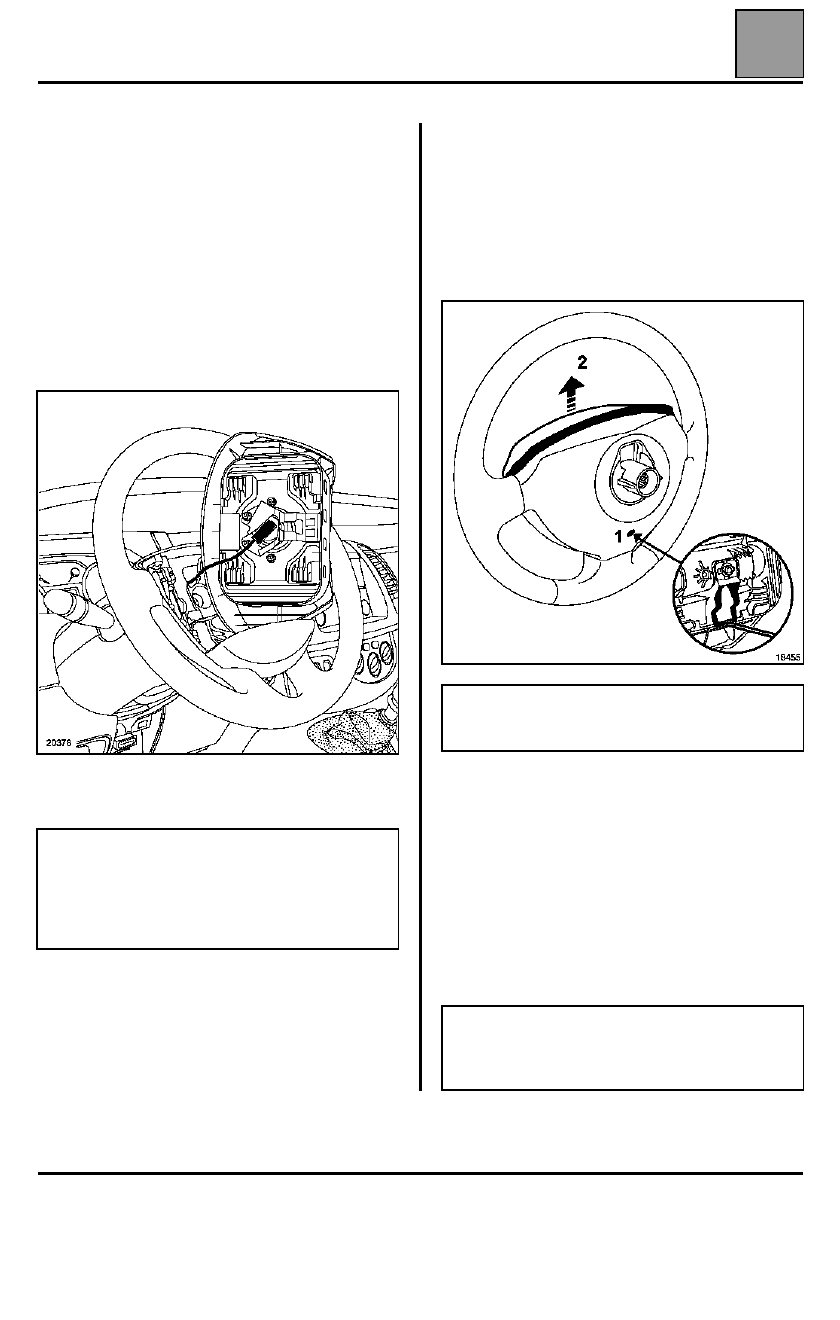

Insertar un destornillador en el orificio (1) situado
detrás del volante.

Levantar (2) el airbag para hacerlo deslizar,

Soltar los seguros de los conectores.

Desconectar los dos conectores de alimentación de
los generadores.

Reposición

Observación

: en caso de sustituir del airbag tras un

choque, sustituir imperativamente el volante y su
tornillo de fijación (par de apriete: 4,4 daN.m).

Colocar el conector en su sitio y bloquear el seguro.

Posicionar el cojín en el volante.

Hacerlo deslizar hacia abajo para clipsarlo.

IMPORTANTE

: antes de extraer un cojín airbag,

bloquear la caja electrónica mediante el útil de
diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende con el contacto puesto.

18485

IMPORTANTE: consultar imperativamente el
capítulo "Proceso de destrucción" para
desechar un airbag no activado.

IMPORTANTE

: tras haber montado todo, efectuar

un control mediante un útil de diagnóstico.
Si todo es correcto, desbloquear la caja electrónica,
si no es así, consultar el capítulo de diagnóstico.

CABLEADO

Airbags y pretensores del cinturón de seguridad

88

88-13

MÓDULO DEL AIRBAG DEL PASAJERO

El airbag del pasajero (SRP) está equipado con una
bolsa hinchable de dos niveles ligado al cinturón de
seguridad situado frente a él.

La calibración del sistema de retención programada
del cinturón es específica y complementaria de este
tipo de cojín del airbag.

Extracción:

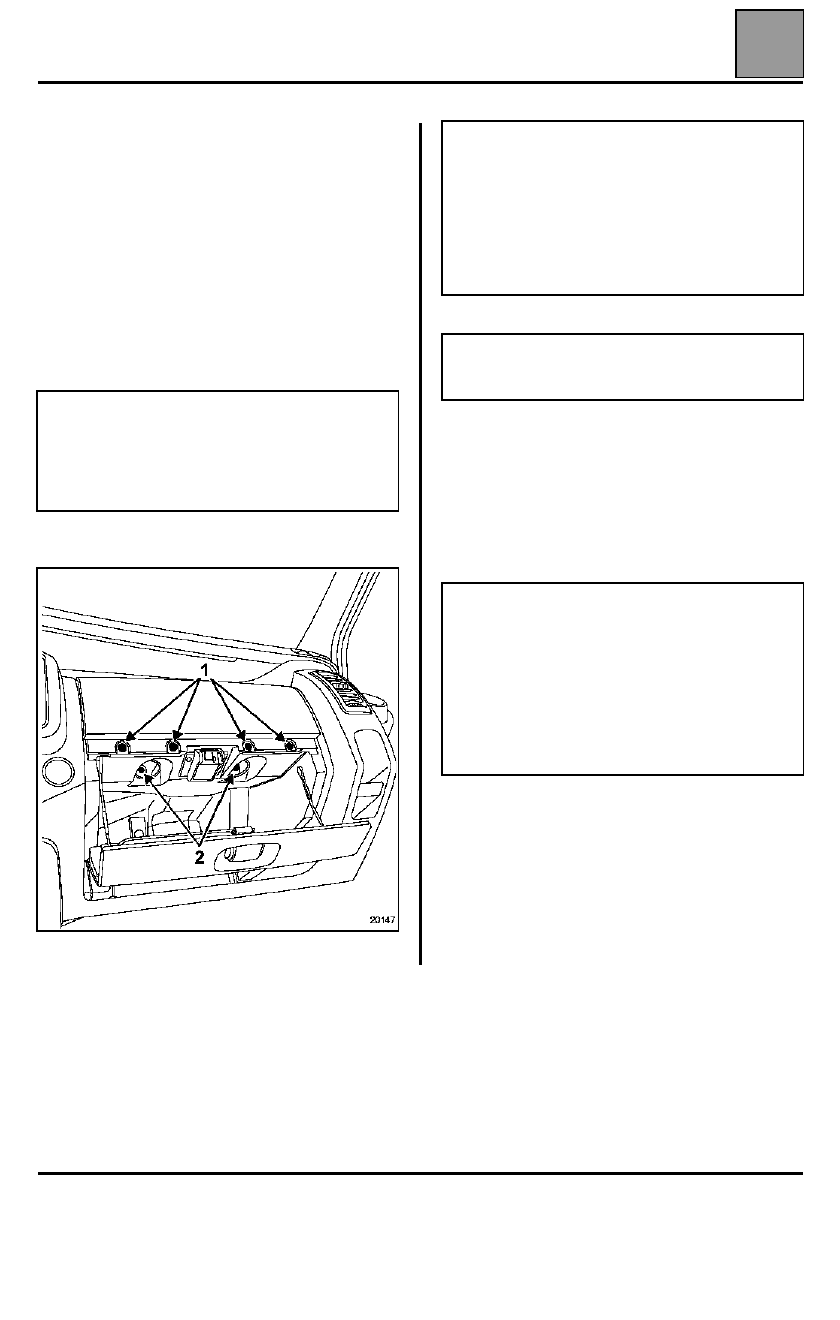

El módulo está fijado en el tablero de bordo frente al
pasajero delantero, pero no requiere su extracción.

Quitar los tornillos de fijación.

Desconectar el conector.

Reposición

Proceder en el sentido inverso de la extracción
respetando imperativamente el par de apriete de los
tornillos de fijación

●

tornillo (1) a 2 N.m

●

tornillo (2) a 8 N.m

Efectuar un control con el útil de diagnóstico.

Si todo es correcto, desbloquear la caja electrónica, si
no es así, consultar el capítulo de diagnóstico.

IMPORTANTE

: antes de extraer un módulo del

airbag del pasajero, bloquear la caja electrónica
mediante el útil de diagnóstico.
Al activarse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el cuadro de
instrumentos se enciende.

IMPORTANTE:

 al activarse el módulo del airbag del

pasajero, la deformación y el deterioro de las
fijaciones imponen sistemáticamente la sustitución
del tablero de bordo.
No olvidarse de pegar la etiqueta que prohíbe
instalar en el asiento del pasajero, un asiento para
niños dando la espalda a la carretera en el costado
del salpicadero nuevo (etiqueta disponible en
colección bajo la referencia: 77 01 206 809).

IMPORTANTE: consultar imperativamente el
capítulo "Proceso de destrucción" para
desechar un airbag no activado.

IMPORTANTE:

●

No debe olvidarse ningún cuerpo extraño (tornillo,
grapa...) al montar el módulo del airbag.

●

Lado módulo, encajar correctamente a fondo el
conector (encajado fuerte) y posicionar el bloqueo
de seguridad.

●

Pegar en el cableado una etiqueta adhesiva
"testigo de violabilidad del sistema"

 de color

azul vendida bajo la referencia 77 01 040 153
(otros vehículos).
